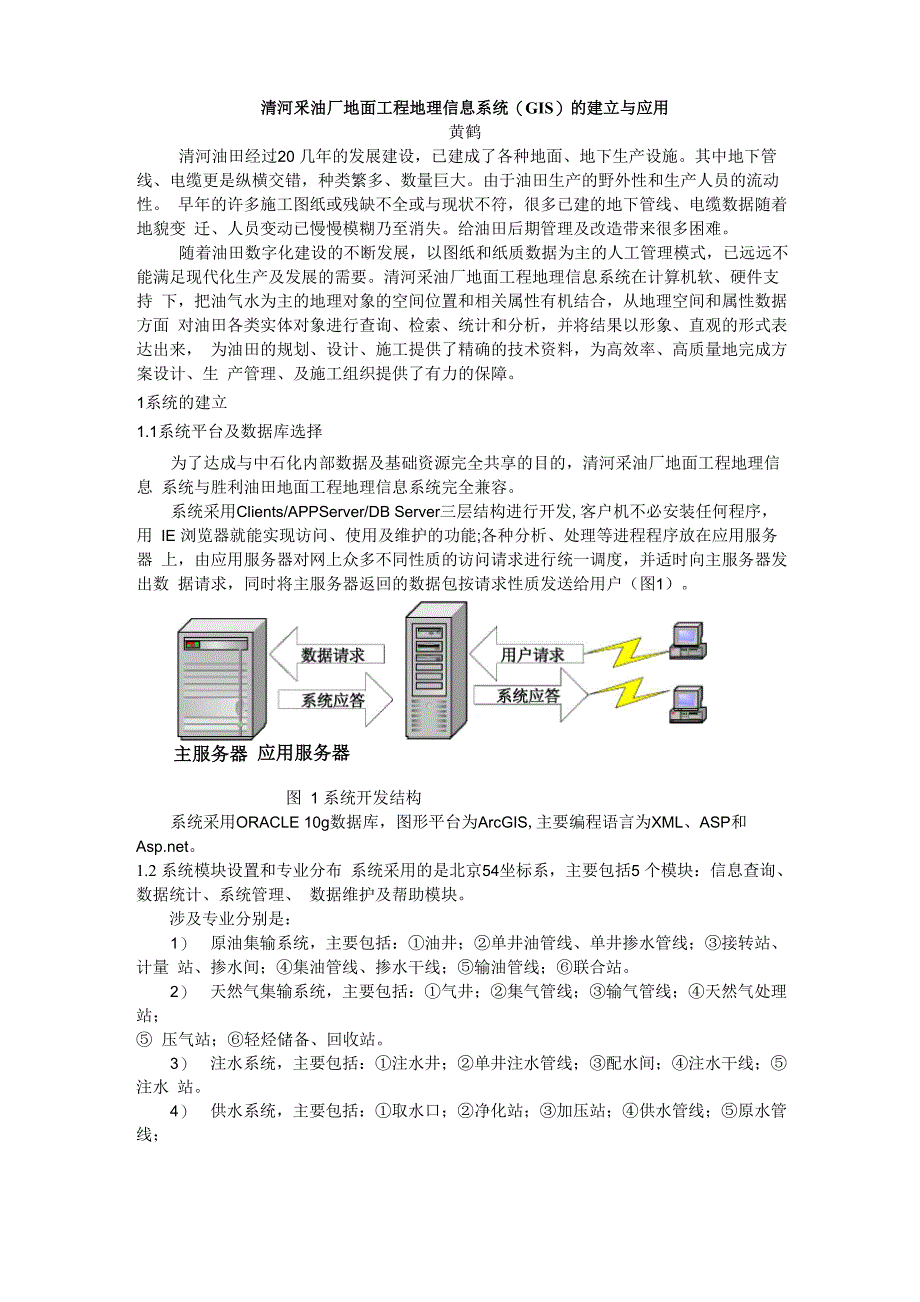

清河釆油厂地面工程地理信息系统（GIS）的建立与应用黄鹤清河油田经过20 几年的发展建设，已建成了各种地面、地下生产设施其中地下管 线、电缆更是纵横交错，种类繁多、数量巨大由于油田生产的野外性和生产人员的流动性 早年的许多施工图纸或残缺不全或与现状不符，很多已建的地下管线、电缆数据随着地貌变 迁、人员变动已慢慢模糊乃至消失给油田后期管理及改造带来很多困难随着油田数字化建设的不断发展，以图纸和纸质数据为主的人工管理模式，已远远不 能满足现代化生产及发展的需要清河采油厂地面工程地理信息系统在计算机软、硬件支持 下，把油气水为主的地理对象的空间位置和相关属性有机结合，从地理空间和属性数据方面 对油田各类实体对象进行查询、检索、统计和分析，并将结果以形象、直观的形式表达出来， 为油田的规划、设计、施工提供了精确的技术资料，为高效率、高质量地完成方案设计、生 产管理、及施工组织提供了有力的保障1系统的建立1.1系统平台及数据库选择为了达成与中石化内部数据及基础资源完全共享的目的，清河采油厂地面工程地理信息 系统与胜利油田地面工程地理信息系统完全兼容系统采用Clients/APPServer/DB Server三层结构进行开发,客户机不必安装任何程序， 用 IE 浏览器就能实现访问、使用及维护的功能;各种分析、处理等进程程序放在应用服务器 上，由应用服务器对网上众多不同性质的访问请求进行统一调度，并适时向主服务器发出数 据请求，同时将主服务器返回的数据包按请求性质发送给用户（图1）。
主服务器应用服务器图 1 系统开发结构系统采用ORACLE 10g数据库，图形平台为ArcGIS,主要编程语言为XML、ASP和 A1.2 系统模块设置和专业分布 系统采用的是北京54坐标系，主要包括5 个模块：信息查询、数据统计、系统管理、 数据维护及帮助模块涉及专业分别是：1） 原油集输系统，主要包括：①油井；②单井油管线、单井掺水管线；③接转站、计量 站、掺水间；④集油管线、掺水干线；⑤输油管线；⑥联合站2） 天然气集输系统，主要包括：①气井；②集气管线；③输气管线；④天然气处理站；⑤ 压气站；⑥轻烃储备、回收站3） 注水系统，主要包括：①注水井；②单井注水管线；③配水间；④注水干线；⑤注水 站4） 供水系统，主要包括：①取水口；②净化站；③加压站；④供水管线；⑤原水管线；⑥ 输水渠5） 电力系统，主要包括：①110KV变电站；②110KV电力线；③35KV变电站；④35KV 电力线；⑤6KV电力线；⑥变压器6）油田道路系统，主要设施包括油田道路的主干路及其支路2系统的主要功能所开发的系统具有如下功能：①能够在油区1： 10000的电子地图上，完成对各类油田 设施的精确定位，可查询到与该设施相关的静态属性、动态运行参数、作业数据、征地信息、 维修记录及施工竣工图等。
②提供的图层具有移动、缩放、测距、统计、分析及打印功能 ③能够根据用户需要，对指定区域油田任意设施进行图形定制，并且按规范模式打印出来， 用于现场交底及施工④提供坐标的批量输入和下载功能能绘制出方案井临时地形图，用 于工程方案的制定和修改⑤能灵活进行油水井转换及各类设施队别的调整工作⑥提供分 队分站分时各类数据的统计功能既能满足宏观统计的需求，又能以统计表为依据，对各单 位录入的数据定期抽查，进行考评，有利于督促数据更新维护工作的有效开展⑦提供视频 语音帮助文件，分为应用篇及数据维护篇，初学者都可以进入相关主题学习使用⑧具有可 伸缩性，即随着系统规模及功能需求的扩展，数据和应用功能（程序）无需改动和转换，可 进一步扩展3 系统更新与维护系统数据时间、空间跨度大，数据多元，且数据源分布广泛数据采集如果得不到有效 的组织及监管，数据的及时性、完整性、准确性就得不到保障，为此在系统的更新、维护环 节上做了一些有益的工作1） 在全厂范围内建立了地理信息系统网络组织机构，将数据采集工作分解到每个基层 队，并制订了相关管理、考核办法2） 由于基层队干部调动较为频繁，工人岗位相对固定系统在建立之初，就本着方便后 期维护、更新的理念，将每个环节的维护、更新的工作难度降到最低。
让基层队资料员能胜 任该项工作，从而保证操作人员的稳定性同时将系统帮助文件制成不同主题的教学视频， 便于基层灵活组织学习，开展工作3） 厂主管部门定期组织基层操作员集中培训，规范数据录入，提高操作人员的业务素质4） 针对数据维护的监管工作，系统建立了一套完善的统计功能，可随时用于现场抽检和 岗检中，并将检查结果及时通报，加大奖惩力度5） 将数据验收与工程验收相结合，工程验收日就是数据验收日可将数据打印下来，带 到现场验收如果数据没有及时录入，扣去当月数据及时率得分; 数据与现场不符，扣去当 月数据准确率得分; 数据录入不全，扣去当月数据完整率得分如果数据与现场相符，系统 中自动取得的工作量与施工单位上报的工作量不符，工程验收将以系统给出的工作量为依 据，确认的工作量不超过其1.2倍，减少了施工单位弄虚作假的机会6） 加强电子图的管理每项工程要求设计院提交电子施工图，图纸会审完后交于施工方， 要求施工方将现场变更的细节在电子图上做必要的修改；工程结束，施工方需提交电子竣工 图任何工程不履行以上手续，不予结算做到每项工程都有电子竣工图存档，方便将来图 纸查询同时，设计院今后可复用竣工图中与实际情况更为贴近的设计，规避可能重复的错 误，保证设计质量。
设计质量提高，施工变更减少，工程质量及管理水平也会随之上升4 系统的典型应用4.1 专图制作以八面河油田面14 区为例，由发改委批复的烟德铁路即将开工，原已建的面14 计量 站由于靠近铁路需拆迁，计划在铁路两边新建面14 东西两站交底前使用系统中提供的专 图制作功能，只加载与面14 计量站相关的油水井、站、道路等图文信息，依据系统中提供 的各种统计工具，即时给出定量的分析数据，从而确定出最佳的拆迁方案将图形打印下来 带到现场进行核实比对面14 东西两站新的管网走向及工作量很快确定下来4.2 地理数据的导入以面 19-6 新区产能方案的制订为例，将方案井坐标一次性导入系统地图中马上就能 直观地反映出该井区明年新井所处的地形地貌，通过比对相邻井生产作业记录，查找周边已 建计量站、接转站实际生产运行数据初步优选出产能方案，并依据系统中提供的测距工具， 统计出明年该井区集输、电力、道路等工作量充分做好方案的前期论证工作，合理布置， 在技术上满足生产需要的同时，尽量减少工程投资，降低成本，提高工程建设的经济效益 4.3 多媒体表达系统中的各类数据可以以图形、文本、表格及视频信息的方式表达出来，直接用于各类 多媒体汇报。
5 结语 油田地理信息系统具有比传统管理方式无与伦比的优势：它能提高生产管理、规划设计 的工作效率随着 GIS 技术的不断应用，将会给油田建设带来越来越大的社会效益和经济 效益。
