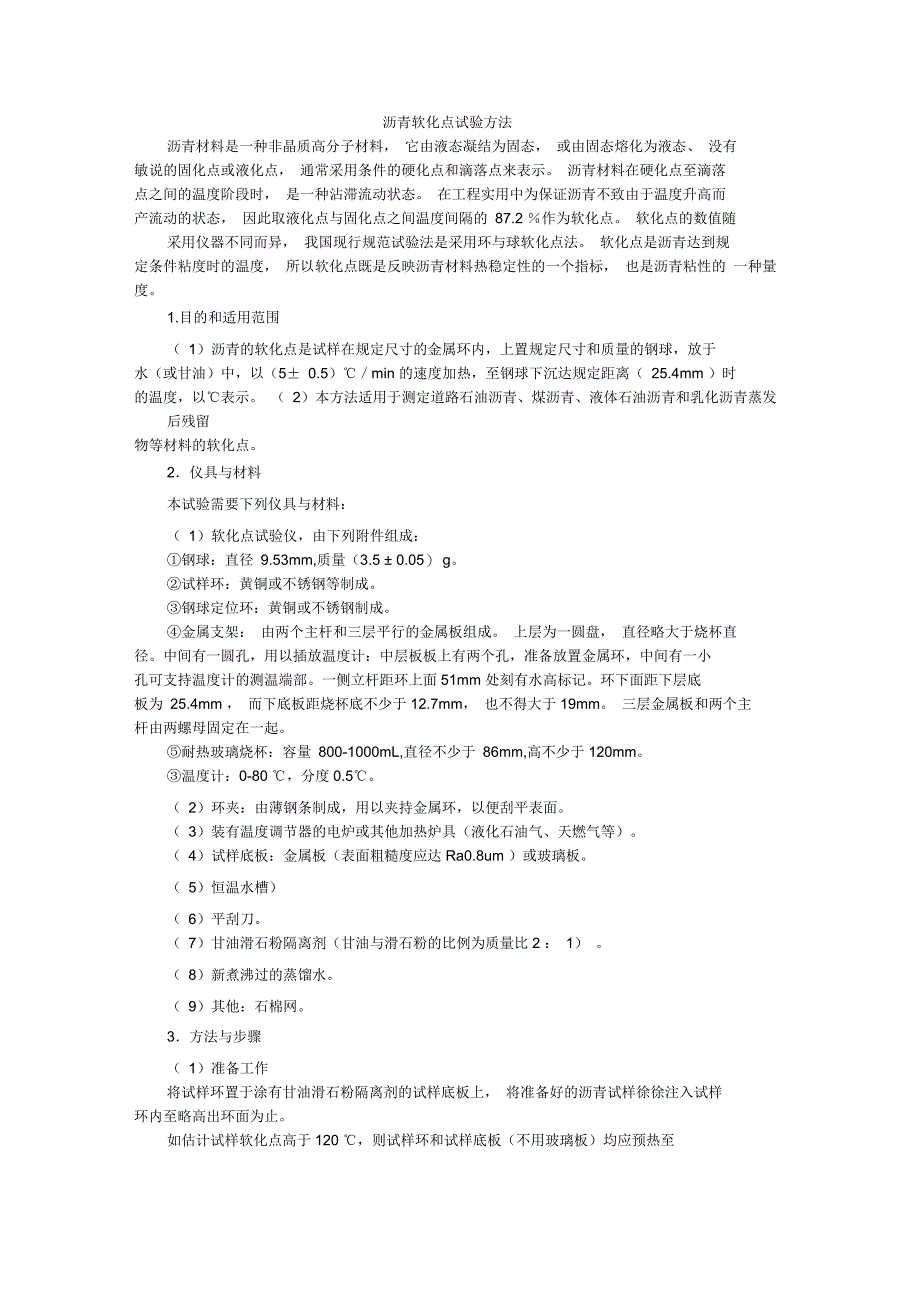

沥青软化点试验方法沥青材料是一种非晶质高分子材料， 它由液态凝结为固态， 或由固态熔化为液态、 没有敏说的固化点或液化点， 通常采用条件的硬化点和滴落点来表示 沥青材料在硬化点至滴落点之间的温度阶段时， 是一种沾滞流动状态 在工程实用中为保证沥青不致由于温度升高而产流动的状态， 因此取液化点与固化点之间温度间隔的 87.2 ％作为软化点 软化点的数值随采用仪器不同而异， 我国现行规范试验法是采用环与球软化点法 软化点是沥青达到规定条件粘度时的温度， 所以软化点既是反映沥青材料热稳定性的一个指标， 也是沥青粘性的 一种量度1.目的和适用范围（ 1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5± 0.5）℃／min 的速度加热，至钢球下沉达规定距离（ 25.4mm ）时的温度，以℃表示 （ 2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点2．仪具与材料本试验需要下列仪具与材料：（ 1）软化点试验仪，由下列附件组成：①钢球：直径 9.53mm,质量（3.5 ± 0.05） g②试样环：黄铜或不锈钢等制成。
③钢球定位环：黄铜或不锈钢制成④金属支架： 由两个主杆和三层平行的金属板组成 上层为一圆盘， 直径略大于烧杯直径中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部一侧立杆距环上面51mm 处刻有水高标记环下面距下层底板为 25.4mm ， 而下底板距烧杯底不少于12.7mm， 也不得大于19mm 三层金属板和两个主杆由两螺母固定在一起⑤耐热玻璃烧杯：容量 800-1000mL,直径不少于 86mm,高不少于120mm③温度计：0-80 ℃，分度0.5℃ 2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面 3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等） 4）试样底板：金属板（表面粗糙度应达Ra0.8um ）或玻璃板 5）恒温水槽）（ 6）平刮刀 7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2 ： 1） 8）新煮沸过的蒸馏水 9）其他：石棉网3．方法与步骤（ 1）准备工作将试样环置于涂有甘油滑石粉隔离剂的试样底板上， 将准备好的沥青试样徐徐注入试样环内至略高出环面为止如估计试样软化点高于120 ℃，则试样环和试样底板（不用玻璃板）均应预热至80-100 ℃。
试样在室温冷却30min 后， 用环夹夹着试样杯， 并用热刮刀刮除环面上的试样，务使与环面齐平 （ 2）试验步骤①试样软化点在80 ℃以下者：a.将装有试样的试样环连同试样底板置于装有（5 ± 0.5） C的保温槽冷水中至少15min ；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中b.烧杯内注入新煮沸并冷却至5c的蒸储水，水面略低于立杆上的深度标记c.从保温槽水中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放人烧杯中，调整水面至深度标记，并保持水温为（ 5 土 0.5）℃注意，环架上任何部分不得附有气泡将0-80 ℃的温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平d.将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央， 立即加热， 使杯中水温在3min 内调节至维持每分钟上升（ 5 土 0.5 ） ℃ 注意，在加热过程中，如温度上升速度超出此范围时，则试验应重做e.试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，至0.5℃②试样软化点在 80 ℃以上者：a.将装有试样的试样环连同试样底板置于装有（32 ± 1） C甘油的保温槽中至少15min ；同时将金属支架、钢球、钢球定位环等亦置于甘油中。
b.在烧杯内注入预先加热至32 C的甘油，其液面略低于立杆上的深度标记c.从保温槽中取出装有试样的试样环按上述（1）的方法进行测定，读取温度至1C4.报告同一试样平行试验两次， 当两次测定值的差值符合重复性试验精度要求时， 取其平均值作为软化点试验结果，准确至0.5℃5．精密度或允许差（ 1）当试样软化点小于80℃时，重复性试验精度的允许差为1℃，再现性试验精度的允许差为 4 ℃ 2）当试样软化点等于或大于80 ℃时，重复性试验精度的允许差为2℃，再现性试验精度的允许差为 8℃。
