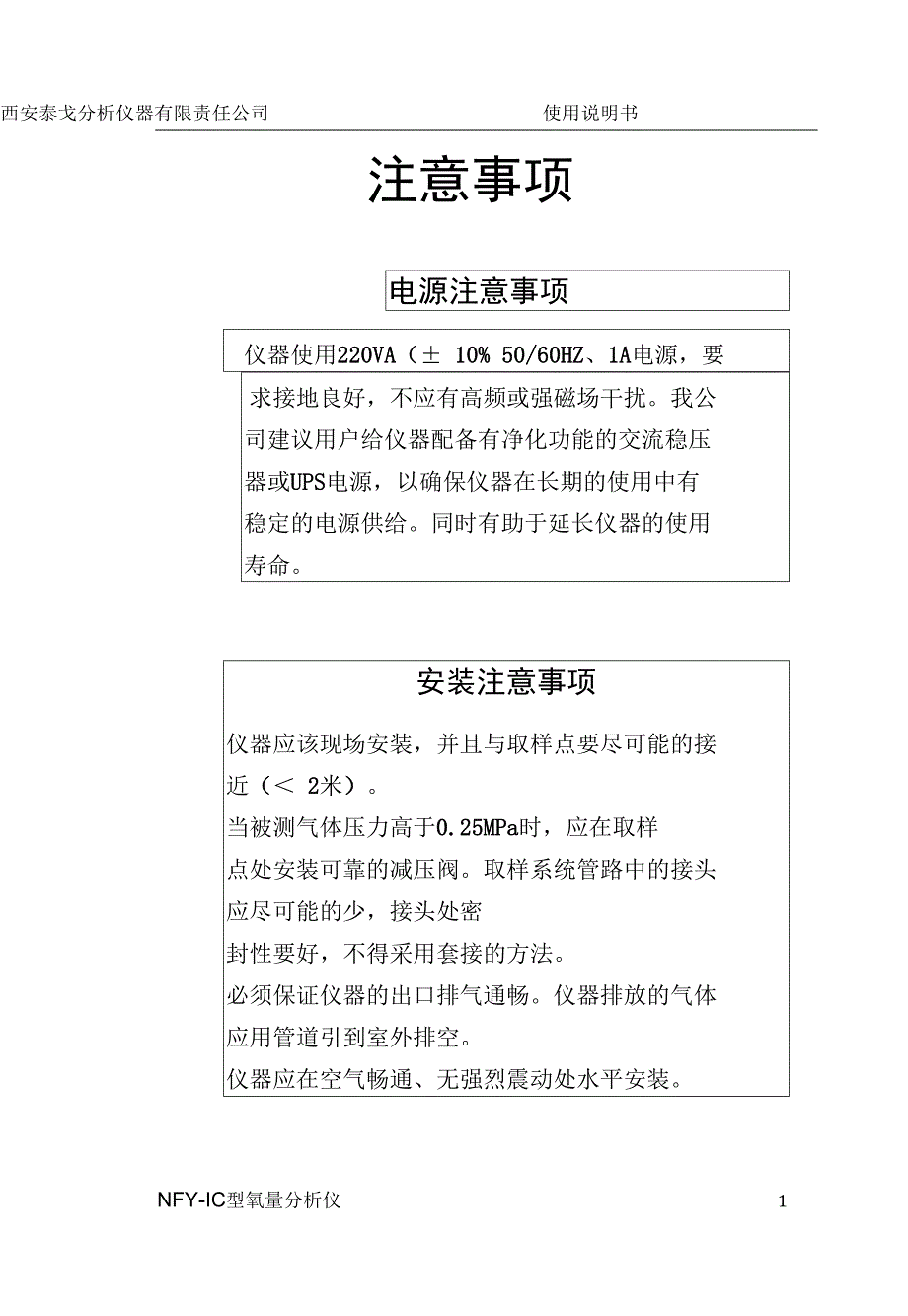

西安泰戈分析仪器有限责任公司 使用说明书注意事项电源注意事项仪器使用220VA（± 10% 50/60HZ、1A电源，要求接地良好，不应有高频或强磁场干扰我公 司建议用户给仪器配备有净化功能的交流稳压 器或UPS电源，以确保仪器在长期的使用中有 稳定的电源供给同时有助于延长仪器的使用 寿命安装注意事项仪器应该现场安装，并且与取样点要尽可能的接 近（＜ 2米）当被测气体压力高于0.25MPa时，应在取样 点处安装可靠的减压阀取样系统管路中的接头 应尽可能的少，接头处密 封性要好，不得采用套接的方法必须保证仪器的出口排气通畅仪器排放的气体 应用管道引到室外排空仪器应在空气畅通、无强烈震动处水平安装NFY-IC型氧量分析仪 #配管注意事项取样管必须是材质致密、内壁光滑清洁、无砂眼 的管道，且越短越好我公司推荐用户使用© 3的 不锈钢管、厚壁且内径小的聚四氟乙烯管、紫铜 管或厚壁（1mm以上）聚乙烯管等若测量较低的 氧含量，则不得采用弹性高、渗透性强的塑料管 及各种橡胶管使用及保存注意事项仪器在使用过程中不可打开外壳，避免发触电危 险仪器在使用、存放、及运输过程中应避免强烈震 动，以免损坏传感器。
仪器在存放期间应保持清洁，要防止仪器受潮， 进排气嘴应加盖防尘帽，以防落入异物及灰尘 为保证仪器的测量精度，应按根据用户要求定期 校准在长期使用或存放后，应对仪器的气路系 统进行气密性检查被测量气体注意事项测试气体中的腐蚀性气体（二氧化硫、硫化氢、 氯化氢、氯、氟化氢、氟等）或毒性气体（矽、铅、 磷、锌、锡、砷等）可能会造成传感器的损坏， 应选用适当的过滤器滤除这些气体和物质请严格遵守以上所列注意事项， 否则将造成 人为测量误差或重大事故！ ！！一、概述NFY -IC型氧量分析仪，是我公司最新研发的 高精度氧量检测分析仪器该仪器采用进口 的电化学传感器，结合单片机控制技术，形成具 有测量精度高、使用操作简便的特点该仪器采用128*64点阵LCD显示器，视角小， 直观醒目，触摸按键全中文菜单操作，通俗易懂、 简单可靠，具有控制点输出、越限自身报警（蜂 鸣器），并可随意设置控制方式，标准 4〜20mA电流输出和RS-232等外接端口，无人职守时，可 定时记录氧含量值，最多可以存储 3000个数据 当被测样气中氧含量达到设定的报警点时，仪器 会自动报警如有特殊需要时，可进行报警输出 和标准的RS-232微机接口。
NFY -IC型氧量分析仪，采用新型的气路稳流 系统；具有技术先进、精度高、响应快、性能稳 定、功能齐全、操作方便、气体分析过程连续等 优点广泛应用于空分制氮、石油化工、冶金、 电子电力、医疗等一些需要检测分析多种混合气 体中氧含量的行业二、主要技术参数1）检测范围：0.00〜25.00 %Q;2）不确定度：wV 2% F.S;3)稳定性:w± 1%F.S/7d ;4)重复性：<± 1%；5)样气流量：400± 20mL/ min ;6)样气压力：0.1Mpa<入口压力w 0.25Mpa;7)分辨率:0.01 % Q；8)控制输出：双继电器触点输出，可任意设置；9)触点容量：220VAC 2A 24VDC 2A10)模拟输出：4〜20mA电流信号11)外形尺寸：160 (宽)X 160 (高)X 300 (深)12)安装尺寸：153 (宽)X 153 (高)X 300 (深)13)工作环境:运行温度：—5C〜+50C;运行湿度:w 90%RH14)工作电源:〜220V± 10% 50/60 HZ ;15） 保 险 丝：〜220V/1A（内置在电源插座内）;16） 重 量：约 2.7Kg。
三、工作原理及仪器的面板结构1） 工作原理NFY -IC型氧量分析仪的工作原理框图如下图 所示： 按键气路系统提供相对稳定的样气流量给传感 器，传感器把被测样气中的氧含量变换成电压信 号，经过信号处理电路进行放大处理，然后由中 心单片机再进行运算转换，送到显示电路，数字 显示氧的含量，再分别送到各种信号输出电路进 行模拟和数字输出当样气中氧含量达到设定值 时，控制输出继电器的常开触点（No与Com闭合， 常闭触点（Nc与Com断开，同时蜂鸣器会发出“嘀、 西安泰戈分析仪器有限责任公司 使用说明书嘀…”的报警声，此时按一下确认键可暂停报警, 再按一下继续报警2）面板结构NFY-IC型氧量分析仪面板结构如下图所示：NFY -IC型氧量分析仪® 西安泰戈分折仪器有限责任公司 ®仪器的前面板图/ GND^* In putO O排气气泵开关\ OutputRS-232C进气Nc1 COMINol Nc2 gOM2 No2 4〜20mAI ❻|o|o|o|o]o|o]o[o2|+ -仪器的后面板图四. 仪器的安装1）按照下图尺寸开好孔，将仪器推入并用专用卡 子把仪器固定好；+ 11532）按下图连接好气路系统;注意：取样压力高于 0.25Mpa时，必须经过减压 后才能进入氧分仪，否则传感器有可能因样气压 力过大而损坏。
3）仪器的接线1. 接好电源线（地线接不好，仪器有可能无法 正常工作）2. 若需要，按仪器后面板图所示，接好相应 的控制线NFY-IC型氧量分析仪 # -西安泰戈分析仪器有限责任公司 使用说明书五. 仪器的使用㈠.仪器的使用1. 按照“仪器的安装说明”安装好仪器，连接好气路及电源；打开仪器前面板的电源开关， 仪器将显示开机画面，数秒后进入示值界面 通入被测气体，调节仪器前面板上流量计下方的流 量调节旋钮将流量调整到400 士 10mL/ min，如果 流量无法达到要求，可打开仪器后面板的气泵开关，这是气泵会自动工作，然后调节仪器前面板 上流量计下方的流量调节旋钮将流量调整到 400士 10mL/ min即可，待显示器的显示值稳定后即为 被测样气中氧的含量；2. 关机时，然后再关闭被测气体气源，最后 关闭仪器前面板上的电源开关㈡.仪器的菜单操作仪器的前面板有设置、▲、▼、确认四个按 键，当用户按下某一个按键时，仪器将发出“滴 ”一声，表明按键操作有效仪器的显示界面共 有四个（不包括开机画面），下面将逐一介绍：第一界面：开机画面后将显示此界面第一 界面为主界面，即测量值的读数界面，如图5-1 ,在这里您可以了解到当前机箱内的环境温度、当前 被测量气体的氧含量、当前日期及时间；T= 20.5 °CNFY-IC型氧量分析仪 - 9 -西安泰戈分析仪器有限责任公司 使用说明书— # — NFY —IC型氧量分析仪Q= 5.55 ppm08-01-05 15 : 29: 39图5- 1第二界面：在第一界面下按一下设置键则仪 器进入第二界面，即 参数设置界面。
如图5-2:下设置键，听到两声“嘀、嘀”后即返回第一界 面下面将逐一介绍各参数的修改方法：电流设置：在第二界面下将光标移动到“电流 ”上，按一下确认键，仪器显示下图：西安泰戈分析仪器有限责任公司 使用说明书NFY-IC型氧量分析仪 1 #图5-3此项为输出4 mA电流时所对应的氧含量，通 过按▲或 ▼键来修改对应的浓度参数，按住▲或 ▼键不放则可以快速修改，然后按一下确认键保 存修改后的参数并进入下一项参数如果不保存 可以直接按一下设置键，仪器进入下一级界面， 如下图所示：20图Aj-4按一下确如果此项为输出22100电流时所对应的氧含量， 通过按▲或 ▼键来修改浓度参数，然后 认键，保存修改后的参数并返回第二界面 不保存可以直接按一下设置键将返回第二界面（ 如图5-2所示）控制设置：在第二界面下将光标移动到“控制 ”上，按一下确认键，仪器显示下图：上限控制点10.00%图5 — 5此项为上限控制输出所对应的氧含量，通过 按▲或 ▼键来修改对应的浓度参数，按住▲或 ▼键不放则可以快速修改，然后按一下确认键保 存修改后的参数并进入下一项参数如果不保存 可以直接按一下设置键，仪器进入下一级界面， 如下 下限控制点10.00%图5 — 6此项为下限控制输出所对应的氧含量，通过 按▲或▼键来修改浓度参数，然后按一下确认键 ，保存修改后的参数并返回第二界面。
如果不保 存可以直接按一下设置键将返回第二界面 （如图5 -2所示）时间设置：在第二界面下，按▲或▼键将 箭头移动到“时间设置”项，按确认键进入该 项，此时日期的前两位即年闪烁，按▲或▼ 键修改后按 确认 键保存当前，此时日期的中间 两位即月闪烁，按 ▲或▼键修改后按确认 键保存，此时日期的后两位即旦闪烁，按▲或 ▼键修改后按确认键保存，此时再按设置键进入时间设定界面，时间的前两位即 小时闪烁, 按▲或▼键修改后按 确认 键保存，此时时 间的中间两位即分钟闪烁，按▲或▼键修改 后按 确认 键保存，此时时间的后两位即 秒闪烁 ，按▲［或▼键修改后按 确认 键保存，此时 再按设置键将返回第二界面下，如图 5-2报警设置：在第二界面下，按▲或▼键将 箭头移动到“报警设置”项，按 确认 键进入该 项，显示界面如下图所示:报警开关▼键修改后按 确认 键保存］当前报警 时将进入报警点设置界面，按▲或 开关状态同 键不保存修改并进入报警点设置界面， 如下图所示：或按设置报警点J I人 i=r 八、、10.00%图5 — 8按▲或▼键将修改方法同“控制设置”记录设置：在第二界面下,光标移动到记录设置项，按 确认 键进入该项, 显示如下图所示界面:记录开关开图5-9修改方法同“报警开关设置”和“时间设置” 注意：间隔时间最大为23时59分59秒，若间隔 时间为0时0分0秒，则不记录任何时刻的数据！ 若3000个数据记录已满，则下一个新数据将从原 始记录中的第一个开始覆盖，注：当仪器进入菜 单操作界面时，不进行数据记录。
校准设置：在第二界面下，按▲或▼键将 光标移动到“校准设置”项，按 确认键进入该 项，显示如下图所示界面：户校数据恢复10 数据备份 工厂设置1） 用户校准：该项将在第六大项“仪器的校准 中详细说明，这里不在复述2） 数据恢复：按▲或▼键将光标移动到“数 据恢复”项，按确认 键进入该项，显示如下图 所示界面：密码00 0 0 ■图5 —11此密码为19999 （密码不可修改_ 置键移动光标，四位密码输入后按一下确认键仪器将上一 次备份的正确值重新写入：此项操作是为了避免 因标校失误使仪器无法正常使用3） 数据备份：操作步骤同上此项操作可将当前 校准的正确值（通气测量一周后，仪器工作正常 ，示值误差符合要求）备份在存储区内，以备下 次数据恢复时使用4） 工厂设置：为了不使用户在操作失误中修改次 项中数据，我公司在此项中加入了与上面不同的 密码，仪器出厂前均已校准无误，用户无权修改 该数据如有特殊需要，请与我公司联系，敬请 谅解！西安泰戈分析仪器有限责任公司 使用说明书记录数据显示：在第一级界面下按▲键仪器。
