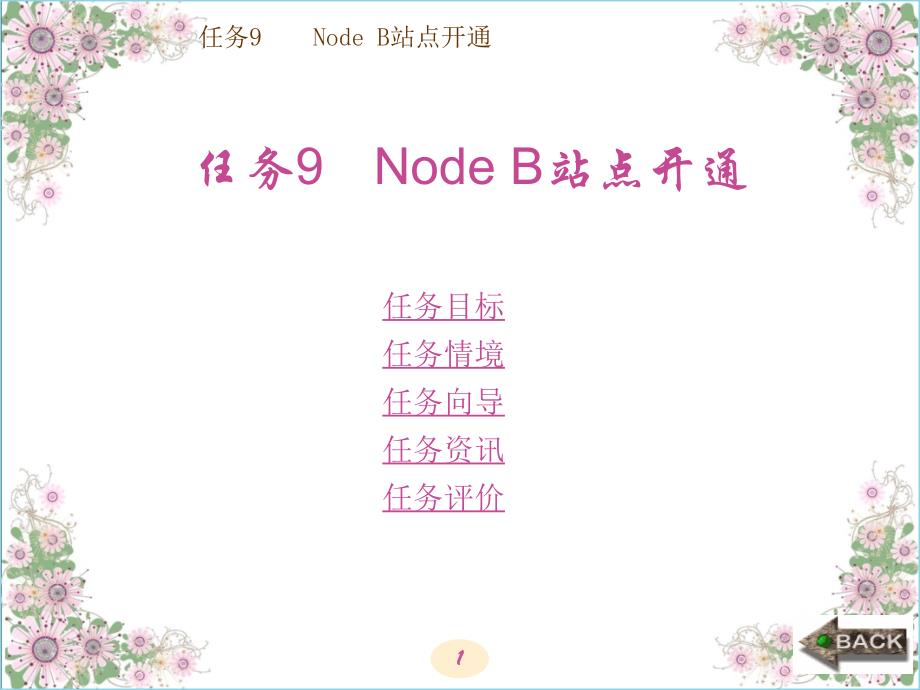

1任务9 Node B站点开通任务9 Node B站点开通任务目标任务情境任务向导任务资讯任务评价2任务9 Node B站点开通任 务 目 标3任务9 Node B站点开通任 务 情 境 工作安排(1) 通过华为WCDMA模拟仿真软件，模拟对Node B站点进行开通，并完成相关数据业务的配置2) 2人一组，相互配合4任务9 Node B站点开通任务提醒：(1) 所有初始配置必须在离线状态下进行2) 数据配置要严格按照流程先后顺序进行配置3) 细心、耐心5任务9 Node B站点开通任 务 向 导一、Node B初始数据配置定义Node B初始配置是指在Node B硬件设备安装完成后，根据自身硬件设备、网络规划以及和其他设备进行数据协商等方面准备和配置数据，从而得到一份数据配置文件 (.xml文件)二、应用场景Node B的适用场景为网络初始建设阶段，新建基站时；网络优化阶段，需要新建基站时6任务9 Node B站点开通三、Node B初始数据配置的工具Node B初始数据配置工具为WRAN CME，它为RAN数据配置提供统一的解决方案，此工具应用于Node B和RNC的初始数据配置和数据再配置。
WRAN CME基于GUI的CME为RAN的数据配置提供操作平台，第四代Node B要求CME的版本为V100R0057任务9 Node B站点开通四、Node B初始数据配置的方法Node B初始数据配置的方法有：(1) 手动增加Node B2) 通过模板文件方式增加Node B3) 通过配置文件方式增加Node B4) 手动增加Node B步骤8任务9 Node B站点开通五、Node B初始数据配置步骤Node B初始数据配置的步骤如图9-1所示9任务9 Node B站点开通图9-1 Node B初始数据配置步骤10任务9 Node B站点开通任 务 资 讯一、DBS3900概述1．DBS3900定义DBS3900即Node B，它是第四代分布式基站，其系统组成包括BBU3900、RRU3804或RRU3801E和天馈系统DBS3900的安装系统框图如图9-2所示 11任务9 Node B站点开通图9-2 DBS3900安装系统框图12任务9 Node B站点开通2．应用场景(1) 应用场景1DBS3900用于在2G站点的基础上安装3G业务，如图9-3所示。
2) 应用场景2DBS3900用于在无机房环境的条件下安装3G室外型基站，如图9-4所示3) 应用场景3DBS3900用于有机房但是空间有限的情况下安装新一代3G室内型基站，如图9-5所示13任务9 Node B站点开通图9-3 DBS3900应用场景114任务9 Node B站点开通图9-4 应用场景215任务9 Node B站点开通图9-5 应用场景316任务9 Node B站点开通3．DBS3900系列基站的功能和特点DBS3900系列基站主要功能和特点如下：(1) 具有先进的平台化架构；(2) 采用统一无线产品基础开发，全IP架构，支持GSM和WCDMA双模共机柜应用，支持HSPA+，支持向LTE平滑演进；(3) 集成度高，容量大；(4) 单个BBU3900支持24小区，支持上行1536CE、下行1536CE，也支持HSDPA和HSUPA业务；17任务9 Node B站点开通(5) 单个RRU/WRFU支持4载波配置，当系统从1×1扩容到1×4，或从3×1扩容到3×4时，无需额外增加RRU/WRFU；(6) 性能好；(7) 接收灵敏度高，双天线接收灵敏度优于-129.3 dBm；(8) WRFU支持80 W功率输出，RRU3804支持60 W功率输出，功放效率达到40%；(9) 具有多种时钟与同步方式；(10) 支持Iub/GPS/BITS等时钟；(11) 支持IP时钟；18任务9 Node B站点开通(12) 内部时钟失去时钟源后正常运行至少90天；(13) 支持HSDPA业务(单小区下行峰值速率最大14.4 Mb/s)；(14) 支持HSUPA业务(单用户峰值上行最大速率5.76 Mb/s)；(15) 支持商用级MBMS(Multimedia Broadcast and Multimedia Service)；(16) 高速UE接入；(17) 支持UE移动速度最高为400 km/h；(18) 同频段共天馈；(19) 支持2G与3G系统共天馈。
19任务9 Node B站点开通二、DBS3900 硬件结构DBS3900硬件结构包含BBU和RRU两个部分1．BBU物理结构BBU是一种基带处理设备，主要完成Uu接口的基带处理功能(编码、复用、调制和扩频等)、RNC的Iub接口功能、信令处理、本地和远程操作维护功能，以及Node B系统的工作状态监控和告警信息上报功能 20任务9 Node B站点开通图9-6 BBU的物理结构21任务9 Node B站点开通图9-7 BBU3900槽位定义22任务9 Node B站点开通图9-8 BBU3900逻辑结构23任务9 Node B站点开通图9-9 WMPT单板24任务9 Node B站点开通图9-10 WBBPa基带处理单板25任务9 Node B站点开通图9-11 WBBPb基带处理单板26任务9 Node B站点开通27任务9 Node B站点开通图9-12 扣板与接口28任务9 Node B站点开通图9-13 UEIU单板29任务9 Node B站点开通2．RRU硬件结构RRU3804的特点如下：① 支持12 dB、24 dB增益的TMA(塔放大器)；② 驻波比统计及上报；③ 支持AISG(Antenna Interface Standards Group) 2.0；④ 接收参考灵敏度典型值为 -125.5 dBm(双天线的情况下)；⑤ RRU3804连接SRXU可支持4天线接收分集。
30任务9 Node B站点开通图9-14 RRU硬件结构31任务9 Node B站点开通三、DBS3900 典型组网及配置DBS3900典型组网方式有BBU组网和RRU组网，分别如图9-15和图9-16所示BBU和RRU支持多种组网方式，如星型、链型、树型、环型和混合型对于链型和树型的组网方式，当选用1.25 G的光任务时，级联深度应小于等于4；当选用2.5 G的光任务时，级联深度应小于等于832任务9 Node B站点开通图9-15 BBU组网方式33任务9 Node B站点开通图9-16 RRU 组网方式34任务9 Node B站点开通四、设备层数据配置DBS3900框配置如图9-17所示DBS3900单板配置如图9-18所示35任务9 Node B站点开通图9-17 DBS3900框配置36任务9 Node B站点开通图9-18 DBS3900单板配置37任务9 Node B站点开通(1) BBU单板配置在CME软件中可采用右键点击槽位号，配置相关数据来增加BBU的各种单板BBU单板的配置如图9-19所示38任务9 Node B站点开通图9-19 BBU单板配置39任务9 Node B站点开通(2) RF单板配置。
在CME软件中，可右键点击RRU链来配置RF单板参数，具体步骤如下：① 采用ADD SUBRACK来增加RFU机柜；② 采用ADD RRUCHAIN来增加链或者环；③ 采用SET RRUCHAINBRKPOS 来设置断点(可选)；④ 采用ADD RRU来增加WRFU/MRRU/PRRU；⑤ 采用RMV RRUCHAINBRKPOS来取消断点(可选) 在CME软件中，右键点击RRU链来配置上述5步40任务9 Node B站点开通五、基于IP的传输层数据配置基于IP的Iub接口协议结构如图9-20所示基于IP的传输层数据配置如图9-21所示41任务9 Node B站点开通图9-20 Iub接口协议结构(IP)42任务9 Node B站点开通图9-21 基于IP的传输层数据配置43任务9 Node B站点开通(1) 基于IP的混合传输配置2) 配置IP路由3) 配置QoS4) 配置IPCP5) 配置OM6) 配置IP path44任务9 Node B站点开通图9-22 IP混合传输45任务9 Node B站点开通例1 IP组网配置如图9-23所示例2 双栈组网配置如图9-24所示。
46任务9 Node B站点开通图9-23 IP组网配置47任务9 Node B站点开通图9-24 双栈组网配置48任务9 Node B站点开通六、本地小区数据配置本地小区数据配置步骤如下：(1) Adding Site(增加Node B站点)：一个Node B内的站点号必须唯一2) Adding Sector(增加Node B扇区)：一个Node B下的扇区号必须唯一，配置扇区主要是来配置相应的天馈系统3) Adding Local Cell(增加Node B本地小区)：同一Node B的本地小区ID必须唯一，并且需要与对端RNC协商49任务9 Node B站点开通50任务9 Node B站点开通502．网管维护操作基站主设备的网管维护操作在维护平台上进行 51任务9 Node B站点开通51（1）故障处理的一般流程 故障范围判断 故障定位的常用方法 故障定位的常用命令 52任务9 Node B站点开通52① 故障范围判断 RNC故障一般是全网性故障，影响多个基站或所有基站 NodeB故障一般只影响本基站覆盖区域或周边基站切换故障处理流程：发现故障判断故障定位故障排除 故障53任务9 Node B站点开通53② 故障定位的常用方法 告警信息分析 包含故障或异常现象的具体描述、可能原因、修复建议等 。
指示灯状态分析 反映如端口、电路、链路、光路、节点、主备用等的工作 状态，常与告警信息分析配合使用 54任务9 Node B站点开通54③ 故障定位的常用命令 LST ALMAF：查询当前告 警； DSP E1T1：查询E1/T1状态 ； DSP BRDVER：查询单板 版本信息； DSP RRU：查询RRU状态 ； DSP LOCELL：查询本地 小区设备信息；DSP CARRIERRES：查询 载波资源信息； DSP GPS：查询GPS状态； DPL RRUPARA：RRU参 数查询； DSP OMCH：查询操作维 护通道状态； LST SOFTWARE：查询软 件版本55任务9 Node B站点开通55（2）NodeB常见故障维护 常见故障类型 传输类故障 小区类故障 硬件类故障 时钟类故障 天馈类故障 处理故障前先要把思路理清，切忌盲目操作，造成故障 扩大化； 故障处理时一定要做好记录，以供学习与参考； 及时总结故障处理经验，才能有效地提高故障分析水平 56任务9 Node B站点开通563．现场维护操作BTS3900现场常见问题处理，对于DBS3900设备大部分适用，比如 ：驻波告警、LAPD告警、单板通讯告警、单通、双不通、内部 收发通道告警、E1近端、远端告警，稍微有点区别就是对应单板 名称不一样，定位思路及操作方法一致。
对于告警处理，现场一般采取三种方法：复位；下电插拔；交换模 块（领近槽位互换）这种方法简单有效，尤其对数据配置未下 发（复位），安装不到位、电缆连接不可靠（下电插拔），判断 告警来源（交换模块）行之有效 57任务9 Node B站点开通57在故障定位前需要做。
