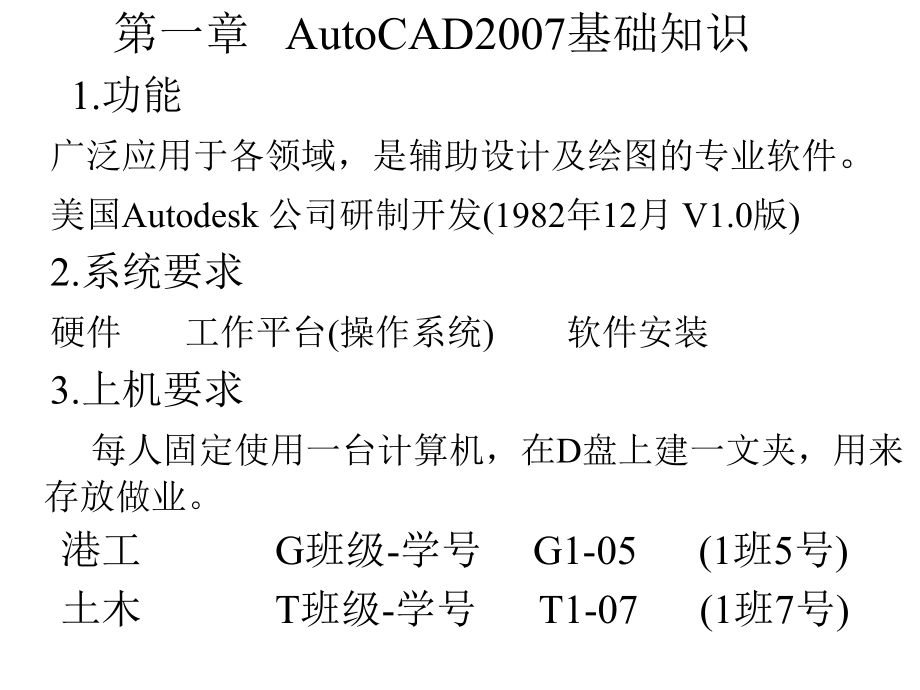

第一章 AutoCAD2007基础知识1.功能广泛应用于各领域，是辅助设计及绘图的专业软件美国Autodesk 公司研制开发(1982年12月 V1.0版)2.系统要求硬件 工作平台(操作系统) 软件安装3.上机要求每人固定使用一台计算机，在D盘上建一文夹，用来 存放做业港工 G班级-学号 G1-05 (1班5号)土木 T班级-学号 T1-07 (1班7号)第一节 AutoCAD 2007的基本功能第二节 AutoCAD 2007的工作界面由标题栏、菜单栏、工具栏、绘图窗口、十字光标、 坐标系图标、命令行、状态栏、滚动条、模型/布局选项卡等组成 1 标题栏----显示打开图形文件的名称(含完整路径) 2 菜单栏----下拉菜单 后面有“ ” 有下级子菜单后面有“…” 弹出对话框 鼠标右键(弹出快捷菜单)屏幕菜单 3工具栏---形象化按钮，每个按钮是AutoCAD的一条命令工具栏是浮动的，用户可以打开或关闭，也可以拖放到绘图窗口的四周 4 绘图窗口----用户工作区，用来绘制、编辑图形 5 十字光标----十字线交点是光标当前所在的位置，用户可以设置大小 6 坐标系图标---位于左下角，表示当前坐标系形式 7 命令行(文本窗口)—用户输入命令及显示信息提示 8 状态栏---显示当前绘图状态F3—对象捕捉开关 F8—正交方式开关 9 滚动条—平移绘图区的显示内容 10 模型/布局选项卡---选择使用模型空间第三节 AutoCAD的命令及操作一、AutoCAD命令及输入法1 键盘输入 2 下拉菜单 3 工具栏(图标按钮)4 屏幕菜单在命令（Command）提示符下，可输入命令在文本窗口显示命令信息 二、说明1. 通常情况下每个命令都有一个或几个选项，在命令行(文本窗口 ) 显示，提醒用户或由用户选择[ / ] 方括号内为选项 ， 尖括号内缺省(系统默认)2. 命令的对话框形式 如LAYER 、 PLOT 、 BHATCH 、 ARRAY等命令，用户可以在 对话框中设置命令参数3. 缩写命令在ACAD.PGP文件中，用户可以自己定义4. 透明命令 如 ZOOM、PAN可以在其它命令执行过程中，插入执行，原命令暂时悬挂起来， 等透明命令执行完后，继续执行 5. 如果中途想退出命令（中断当前执行命令）可按ESC键 6. 执行完一条命令后，在命令提示符下，直接按 Enter（回车）键 或空格键，可以重复执行上一条命令第四节 图形文件的操作1.打开图形文件 ①单击工具栏“打开”按钮 ②下拉菜单 文件→ 打开 ③ 命令行输入命令 OPEN (回车) 弹出“选择文件对话框”用户可以选择 盘符 路径 找到要打开的文件 2. 保存图形文件 ①单击工具栏“保存”按钮 ②下拉菜单 文件→ 保存 ③ 命令行输入命令 SAVE (回车) 弹出“保存文件对话框”用户可以选择 盘符 路径 输入要保存的文件名称第五节 AutoCAD2007绘图环境的设置一、 系统环境设置 1.调用选项对话框 命令∶OPTIONS 工具→ 选项 (下拉菜单) 弹出“选项”对话框 ①“文件”选项卡AutoCAD 2007工作、支持文件的路径 ②“显示”选项卡 用户可以调整∶ 命令行(文本窗口)行数设置十字光标大小绘图窗口颜色布局\模型选项卡 ③“打开和保存”选项卡 设置保存图形文件的默认格式 设为 AutoCAD 2000/LT2000 图形(*.DWG)④ “打印”选项卡选择打印设备、纸张大小、出图比例等 ⑤ “系统”选项卡启动 选择 不显示启动对话框 ⑥ “用户系统配置”选项卡第二个选项可在绘图区域使用快捷菜单 (按鼠标右键弹出)按鼠标右键相当“ENTER” (回车键) (一般将后者取消) ⑦ “草图”选项卡 (取系统默认) ⑧ “选择”选项卡 (取系统默认) ⑨ “配置”选项卡 (取系统默认)∨二、 绘图环境设置 1 设置图形单位 命令∶UNITS 格式→ 图形单位 (下拉菜单) 弹出“图形单位”对话框类型--小数 精度--0.00(或取整)图形单位--毫米 角度--十进制数 精度--0.00(或取整) 2 设置绘图界限 命令∶LIMITS 格式→ 图形界限(下拉菜单) 指定左下角点或[开(ON)/关(OFF)]∶ 指定右上角点∶84100，59400说明： ①设置完后，运行 命令∶ZOOM [ 选项 ] : A (设置被显示)(绘新图前要执行的第一条命令) ②选项 ON—界限外禁止绘图，一般取默认(OFF)第六节 AutoCAD2007快捷键 F3 对象捕捉开关 F8 正交模式开关第二章 辅助绘图工具第一节 坐标系1 --世界坐标系（WCS) 2 -- 用户坐标系（UCS) 一、 绝对坐标 (相对坐标原点)包括：直角坐标、极坐标、球面坐标、柱面坐标格式：1、 直角坐标 X，Y2、 极坐标 R∶ n 指定多边形的中心点或[ 选项 ]∶X，Y 输入选项[ 选项 ]∶R 指定圆半径∶ R 3.说明 ①选项后要输入圆半径值第四节 弧线的绘制一、 绘制圆 (CIRCLE) 1.功能∶按指定方式画圆 2.调用 命令∶C 绘图→ 圆 工具栏 系统提示∶ 指定圆的圆心或[ 选项 ]∶ X，Y 指定圆的半径或[ 选项 ]∶ R 3.说明 ① 默认为半径 ② 其它几种画圆方式，上机练习二、绘制园弧 (ARC) 1.功能∶根据指定参数，绘制园弧 2.调用 命令∶A 绘图→ 园弧 工具栏 指定园弧起点或[ 选项 ]∶X1，Y1 指定园弧第二点或[ 选项 ]∶X2，Y2 指定园弧的端点∶X3，Y3 3.说明 ①缺省方式为三点画园弧 ②共有十种方式画园弧 ③园弧方向∶逆时针为正，顺时针为负三、绘制椭圆 (ELLIPSE) 1.功能∶绘制椭圆 2.调用 命令∶ELLIPSE 绘图→ 椭圆 工具栏 指定椭圆的轴端点或[ 选项 ]∶X1，Y1 指定轴的另一个端点∶X2，Y2 指定另一个半轴的长度或[旋转 (R) ]∶R 四、绘制圆环 (DONUT) 1.功能∶绘制圆环、实心圆 2.调用 命令∶DONUT 绘图→ 圆环 工具栏 指定圆环的内直径∶ D1 指定圆环的外直径∶ D2 指定圆环的圆心或[退出 ]∶X，Y3.说明 ① D1=0 画实心圆 (如结构图中的钢筋D2=80~100)五、创建实体填充区域 (SOLID) 1.功能∶绘制填充图形 2.调用 命令∶SOLID 绘图→ 曲面→ 二维填充 指定第一点∶X1，Y1 指定第二点∶X2，Y2 指定第三点∶X3，Y3 指定第四点∶X4，Y4∶ 指定第三点∶Xn，Yn 3.说明 ①边绘图边填充，图形不能打碎，注意各点输入顺序第五节 查询图形信息一、距离查询 命令∶DIST 工具→ 查询→ 距离 指定第一点 x1,y1 指定第二点 x2,y2 文本窗口显示：距离= XY平面倾角= X增量= Y增量= Z增量=二、面积查询 命令∶AREA 工具→ 查询→ 面积 指定第一个角点：X1,Y1 指定下一个角点：X2,Y2 指定第一个角点：X3,Y3：： 指定第一个角点：Xn,Yn 文本窗口显示：面积= 周长= 三、查询点坐标命令∶ID 工具→ 查询→ 点坐标 指定点： x,y文本窗口显示：X= Y= Z=第六节 取消和重画 一、取消命令 (Undo) 1.功能∶取消上一个命令的操作 2.调用 命令∶U 修改→ 取消 工具栏 3.说明 ①对外设(硬件)命令，不能取消。
如∶SAVE、OPEN等 ②重做命令(Redo)--恢复最后一个用“U”命令所取消的操作 二、重画命令 (REDRAW) 1.功能∶刷新当前视图窗口的显示 2.调用命令∶ R 视图→ 重画 3.说明 ①清除其它命令操作后留下的残余光标点第七节 线型1.功能∶为对象设置不同的线型 2.调用 命令∶LINETYPE 格式→ 线型 弹出“线型管理器∶对话框 ①线型过滤器---显示所有线型 ②加载---从标准线型库acadiso.lin文件中加载所需线型 ③当前---设置当前使用的线型 ④删除---删除某种线型 ⑤全局比例因子---设置全局比例因子 ⑥当前对象缩放比例---设置当前对象的线型比例 注∶该比例因子与全局比例因子的乘积为最终比例因子3.说明 ①全局比例因子 命令∶LTSCALE 新比例因子∶ K (用户定)K= 30~50 ②介绍一下加载线型的方法下拉菜单 格式→ 线型 弹出“线型管理器”对话框 选 加载 文件 : acadiso.lin 选择 ACAD_ISO03W100(虚线) 并确定 选择 ACAD_ISO04W100(轴线) 并确定第四章 编辑基本二维图形第一节 对象的选择当用户输入一条编辑命令或进行其它选项操作时，系 统提示∶“选择对象”(select objects)这时用户可以在绘图区选择要编辑的对象。
选择方式∶ 1.直接点取方式默认的选择方式，光标为小方块，单击鼠标左键拾取对象，选中的变为虚线，连续多次选择即可构成选择集在 “选择对象”提示下，输入空回车，则选择结束 2.“窗口”方式 (Windows)当系统提示“选择对象”时，用一矩形窗口选择(分左 窗选和右窗选，注意二者区别)3.“前一”方式 (Previous)在“选择对象”提示下，输入“P”后，按回车键，上一 次设定好的选择集为当前选择集(可以是单个、多个或全 部) 4.“全部”方式 (ALL)在“选择对象”提示下，输入“ALL”后，按回车键，则选择全部图形 5.“取消”方式 (Undo)在“选择对象”提示下，用户在进行选择时，中间如选 错，可输入“U”键后按回车(空格)键，则取消上一次的选择第二节 编辑命令 一 复制命令 (COPY) 1.功能∶将指定对象复制到指定位置 2.调用 命令∶COPY 修改→ 复制 工具栏 选择对象∶ 点选、窗选、全选∶∶ 选择对象∶ (选择结束) 指定基点或[位移(D) ]∶: 。
