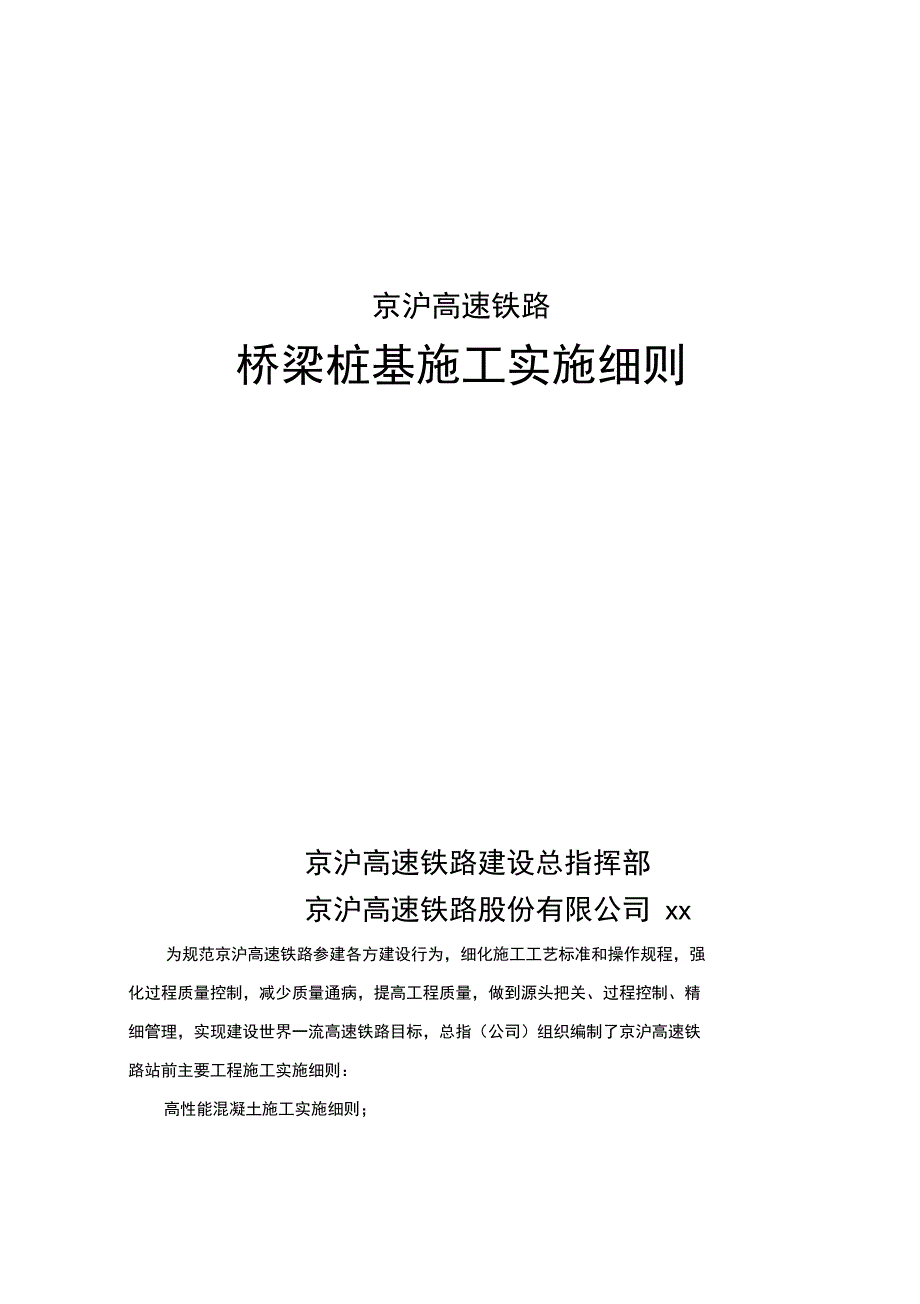

京沪高速铁路桥梁桩基施工实施细则京沪高速铁路建设总指挥部 京沪高速铁路股份有限公司 xx为规范京沪高速铁路参建各方建设行为，细化施工工艺标准和操作规程，强 化过程质量控制，减少质量通病，提高工程质量，做到源头把关、过程控制、精 细管理，实现建设世界一流高速铁路目标，总指（公司）组织编制了京沪高速铁 路站前主要工程施工实施细则：高性能混凝土施工实施细则；路基工程施工实施细则；隧道工程施工实施细则；桥梁桩基施工实施细则；路基 CFG 桩基施工实施细则；简支箱梁预制架设施工实施细则； 工程质量无损检测实施细则本细则共有四章，第一章 施工准备，第二章 试桩工作，第三章 施工工艺 控制，第四章 桩基质量检验，第五章 施工环保与安全本细则参照《客运专线铁路桥涵施工技术指南》 （TZ213-2005） 、《铁路混凝 土工程施工技术指南》 （TZ210-2005） 、《客运专线铁路桥涵施工质量验收暂行标 准》（ 铁建设[2005]160 号） 、《铁路混凝土工程施工质量验收补充标准》 （ 铁建设 [2005]160 号） 、《铁路混凝土与砌体工程施工质量验收标准》 （铁建设 [2005]157 号） 、以及目前国内桥梁桩基施工经验编写。
在执行本细则的过程中， 可根据工程进展和具体情况，进行细化和补充，如 与国家或行业标准矛盾之处，请以标准为准本细则可作为参加京沪高速铁路建设各级人员的自学或培训教材 本细则由总指（公司）组织编写，中铁大桥局集团公司、中铁十七局集团参 与编写本细则由总指（公司）技术质量部负责解释目录第一章 施工准备 1第一节 工程概况 1第二节 开工准备 1第三节 施工场地、测量放样及护筒埋设 3第四节 泥浆配置及设备 5第二章 试桩工作 8第三章 施工工艺控制 9第一节 钻机安装 9第二节 钻孔 9第三节 清孔 15第四节 钢筋笼及声测管制作安装 16第五节 混凝土浇筑 18第四章 桩基质量检验 20第一节 桩基施工过程质量检查 20第二节 成孔后质量检查 20第五章 施工环保与安全 23第一节 环境保护 23第二节 施工安全 24第一章 施工准备第一节 工程概况京沪高速铁路全线桥梁总长达 80%以上，其基础多采用钻孔桩，桩的类型有 摩擦桩和柱桩两种，桩径有 1.0m、1.25m、1.5m、2.0m、2.5m和2.8m几种形式 桩体混凝土按高性能设计，并根据不同侵蚀环境等级，混凝土强度等级设计为 C3旷C45不同等级。
地质状况及桩基分布情况为：北京至济南段地质基本以软 土、松软土、黏土、砂黏土、黏砂土和少量砂层组成，大部分桩基础由地震和沉 降来控制桩长设计；济南至徐州段地质情况十分复杂，在以黏性土为主的地段， 以沉降控制来设计桩长，在湿陷性黄土、溶洞发育的石灰岩、泥岩和砂岩互层、 强风化和弱风化的花岗岩、 孤石及砂性土等地段， 桩基设计主要以刚度和承载力 控制来设计桩长；徐州至丹阳段， 本段桥梁基础以钻孔桩基础为主， 少量地质条 件较好的丘陵地段采用明挖基础；丹阳至上海段，为长江三角洲冲积平原地区， 地表覆盖层较厚，软土广泛分布，本段桥梁均采用钻孔桩基础第二节 开工准备一、施工方案的确定承包人应根据设计文件、 地质条件、 工期安排等编制详细的实施性施工组织 设计，报监理工程师批准没有履行开工报告手续，不能开工二、钢筋笼材料 钻孔桩钢筋及声测管材质应符合设计要求 如钢筋性能或型号或数量发生变 更，应经设计单位同意，并履行变更手续后实施进场钢筋应按规定进行检验， 作为使用本批钢筋的使用依据 经检验合格的 钢筋在加工和安装过程中出现异常现象 （如脆断、 焊接性能不良或力学性能显著 不正常等）时，应作化学成分分析。
钢材焊接和机械连接应按有关规定进行检验水下混凝土混凝土的原材料要满足《客运专线高性能混凝土暂行技术条件》要求， 现场 要按照设计及高性能混凝土的要求进行配合比设计， 并进行混凝土的力学性能和 工作性能试验，混凝土配合比试验报告报监理工程师审批后，才能正式使用在进行配合比设计时， 应参考业主提供的配合比指导意见， 以更好更快地完 成配合比设计选定工作四、钻机的选择为保证钻孔桩的成桩质量， 施工单位应选用与地质相匹配的、 性能良好的成 桩钻孔设备必要时， 施工单位应通过试钻来确定钻机类型和施工工艺， 并经监 理确认五、质量保障措施 施工单位在桩基施工前，应制定可行的质量保证措施，至少包括：1. 确保钻孔工序连续、快速作业，尽量缩短成孔与灌孔时间间隔；配备的 钻机、吊机、混凝土生产及浇筑设备等能力应互相匹配2. 编制相应的工艺措施，制定紧急情况下钻孔或浇筑混凝土等关键工序被 迫中断时的应急措施，并事先报监理工程师批准3. 配备足够数量的技术员和质检员保证钻孔过程技术指导和质量检查；监 理工程师要强化旁站监督4. 认真核对地下腐蚀环境情况，对有腐蚀环境影响的地段，必须按设计要 求或制定桩基混凝土防腐性能的保证措施。
施工单位制定的防腐保证措施需经监 理确认， 并报指挥部审核 防腐措施一般包括增大桩基直径、 腐蚀地段桩基外围 增设钢护筒等具体措施以设计文件规定或监理认可方案为准六、现场标识 桩基施工现场必须文明施工，规范管理，做到标识清楚1. 钻机标识：每台钻机上至少要有设备标识牌、作业操作规程牌（至少包 括技术、质量、安全等内容） 2. 工程标识：每个墩（承台）处要有工程标识牌，至少包括桩基平面布置、 编号、主要技术标准和参数、施工进展等内容3. 钢筋笼标识：加工场的原材料、半成品、成品等均应有产品标识牌，做 得内容全面、责任到人、具有追溯性未经检验合格的钢筋笼不得放行进入工程七、环保措施对钻孔泥浆的排放和运输， 以及钻孔对地下水和当地河流等的影响， 要制定 预防措施第三节 施工场地、测量放样及护筒埋设一、场地平台 钻孔场地的平面尺寸应按桩基设计的平面尺寸、 钻机数量和钻机底座平面尺 寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况决定针对不同的地形和水文地质情况， 应设置牢靠的钻孔平台江、 河水中平台 应具有抗风、抗浪和稳定等性能平台联结系要牢固， 严禁船只碰撞平台或护筒， 夜间设置平台位置示警灯，四周设置救生圈。
施工场地或工作平台的高度应考虑施工期内可能出现的高水位或潮水位， 并 高出其上 2.0m一般要求：1. 场地为旱地时，应平整场地，清除杂物，换除软土，夯打密实作业场地 钻机底座不宜直接置于不坚实的填土上，以免产生不均匀沉陷2. 场地为陡坡时，可用枕木或木架搭设坚固稳定的工作平台3. 场地为浅水时，宜采用筑岛法4. 场地为深水或淤泥层较厚时，可搭水上工作平台平台座能支撑钻孔机 械、护筒加压、钻机操作以及浇筑水下混凝土时可能发生的全部重力 5. 如场地为深水，但水流平稳，水位升降缓慢，钻机可设在组合船舶或浮 箱上，但必须锚固稳定，以免造成偏位、斜孔或其它事故6. 当场地为深水、流速较大时，可采用双壁钢围堰，就位后灌水、下沉、 落床，然后在其顶面搭设工作平台二、测量放样根据设计单位移交的测量控制点， 布设施工测量控制网， 依据施工测量控制 网进行施工放样首先放出墩位中心线，再放各桩位中心线，并应设置护桩（护 桩应设置在稳定的基础上） 施工单位的放样结果应报监理核查，待监理同意后 方可进行下步施工必要时，应将控制水准点与国家水准点进行联测三、护筒埋设 护筒应设固定桩位，引导钻头方向，隔离地面水，保护孔口不坍塌，并保证 孔内水位（泥浆）高出地下水或施工水位一定高度，形成静水压力（水头） ，以 保护孔壁不坍塌等作用。
1. 一般要求1）钢护筒埋设应坚实不漏水；护筒入土较深时，宜以压重、振动、锤击或 辅以筒内除土等方法沉入深水中的钢护筒要采取防止变形的措施2） 护筒内径比桩径稍大：当护筒长度在 2 m- 6m范围时，有钻杆导向的正、 反循环回转钻护筒内径宜比桩径大 20cm^ 30cm；冲击钻护筒内径比桩径宜大 30cm^40cm深水处的护筒内径宜比桩径大 40cm3） 护筒顶面高度：当采用反循环回转方法钻孔时，护筒顶面应高出地下水位 2.0m 以上；采用正循环回转方法钻孔时，护筒顶面的泥浆溢出口底边，当地 质良好，不易坍孔时，宜高出地下水位 1.0m - 1.5m 以上，当地质不良、容易坍 孔时，应高出地下水位1.5m〜2.0m；采用其他方法钻孔时，护筒顶面宜高出地 下水位 1.5m-2.0m4） 护筒的埋置深度：① 旱地或浅水处，对于粘质土不小于 1.0m〜1.5m，对于砂类土应将护筒周 围0.5m〜1.0m范围内土挖除，夯填粘质土至护筒底 0.5m以下② 深水及河床软土、淤泥层较厚处，应尽可能深入到不透水层粘质土内 1m〜1.5m;河床下无粘质土层时，应沉入到大砾石、卵石层内 0.5 m〜1.0m。
5） 护筒接头处要求内部无突出物，能够耐压、拉、不漏水6） 护筒平面位置的偏差一般不得大于 5cm,护筒倾斜度的偏差不大于1%2. 护筒的埋设和沉入护筒埋设是钻孔施工的首道工序， 护筒平面位置与竖直度准确与否， 护筒周 围和护筒底脚是否紧密、 不透水等均对成孔和成桩的质量都有重大影响 埋设时，护筒中心轴线应对正测量标志的桩位中心，其偏差不得大于 5cm并严格保护护筒的竖直位置护筒下沉完毕后，测量其中心位置是否正确，护筒是否竖直第四节 泥浆配置及设备泥浆的性能指标对钻孔中的护壁效果和成孔质量有很大影响， 在施工中，应 严格控制泥浆性能指标一、泥浆的性能要求 泥浆的主要性能有：相对密度、粘度、静切力、含砂率、胶体率、失水率、 酸碱度（PH值）各个指标之间是相互影响的1. 相对密度：泥浆的相对密度是泥浆与 4C时同体积水的质量之比，对钻 孔孔壁稳定性有重要影响，在钻孔过程中必须按规定频次进行检测2. 粘度：粘度是液体或混合液体运动时， 各分子或颗粒之间产生的摩擦力 粘度大的泥浆，产生的孔壁泥皮厚，对防止翻砂，阻隔渗漏有利，对悬浮携带钻 碴的能力强但粘度过大，则易“糊钻” ，影响泥浆泵的正常工作，增加泥浆净 化的困难， 进而影响钻进速度。
粘度过小， 钻碴不易悬浮， 泥皮薄， 对防止翻砂、 渗漏不利此指标是钻孔中检测项目之一3. 静切力：静切力是静止的泥浆，受外力开始流动所需的最小的力泥浆 静切力要适当，如太大，则流动阻力大，流往沉淀池的泥浆中的钻碴不易沉淀， 影响净化速度，使泥浆相对密度过大，钻进速度降低；如太小，则悬浮携带钻碴 效果不好，钻进速度也会降低4. 含砂率：含砂率是泥浆内所含的砂和粘土颗粒的体积比泥浆含砂率大 时，会降低粘度，增加沉淀，容易磨损泥浆泵此指标是钻孔中检测项目之一5. 胶体率：胶体率是泥浆静止后，其中呈悬浮状态的粘土颗粒与水分离的 程度，以百分比表示， 胶体率高的泥浆， 粘土颗粒不易沉淀， 悬浮钻碴的能力高， 否则反之终孔前，此指标是检测项目之一6. 失水率：失水率又叫失水量或渗透量，是泥浆在钻孔内受内外水头压力 差的作用下在一定时间内渗入地层的水量以 ml/30min 为单位7. 酸、碱度：以PH值表示，PH值等于7为中性泥浆，小于7为酸性，大 于7为碱性此指标是钻孔中检测项目之一二、 泥浆性能指标根据钻孔方法和土层情况，调制的钻孔泥浆及经过循环净化的泥浆性能指标 可参照表1-1执行三、 泥浆的制备1. 粘土的选择粘土以水化快、造浆能力强、粘度大的膨润土或接近地表经过冻融的。
