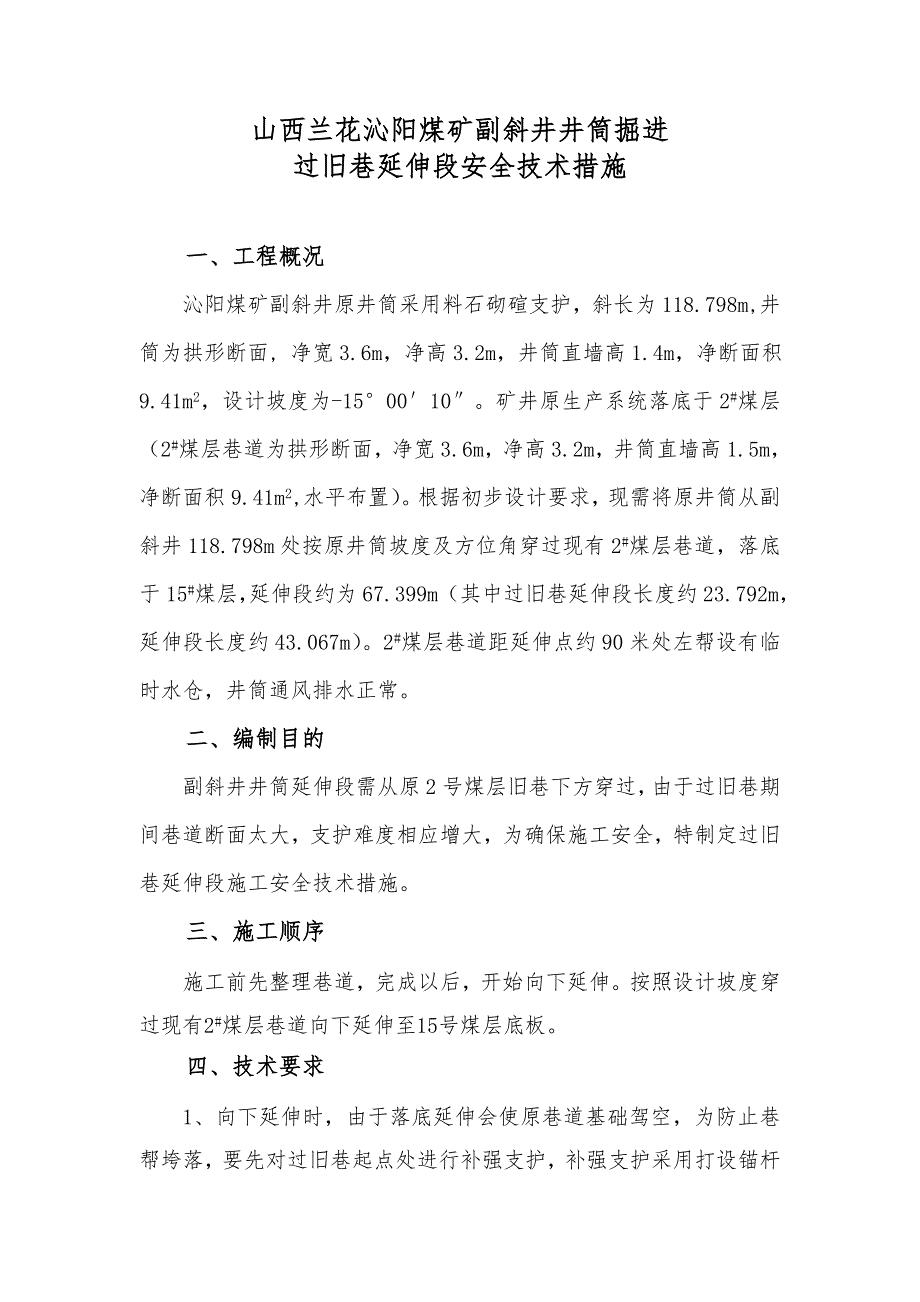

山西兰花沁阳煤矿副斜井井筒掘进过旧巷延伸段安全技术措施一、工程概况沁阳煤矿副斜井原井筒采用料石砌碹支护，斜长为 118.798m,井筒为拱形断面, 净宽 3.6m，净高 3.2m，井筒直墙高 1.4m，净断面积 9.41m2，设计坡度为-15°00′10″矿井原生产系统落底于 2#煤层（2 #煤层巷道为拱形断面，净宽 3.6m，净高 3.2m，井筒直墙高1.5m，净断面积 9.41m2,水平布置） 根据初步设计要求，现需将原井筒从副斜井 118.798m 处按原井筒坡度及方位角穿过现有 2#煤层巷道，落底于 15#煤层，延伸段约为 67.399m（其中过旧巷延伸段长度约 23.792m，延伸段长度约 43.067m） 2 #煤层巷道距延伸点约 90 米处左帮设有临时水仓，井筒通风排水正常二、编制目的副斜井井筒延伸段需从原 2 号煤层旧巷下方穿过，由于过旧巷期间巷道断面太大，支护难度相应增大，为确保施工安全，特制定过旧巷延伸段施工安全技术措施三、施工顺序施工前先整理巷道，完成以后，开始向下延伸按照设计坡度穿过现有2 #煤层巷道向下延伸至15号煤层底板四、技术要求1、向下延伸时，由于落底延伸会使原巷道基础驾空，为防止巷帮垮落，要先对过旧巷起点处进行补强支护，补强支护采用打设锚杆配合戴帽点柱的方式。
补强支护的范围应超过受影响范围前后各5米2、在巷帮两侧受影响部位基础处提前打设 3 排锚杆，锚杆间距0.8 米，排距 0.5 米，五花布置锚杆规格：采用杆体为 φ20mm 左旋无纵筋螺纹钢锚杆，长度为 2000mm锚固方式：采用两支锚固剂进行锚固，一支 Z2360 和 1 支 K2335，锚杆预紧力矩不小于150N·m锚杆托盘：采用 150×150×10mm 拱形高强度托盘补强支护完成后，应对锚杆进行预紧力试验和锚杆拉拔试验，以检验锚杆的锚固质量检验合格后方可继续向前掘进作业3、现场要准备足够数量的木料、背板、木楔以及施工用具，基础挖空时要及时进行临时支护，临时支护采用戴帽点柱的方式进行木桩、托盘、木楔子等临时支护材料必须码放整齐，分类摆放在距掘进工作面 10m 以内的位置木桩备用数量不少于 10 根，托盘不少于 10 块，木楔子不少于 20 个托板长度约 800mm，厚度约 60mm 左右4、施工先从破底开始，破底先采用风镐进行，待破底厚度达到0.6m以上时，采取打浅眼、少装药、放小炮的方法进行施工必须严格控制各炮眼装药量，以减小对原有井筒的破坏5、空顶距不超过 0.8 米,每施工 5 米要及时进行永久支护。
永久支护采用混凝土浇筑，浇筑厚度为 300mm,混凝土强度等级不低于C30永久支护基础必须打在实底上，掏槽深度不得小于 15 公分，和上部墙体连接处要背紧打实6、过旧巷延伸段施工完毕超过5米后，方可进行正常爆破作业，采用光面爆破技术,中深孔全断面爆破法施工五、安全技术措施1、施工前所有施工人员必须认真学习该措施，并经考试合格方可上岗作业；2、每个施工人员必须严格遵守各项安全管理制度，杜绝“三违”现象发生；3、施工人员不仅要做好自我保护工作，同时，应避免因自身行为伤害到其它人，做好“自保、互保、联保”工作；4、所有爆破作业人员，必须熟悉爆破材料性能，熟悉《煤矿安全规程》的有关规定；5、爆破工作必须由专职爆破工担任，严格按照作业规程及爆破说明书要求进行爆破作业，严格执行“一炮四检”制度及“三人连锁放炮”制度；6、炮眼封泥要用水炮泥，水炮泥外剩余的炮眼部分应用粘土炮泥或用不燃性的、可塑性松散材料制成的炮泥封实严禁用煤粉或其他可燃性材料作炮眼封泥；无封泥、封泥不足或不实的炮眼严禁爆破；严禁裸露爆破，严禁放糊炮，严禁非发爆器起爆；7、爆破后，待工作面的炮烟吹散，爆破工、瓦斯检查工、班组长必须首先巡视爆破地点，检查通风、瓦斯、煤尘、顶板、拒爆、残爆等情况，如有危险情况，必须立即处理；8、严格执行瓦斯检查制度，每班必须设专人检查瓦斯。
坚持停电、瓦斯超限撤人制度每班至少检查2次瓦斯；9、每班接班前班长必须首先弄清工作面通风、瓦斯、供电情况，确认安全后方可进入掘进头，进入掘进头必须首先清理顶帮活矸，检查好超前支护后方能作业；10、采掘工作面及其他作业地点风流中瓦斯浓度达到0.8%时，必须停止用电钻打眼；爆破地点附近20m范围以内风流中瓦斯浓度达到0.8%时，严禁爆破；11、采掘工作面及其他作业地点风流中、电动机或其开关安设附近20m以内风流中瓦斯浓度达到1.2%时，必须停止作业，切断电源，撤出人员，进行处理；12、要严格执行敲帮问顶制度，敲帮问顶必须由有经验的人员进行，并有专人监护，敲帮问顶人员必须站在支护完好的地点用长柄工具进行，同时要确保退路安全；13、施工过程中，要由有经验的老员工观察顶板，发现有异常情况要立即停止作业，撤出人员，待处理好才能进入工作面作业；14、跟班队长、安全员要现场指挥、现场监督各班必须严格执行交接班制度，交班时必须现场向下一班交代清楚工作面情况； 15、打设锚杆时，要确保锚杆托盘紧贴巷壁、预紧力达到设计要求；严禁在托盘后充填杂物；16、其它未述事项严格按《煤矿安全规程》要求执行甘肃煤炭第一工程有限责任公司沁阳煤矿工程项目部2014 年 3 月 28 日山西兰花沁阳煤矿副斜井井筒掘进过旧巷延伸段安全技术措施编制单位：甘肃煤炭第一工程有限责任公司兰花沁阳项目部编 制 人：姜亚飞审 核 人：林典幼编制日期：2014 年 3 月 28 日。
