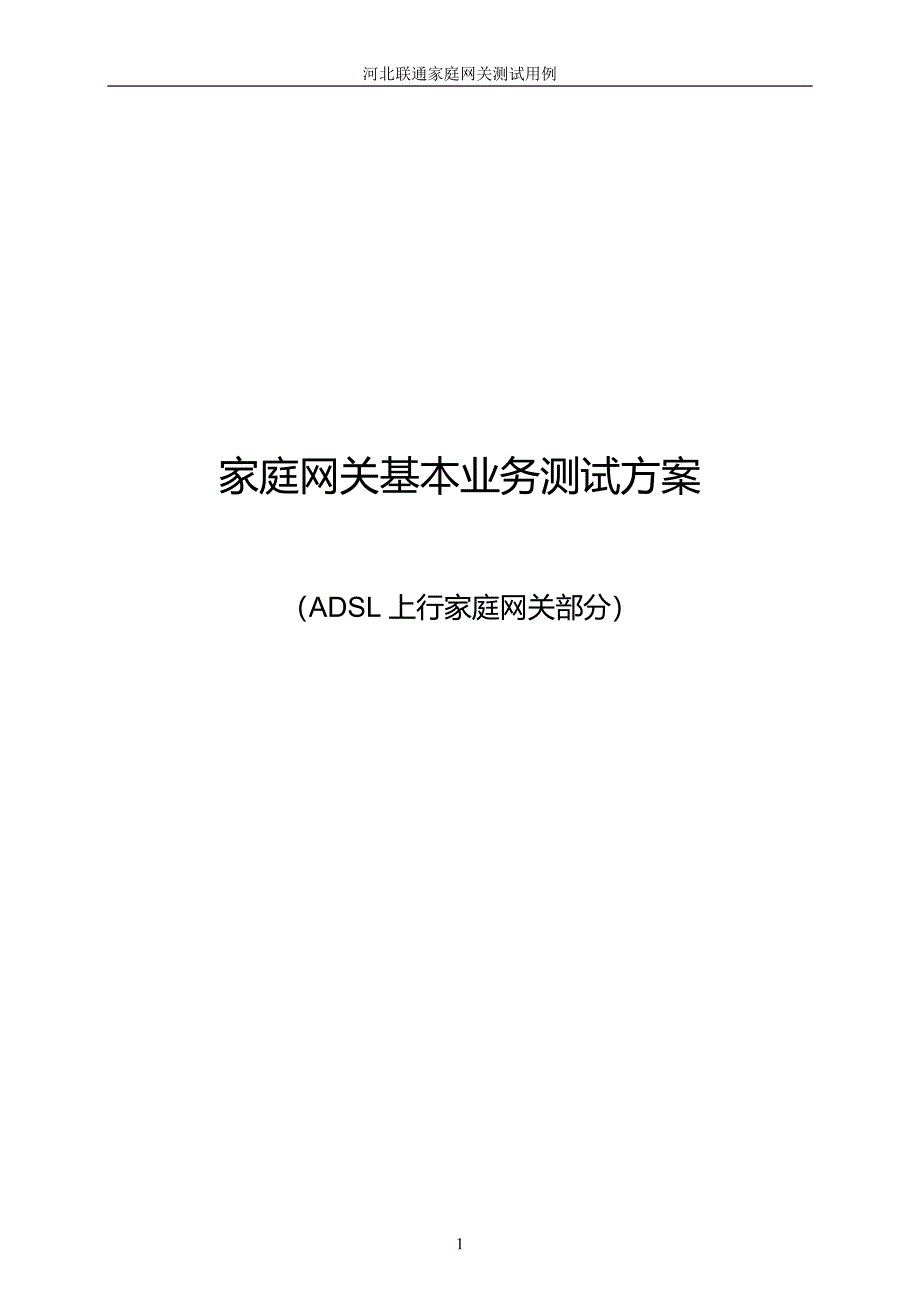

河北联通家庭网关测试用例家庭网关基本业务测试方案（ADSL上行家庭网关部分）7目录1 测试组网方案 12 物理接口测试 22.1 用户侧接口功能测试 23 业务测试 33.1 上网业务及数据转发功能测试 33.2 WLAN AP功能测试 83.3 远程配置管理测试 103.4 家庭网关3G上网卡测试 124 测试项目及结果汇总 141 测试组网方案家庭网关测试组网方案如下图1所示图1. 家庭网关测试组网方案2 物理接口测试2.1 用户侧接口功能测试测试编号：LAN_ETHERNET_PORT_1 （2.1.1）测试项目：用户侧以太网接口基本功能测试测试目的：测试用户侧以太网接口是否是10/100 Base-T Ethernet接口，是否支持自动速率协商，是否支持全双工/半双工模式，是否支持直连网线连接方式测试条件：1. 家庭网关上电启动正常；2. 通过直连网线将终端用户侧以太网接口与PC机以太网接口连接；3. 正确配置PC机的IP地址，使其和终端的维护IP在同一网段测试步骤：1. 将PC机网口设为10Mbps/半双工；2. 检查家庭网关是否可以与计算机按照设置的速率和双工方式进行连接，如通过Ping方式检查是否可以Ping通网关的维护IP地址（192.168.1.1）；3. 分别将PC机网口改为10Mbps/全双工、100Mbps/半双工、100Mbps/全双工，重新进行上述步骤2的测试。
通过标准：1. PC机和家庭网关之间通过直连线连接，能够自动适应上述四种速度/双工方式，且工作正常测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：3 业务测试3.1 上网业务及数据转发功能测试测试编号：DATA_BRIDGE_1(3.1.1)测试项目：桥接模式上网业务测试测试目的：测试是否支持桥接方式连接互联网测试条件：1. 家庭网关上电启动正常，SSID－1正常启用测试步骤：1. 在家庭网关上建立一条桥接WAN连接，并将该连接与SSID-1、LAN1～LAN4绑定；2. 将PC1连接到LAN1～LAN4中任一端口，做PPPoE拨号，查看PC1是否能够上网；3. 将PC2连接SSID-1，做PPPoE拨号，查看PC 2是否能够上网通过标准：1. 步骤2、3中，PC 1和PC2能够同时获取地址并能上网。
测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：测试编号：DATA_ROUTE_1(3.1.2)测试项目：路由模式上网业务测试测试目的：测试是否支持路由方式连接互联网测试条件：1. 家庭网关上电启动正常，SSID－1正常启用测试步骤：1. 在家庭网关上建立一条路由WAN连接，开启NAT功能，并进行PPPoE拨号获得地址；2. 将PC1连接到LAN1～LAN4中任一端口，使用DHCP方式获取地址，查看PC1是否能够上网；3. 将PC2连接SSID-1，使用DHCP方式获取地址，查看PC 2是否能够上网通过标准：1. 步骤2、3中，PC 1和PC2能够同时获取网关LAN侧IP地址并能上网测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：测试编号：DATA_DNS_1(3.1.3)测试项目：DNS Relay功能测试测试目的：测试是否支持家庭网络内部设备的DNS请求转发测试条件：1. 家庭网关上电启动正常；2. 通过直连网线将家庭网关LAN口与PC机以太网接口连接；3. 在BAS上配置PPPoE拨号分配的IP地址池、DNS Server的IP地址等信息。
测试步骤：1. 在家庭网关上建立一条路由WAN连接，开启NAT功能，并进行PPPoE拨号获得地址，并将连接PC的LAN口绑定该连接；2. 家庭网关启用DHCP Server功能，配置DHCP Server分配的IP地址段等参数；3. 连接到LAN口的PC机通过DHCP方式获取IP地址及DNS Server，检查PC自动获取的DNS Server是否为家庭网关维护IP（192.168.1.1），检查PC正确获取IP地址后是否可以进行WWW等上网业务通过标准：1. 步骤3中，PC能够自动获取IP地址，自动获取的DNS server地址是家庭网关维护IP（192.168.1.1），PC机可以正常进行WWW等上网业务测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：测试编号：DATA_DHCP_1(3.1.4)测试项目：DHCP功能测试测试目的：测试家庭网关是否支持DHCP Server功能测试条件：1. 家庭网关上电启动正常。
测试步骤：1. 家庭网关启用SSID－1，设置VLAN1和SSID－1、LAN1口绑定（DHCP方式）；2. 将两台PC（PC 1～PC 2）分别连接到家庭网关的LAN1、SSID－1；3. 配置家庭网关启用DHCP Server功能，配置可分配的地址区间为192.168.1.10～192.168.1.20；4. 检查PC 1、PC 2是否可通过DHCP获取到配置区间内的私网IP地址（192.168.1.10～192.168.1.20）通过标准：1. 步骤4中，PC 1和PC 2能获取到配置区间内的私网（192.168.1.10～192.168.1.20）IP地址测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：测试编号：DATA_NAT_1(3.1.5)测试项目：NAT功能测试测试目的：测试是否支持NAT，NAPT功能测试条件：1. 家庭网关上电启动正常；2. 通过直连网线将家庭网关LAN口与PC机以太网接口连接。
测试步骤：1. 家庭网关设置工作于路由模式（如PPPoE方式），并可以通过Web方式登陆该家庭网关；2. 在Web上启动家庭网关的DHCP Server功能，并配置DHCP Server分配的IP地址段等参数；3. 连接到LAN口的PC机通过DHCP方式获取地址，检查PC是否可以正确获取IP地址，PC是否可以正常上网通过标准：1. 步骤1中，PPPoE方式拨号成功，可以正确获取IP地址；2. 步骤3中，LAN口的PC机可以正常上网测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：3.2 WLAN AP功能测试测试编号：WLAN_FUNCTION_1(3.2.1)测试项目：WLAN启用/禁用WLAN功能测试（软件/硬件开关）测试目的：测试是否支持WLAN 的启用和禁用的基本功能测试条件：1. 家庭网关上电启动正常，默认WLAN 功能应启用。
测试步骤：1. 使用PC1连接到家庭网关的LAN1口，登陆Web配置一条WAN连接（DHCP模式、静态地址模式或PPPoE模式），启用NAT功能；2. 正确设置WLAN接入终端的各参数，检查WLAN接入终端和家庭网关的连接状态，检查WLAN接入终端是否能正确获取IP 地址，是否可以访问公网；3. 通过Web/外部按钮关闭WLAN功能，检查家庭网关外部WLAN 接口指示灯、Web 页面上的WLAN开关状态，检查WLAN接入终端连接状态；4. 通过Web/外部按钮打开WLAN功能，检查家庭网关外部WLAN 接口指示灯、Web页面上的WLAN 开关状态，检查WLAN接入终端连接状态，检查WLAN接入终端是否能正确获取IP地址，是否可以访问公网通过标准：1. 步骤2中WLAN接入终端应该能正常建立连接，能正确获取IP地址，可以访问公网；2. 步骤3中WLAN 指示灯应熄灭、Web 页面上的WLAN开关状态显示为关，WLAN接入终端应该无法连接；3. 步骤4中WLAN 指示灯应常亮、Web页面上的WLAN开关状态显示为开，WLAN接入终端可以正常建立连接测试结果：□ 通过（OK） □ 部分通过（POK） □ 不通过（NOK）签字：测试人员： 年 月 日厂家人员： 年 月 日测试说明：测试编号：WLAN_ACCESS_SECURITY_1（3.2.2）测试项目：WLAN接入安全基本功能测试测试目的：测试家庭网关是否支持无线安全接入基本功能测试条件：1. 家庭网关上电启动正常；测试步骤：1. 家庭网关启用DHCP Server 功能，正确配置WLAN接入终端的加密方式及密钥，身份验证设置为WPA-PSK方式，加密方式为AES/TKIP；2. 检查WLAN接入终端与家庭网关的连接状态，是否能获取IP地址，是否能Ping通家庭网关；3. 家庭网关WLAN身份验证为WPA2－PSK，加密方式为AES/TKIP，并正确设置相关参数；4. 重复步骤2。
通过标准：1. 步骤2中WLAN接入终端应该能成功连接，能够成功获取IP地址，并Ping 通家庭网关；2. 步骤4 中。
