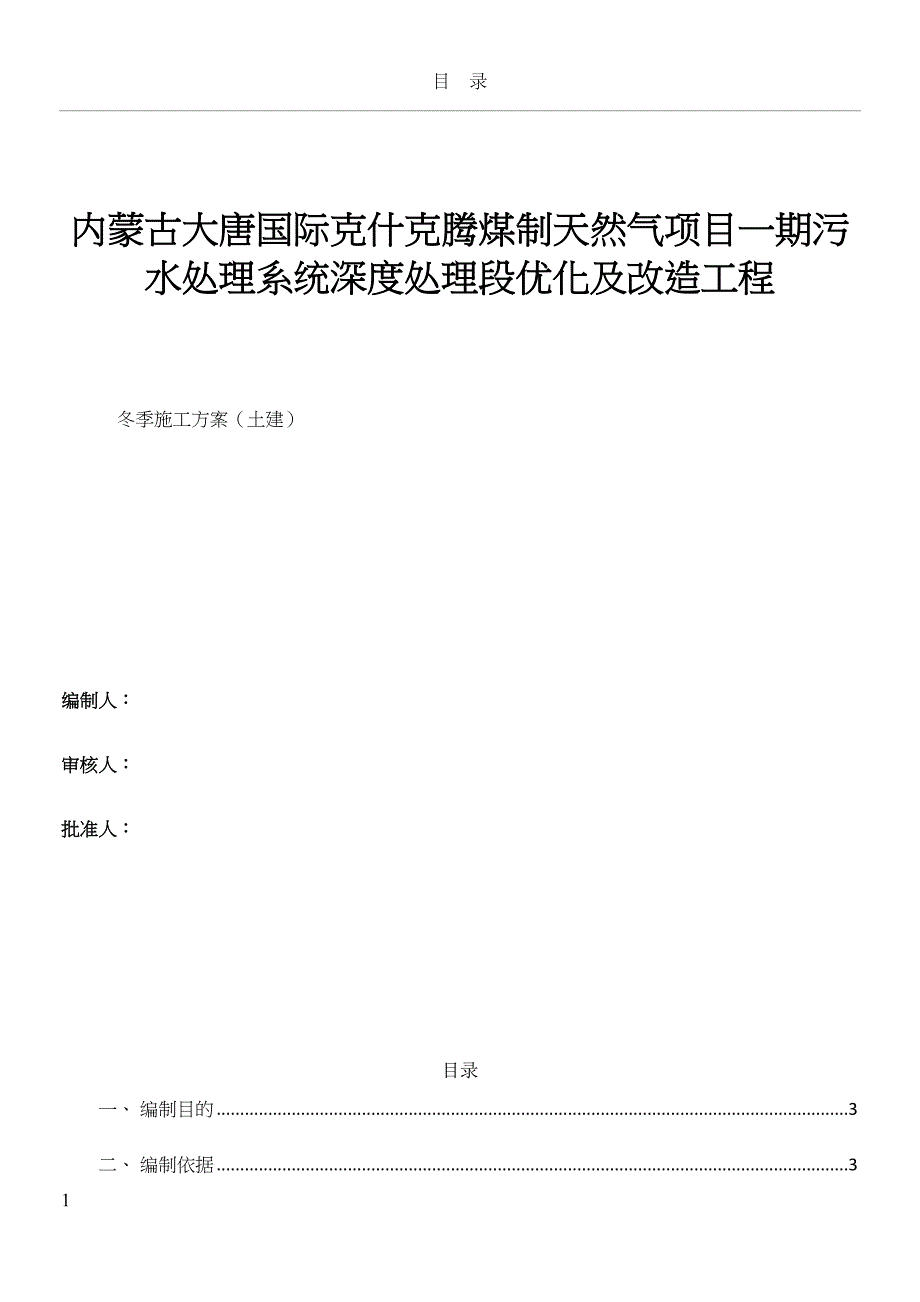

目 录内蒙古大唐国际克什克腾煤制天然气项目一期污水处理系统深度处理段优化及改造工程 冬季施工方案（土建）编制人： 审核人： 批准人： 目录一、 编制目的 3二、 编制依据 3三、 工程概况 4四、 现场自然条件 41． 地理位置 42． 地形地貌 53． 气象条件 5五、 冬季施工准备 8六、 冬季施工措施 91． 土方工程 92． 钢筋工程 93． 混凝土工程 104． 砌筑工程 145． 钢结构工程 156． 防腐工程 15七、 安全保证措施 16八、 文明环保措施 16九、 备注及说明 17一、 编制目的克什克腾旗达尔罕（达日罕）乌拉苏木（乡）境内的锡腾开（海）地区冬季气温低,风、雪天气较多,极端最低气温达到-43.0℃受冬季条件及环境等不利因素的影响，为确保冬季施工安全生产、保证施工质量,促进项目施工安全、优质、高效的运行，保障施工机械、设备不受意外损坏，及人身健康与财产安全，故根据冬季施工的特点、规范和要求，特制定本方案。
二、 编制依据《建筑工程冬期施工规程》JGJ104-2011《混凝土结构工程施工质量验收规范》GB50204-2015《混凝土结构工程施工规范》GB50666-2011《钢筋焊接及验收规程》JGJ18-2012《建筑施工安全检查标准》JGJ59-2011三、 工程概况内蒙古大唐国际克什克腾煤制天然气项目一期污水处理系统深度处理段优化及改造工程，主要将生产装置区来的气化酚氨回收稀酚水、甲醇废水、工厂生活及化验污废水、初期雨水及地坪冲洗水、事故池非经常性来水等污废水收集后送入综合调节池进行水质水量调节，进入有机污水处理装置，有机污水处理装置由主生化段和深度处理段组成，生化处理段原设计工艺路线为综合调节池+水解酸化池+A/O池+二沉池；主生化段出水进入深度处理段处理，深度处理段原设计工艺路线为缓冲水池+活性焦吸附池+混凝池+沉淀池+中间水池+曝气生物滤池+变孔隙滤池+回用水池，出水进入后续回用段膜处理装置处理，经膜处理装置处理后的回用产水送综合水池回用，膜后浓水经机械加速澄清池沉淀后经超滤、纳滤、反渗透装置处理，产水送综合水池回用，浓水经浓水反渗透送多效蒸发处理此次优化及改造主要是对原有O池进行升级改造，新增高效沉淀池和臭氧协同催化装置，达到去除悬浮物增强氧化处理效率、降低运行成本的目的。
四、 现场自然条件1． 地理位置克什克腾旗位于内蒙古自治区赤峰市西北部，西北与锡林郭勒盟接壤，东南距离赤峰市区约220km，距离锡林浩特市165km克什克腾旗地区山脉连绵，沟壑纵横，地势起伏较大省际公路呼海大通道（S105）、集通铁路途经克什克腾旗旗政府所在地经棚镇，交通条件便利厂址位于克什克腾旗达尔罕（达日罕）乌拉苏木（乡）境内的锡腾开（海），位于经棚镇（克什克腾旗政府所在地）西南方向，南距呼海大通道约10公里，集通铁路在呼海大通道北侧2.5公里处通过厂址东北方向距离经棚镇68公里，西南方向距离浩来呼热镇12公里2． 地形地貌厂址为风积沙地，地势开阔平坦，局部略有起伏，标高在1322m～1330m之间，南高北低3． 气象条件（1）气压（hpa）由1959～2003年共45年资料统计，求得累年逐月平均气压值见下表：累年逐月平均气压值月份一二三四五六七八九十十一十二全年平均气压hpa904.8904.1901.7908.2896.6894.5894.0897.5901.7904.6905.1905.3900.7（2）气温（℃）由1959～2000年资料统计的气温情况见下表：累年逐月平均气温月 份一二三四五六七八九十十一十二全年平均气温（℃）-17.0-13.6-5.35.012.717.320.017.311.84.1-13.0-13.92.8平均最高气温（℃）-10.8-6.22.112.320.324.326.425.119.811.90.8-8.09.8平均最低气温（℃）-21.8-19.2-11.3-1.95.010.514.312.25.1-2.3-11.2-18.3-3.2累年极端最高气温为37.8℃，发生于1981年7月18日，2000年7月15日。
累年极端最低气温为-33.2℃，发生于1998年12月★备注：以上仅为克什克腾旗广义的气温数据，厂址位于克什克腾旗达尔罕（达日罕）乌拉苏木（乡）境内的锡腾开（海），平均气温要比上述数据低5~10℃，气候条件更加恶劣平均气温十月-6.0℃、十一月-18.0℃、十二月-21.0℃极端最低气温达到-43.0℃!（3）相对湿度（%）由1959～2003年资料统计的相对湿度见下表：累年逐月平均相对湿度月 份一二三四五六七八九十十一十二全年相对湿度（%）65615343435869706255586358（4）降水量（mm）由1959～2000年资料统计的平均降水量见下表：累年逐月平均降水量月份一二三四五六七八九十十一十二全 年降水量 (mm)2.23.87.614.231.066.0121.089.337.816.45.82.5397.5（5）积雪及冻土据1959～2000年实测资料统计该地区累年最大积雪深度为19cm，发生于1998年11月24日和2000年1月7日据1959～2000年实测资料统计，克什克腾地区土壤最大冻结深度为290cm，发生于1983年3月，共9天6）设计风速：收集克什克腾旗气象站1981～2003年实测历年10分钟平均最大风速资料，共计23年的风速资料，采用Gumbel型方法进行频率计算，求得50年一遇10m高10min平均最大风速为23.7m/s。
7）项目所在区域年主导风向为W风，其出现频率为18.1%，WNW风的出现频率也较高，为16.8%，静风的年出现频率为27.2%夏季静风的出现频次是一年中最高的，为36.5%近年年、季风向频率见下表及下图克什克腾气象站多年地面风向变化(2001～2004年)风向NNNENEENEEESESESSESSSWSWWSWWWNWNWNNWC冬2110.30.30.31.81.30.50.30.58.331.824.862.818.8春331.32.51.82.822.30.312.38.517.515.59.34.826夏3.331.334.37.84.32.51.31.312.58.59.37.83.836.5秋2.31.80.82.311.81.80.80.80.52.3716.318.58.53.330.8年32.11.21.92.33.72.51.70.60.71.26.418.116.87.13.727.2注：风向频率单位为%，平均风速单位为m/s厂址地区2001~2004年平均地面风玫瑰图风速（地面以上10米处）年平均风速 2.6m/s冬季最冷月（一月）平均风速 3.6m/s夏季平均风速 1.5m/s极大风速 18.0m/s基本风压 0.55kpa10m高度50年一遇设计风速。
8）年平均风速为2.6m/s，春季平均风速较高为3.5m/s，秋季平均风速较小为2.6 m/s近4年各月、年平均风速见下表厂址地区多年月、年平均风速数值（2001～2004年）月（年）123456789101112年平均风速（m/s）3.63.33.53.02.81.71.51.31.62.63.53.52.6（9）气压年平均气压 901.0hPa；最高平均气压 919.7hPa；最低平均气压 875.9hPa多年各月平均气压月份项目123456789101112年平均或极值气 压hPa平均904.3903899.9898.1897895.2894.8898.9902.9904.8905.2908901极端最低885.4883.3875.9880.3879.7878.9882.5889.8890.9889.8886.8891.7875.9极端最高918.7916.3919910.9911.6910.7906.1908.5915.9918.6926919.7919.7五、 冬季施工准备1、 人员教育冬期施工前应根据冬期方案和有关规范要求对施工人员做好冬期施工的培训教育工作，特别应加强对测温人员，特殊工种人员的培训，使冬期施工人员对冬期施工的技术要点及安全、消防注意事项做到心中有数，由项目部依据审批冬季施工方案，向各幢号长交底，幢号长向班组交底，并负责执行落实，确保冬期施工的正常进行2、 物资计划序号措施用料名称规格型号单位数量备注1.岩棉被㎡80002.温度计-50℃支10测温3.塑料布m211000养护、围护4.帆布m29000围护5.麻袋个2006.暖风机台107.铁丝14#Kg5008.盘管DN25~65m3500蒸汽管线9.阀门个20蒸汽管线10.防冻剂按搅拌站参量及砼用量计算六、 冬季施工措施1． 土方工程1）土方开挖本工程基槽上冻前已开挖完成，如有未施工的基槽采用棉被、毛毡覆盖保温：1．每日收工前，沟、槽无论是否见底，均应用棉被、毛毡覆盖保温防冻。
2．槽见底后不能及时进行下道工序，应立即对槽底进行覆盖保温2）土方回填1．房屋内部不允许用冻土回填2．所有回填地方，均必须排除积水，清除冰块等杂物其每层填铺厚度，一。
