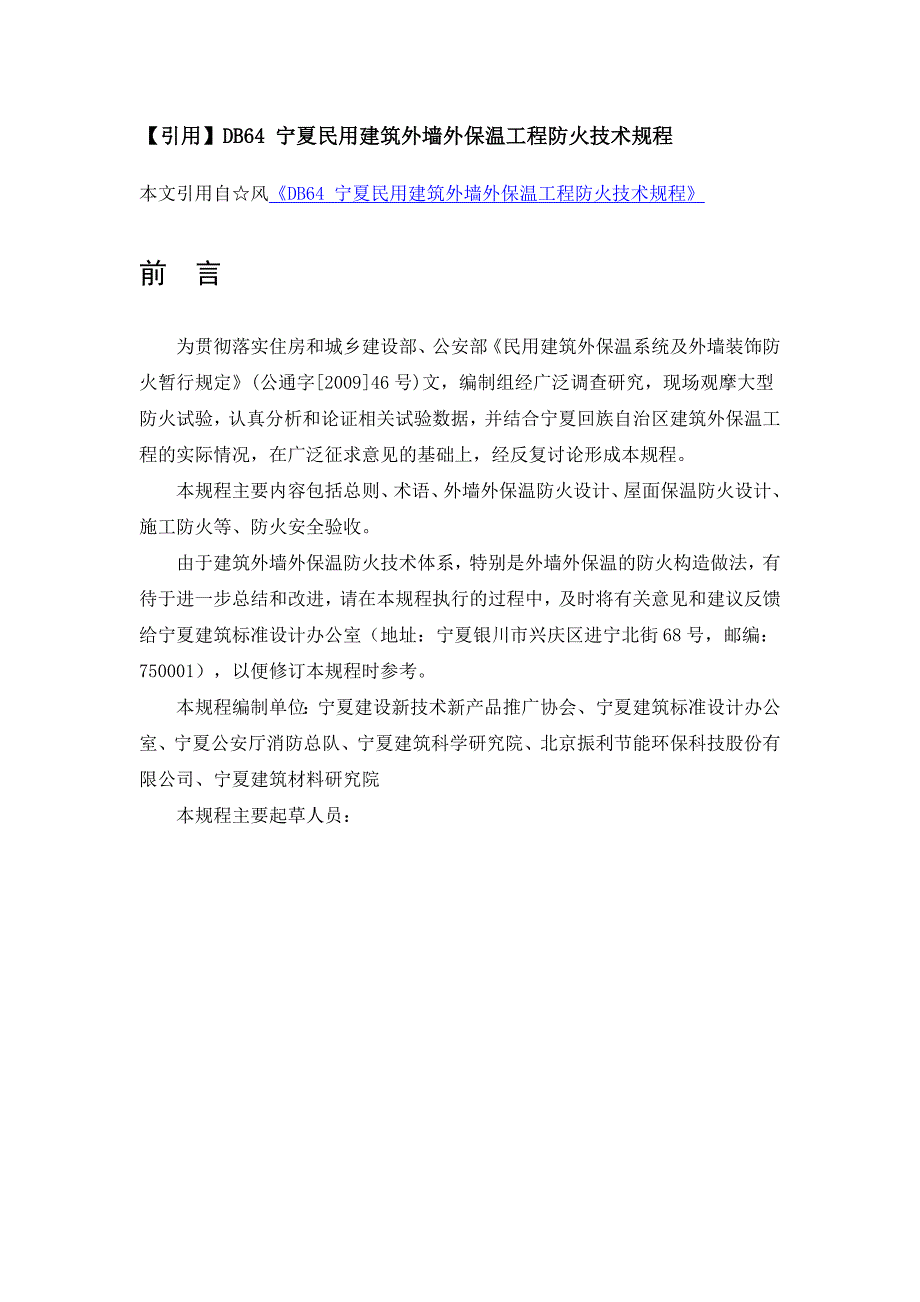

引用】DB64 宁夏民用建筑外墙外保温工程防火技术规程 本文引用自☆风《DB64 宁夏民用建筑外墙外保温工程防火技术规程》前 言为贯彻落实住房和城乡建设部、公安部《民用建筑外保温系统及外墙装饰防火暂行规定》(公通字[2009]46号)文，编制组经广泛调查研究，现场观摩大型防火试验，认真分析和论证相关试验数据，并结合宁夏回族自治区建筑外保温工程的实际情况，在广泛征求意见的基础上，经反复讨论形成本规程本规程主要内容包括总则、术语、外墙外保温防火设计、屋面保温防火设计、施工防火等、防火安全验收由于建筑外墙外保温防火技术体系，特别是外墙外保温的防火构造做法，有待于进一步总结和改进，请在本规程执行的过程中，及时将有关意见和建议反馈给宁夏建筑标准设计办公室（地址：宁夏银川市兴庆区进宁北街68号，邮编：750001），以便修订本规程时参考本规程编制单位：宁夏建设新技术新产品推广协会、宁夏建筑标准设计办公室、宁夏公安厅消防总队、宁夏建筑科学研究院、北京振利节能环保科技股份有限公司、宁夏建筑材料研究院本规程主要起草人员：.1 建筑外墙外保温工程防火技术规程1 范围1.1 为了防止和减少建筑外墙外保温工程（以下简称外保温工程）的火灾危害，保护人身和财产安全，根据有关法律、法规，结合外保温工程的特点，制定本规程。
1.2 本规程适用于宁夏回族自治区行政区内新建、改建和扩建的建筑及既有建筑节能改造外保温工程的设计、施工及验收1.3 外墙外保温工程的设计、施工及验收，除应执行本规程外，尚应符合国家及地方现行有关标准的规定2 规范性引用文件下列文件对于本文件的应用是必不可少的凡是注日期的引用文件，仅所注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB50411 建筑节能工程施工验收规范3 术语3.1 幕墙式建筑 building curtain wall由支承结构体系、保温层与面板组成的，相对主体结构有一定位移能力或自身有一定变形能力，不承担主体结构所受作用力的建筑外围护结构或装饰性结构3.2 防火构造 fire-proof conformation具有提高外保温工程防火性能、阻止火焰蔓延功能的防火保护措施的总称3.3 防火隔离带 fire-proof belt设置在外墙外保温系统中能有效阻止火灾蔓延的带形防火构造条文说明：在公安部、住房和城乡建设部《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字【2009】46号）中，防火隔离带被作为外保温系统的主要防火构造措施提出来。
它在外保温系统中的应用涉及到防水、耐久性问题 由于防火隔离带和保温材料之间，在热应力、风荷载、水相变等外界因素的作用下，连接处的开裂是难免的，影响到防火隔离带在外保温体系的实际应用应考虑在抗裂砂浆与保温层之间增加应力缓冲层，减少裂缝发生的几率)3.4 防火界面层 fire-proof interface layer涂覆在可燃类保温材料表面提高其界面粘结能力并阻断火焰对保温层攻击的过渡层3.5 防火保护层 fire-proof protection layer覆盖在可燃保温层表面的系统构造层，可有效阻止火焰对可燃保温层的攻击和避免火灾蔓延条文说明：防火保护层包括保温层外侧的不燃或难燃保温浆料、不燃抹面砂浆、不燃饰面材料，对只有抗裂砂浆和饰面材料的系统，也称为防火保护层不燃或难燃保温浆料，有膨胀玻化微珠砂浆、胶粉聚苯颗粒保温浆料等防火保护层的厚度和质量稳定性，将直接决定系统层面受到热量或火焰侵袭时对内侧保温材料的保护能力)3.6 空腔 cavity保温层与基层墙体、保温层与面板之间的空气层条文说明：空腔对外保温系统的防火性能有很大影响非闭合空腔构造的存在可能为系统中保温材料的燃烧提供充足的氧，在火灾发生后会，加速火灾的蔓延。
因此，在建筑外保温系统中应尽量避免形成非闭合空腔特别是在幕墙类建筑中，一定要采用A级材料对空腔进行封堵)3.7 等效热固型、热塑型保温材料组成的外墙外保温系统，通过采用无空腔粘贴、封闭空腔、加厚防火保护层、设置防火隔断（防火隔离带）等措施，达到外墙耐火极限和对火反应性能要求的构造做法3.8 点火性 ignitability在有火源或火种的条件下，材料是否能够被点燃而引起燃烧的性能3.9 对火反应 reaction to fire指在规定试验条件下，制品在火灾作用下由于自身分解而助长火灾的反应3.10 保温装饰板 insulation decorative board在工厂加工制成，外表带有装饰饰面的复合保温板材3.11 热固型保温材料 thermosetting insulation material遇火表面形成炭化层，无燃烧滴落物或微粒产生的有机保温材料3.12 热塑型保温材料 thermoplastic insulation material遇火收缩、熔化，有燃烧滴落物或微粒产生的有机保温材料条文说明：目前，热固型保温材料包括改性酚醛泡沫板和硬泡聚氨酯，热塑型保温材料指聚苯乙烯泡沫塑料(模 塑聚苯板（阻燃型）和挤塑聚苯板（原生料阻燃型）。
这两类材料从燃烧特征上看有着本质的区别，因而其引起火灾蔓延的危险也不相同，因此，应区别对待热固型 保温材料和热塑型保温材料，采取不同的防火构造经过中国建筑科学研究院防火所多次大型窗口火、墙角火模型试验，证明热固型保温材料遇火时，只发生炭化， 不熔化、无熔融滴落物生成，不会形成二次火源，而热塑型保温材料遇火时，表面收缩、熔融，有熔融滴落物产生，会形成二次火源，因此，热固型保温材料的防火性能比热塑型保温材料强经粘贴硬泡聚氨酯板薄抹灰窗口火试验观摩，得出结论意见为：（1）热固型保温材料与热塑型保温材料在燃烧过程中具有明显差异，对相应的外墙外保温系统的适用范围应区别对待采用聚氨酯硬泡、酚醛泡沫等热固型保温材料的外墙外保温系统具有更稳定的防火安全性能，可以适当地扩大其使用范围；（2）试验结果表明，热固型保温材料可作为防火隔离带材料用于防火构造，能有效地阻止火灾的蔓延；（3）试验结果表明，采用C级的热固型保温材料的外墙外保温系统，不具有火焰传播性，实际应用时不必再设置防火隔离带因此，本规范中对热固型保温材料和热塑型保温材料在建筑外保温领域中的适用范围作了不同的规定)4 防火设计4.1 一般规定4.1.1 外保温工程所用材料及系统的燃烧性能等级和耐火极限应符合现行建筑防火规范的有关规定。
外墙外保温系统防火构造应符合公安部、住房与城乡建设部颁布的《建筑外保温防火措施暂行规定》的要求4.1.2 外墙外保温系统在采取防火构造措施后，除应符合防火性能要求外，尚应满足外墙外保温系统耐候性能等要求4.1.3 建筑设计文件中应包括建筑外墙外保温系统（包括幕墙系统）的防火性能要求及主要构造做法工程建设各方不得擅自修改设计文件4.1.4 本规程将民用建筑外墙外保温系统分成非幕墙式建筑和幕墙式建筑两大类设计时应分别执行幕墙式建筑、非幕墙式建筑外墙外保温的防火设计规定4.1.5 外墙外保温系统中采用的保温材料燃烧性能等级不得低于E级，并应优先采用高于E级的保温材料保温材料燃烧性能为E级时，表面应涂覆聚合物胶浆防火界面层条文说明：建筑外保温系统存在火灾危险性的根本原因在于所使用材料的可燃性，因此本规范中强调要正确处理建筑工程保温效果与防火安全的关系，积极选用A1、A2级保温材料但目前在我国A1、A2级保温材料暂时还不能完全满足建筑工程应用需要的国情下，将保温材料的燃烧性能等级限定为不得低于E级，这是对保温材料最基本的要求，必须严格执行，否则无法保证外保温系统的防火安全性能)4.1.6 采用粘贴保温板系统时，抹面砂浆应将保温层完全覆盖。
首层抹面砂浆厚度应≥6mm，其他楼层次抹面砂浆的厚度应≥3mm当抹面砂浆作为防火保护层，且厚度超过16mm时，应采取防裂措施防火保护层不包括外墙饰面层条文说明：各类粘贴外墙外保温系统的保温板外应有不小于3mm的防火保护层干挂板材（石材、瓷板、纤维水泥板、金属板等）带龙骨体系的保温层，其表面也应有不小于3mm的防火保护层（可以是砂浆或其他保护层）覆盖由于首层的安全隐患较高，故保护层的厚度应加强到不小于6mm)4.1.7 外墙外保温系统中，保温层与基层墙体之间以及保温层与饰面层之间不应形成非闭合的空腔保温层外加设龙骨，干挂饰面块材时，也应按层封堵竖向的非闭合空腔条文说明：非闭合空腔的存在将加大外保温系统的火灾危险在外保温系统施工时应注意使空腔封闭，对无法封闭的非闭合空腔也一定要进行封堵，以降低火灾蔓延的危险)4.1.8 外墙外保温系统设置防火隔离带时，防火隔离带与基层墙体之间不得有空腔防火隔离带应采用燃烧性能为A1、A2级保温材料或与A1、A2级保温材料防火性能等效的复合材料防火隔离带的设置应符合下列规定：a) 防火隔离带应与基层墙体满粘，不得留有空腔；b) 防火隔离带高度不应小于300mm，宜设置在外窗洞口上方300mm～500mm处（如图1），并应沿水平方向通长、交圈设置(见图1)。
c) 不封闭阳台及阳台挡板高度小于900mm的封闭阳台，可不设置防火隔离带阳台挡板高度大于或等于900mm的封闭阳台，应沿阳台挡板底边设置防火隔离带，并应与相邻外墙防火隔离带交圈(见图1)d) 防火隔离带遇到门窗阻断时，应沿门窗洞口侧，竖向设置同宽度的防火隔离带，并与水平防火隔离带交圈 图1 防火隔离带 (条文说明：防火隔离带应具备阻止火焰传播的作用此外，由于防火隔离带和保温材料之间的材质不同，在热应力、风荷载、水相变等外界因素的作用下，两者连接处的开裂问题也必须引起重视，应采取一定的构造措施避免出现裂缝，确保其耐候性防火隔离带应保持水平方向通长、交圈设置防火隔离带遇窗阻挡时，应在窗四圈加挡火梁，与防火隔离带形成阻火隔离效果为保证阻火效果，防火隔离带应具有一定的高度（宽度），且与墙体间无空腔防火隔离带应采用A级不燃材料或与A级不燃材料等效的材料制成采用热固型保温材料，无非闭合空腔，同时在外面覆盖厚度不小于16mm的防火保护层采取这几项措施后，整个系统的防火性能可视为与A级不燃材料“等效”)4.1.9 防火性能与相应燃烧等级等效的复合保温材料应经国家相关检验部门检验确认4.2 非幕墙式居住建筑外墙外保温防火设计4.2.1 建筑高度H≥100m的居住建筑，全部外墙外保温采用不得低于A2级的保温材料。
条文说明：建筑高度大于等于100m的非幕墙式居住建筑，应采用A级保温材料，以确保其可靠的防火性能目前用于建筑外墙外保温的A级保温材料有岩棉水泥复合板、泡沫玻璃、无机保温浆料等这些A级保温材料的工程实践较少，应采取合理的构造措施，确保体系有良好的耐候性岩棉板、玻璃棉板等软质板材，易下坠、吸水率高，用于外墙外保温时应采取妥善的构造措施，确保系统整体具有良好的强度、抗裂、保温、防潮、防下坠等各项性能本款规定系指大于等于100m的居住建筑，从首层起全部外墙面保温均应符合本款要求，而并非100m以下的楼层外墙外保温可降低防火要求其他有关建筑高度的条文，均指从首层起的全部外墙面应符合该款的要求)4.2.2 建筑高度H＜100m的居住建筑，外墙外保温防火设计应符合下列规定1 全部外墙外保温宜采用不低于A2级或与A2级燃烧性能等效的保温材料2 外墙外粘贴或无网现浇采用B、C级热固型保温材料，且防火保护层厚度小于16m。
