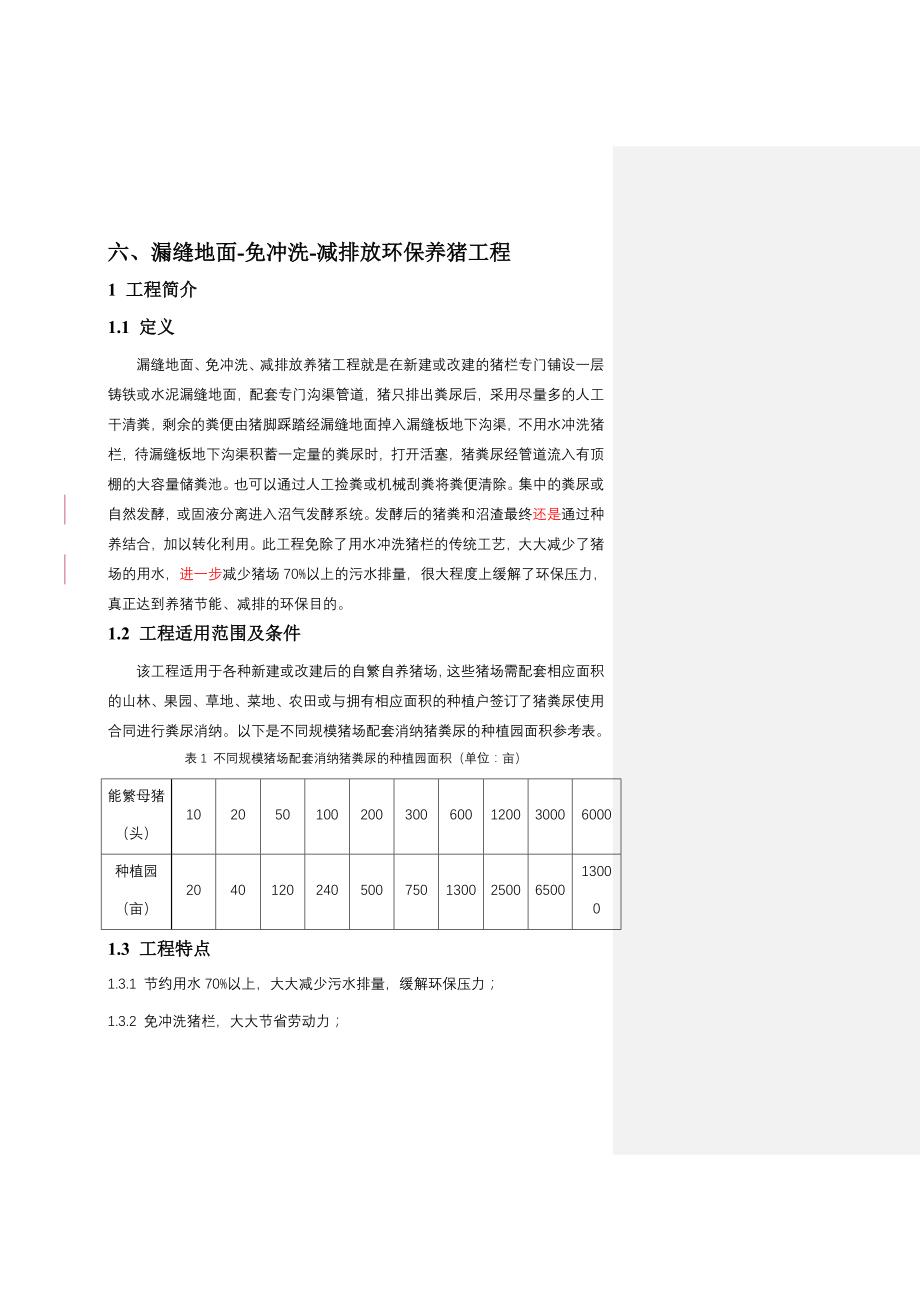

六、漏缝地面-免冲洗-减排放环保养猪工程1 工程简介1.1 定义漏缝地面、免冲洗、减排放养猪工程就是在新建或改建的猪栏专门铺设一层铸铁或水泥漏缝地面，配套 专门沟渠管道，猪只排出粪尿后，采用尽量多的人工干清粪，剩余的粪便由猪脚 踩踏经漏缝地面掉入漏缝板地下沟渠，不用水冲洗猪栏，待漏 缝板地下沟渠积蓄一定量的粪尿时，打开活塞，猪 粪尿经管道流入有顶棚的大容量储粪池也可以通 过人工捡粪或机械刮粪将粪便清除集中的粪尿或自然发酵，或固液分离进入沼气发酵系统 发酵后的猪 粪和沼渣最终还是通过种养结合，加以转化利用此工程免除了用水冲洗猪 栏 的传统工艺，大大减少了猪场的用水，进一步减少猪场 70%以上的污水排量，很大程度上缓解了环保压力，真正达到养猪节能、减排的 环保目的1.2 工程适用范围及条件该工程适用于各种新建或改建后的自繁自养猪场，这些猪场需配套相应面积的山林、果园、草地、菜地、农田或与拥有相应面积的种植户签订了猪粪尿使用合同进行粪尿消纳以下是不同规模猪场配套消纳猪粪尿的种植园面积参考表表 1 不同规模猪场配套消纳猪粪尿的种植园面积（单位：亩）能繁母猪（头） 10 20 50 100 200 300 600 1200 3000 6000种植园（亩） 20 40 120 240 500 750 1300 2500 6500 130001.3 工程特点1.3.1 节约用水 70%以上，大大减少污水排量， 缓解 环保压力；1.3.2 免冲洗猪栏，大大节省劳动力；1.3.3 猪群没有直接接触猪粪尿，干燥、卫生，利于疾病控制，实现养猪安全、健康、环保。
1.4 工程模式1.4.1 全漏缝地面深坑式尿泡粪建筑模式此模式是在新建或改建的猪栏专门铺设一层铸铁或水泥漏缝地面，配套的 1.5m-2.5m 深的沟渠管道，不用水冲洗猪栏，猪舍的 粪便主要由猪脚踩踏进入漏缝板地下沟渠，剩余的粪 便通过人工清除，并将干 捡的猪粪集中堆放在储粪池待漏缝板地下沟渠积蓄一定量的粪（尿）时，将专门设置的活塞式 PVC 管道的活塞打开，猪粪尿则会经专门 管道流入有顶棚的大容量储粪池待自然或微生物发酵，或采用小规模的尿泡粪 模式，就是在刮粪的基础 上将两头通道堵住，不 让粪尿流出固液分离进入沼气 发酵系统， 发酵后的粪尿 还是要通过种养结合，加以转化利用 （加图）1.4.2 半漏缝地面敞开式干捡粪建筑模式该模式主要用于生长肥育猪舍，也可以用于小猪舍或保育猪舍建筑设计也就是在新建或改建的猪栏铺设 1.1m-1.5m 的铸铁或水泥漏缝地面，地面下建一层高 0.6m-0.8m、宽 1.1m-1.5m、1.0%坡度的粪尿沟，不用水冲洗猪栏，猪 粪尿通过漏缝地面自动漏进粪尿沟；或被猪只踩入粪尿沟，粪尿沟设计的专门尿液管道，尿液通过管道流入沼气池实现粪尿分离，猪粪则通过人工或机械刮粪板收集至储粪池；或待自然发酵后进行有机肥加工生产，猪尿经过沼气发酵后可直接用于种植业，或 经过沉淀和生物氧化塘处理后实现达标排放。
（加图）1.4.2.1 人工清粪人工清粪就是靠人利用清扫工具将畜禽舍内及漏缝地面下的粪便清扫收集，再由机动车或人力车运到集粪场人工清粪只需一些清扫工具、人工清粪车等， 设备简单、无耗能、一次性投资少，还可以做到粪尿分离其缺陷是劳动强度大、生产效率低人工清粪适合于存栏 500-1000 头左右的养猪场对刚起步或资金短缺的养殖户而言，宜采取人工清粪方式干清粪通用的工具为铁锹、叉、铲板、扫把、刷子等，这些工具对小范围的清理工作是必须的其设备 投资一般为 0.15-2.0 万元，人力工资大致上与清除的干粪价值相当1.4.2.2 机械清粪机械清粪往往采用专用的机械设备，如链式刮板清粪机和往复式刮板清粪机等机械1）链式刮板清粪机：由链刮板、驱动装置、 导向轮和张紧装置等部分组成（图）图 1 链式刮板清粪机1—链刮板； 2—链子； 3—驱动装置；4—导向轮； 5 倾斜升运器； 6—运粪拖车工作时由装在连节上的刮板将粪便刮到舍端的集粪坑内，然后由螺旋推进器将粪便提升并装入运粪拖车运至集粪场链式刮板机一般安装在猪舍敞开式粪沟（明沟）中，即在猪栏的外面设置尿沟，猪尿自 动 流入尿沟，猪 粪由人工清扫Comment [U1]: ？至粪沟中。
该方式不适用于高床饲养的分娩舍和保育舍内清粪2）往复式刮板清粪机（图）图 2 往复式刮板清粪机1电机； 2减速器；3 绕绳滚轮；4 转向滑轮；5行程开关； 6刮粪板滑架；7 集粪坑；8 撞块；9 粪沟装在敞开式粪沟或漏缝地板下面的粪沟中粪沟的宽度为 1.1m-2.0m，深度为 0.6m（断面形状及尺寸要与滑架及刮板相适应）排尿管直经为 0.1-0.2m在排尿管上开有一通长的缝，猪尿及冲猪栏的废水从长缝中流入排尿管，然后流向舍外的排污管道中，猪粪则留在 粪沟内机械清粪的缺点是一次性投资较大，运行维护费用较高；而且我国目前生产的清粪机在使用可靠性方面还存在欠缺，故障发生率高，此外，清 粪机工作时噪音较大，不利于猪的生长机械清粪适合于存栏 1000头以上的中、大型养猪场，机械设备一次性投资约 2-4万元，运行成本相对较高1.4.2.3 小规模尿泡粪清粪尿泡粪清粪是在漏缝地板下设 1.5m-2.5m深的粪沟，粪沟底部做成一定的坡度并安置活塞式 PVC管粪尿在深沟内贮存 1-3个月，粪沟内粪便在尿液的浸泡和稀释后成为粪液，粪尿在囤积过程中，尿液可以在液体表明形成一层膜，减少了粪尿氨气的排放，加上有设计专门的地沟通风排气系统，猪舍即使很密闭，也不会感到氨气很重。
待粪尿囤积到沟快满时，拔出管塞，将猪 粪尿排到储粪池这种清粪方式主要适用于分娩母猪舍、生长舍和肥育舍，可明显提高劳动效率，降低劳动强度，缺点是粪中可溶性有机物溶于水，使水中污染物浓度增高，增加了污水治理难度2 工艺流程图 3 漏缝地面- 免冲洗-减排放养猪模式工 艺流程图3 主要处理设施--漏缝地面漏缝地面种类较多，有块状、条状和网格状等使用的材料有水泥、金属、塑料和陶瓷等3.1 水泥漏缝地板水泥漏缝地板的规格很多，但要根据猪栏的规格来定规格不能过大或过小，过大容易出现蹄部损伤，过 小不易于粪便漏过，故需根据不同阶段的猪群进行合理选择缝隙规格一般厚度 为 80mm，宽度为 60cm，长度可根据猪栏要求设计为200～240cm 不等其 缝隙规格可根据猪的大小而不同，分娩母猪舍漏缝地板缝隙规格为 10mm，保育舍漏缝地板缝隙规格为 12mm，小猪舍漏缝地板缝隙规格为 23mm，肥育舍、怀孕母猪舍漏缝地板缝隙规格为 25～28mm漏 缝地板缝隙一定要为梯形，上面小，下面大，才能顺利漏粪水泥漏缝地板制作时，最好用金属模具水泥、沙、石等原材料的配制要合理制作时一定要用振动器捣实，表面要平整光滑，内无蜂窝状疏松空隙。
漏缝地板内要有钢筋“ 龙骨”，确保地板有足够的承压强度水泥漏缝地板在福建省猪场应用越来越多，不仅在分娩母猪舍应用，在怀孕母猪舍和生长育肥舍也很普遍，其制造工艺简单、造价较低，而且多以自制为主目前，也可以买到专门的金属模具，或者直接购买水泥漏缝地板图 4 水泥漏缝地面3.2 金属漏缝地板 金属漏缝地板根据加工工艺的不同分为钢筋焊接网板、钢筋编织网板和铸铁块状地板等钢筋焊接网板和编织网板， 钢筋直径以 4~-5mm 为好，也可用6.5mm 的，表面镀铸或镀 塑更好， 缝宽 15mm 焊接与 编织网板适用于断奶仔猪栏，铸铁地板则适用于生长肥育猪舍、分娩母猪舍金属漏缝地板安装方便，清 洁干燥，但造价较高图 5 金属漏缝地板3.3 塑料漏缝地板塑料漏缝地板，是以工程塑料模压而成，条 宽 25mm，缝宽 10-20mm它可小块拼装组合，使用方便该地板因其保温性能好， 导热 系数低而被广泛应用于哺乳仔猪休息区和断奶仔猪保育栏图 6 塑料漏缝地板4 投资成本分析5、现场照片图 7-13 搅拌式堆肥车间 图 7-14 有机肥加工设备及成品。
