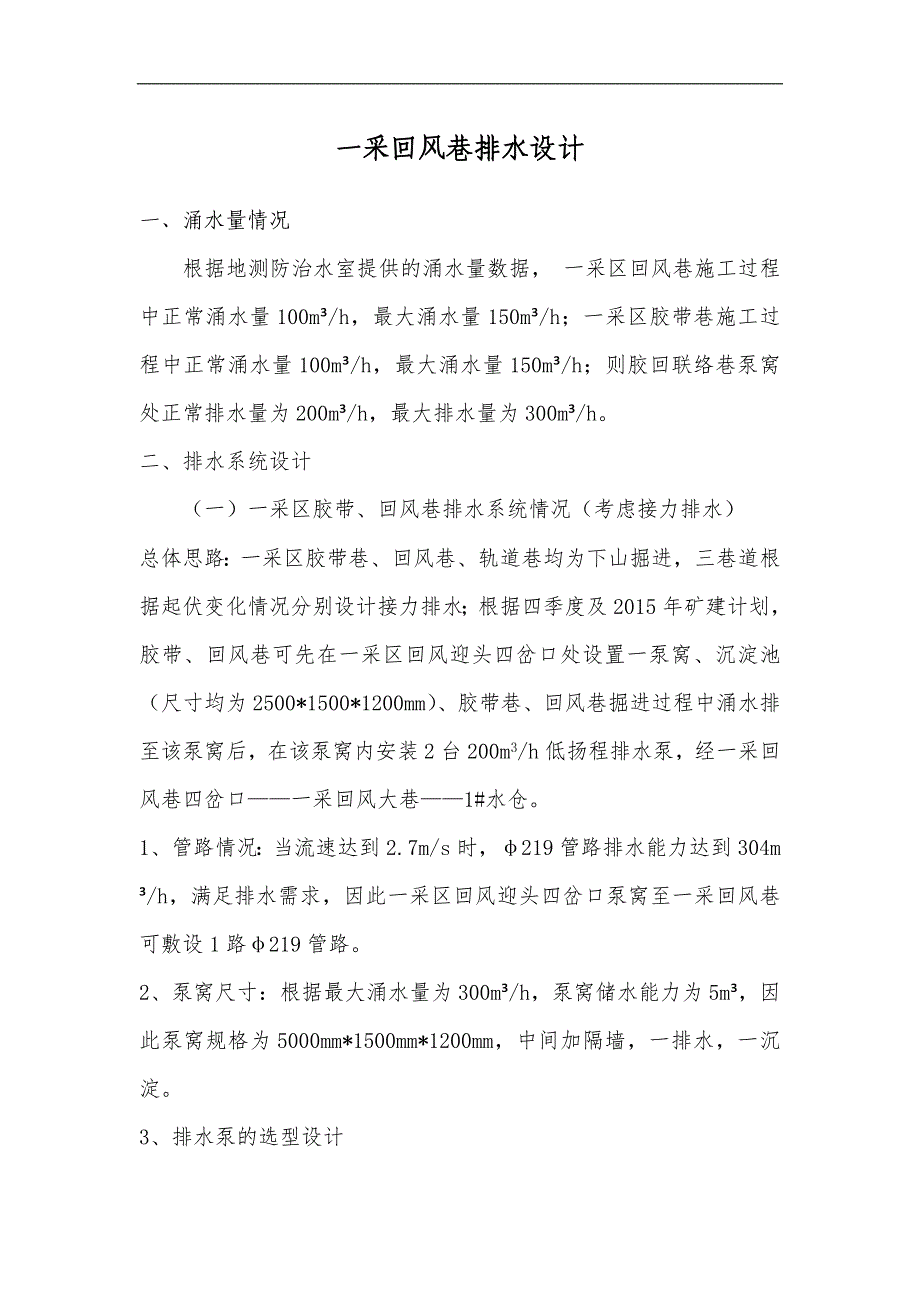

一采回风巷排水设计1、涌水量情况根据地测防治水室提供的涌水量数据， 一采区回风巷施工过程中正常涌水量 100m³/h，最大涌水量 150m³/h；一采区胶带巷施工过程中正常涌水量 100m³/h，最大涌水量 150m³/h；则胶回联络巷泵窝处正常排水量为 200m³/h，最大排水量为 300m³/h二、排水系统设计（一）一采区胶带、回风巷排水系统情况（考虑接力排水）总体思路：一采区胶带巷、回风巷、轨道巷均为下山掘进，三巷道根据起伏变化情况分别设计接力排水；根据四季度及 2015年矿建计划，胶带、回风巷可先在一采区回风迎头四岔口处设置一泵窝、沉淀池（尺寸均为 2500*1500*1200mm） 、胶带巷、回风巷掘进过程中涌水排至该泵窝后，在该泵窝内安装 2台 200m3/h低扬程排水泵，经一采回风巷四岔口——一采回风大巷——1#水仓1、管路情况：当流速达到 2.7m/s时，φ219 管路排水能力达到304m³/h，满足排水需求，因此一采区回风迎头四岔口泵窝至一采回风巷可敷设 1路 φ219 管路2、泵窝尺寸：根据最大涌水量为 300m³/h，泵窝储水能力为 5m³，因此泵窝规格为 5000mm*1500mm*1200mm，中间加隔墙，一排水，一沉淀。
3、排水泵的选型设计（1）排水泵流量的确定：根据一采区胶带、回风巷施迎头施工过程中的正常涌水量各100 m³/h，四岔口泵窝内排水泵的额定流量确定为至少为 200m3/h2）排水泵扬程的确定：排水泵的扬程 Hz为排水高度（最大落差）Hg 与排水管路的阻力损失△H 之和，即 Hz=Hg+△H 1）排水高度（最大落差）为：Hg= 200m*sin12=31m2）排水管路的阻力损失△H=△H1（局部管路损失）+△H 2（沿程管路损失）△H1=Σξp×Vp²/2g ； △H2=λp×Lp/dp×Vp²/2gλp－排水管沿程阻力系数，λp=0.03；Lp－排水管长度，单位 m；dp－排水管直径，单位 m；Σξp－排水管各局部阻力系数，排水泵出口与管路之间安装 1止回阀；ξp=2；Vp－ 排水管中水的平均流速, m/s；根据上述矿井基本情况提供数据，Lp=440m， dp=0.2m；管径 DN200，流量 Q=280m³/h，流速 Vp=1.8m/s；△H1=Σξp×Vp²/2g=2×1.8²/2×9.81=0.56m△H2=λp×Lp/dp×Vp²/2g=0.03×440/0.2×1.8²/2×9.81=10.8m计算出 Hz= Hg+△H= Hg+△H1+△H2=31+0.56+10.8=42.3m3)排水泵扬程：H=K×Hz，安全系数 K一般取1.1；H=42.3×1.1=46m由以上得出：排水泵流量至少为 200m³/h，扬程为 50m。
选择泵的型号为 BQS200-50-55/N4)排水泵技术参数额定流量：150m³/h 额定扬程：50m叶轮级数：单级 配套功率：55KW（3）排水泵运行方式：泵窝安装 2台排水泵，1 用 1备，分别连接 1逆止阀、闸阀连接在 φ219 的排水管路；双回路供电4）排水路线：由一采区胶带、回风巷迎头排至回风四岔口后，经泵窝集中排水，经一采回风巷进入一采回风巷永久水沟， 进入1#永久水仓。
