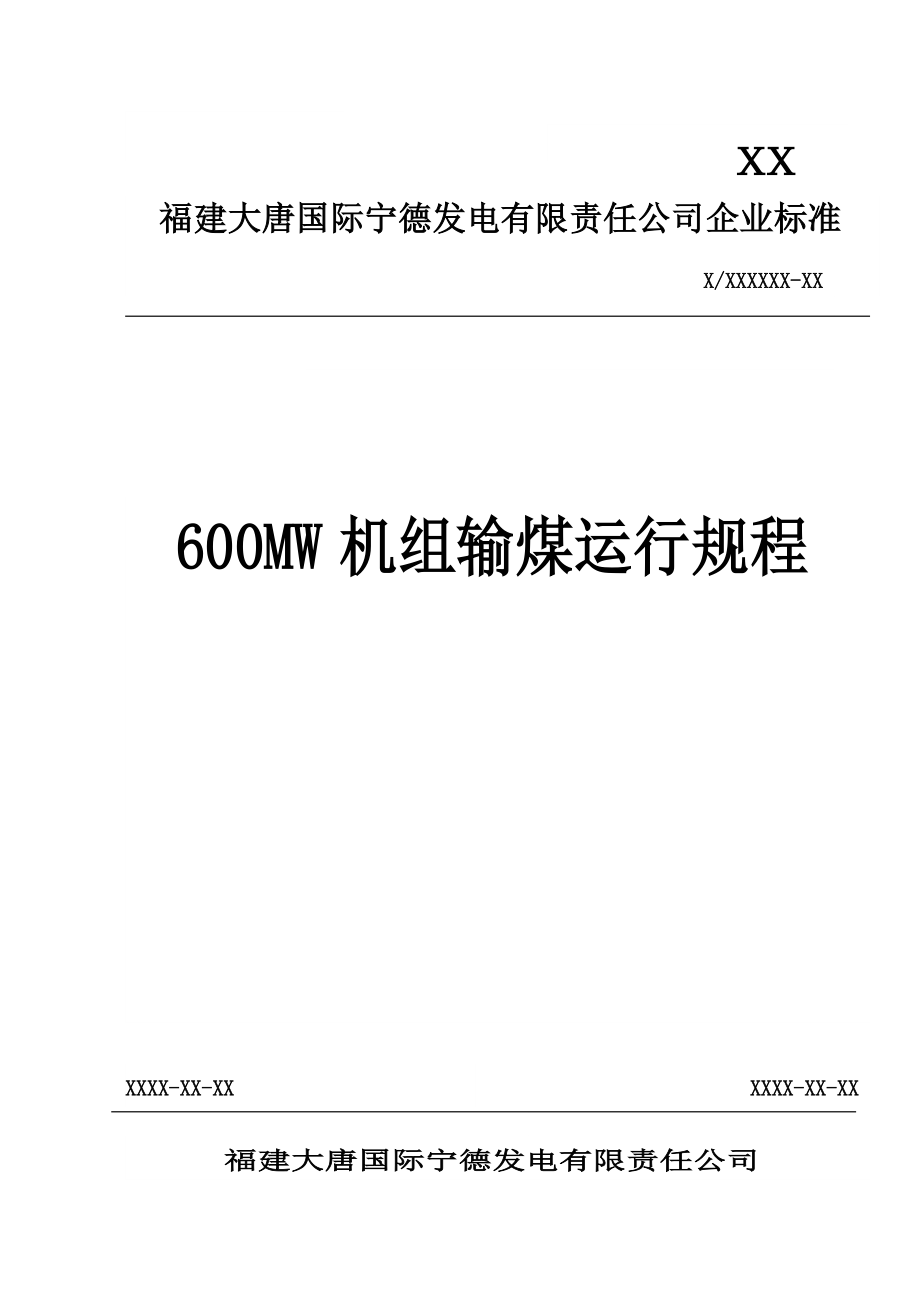

1 1 输煤系统概况输煤系统概况XXXX 福建大唐国际宁德发电有限责任公司企业标准福建大唐国际宁德发电有限责任公司企业标准X/XXXXXX-XXX/XXXXXX-XX600MW600MW 机组输煤运行规程机组输煤运行规程XXXX-XX-XXXXXX-XX-XX XXXX-XX-XXXXXX-XX-XX福建大唐国际宁德发电有限责任公司福建大唐国际宁德发电有限责任公司 福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程11.11.1 系统概述系统概述福建大唐国际宁德发电有限公司设计装机容量 4×600MW，设计煤种为山西大同塔山煤矿洗精煤,锅炉年耗煤量 510 万吨，平均日耗煤量 14000 吨燃煤全部采用海运运输，日卸煤量 38400 吨卸煤系统由卸船机、推耙机、卸煤专用码头、煤斗、振动给煤机、皮带运输机、斗轮堆取料机等主要设备组成；上煤系统由皮带运输机、滚轴筛、碎煤机、犁煤器等主要设备组成1.21.2 输煤电气系统输煤电气系统输煤电气系统由 6kV 配电系统、380V 配电系统组成，输煤电源由厂用电 6kV 公用 A、B段，配送至辅助厂房 6kV A、B 段。
6kV 配电系统由辅助厂房 6Kv A、B 段配送至各 6kV 高压电动机和 1#A、1#B、2#A、2#B 干式变压器以及煤场 6kV 厂用电 A、B 段380V 配电系统由1#A、1#B、2#A、2#B 干式变压器变压后配送至各 MCC 配电间,然后由各 MCC 配电间配送至各用电设备煤场 6kV 厂用电 A、B 段的电源配送至斗轮堆取料机上的 6/0.4-0.22 变压器，变压后配送至斗轮堆取料机上的各用电设备1.31.3 卸煤系统及储煤场卸煤系统及储煤场卸船机将煤从运煤船上卸至专用码头的煤斗里，经皮带运输机输送至斗轮堆取料机，然后堆入煤场,额定堆煤出力 3800t/h储煤场是占地长 360 米，宽 40 米，堆高轨上 12 米、轨下 2 米的四个条形煤场，储煤 41万吨，3#、4#煤场设置干煤棚煤场配有两台斗轮堆取料机、4 台 TY-220 推煤机、1 台装载机以及抑尘喷淋装置1.41.4 输煤皮带机系统输煤皮带机系统输煤系统共有 34 条皮带运输机，均为双路布置卸煤系统带宽均为 1800mm，带速3.5m/s；上煤系统带宽均为 1400mm,配煤段带速 2.5m/s,其于带速为 3.5m/s，额定出力1500t/h。
1.51.5 输煤辅助设备输煤辅助设备1)1) 静电除尘器 2)电子皮带称 3)入厂煤采制样装置 4)入炉煤采制样装置5)电动三通挡板 6)双向拉线开关 7)堵煤信号装置 8)防纵向撕裂装置9)带速检测仪 10)双极跑偏开关 11)盘式电磁除铁器 12)带式电磁除铁器13)煤仓高、低煤位信号装置 14）超声波料位计 15）喷淋装置16)缓冲锁气器 17）链码校验装置 18）排污泵 19）电动振打器福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程21.61.6 输煤控制系统输煤控制系统 输煤控制系统采用 PLC 集中控制方式，设置一个集中控制室，四个远程控制站，集中控制室设置一个操作台，台上配置两台上位机、一套广播呼叫系统，另外配置一套工业电视监视装置工业电视装置可监视卸煤系统、储煤场、上煤系统设备的运行状况控制室设置六台监视器，通过矩阵切换器的切换可对现场设备进行实时监视1.71.7 输煤电气直流系统输煤电气直流系统输煤设置两组 110V 蓄电池直流系统，直流系统通过直流线路将 110V 直流电配送至6kV 高压电动机开关操作装置、煤场配电间直流用电设备和输煤程控控制柜以及各直流信号等设备。
1.81.8 输煤厂房建筑输煤厂房建筑输煤系统主要建筑包括卸煤码头、输煤综合楼、14 个转运站（T2-T15） 、碎煤机室、取样间、煤仓间、输煤栈桥、储油罐、推耙机室、推煤机室等1.91.9 煤质及灰成份分析煤质及灰成份分析：： 序号项 目符号单位设计煤种校核煤种1燃料品种大同塔山洗精煤东胜神府煤2工业分析收到基全水分Mar%1210.45空干基水分Mad%8.492.85收到基灰分Aar%1325.09干燥无灰基挥发分Vdaf%36.4428.00收到基低位发热量Q .pMJ/kg22.7620.348Q .pkcal/kg543748613元素分析收到基碳Car%60.3353.41收到基氢Har%3.623.06收到基氧Oar%9.946.64收到基氮Nar%0.70.72收到基硫Sar%0.410.63福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程32 2 输输煤煤皮皮带带运运行行规规程程2.12.1 输煤系统设备规范输煤系统设备规范2.1.12.1.1 带式输送机带式输送机输送机编号额定出力（t/h）最大出力(t/h)带宽(mm)带速(m/s)水平机长（m）提升高度（m）倾角（°）电动机(kW) C1A 皮带机 3840 420018003.5267.700220C1B 皮带机 3840 420018003.5264.100220C2A 皮带机 3840 420018003.5111.9 14.411.3355C2B 皮带机 3840 420018003.5108.3 14.411.3355C3A 皮带机 3840 420018003.594.518.414450C3B 皮带机 3840 420018003.594.518.414450C4A 皮带机 3840 420018003.579.411.112315C4B 皮带机 3840 420018003.579.411.112315C5A 皮带机 3840 420018003.5499.79211.182×400C5B 皮带机 3840 420018003.5500.86411.182×400C6A 皮带机 3840 420018003.5258.59.482×250C6B 皮带机 3840 420018003.5258.59.482×250C7A 皮带机 3840 420018003.578.49.910280C7B 皮带机 3840 420018003.569.79.910280福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程4输送机编号额定出力（t/h）最大出力(t/h)带宽(mm)带速(m/s)水平机长（m）提升高度（m）倾角（°）电动机(kW) C8A 皮带机 3840 420018003.549.1627.914220C8B 皮带机3840420018003.547.7067.914220 C9 皮带机3840420018003.5190.056.96355 C10A 皮带机3840420018003.5678.92262×560 C10B 皮带机3840420018003.550126122×500 C11 皮带机1500180014002.5115.959.96185 C12A 皮带机1500180014002.557.459.914132 C12B 皮带机1500180014002.557.459.914132 C13A 皮带机1500180014002.598.458.98160 C13B 皮带机1500180014002.598.458.98160 C14A 皮带机1500180014002.5135.958.98185 C14B 皮带机1500180014002.5135.958.98185 C15A 皮带机1500180014002.5348.058.98280 C15B 皮带机1500180014002.5348.058.98280 C16A 皮带机1500180014002.5107.524.114280 C16B 皮带机1500180014002.5107.524.114280 C17A 皮带机1500180014002.5199.951.9214.592×355福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程5输送机编号额定出力（t/h）最大出力(t/h)带宽(mm)带速(m/s)水平机长（m）提升高度（m）倾角（°）电动机(kW)C17B 皮带机1500180014002.5199.951.9214.592×355 C18A 皮带机1500180014002.516000280 C18B 皮带机1500180014002.5160002802.1.22.1.2 环式碎煤机设备规范环式碎煤机设备规范2.1.2.12.1.2.1 整机设备规范整机设备规范型号HCSC10型式超重型(KRC 型)出力1000t/h数量2 台（左、右装各一台）转子直径φ1200mm转子长度（破碎段）2414mm转子线速度46.81 m/s入料块度≤300 mm出料粒度≤25 mm处理物烟煤、无烟煤、褐煤锤环排数4 排齿环锤单重/数55.9kg/18圆环锤单重/数63.3kg/16碎煤机质量37027kg整机质量45792kg外型尺寸(长×宽×高)4199×3433×1950 mm轴承型号/生产商22340CC/W33 /C3/SKF2.1.2.22.1.2.2 各部件材质及寿命表各部件材质及寿命表：：名称材质寿命福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程6环锤ZGMn13-37000h筛板ZG50Mn210000h 破碎板ZGMn13-310000h 衬板ZGMn13-310000h主轴42CrMo20 年环轴40CrMnMo7000h机壳Q235-A30 年2.1.2.32.1.2.3 液力偶合器参数液力偶合器参数: :型式限矩型型号YOX1000输入转速750 r/min传递功率范围260～590kW过载系数2～2.5过热保护WBQ-Ⅱ电子防喷装置效率0.96质量650kg2.1.2.42.1.2.4 电机电机: :型号YKK5004-8额定功率560kW额定电压6kV额定电流68．9功率因数0.82效 率94.91%最大转矩倍数2．51额定电压下电机最大启动电流倍数5．37防护等级IP552.1.32.1.3 滚轴筛设备规范滚轴筛设备规范整机规范福建大唐国际宁德发电有限责任公司 4×600MW 机组输煤系统运行规程7序号项目性能参数备注1设备型式XGS18102出 力1600t/h（额定）1800 t/h（最大）筛面宽度1800mm 3 筛轴轴数10筛轴电机型号R77-DV100L4-SRD-3kW筛轴电机功率3kW防护等级/绝缘等级IP56/F4制造商SEW旁路用换向装置电动推杆旁路推杆型号DT1000 50Ⅲ-405旁路用推杆功率1.1kW6总功率31.1kW2.1.42.1.4 犁煤器和皮带机设备规范犁煤器和皮带机设备规范犁煤器形式数量（台）所在皮带机编号皮带机带宽及皮带机带速皮带机额定出力皮带机理论面标高电动双侧犁式卸煤器46C18ABB=1400mmV=2.5m/s1500最大不超过 18001500电动单侧犁式卸煤器1 C3AB=1800mmV=3.5m/s3840最大不超过 4200 1500刮水器2C10ABB=1800mmV=3.5m/s3840最大不超过 4200 15002.1.52.。
