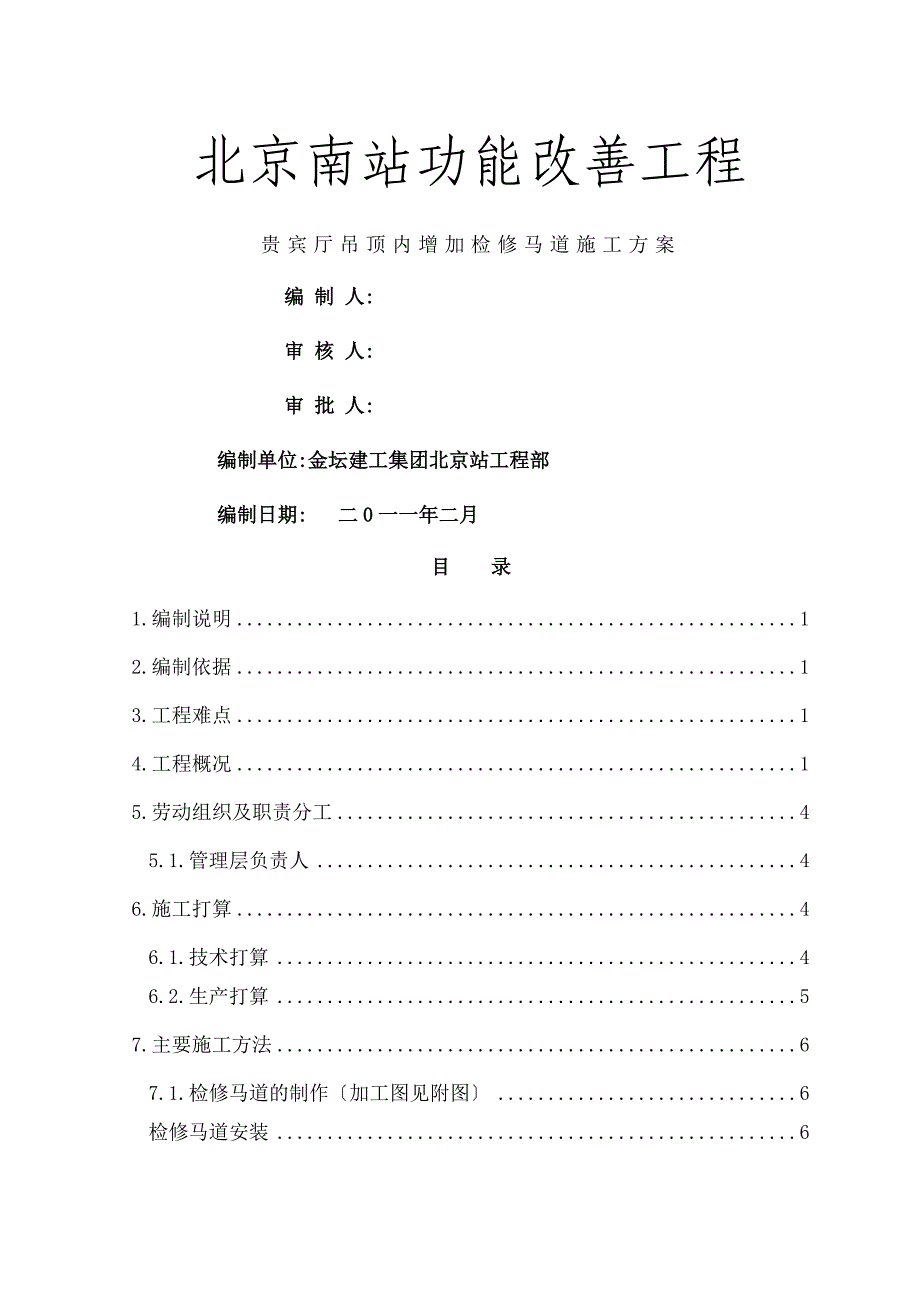

北京南站功能改善工程贵宾厅吊顶内增加检修马道施工方案编 制 人:审 核 人:审 批 人:编制单位:金坛建工集团北京站工程部编制日期: 二0一一年二月目 录1.编制说明 12.编制依据 13.工程难点 14.工程概况 15.劳动组织及职责分工 45.1.管理层负责人 46.施工打算 46.1.技术打算 46.2.生产打算 57.主要施工方法 67.1.检修马道的制作〔加工图见附图〕 6检修马道安装 68.质量管理措施 79.平安施工技术措施 79.1.检修马道加工制作平安措施 7现场安装平安措施 81.编制说明北京南站功能改善工程〔以下简称：本工程〕 需在东西贵宾厅吊顶内增加设备检修马道由于北京南站贵宾厅已投入运用，吊顶内设备管线多，构造困难，施工作业面小，吊顶下即为贵宾休息室，施工平安要求高针对以上状况，对东西贵宾厅吊顶内增加检修马道施工方案进展编制2.编制依据标准规程序号规 范 标 准1建筑施工平安检查标准JGJ59-992建筑施工高处作业平安技术标准JGJ80-913建筑安装工程平安生产文明施工资料手册4冷弯薄壁型钢构造技术标准5建筑构造焊接规程6钢构造工程施工及验收标准7钢构造工程质量检验评定标准3.工程难点〔1〕本工程施工高度较高，作业面小，施工材料码放及施工平安极为重要。
〔2〕施工作业面无落脚点，施工场地及空间都极狭小，施工时的平安防护极为重要材料倒运及人员出入仅能从电井内一个600*1500的上人孔出入〔3〕施工期间应做好车站运营期间的平安防护工作，车站有特别任务时应回避，暂停施工东西贵宾厅吊顶上空原有设备完成后，未安装检修马道，现在吊顶内的设备检修通道靠检修人员在吊顶龙骨上攀爬跨越，为了检修平安便利，需增加检修钢马道在施工同时，将吊顶内的管道保温遗漏的补做完成，扣压式薄壁电管接头及空调风管错位的修复归位，在吊顶内有设备有阀门的部位，增加检修平台，吊顶内遗留的垃圾清理干净，纸面石膏板墙面洞口修补完整现场平面示意图5.劳动组织及职责分工5.1.管理层负责人本工程施工，由工程生产经理张勇负责脚手架施工的总体协调技术室郜峰进展施工设计图纸审核，确定施工方案并组织技术交底并组织具体实施6.施工打算6.1.技术打算6.工程部按要求组织人员学习有关标准, 规程技术室做好审图工作，确定工程的限制重点和难点，并制定相应的措施6.1.2.依据施工组织设计, 施工图纸要求计算各配件配置数量，确定施工方法，编制施工方案6.1.3.制定具体的有针对性和操作性的技术交底，做好技术交底工作，对于节点大样及特别作法，要给出具体的大样图。
6.1.4.施工前由施工负责人组织技术人员, 工长, 质检员及劳务队班组进步展脚手架工程施工方案交底，使每位管理人员都能驾驭脚手架工程的重点, 难点，在施工中能正确操作6.1.6.对专业技术工人, 专业管理人员进展具有针对性的技术, 质量, 平安, 消防, 文施及环保〔三级〕交底6.1.7.工程技术负责人及主管工长对操作班组做好岗前培训，明确马道及检修平台安装标准及要求专业技术工人按工长下达的交底及质量标准和其它要求进展施工6.2.生产打算6人员打算.依据本工程特点，选用一支管理体系健全，同类工程施工经验丰富的劳务队进展施工作业，要求劳务队伍设置对应的职能部门加强管理并和工程部进展协作劳动力支配如下：序号工 种施工人数作业工程1焊工3马道及检修平台制作2木工5施工安装3壮工8材料运输，协助工作6材料打算：现场主要工作量如下:单位项 目 名 称单位工 程 量东厅西厅1钢马道t2钢检修平台t3钢爬梯t4天棚及隔墙破损防火石膏板修补㎡5橡塑管道保温M36复合型矩形风管修理整治㎡7施工大芯板及彩条布防护㎡5715718隔墙上开过人检修孔处869现场杂物建筑垃圾M310人工清理倒运吊顶内垃圾至一站台西工日14215011吊顶内管线整治工日2121马道采纳∠40角钢吊杆，用角码和构造顶板固定，安装间距1200mm，马道面板采纳40*60方管主龙骨，40*40方管次龙骨焊制框架，60上人龙骨铆于钢框架上做成踏步面。
检修平台采纳60*40mm钢管吊杆，60*60mm方管龙骨，5mm厚麻花钢板制作成型检修平台及马道明露铁件面均需满刷防锈漆及防火涂料每块马道板和检修平台均需4根吊杆6现场场地打算.由于现场位于贵宾厅吊顶内，故全部铁件加工制作位于工厂完成，运输到位后，在车站非运营时间一次性安装到位现场不得焊接动火7.主要施工方法7.1.马道的制作〔加工图见附图〕马道尺寸及用料马道制作位于加工厂完成，每块外型尺寸为600×1200mm，面板采纳40*60方管主龙骨，40*40方管次龙骨焊制框架，60上人龙骨铆于钢框架上做成踏步面加工完成后，需在全部铁件外外表均满涂一遍底漆，两遍防锈漆，两遍防火漆马道安装从电缆间的上人孔进入吊顶由于施工现场无落脚点，只能由上人孔开场安装，并由此向前推动马道安装顶板上打孔，用Ø14膨胀螺栓固定好焊有通丝的钢角码，保证每块马道板有4个固定点用螺丝固定好马道板，调好水平和标高具体安装位置和走向应和现场的管道, 设备及现场的允许空间相协调严禁将马道固定在既有吊顶或其他安装设备用的吊杆上现场马道不能在同一平面上安装时，应焊接钢爬梯连接7.2.3.检修平台安装顶棚上打孔，用Ø14膨胀螺栓固定好焊有方管吊杆的钢角码，每根吊杆至少有2只胀栓固定。
用螺丝固定好平台，调好水平和标高平台的标高应满意检修须要修复管道保温经现场勘察，吊顶内有局部水暖管道橡塑保温遗漏，需按管道管径分别修补整治垃圾清运吊顶内有大量施工垃圾, 碎纸面石膏板, 岩棉板积累，需清运干净应在马道做完后再从电缆间的上人孔内清运干净电管及通风管道修复整治吊顶内有局部扣压式电管接头及通风管道变形, 移位, 脱扣，需全面整治合格吊顶内隔墙整治吊顶内的纸面石膏板墙有多处应临时紧急修理，被掏出不规那么的过人孔，需重新用防火纸面石膏板修复，并按现场状况重新制作过人孔8.质量管理措施8.1选购 物资时，须向确定合格的分供方厂家选购 ，所选购 的材料或设备必需出厂合格证, 材质证明和运用说明书，对材料, 设备有疑问的制止进货钢材有严峻锈蚀, 压扁或裂纹的不得运用8.2．全部焊缝接头和焊接工艺按GB50205-95的要求进展 8.3．全部上岗的电焊工, 自动焊操作工和定位焊工必需经考试合格后才能上岗，并具有焊工合格记录 8.4．待焊接部位外表和边缘应清洁, 整齐, 无毛刺, 裂纹, 氧化皮, 油污等杂质 8.5．将焊接范围内的氧化皮, 油污, 水分等影响焊接质量的杂质清理干净。
8.6．完工焊缝应去除溶渣, 焊缝以及其旁边母材用钢丝刷去除干净，在焊接完毕和验收前，施焊接头不得油漆现场不得施焊动火 9.平安施工技术措施9.1.加工制作平安措施用电平安现场临时用电采纳TN-S接零爱护系统，用电系统要有正确牢靠的接零接地，设置有效的三级配电二级漏电爱护装置并且仔细做好消防工作，建立消防小组施工现场要设置消防器材，并有专人管理，保证在发生电气火灾时能够自救施工现场内临时用电的施工和修理必需由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度及技术困难性相适应安装, 巡检, 修理或撤除临时用电设备和线路，必需由电工完成，并应有人监护各类用电人员应做到：1, 运用电气设备前必需按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和爱护设施，严禁设备带缺陷运转2, 保管和维护所用设备，发觉问题刚好报告解决3, 驾驭平安用电根本学问和所用设备的性能4, 短暂停用设备的开关箱必需分断电源隔离开关，并应关门上锁5, 负责爱护用电设备的负荷线, 爱护零线和开关箱发觉问题刚好报告解决6, 搬迁或移动用电设备，必需经电工切断电源并作妥当处理后进展。
7, 电焊机及一, 二次线防护齐全，焊把线双线到位，无破损焊接平安严格遵守有关消防, 保卫方面的法令, 法规，配备专, 兼职消防保卫人员，制定有关消防保卫管理制度，完善消防设施，消退事故隐患 现场设有消防管道, 消防栓，楼层内设有消防栓，并有专人负责，定期检查，保证完好备用 搬运材料时，须由一人指挥，两人协作进展搬运，搬运人员必需听指挥人员的统一口令，动作协调一样安装马道和平台时，施工人员必需佩带防滑手套，防止刮伤施工现场下方即为贵宾厅天棚，施工时，应在施工区域下方满铺大芯板及彩条布爱护施工完成后撤除 人员及材料运输由电井上人孔进入，施工期间应用钢围挡板将电缆隔开，防止破坏电缆10.文明施工要求10.1.进入施工现场的人员必需穿好防滑鞋等，现场严禁吸烟10.现场作业，施工操作时要求精力集中，制止开玩笑和打闹10.3.施工人员做到工完料净场地清10.4.现场施工需戴好平安帽和平安带。
