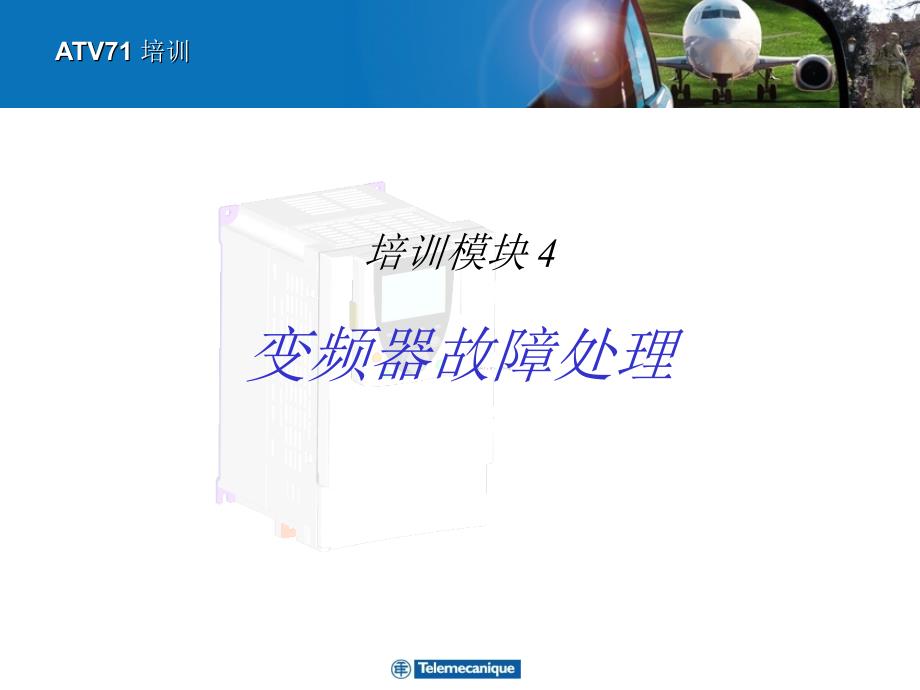

ATV71 ATV71 培训培训培训模块 4变频器故障处理ATV71变频器简单调试Ø恢复出厂设置 Ø快速调试 Ø输入/输出设置 Ø命令设置Date2ATV711制动电阻过载故障BOFØ 故障代码：BOF Ø 故障名称：制动电阻过载故障 Ø 产生原因：制动力过大或制动过于频繁，导致制动电阻过载 Ø 解决方法：1.检查制动电阻选型是否符合现场工艺的要求；2.检查制动电阻大小，并等待其冷却下来；3.检查【1.8故障管理】（FLt-）菜单下【制动电阻保护】（ brP-） 选项中【制动电阻功率】（brP）和【制动电阻值】（brU）参数设置 是否得当Date3ATV712变频器过电流故障OCFØ 故障代码：OCF Ø 故障名称：变频器过电流故障 Ø 产生原因：1.电动机铭牌数据输入不正确；2.电动机拖动的负载太重；3.机械卡死；4.电动机堵转 Ø 解决方法：1.检查【1.3设置】（Set-）与【1.4电动机控制】（drC-）菜单中电 动机铭牌数据是否输入正确；2.过电流保护阀值设置是否得当；3.检查变频器选型与电动机、负载是否适当；4.检查电动机是否堵转；5.检查机械是否卡死Date4ATV713电动机短路故障SCFØ 故障代码：SCF1，SCF2，SCF3，SCF4。
Ø 故障名称：电动机短路，有阻抗短路，接地短路，IGBT短路故障 Ø 产生原因：1.电动机本身的短路；2.过长的电缆，如果有多个电动机并联，电动机与变频器之间的电缆长度超过 80m，而未使用电动机电抗器或变频器输出侧的正弦波滤波器，来降低接地 漏电流；3.电动机或变频器到电动机的电缆绝缘有问题；4.电流互感器故障；5.电源板包括IGBT功率部分故障；6.U,V,W电压测量反馈回路不正常;、 7.触发板故障；8.马达控制板故障 Ø 解决方法：1.检查变频器到电动机之间的电缆绝缘；2.检查电动机绝缘；3.如果电动机与变频器之间的电缆过长，应使用电动机电抗器或变频器输出侧 正弦波滤波器，来降低接地漏电流；4.减低变频器的开关频率，在【1.10诊断】菜单下【测试流程】选项中检测 IGBT功率部分是否正常Date5ATV714制动过速故障OBFØ 故障代码：OBF Ø 故障名称：制动过速故障 Ø 产生原因：由于制动过猛或负载惯量太大，在停车或减速时引起电机 以发电机方式运行，导致变频器内部直流母线电压突然升高 Ø 解决方法：1. 尽可能增加变频器的减速时间；2. 在没有使用制动电阻的情况下，可激活【1.7应用功能】（Fun-） 菜单下【斜坡】（rPt-）选项中【减速时间自适应】（brA）功能；3. 如有必要，应增加制动电阻器，并根据要求正确计算制动电阻器的 阻值和功率。
Date6ATV715变频器过热故障OHFØ 故障代码：OHF Ø 故障名称：变频器过热故障 Ø 产生原因：由于电动机负载太重或变频器散热不佳，导致变频器功 率部分温度过高 Ø 解决方法：1. 检查电动机负载；2. 检查变频器散热风扇工作是否正常；3. 检查变频器通风是否良好，是否有污物堵塞，保证变频器运行环 境清洁；4. 检查变频器运行环境温度是否过高，采取适当的措施降低环境温 度；5. 当发生变频器过热故障时，应等待变频器温度降下来后在启动变 频器Date7ATV716电动机过热故障OLFØ 故障代码：OLF Ø 故障名称：电动机过热故障 Ø 产生原因：由于电动机中的电流过大而触发了变频器内部的电动机 过热保护 Ø 解决方法：1. 检查电动机负载情况；2. 检查变频器【1.1简单起动】（SIM-）菜单下【电机热保护电流】 （ItH）参数设置；3. 当发生变频器过载故障时，应等待变频器温度降下来后在启动变 频器Date8ATV717电动机缺相故障OPFØ 故障代码：OPF Ø 故障名称：电动机缺相故障 Ø 产生原因：1. 变频器没有连接电动机；2. 输出接触器打开；3. 电动机功率与变频器功率不匹配，电动机太小；4. 电动机空载运行，电动机运行电流不稳定、不连续，导致变频器 检测不到电动机电流。
Ø 解决方法：1. 检查变频器与电动机连接情况；2. 如进行小电机测试，应将变频器的电动机缺相保护功能关闭，将 【1.8故障管理】（FLt-）菜单下【电机缺相】（OPL）参数设置成 【No】；3. 检查【1.1简单起动】（SIM-）菜单下【电动机额定电压】（UnS ）、【电动机额定电流】（nCr）和【IR定子压降补偿】（UFr）参 数设置是否正确，并进行【自整定】操作Date9ATV718输入过电压故障OSFØ 故障代码：OSF Ø 故障名称：变频器输入过电压故障 Ø 产生原因：1. 变频器输入主电源电压过高；2. 主电源电压瞬间波动过大 Ø 解决方法：1. 检查主电源电压值； 2. 检查主电源电压波动是否过于剧烈，是否变频器的允许 范围；3. 如果主电源经常性的波动，那么建议加装线路电抗器， 以减小输入电压波动对变频器的影响Date10ATV719变频器通信故障SLFØ 故障代码：SLF1、SLF2、SLF3 Ø 故障名称：1. MODBUS通信故障；2. POWERSUITE通信故障；3. 控制面板通信故障 Ø 产生原因：1. 在MODBUS总线上出现通信中断； 2. PowerSuite出现通信故障；3. 图像显示终端出现通信故障。
Ø 解决方法：1. 检查通信总线连接是否正常； 2. 检查通信超时设置；3. 检查PowerSuite的电缆连接情况；4. 检查端子连接情况；5. 若图形终端采用远程连接方式，检查终端电缆连接情况；6. 是否在未安装图像终端的情况下开启响应的功能 Date11ATV7110变频器欠压故障USFØ 故障代码：USF Ø 故障名称：变频器欠压故障 Ø 产生原因：1. 变频器输入主电源电压过低；2. 主电源电压瞬间波动过大；3. 预充电电阻损坏 Ø 解决方法：1. 检查主电源电压，电压波动范围不应超过变频器的容许范 围； 2. 检查【1.8故障管理】（FLt-）菜单下选项【欠压管理】 （USb-）中相应参数设置是否合理；3. 更换预充电电阻；Date12ATV7111变频器输入缺相故障PHFØ 故障代码：PHF Ø 故障名称：变频器输入缺相故障 Ø 产生原因：1. 变频器供电电源缺相或不正确； 2. 变频器采用直流母线供电方式；3. 负载不平衡；4. 在单相线电源上使用3相ATV71变频器 Ø 解决方法：1. 检查变频器电源连接情况及快速熔断器； 2. 检查变频器供电电压和相序；3. 检查进线熔断器是否熔断；4. 若变频器采用直流母线供电方式，应设置【1.8故障管理】（ FLt-）菜单下【输入电压缺相】（IPL-）选项中【输入缺相】（ IPL）参数为No来屏蔽输入缺相保护。
Date13ATV7112变频器制动单元短路故障BUFØ 故障代码：BUF Ø 故障名称：变频器制动单元短路故障 Ø 产生原因：1. 变频器制动电阻已烧毁，造成制动单元短路； 2. 变频器制动单元输出短路；3. 在未自带制动单元型号的变频器上未加装制动单元选件；4. 在单相线电源上使用3相ATV71变频器 Ø 解决方法：1. 检查变频器制动电阻； 2. 检查变频器制动单元输出；3. 对于55kW及以上的ATV71···M3X变频器及90kW以上的 ATV71···N4变频器来说，如果变频器没有连接制动单元，则必须 将【1.8故障管理】（FLt-）菜单下【制动单元保护】（bUF-） 选项中【制动单元故障管理】（bUb）参数设置为No来屏蔽对此 故障的监视Date14ATV7113变频器预充电回路故障CrFØ 故障代码：CrF1、CrF2 Ø 故障名称：变频器预充电故障、变频器晶闸管预充电回路故障 Ø 产生原因：1. 变频器内部预充电回路的继电器故障； 2. 变频器内部预充电电阻损坏；3. 变频器可控硅整流器损坏 Ø 解决方法：1. 变频器先断电，稍后在送电，如果故障不能消除，则硬件损坏； 2. 检查变频器内部连接情况；3. 检查/修理变频器。
Date15ATV7114电动机超速故障SOFØ 故障代码：SOF Ø 故障名称：电动机超速故障 Ø 产生原因：1. 电动机运行不稳定； 2. 电动机拖动的负载惯量太大； Ø 解决方法：1. 检查变频器参数中与电动机铭牌数据、变频器增益和稳定性相关 的参数设置；2. 如有必要，可加装制动电阻；3. 检查电动机、变频器、负载的大小是否匹配；4. 检查【1.8故障管理】（FLt-）菜单下【频率表】（FaF-）功能的 相关参数，如果已经设置了Date16ATV7115电动机自整定故障tnFØ 故障代码：tnF Ø 故障名称：电动机自整定故障 Ø 产生原因：1. 由于使用了特种电动机或电动机功率与变频器不匹配，变频器在 电动机自整定汇总，未能完成自整定； 2. 在电动机没有与变频器连接好之前做了自整定 Ø 解决方法：1. 检查并确认变频器与电动机互相适用；2. 检查变频器与电动机的接线；3. 检查并确认在自整定期间，电机是否接在变频器上Date17ATV7116速度反馈丢失故障Ø 故障代码：SPF Ø 故障名称：速度反馈丢失故障 Ø 产生原因：1. 没有编码器反馈信号 ； 2. “脉冲输入”上没有信号，如果此输入被用于速度测量。
Ø 解决方法：1. 检查编码器与变频器之间的连线情况；2. 检查编码器是否完好；3. 检查输入电缆与所用探测的接线情况Date18ATV7117编码器故障Ø 故障代码：EnF Ø 故障名称：编码器故障 Ø 产生原因：编码器出现故障 Ø 解决方法：1.检查变频器中与编码器相关的【脉冲数量】（PGI）与【编码器类 型】(EnS)的参数设置；2.检查编码器的机械部分与电气部分的运行情况，其电源及连线是 否全部正确 ；3. 如有必要，颠倒电机（在【1.1简单起动】（SIn）中的【改变输 出相序】（PHr）里进行修改 ）或编码器信号的旋转方向Date19ATV7118变频器中文面板连接不上或黑频Ø 产生原因：变频器中文面板存在故障、变频器内部电源故障、变频 器中文面板未连接好 Ø 解决方法：1.检查面板与变频器的连接；2. 检查变频器24V电源；3. 更换中文面板Date20ATV7119变频器显示nLPØ 故障代码：nLP Ø 故障名称：变频器无主电源 Ø 产生原因：变频器只有控制电源，主电源未送或变频器进线侧熔断 器熔断 Ø 解决方法：1. 检查变频器进线电源；2. 检查熔断器，变频器功率比较小，检查PO，PA/+的短接片的连 接，螺栓是否拧紧，如果使用了直流电抗，确保直流电抗被连接到 PO和PA/+。
Date21ATV7120变频器显示PrAØ 故障代码： PrA Ø 故障名称：变频器断电功能有效，变频器被锁定 Ø 产生原因：ATV71变频器增加了“安全应用”功能（关于此应用的详 细说明请参考ATV71变频器产品手册），变频器PWR控制端子未得 电 Ø 解决方法：1.检查变频器的PWR控制端子Date22ATV71 ATV71 培训培训谢谢 你的关注。
