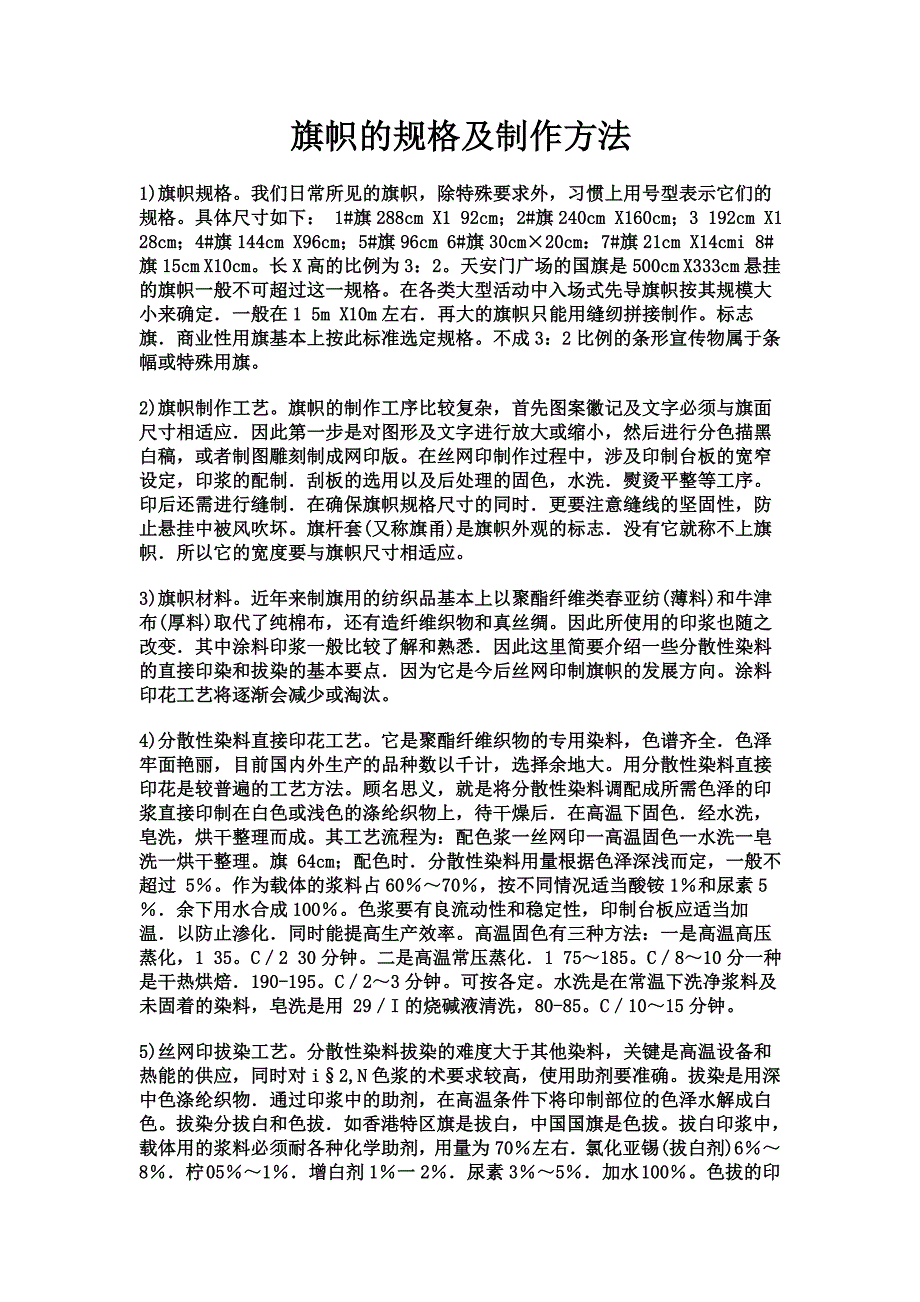

旗帜的规格及制作方法

旗帜的规格及制作方法旗帜的规格及制作方法1)1)旗帜规格我们日常所见的旗帜，除特殊要求外，习惯上用号型表示它们的旗帜规格我们日常所见的旗帜，除特殊要求外，习惯上用号型表示它们的 规格具体尺寸如下：规格具体尺寸如下： 1#1#旗旗 288cm288cm X1X1 92cm92cm；；2#2#旗旗 240cm240cm X160cmX160cm；；3 3 192cm192cm X1X1 28cm28cm；；4#4#旗旗 144cm144cm X96cmX96cm；；5#5#旗旗 96cm96cm 6#6#旗旗 30cm×20cm30cm×20cm：：7#7#旗旗 21cm21cm X14cmiX14cmi 8#8# 旗旗 15cm15cm X10cmX10cm长 X X 高的比例为高的比例为 3 3：：2 2天安门广场的国旗是天安门广场的国旗是 500cm500cm X333cmX333cm 悬悬 挂的旗帜一般不可超过这一规格在各类大型活动中入场式先导旗帜按其规模挂的旗帜一般不可超过这一规格在各类大型活动中入场式先导旗帜按其规模 大小来确定．一般在大小来确定．一般在 1 1 5m5m X10mX10m 左右．再大的旗帜只能用缝纫拼接制作。

左右．再大的旗帜只能用缝纫拼接制作标志标志 旗旗．商业性用旗基本上按此标准选定规格不成．商业性用旗基本上按此标准选定规格不成 3 3：：2 2 比例的条形宣传物属于条比例的条形宣传物属于条 幅或特殊用旗幅或特殊用旗2)2)旗帜制作工艺旗帜制作工艺旗帜的制作工序比较复杂，首先图案徽记及文字必须与旗面旗帜的制作工序比较复杂，首先图案徽记及文字必须与旗面 尺寸相适应．因此第一步是对图形及文字进行放大或缩小，然后进行分色描黑尺寸相适应．因此第一步是对图形及文字进行放大或缩小，然后进行分色描黑 白稿，或者制图雕刻制成网印版在丝网印制作过程中，涉及印制台板的宽窄白稿，或者制图雕刻制成网印版在丝网印制作过程中，涉及印制台板的宽窄 设定，印浆的配制．刮板的选用以及后处理的固色，水洗．熨烫平整等工序设定，印浆的配制．刮板的选用以及后处理的固色，水洗．熨烫平整等工序 印后还需进行缝制．在确保旗帜规格尺寸的同时．更要注意缝线的坚固性，防印后还需进行缝制．在确保旗帜规格尺寸的同时．更要注意缝线的坚固性，防 止悬挂中被风吹坏旗杆套止悬挂中被风吹坏旗杆套( (又称旗甬又称旗甬) )是旗帜外观的标志．没有它就称不上旗是旗帜外观的标志．没有它就称不上旗 帜．所以它的宽度要与旗帜尺寸相适应。

帜．所以它的宽度要与旗帜尺寸相适应3)3)旗帜材料近年来制旗用的纺织品基本上以聚酯纤维类春亚纺旗帜材料近年来制旗用的纺织品基本上以聚酯纤维类春亚纺( (薄料薄料) )和牛津和牛津 布布( (厚料厚料) )取代了纯棉布，还有造纤维织物和真丝绸因此所使用的印浆也随之取代了纯棉布，还有造纤维织物和真丝绸因此所使用的印浆也随之 改变．其中涂料印浆一般比较了解和熟悉．因此这里简要介绍一些分散性染料改变．其中涂料印浆一般比较了解和熟悉．因此这里简要介绍一些分散性染料 的直接印染和拔染的基本要点．因为它是今后丝网印制旗帜的发展方向涂料的直接印染和拔染的基本要点．因为它是今后丝网印制旗帜的发展方向涂料 印花工艺将逐渐会减少或淘汰印花工艺将逐渐会减少或淘汰4)4)分散性染料直接印花工艺它是聚酯纤维织物的专用染料，色谱齐全．色泽分散性染料直接印花工艺它是聚酯纤维织物的专用染料，色谱齐全．色泽 牢面艳丽，目前国内外生产的品种数以千计，选择余地大用分散性染料直接牢面艳丽，目前国内外生产的品种数以千计，选择余地大用分散性染料直接 印花是较普遍的工艺方法顾名思义，就是将分散性染料调配成所需色泽的印印花是较普遍的工艺方法。

顾名思义，就是将分散性染料调配成所需色泽的印 浆直接印制在白色或浅色的涤纶织物上，待干燥后．在高温下固色．经水洗，浆直接印制在白色或浅色的涤纶织物上，待干燥后．在高温下固色．经水洗， 皂洗，烘干整理而成其工艺流程为：配色浆一丝网印一高温固色一水洗一皂皂洗，烘干整理而成其工艺流程为：配色浆一丝网印一高温固色一水洗一皂 洗一烘干整理旗洗一烘干整理旗 64cm64cm；配色时．分散性染料用量根据色泽深浅而定，一般不；配色时．分散性染料用量根据色泽深浅而定，一般不 超过超过 5 5％作为载体的浆料占％作为载体的浆料占 6060％～％～7070％，按不同情况适当酸铵％，按不同情况适当酸铵 1 1％和尿素％和尿素 5 5％．余下用水合成％．余下用水合成 100100％色浆要有良流动性和稳定性，印制台板应适当加％色浆要有良流动性和稳定性，印制台板应适当加 温．以防止渗化．同时能提高生产效率高温固色有三种方法：一是高温高压温．以防止渗化．同时能提高生产效率高温固色有三种方法：一是高温高压 蒸化，蒸化，1 1 3535C C／／2 2 3030 分钟二是高温常压蒸化．分钟二是高温常压蒸化．1 1 7575～～185185。

C C／／8 8～～1010 分一种分一种 是干热烘焙．是干热烘焙．190-195190-195C C／／2 2～～3 3 分钟可按各定水洗是在常温下洗净浆料及分钟可按各定水洗是在常温下洗净浆料及 未固着的染料，皂洗是用未固着的染料，皂洗是用 2929／／I I 的烧碱液清洗，的烧碱液清洗，80-8580-85C C／／1010～～1515 分钟5)5)丝网印拔染工艺分散性染料拔染的难度大于其他染料，关键是高温设备和丝网印拔染工艺分散性染料拔染的难度大于其他染料，关键是高温设备和 热能的供应，同时对热能的供应，同时对 i§2,Ni§2,N 色浆的术要求较高，使用助剂要准确拔染是用深色浆的术要求较高，使用助剂要准确拔染是用深 中色涤纶织物．通过印浆中的助剂，在高温条件下将印制部位的色泽水解成白中色涤纶织物．通过印浆中的助剂，在高温条件下将印制部位的色泽水解成白 色拔染分拔白和色拔．如香港特区旗是拔白，中国国旗是色拔拔白印浆中，色拔染分拔白和色拔．如香港特区旗是拔白，中国国旗是色拔拔白印浆中， 载体用的浆料必须耐各种化学助剂，用量为载体用的浆料必须耐各种化学助剂，用量为 7070％左右．氯化亚锡％左右．氯化亚锡( (拔白剂拔白剂) ) 6 6％～％～8 8％．柠％．柠 0505％～％～1 1％．增白剂％．增白剂 1 1％一％一 2 2％．尿素％．尿素 3 3％～％～5 5％．加水％．加水 100100％。

％色拔的印浆基本上按拔白处方加入耐还原剂的分性染料制成当然在具体操作色拔的印浆基本上按拔白处方加入耐还原剂的分性染料制成当然在具体操作 中还有很多要求高温固色与直接印花固色条件基本相似．可因地制宜选择最中还有很多要求高温固色与直接印花固色条件基本相似．可因地制宜选择最 佳条件丝网印制作旗帜的方法多种多样，因为它不受套色的限制．色调丰佳条件丝网印制作旗帜的方法多种多样，因为它不受套色的限制．色调丰 富．色泽艳亮，因此为宣传条幅的制作．打下了良好的基础富．色泽艳亮，因此为宣传条幅的制作．打下了良好的基础转载自：上海旗帜制作上海旗帜制作。
