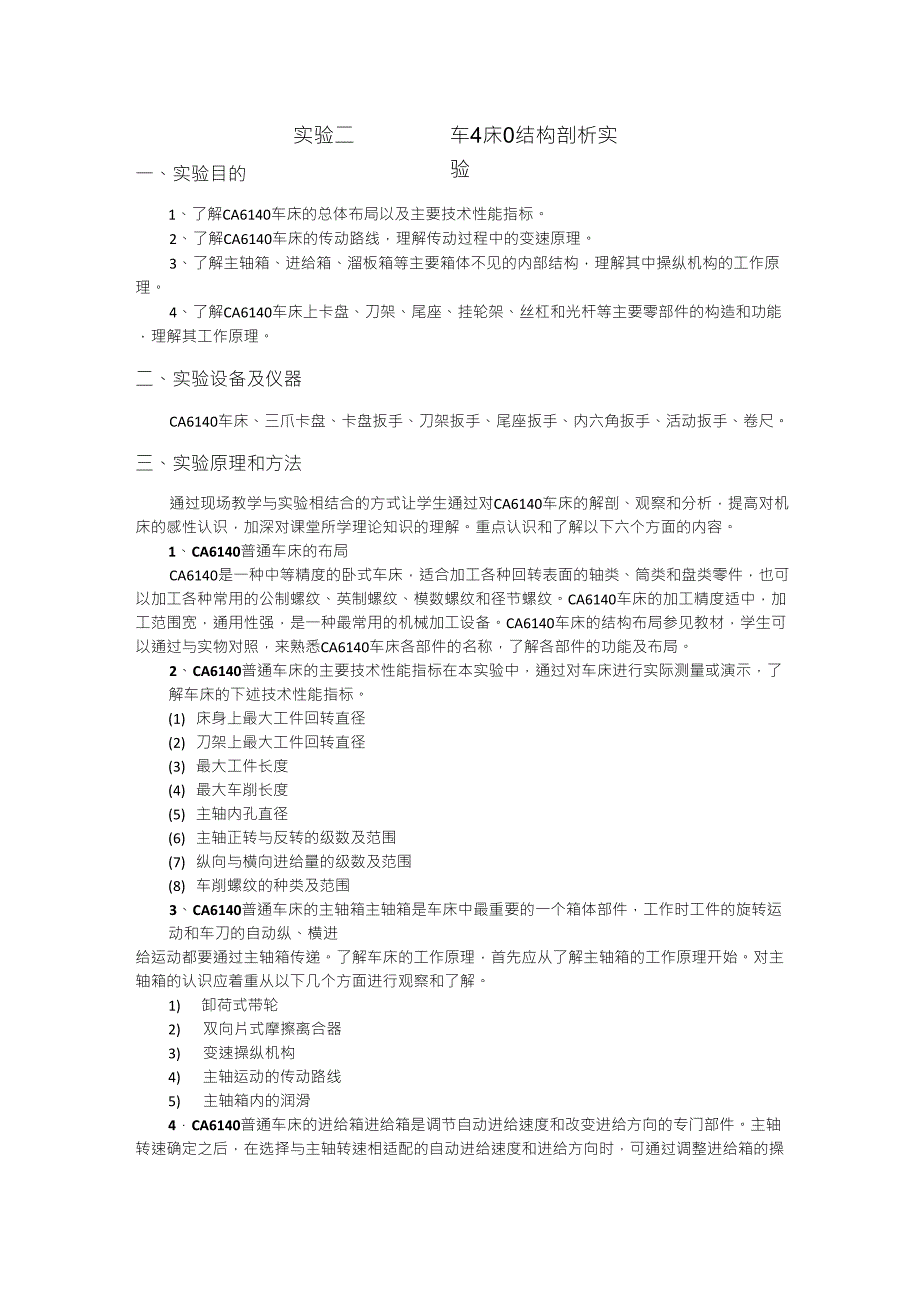

实验二车4床0结构剖析实验一、实验目的1、了解CA6140车床的总体布局以及主要技术性能指标2、了解CA6140车床的传动路线，理解传动过程中的变速原理3、了解主轴箱、进给箱、溜板箱等主要箱体不见的内部结构，理解其中操纵机构的工作原理4、了解CA6140车床上卡盘、刀架、尾座、挂轮架、丝杠和光杆等主要零部件的构造和功能，理解其工作原理二、实验设备及仪器CA6140车床、三爪卡盘、卡盘扳手、刀架扳手、尾座扳手、内六角扳手、活动扳手、卷尺三、实验原理和方法通过现场教学与实验相结合的方式让学生通过对CA6140车床的解剖、观察和分析，提高对机床的感性认识，加深对课堂所学理论知识的理解重点认识和了解以下六个方面的内容1、CA6140普通车床的布局CA6140是一种中等精度的卧式车床，适合加工各种回转表面的轴类、筒类和盘类零件，也可以加工各种常用的公制螺纹、英制螺纹、模数螺纹和径节螺纹CA6140车床的加工精度适中，加工范围宽，通用性强，是一种最常用的机械加工设备CA6140车床的结构布局参见教材，学生可以通过与实物对照，来熟悉CA6140车床各部件的名称，了解各部件的功能及布局2、CA6140普通车床的主要技术性能指标在本实验中，通过对车床进行实际测量或演示，了解车床的下述技术性能指标。
1) 床身上最大工件回转直径(2) 刀架上最大工件回转直径(3) 最大工件长度(4) 最大车削长度(5) 主轴内孔直径(6) 主轴正转与反转的级数及范围(7) 纵向与横向进给量的级数及范围(8) 车削螺纹的种类及范围3、CA6140普通车床的主轴箱主轴箱是车床中最重要的一个箱体部件，工作时工件的旋转运动和车刀的自动纵、横进给运动都要通过主轴箱传递了解车床的工作原理，首先应从了解主轴箱的工作原理开始对主轴箱的认识应着重从以下几个方面进行观察和了解1) 卸荷式带轮2) 双向片式摩擦离合器3) 变速操纵机构4) 主轴运动的传动路线5) 主轴箱内的润滑4．CA6140普通车床的进给箱进给箱是调节自动进给速度和改变进给方向的专门部件主轴转速确定之后，在选择与主轴转速相适配的自动进给速度和进给方向时，可通过调整进给箱的操纵机构来实现对进给箱的认识，应着重了解进给箱传动路线和操纵机构的工作原理进给箱里有三套操纵机构，它们分别是：基本组的操纵机构、增倍组的操纵机构、螺纹种类变换操纵机构及丝杠、光杠传动转换的操纵机构5、CA6140普通车床的溜板箱溜板箱的主要功能是将光杆或丝杠的旋转运动转换为直线进给运动，并带动溜板和刀架实现纵向或横向快速移动，用于非加工状态下快速调整车刀位置。
溜板箱内有纵向或横向机动进给操纵机构、换向机构、丝杠开合螺母机构、过载保护机构等对溜板箱的认识应重点观察和了解以下几个方面1)丝杠开合螺母机构2)纵向、横向机动进给操纵机构3) 快速移动操纵机构4)互锁机构5)安全离合器6．CA6140普通车床的卡盘、刀架、尾座、挂轮架、丝杠和光杠CA6140普通车床的卡盘、刀架、尾座、挂轮架、丝杠和光杠是暴露在车床外边的部件可以直接观察到在观察卡盘、刀架、尾座、挂轮架的结构时可以适当拆卸上面的零件，以便更清楚地了解其工作原理四、实验任务1、观察CA6140车床整体结构，熟悉其各部件的名称，了解各部件的功能2、了解CA6140车床的主要技术性能指标及实现原理3、观察主轴箱双向片式摩擦离合器、齿形离合器和制动器的结构形式和工作原理4、对照结构图辨别主轴箱内每根传动轴的轴号，观察它们的传动顺序5、观察变速机构的工作原理，了解滑动齿轮的作用和操纵机构的工作原理6、分别观察主轴高速正转、低速正转和反转时的传动路线，记录传动时经过的轴、齿轮，并分别计算传动比7、观察进给箱内部结构，了解进给箱的传动路线及操纵机构的工作原理8、观察溜板箱内部结构，了解光杠、丝杠的运动传递原理，纵向进给和横向进给的工作原理，以及刀架快速移动机构的工作原理。
五、实验步骤1、观察CA6140车床整体布局，熟悉各部件的名称，了解各部件的功能2、用卷尺测量CA6140车床的结构尺寸，了解其尺寸性能指标开机演示，了解其运动性能指标3、打开主轴箱上盖，观察箱体内的双向片式摩擦离合器、齿形离合器和制动器的结构，分析操纵机构的工作原理4、认真观察主轴箱内传动轴和传动齿轮的传动顺序，记录传动链的有关数据5、打开进给箱前盖，观察箱体内传动轴和传动齿轮的传动顺序，观察操纵机构的原理6、观察溜板箱内部结构，了解纵向进给和横向进给的工作原理，分析刀架快速移动机构的工作原理，了解溜板箱与纵向溜板的连接形式7、观察卡盘、刀架、尾座、挂轮架、丝杠和光杠的结构8、将车床按原状重新装好9、计算已记录的主轴箱中传动链的传动比10、填写实验报告六、注意事项1、拆开车床时，如果车床带电应先切断总电源，并挂“严禁送电”的警示标志2、拆、装车床的零件时应在老师的指导下进行，注意安全，以免身体受伤3、对车床的零件应轻拿轻放，以免零件受损4、不要让任何物品掉进车床的箱体内七、思考题1、变换车床主轴的正、反转向时，靠哪些零件或部件来实现?2、主轴箱里参与调整主轴转速的滑移齿轮有多少个?靠它们可改变多少种正转转速?多少种反转转速?3、说明主轴箱中使用的斜齿轮在传递运动时的优点。
4、从主轴箱到进给箱的运动是由哪些零件传递的？5、说明光杠与丝杠在使用上的区别。
