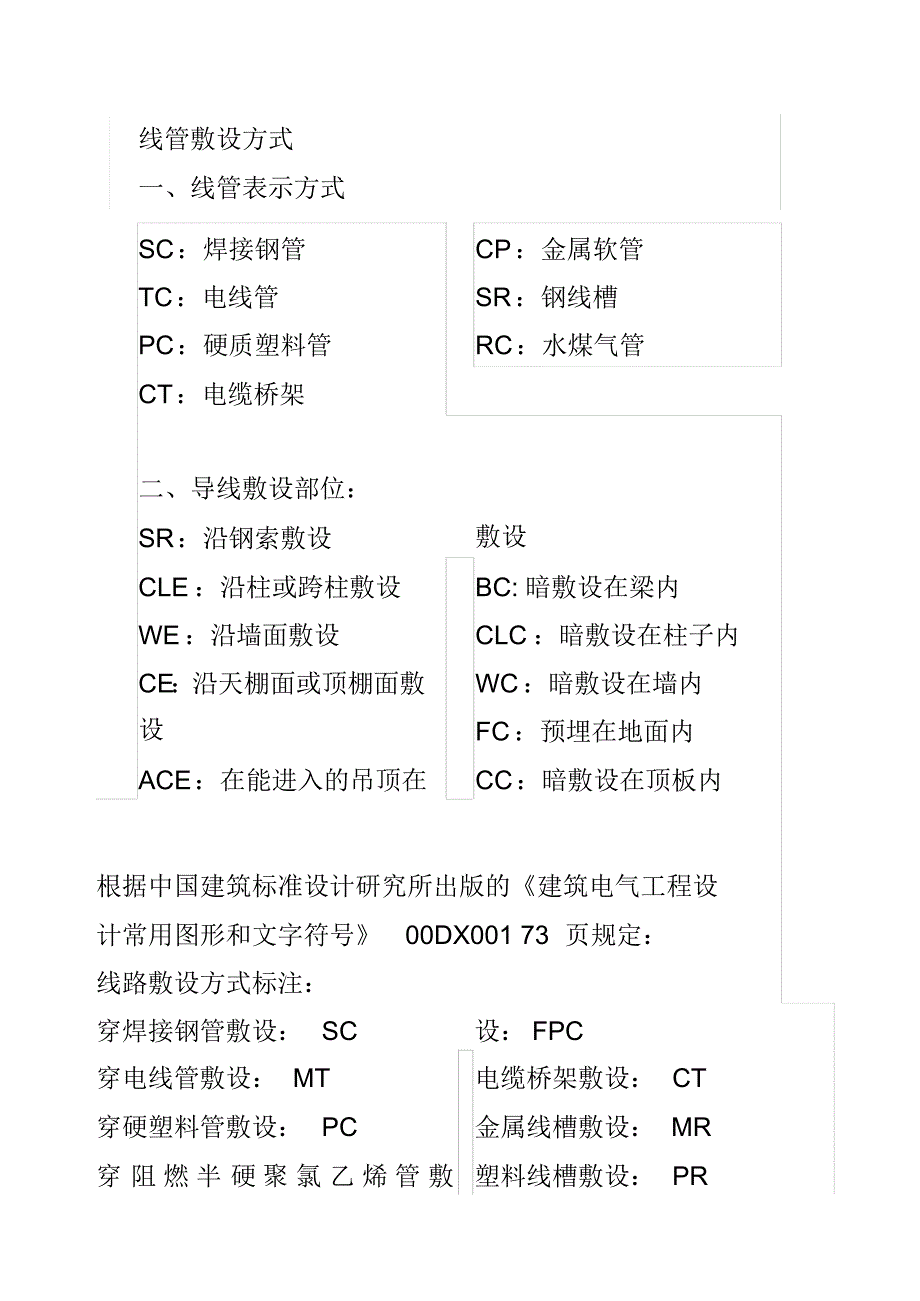

线管敷设方式一、线管表示方式SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE ：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC: 暗敷设在梁内CLC ：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73 页规定：线路敷设方式标注：穿焊接钢管敷设： SC 穿电线管敷设： MT 穿硬塑料管敷设： PC 穿 阻 燃 半 硬 聚 氯 乙 烯 管 敷设： FPC 电缆桥架敷设： CT 金属线槽敷设： MR 塑料线槽敷设： PR 用钢索敷设： M 穿聚氯乙烯塑料波纹电线管敷设： KPC 穿金属软管敷设： CP 直接埋设： DB 电缆沟敷设： TC 混凝土排管敷设： CE 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内： BC 沿或跨柱敷设： AC 暗敷设在柱内： CLC 沿墙面敷设： WS 暗敷设在墙内： WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设： SCE 地板或地面下敷设： F JDG-- 紧定式电线管KBG-- 扣压式电线管一，导线穿管表示MT-电线管PC-PVC 塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC- 暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE- 沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL- 柱上穿焊接钢管敷设： SC 穿电线管敷设： MT 穿硬塑料管敷设： PC 穿 阻燃半 硬聚 氯乙 烯管敷设： FPC 电缆桥架敷设： CT 金属线槽敷设： MR 塑料线槽敷设： PR 用钢索敷设： M 穿 聚氯乙 烯塑 料波 纹电线管敷设： KPC 穿金属软管敷设： CP 直接埋设： DB 电缆沟敷设： TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内： BC 沿或跨柱敷设： AC 暗敷设在柱内： CLC 沿墙面敷设： WS 暗敷设在墙内： WC 沿天棚或顶板面敷设 ：CE 暗 敷 设 在 屋 面 或 顶 板内： CC 吊顶内敷设： SCE 地板或地面下敷设： FC 电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x 电线根数）计算结果应小于或等于管 · 子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考其它电工书或电线电缆产品介绍的册子也有表供查阅还有先算导线的总截面积，然后留出约1/3 的余量，例如： 0.666 平方毫米的导线，用1 平方毫米管内径的穿管在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？答：在下列地点要管：①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点选择管径时，内径要比外径大50 ％线路敷设方式代号PVC——用阻燃塑料管敷设DGL ——用电工钢管敷设VXG——用塑制线槽敷设GXG ——用金属线槽敷设KRG ——用可挠型塑制管敷设⑦线路明敷部位代号LM —沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA ——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G——— 管吊式B——壁装式R——— 嵌入式BR——— 墙壁内安装(4)设备标注方法 ’⑦配电线路的标注方法a——b(c × d)e——f 其中： a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示 2 根导线表示 3 根导线表示 n 根导线⑦照明灯具标注方法一般标注方法：电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计 ，并有产品合格证2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度3）、电缆在桥架上垂直敷设时，电力电缆首末端及转弯、接头两端应作固定4）、塑料绝缘电缆的弯曲半径不小于电缆外径的10 倍5）、电缆敷设时，电缆应从盘的上端引出，应避免电缆在支架上及地面磨擦拖拉，电缆表面不得有机械损伤6）、电缆敷设时不宜交叉，电缆应排列整齐，电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号（当设计无编号时，则应标明型号、规格及起讫地点），牌子字迹应清晰，不易脱落标志牌规格宜统一，应能防腐，挂装牢固7）、电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封8）、电缆终端头与电缆接头制作前应作好检查，保证相位正确，采用绝缘材料应符合要求3、配线工程工序：配管 —管内穿线1）本工程均为暗配管线，暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线，明敷或暗敷于干燥场所的线路可采用PVC 电线管穿金属管的交流线路，不同回路、不应同管敷设，同一回路不应分管敷设金属管明敷时的固定点间距，以及和其它管道同侧敷设和交叉时的净距，均应符合施工规范及设计要求。
管线线路较长时，宜适当加装接线盒，直线部分不超过 30m，一个弯不超过20m，二个弯不超过15m，三个弯不超过8m金属管敷设完后 ，应对根数、管径、起始点进行检查，对遗漏者及不符合图纸和现行施工规范要求的应进行修补2）管内穿线宜在建筑物的抹灰及地面工程结束后进行在穿线之前，应将管中的积水及杂物清除干净导线在管内不得有接头和扭结，其接头应在接线盒内连接3）导线穿入钢管后，在导线出管口处，应装护口保护导线，在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处。
