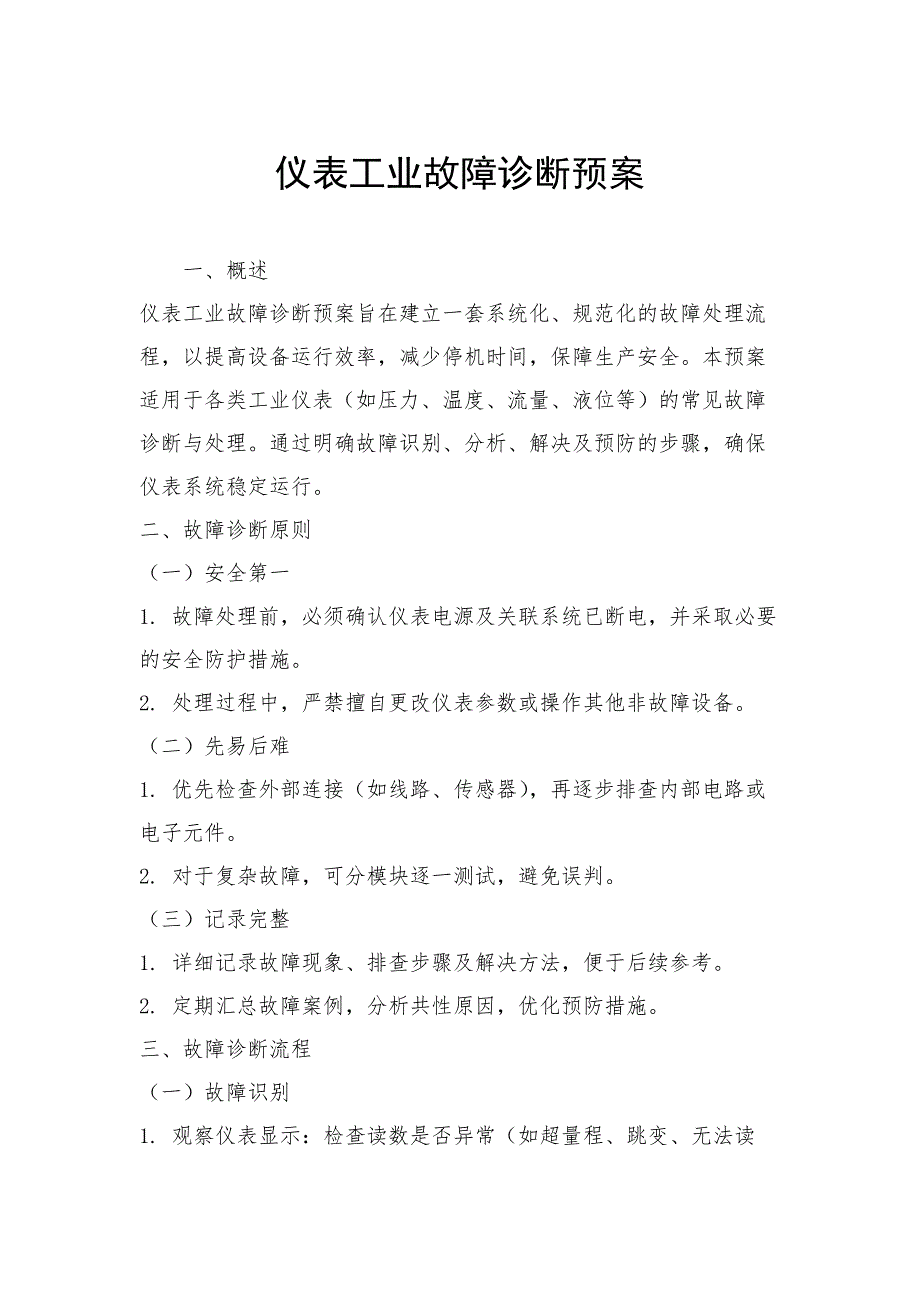

仪表工业故障诊断预案一、概述仪表工业故障诊断预案旨在建立一套系统化、规范化的故障处理流程，以提高设备运行效率，减少停机时间，保障生产安全本预案适用于各类工业仪表（如压力、温度、流量、液位等）的常见故障诊断与处理通过明确故障识别、分析、解决及预防的步骤，确保仪表系统稳定运行二、故障诊断原则（一）安全第一1. 故障处理前，必须确认仪表电源及关联系统已断电，并采取必要的安全防护措施2. 处理过程中，严禁擅自更改仪表参数或操作其他非故障设备二）先易后难1. 优先检查外部连接（如线路、传感器），再逐步排查内部电路或电子元件2. 对于复杂故障，可分模块逐一测试，避免误判三）记录完整1. 详细记录故障现象、排查步骤及解决方法，便于后续参考2. 定期汇总故障案例，分析共性原因，优化预防措施三、故障诊断流程（一）故障识别1. 观察仪表显示：检查读数是否异常（如超量程、跳变、无法读数）2. 检查报警信号：确认是否有声光报警或系统提示3. 询问操作人员：了解故障发生时间、伴随现象及近期操作变更二）初步排查1. 外部检查（1）检查传感器安装是否牢固，有无堵塞或污染；（2）检查接线端子是否松动或腐蚀；（3）确认供电电压是否在正常范围。
2. 功能测试（1）短接测试：对智能仪表进行通讯测试，确认是否能与上位机响应；（2）替代法：用已知正常的传感器替换怀疑部件，验证故障是否转移三）深入分析1. 电路分析（1）查阅仪表电路图，定位可疑元件；（2）使用万用表测量电阻、电压，排除线路短路或开路问题2. 软件诊断（1）检查仪表固件版本是否过旧或损坏；（2）尝试恢复出厂设置，排除软件逻辑错误四）解决方案1. 替换损坏部件：根据检测结果，更换失效的传感器、模块或电池2. 参数调整：校准仪表零点或量程，确保测量精度3. 联系厂家：若涉及核心芯片或特殊工艺，需联系供应商技术支持五）预防措施1. 定期巡检：每月对重点仪表进行外观及功能检查2. 环境控制：避免仪表暴露在高温、潮湿或腐蚀性环境中3. 培训操作员：提升人员对仪表日常维护的认知四、常见故障案例（一）压力仪表故障1. 读数波动大（1）检查传感器安装是否水平；（2）排除管道振动干扰2. 显示超量程（1）确认量程设置是否正确；（2）排查前段管道堵塞二）温度仪表故障1. 示值偏差（1）校准热电偶或RTD接线端子；（2）检查绝缘是否受潮2. 无信号输出（1）确认供电是否正常；（2）测量热敏电阻阻值。
五、总结一、概述仪表工业故障诊断预案旨在建立一套系统化、规范化的故障处理流程，以提高设备运行效率，减少停机时间，保障生产安全本预案适用于各类工业仪表（如压力、温度、流量、液位等）的常见故障诊断与处理通过明确故障识别、分析、解决及预防的步骤，确保仪表系统稳定运行二、故障诊断原则（一）安全第一1. 故障处理前，必须确认仪表电源及关联系统已断电，并采取必要的安全防护措施例如，佩戴绝缘手套、使用验电笔确认无电压2. 处理过程中，严禁擅自更改仪表参数或操作其他非故障设备需获得授权后方可进行修改，并记录操作内容二）先易后难1. 优先检查外部连接（如线路、传感器），再逐步排查内部电路或电子元件例如，先检查接线是否松动、传感器是否脏污，再进行电路测试2. 对于复杂故障，可分模块逐一测试，避免误判例如，对于多通道流量计，可单独测试每个通道的信号三）记录完整1. 详细记录故障现象、排查步骤及解决方法，便于后续参考建议使用故障记录表，包含时间、现象、处理过程、结果等信息2. 定期汇总故障案例，分析共性原因，优化预防措施例如，若某类型仪表频繁出现同一种故障，需评估其设计或选型合理性三、故障诊断流程（一）故障识别1. 观察仪表显示：检查读数是否异常（如超量程、跳变、无法读数）。
需对比历史数据或正常工况下的读数，判断异常程度2. 检查报警信号：确认是否有声光报警或系统提示注意报警信息的类型（如故障码、位置提示），这通常指向具体问题3. 询问操作人员：了解故障发生时间、伴随现象及近期操作变更例如，是否进行了设备维护、更换了耗材或调整了工艺参数二）初步排查1. 外部检查（1）检查传感器安装是否牢固，有无堵塞或污染例如，对于温度传感器，确认热电偶或热电阻插入深度符合要求，探头有无结垢；（2）检查接线端子是否松动或腐蚀可用力拧紧或更换绝缘护套；（3）确认供电电压是否在正常范围使用万用表测量仪表电源输入端，对比额定电压（如24VDC±5%）2. 功能测试（1）短接测试：对智能仪表进行通讯测试，确认是否能与上位机响应例如，对于HART仪表，尝试使用手操器发送短接命令，观察上位机反馈；（2）替代法：用已知正常的传感器替换怀疑部件，验证故障是否转移需确保替代部件的型号、量程、接线方式一致三）深入分析1. 电路分析（1）查阅仪表电路图，定位可疑元件需熟悉仪表内部结构，识别关键元件（如运算放大器、A/D转换器）；（2）使用万用表测量电阻、电压，排除线路短路或开路问题例如，测量传感器至仪表的线路电阻，确认是否在合理范围内（如<100Ω）。
2. 软件诊断（1）检查仪表固件版本是否过旧或损坏登录仪表菜单，查看固件号，对比说明书或官网版本；（2）尝试恢复出厂设置，排除软件逻辑错误需提前备份重要参数，操作后重新配置四）解决方案1. 替换损坏部件：根据检测结果，更换失效的传感器、模块或电池需使用原厂或兼容规格的部件，并按手册要求安装2. 参数调整：校准仪表零点或量程，确保测量精度例如，使用标准量（如标准压力源、标准温度计）进行对比，调整仪表参数至一致3. 联系厂家：若涉及核心芯片或特殊工艺，需联系供应商技术支持提供详细故障信息和排查步骤，以便远程协助或送修五）预防措施1. 定期巡检：每月对重点仪表进行外观及功能检查例如，检查仪表外壳有无破损、接线有无氧化，进行简易的功能测试（如读数变化、报警响应）2. 环境控制：避免仪表暴露在高温、潮湿或腐蚀性环境中可采取隔热、密封、防腐等措施，如为仪表加装防护罩或选择耐腐蚀材料3. 培训操作员：提升人员对仪表日常维护的认知定期组织培训，内容包括仪表原理、常见故障判断、安全操作规范等四、常见故障案例（一）压力仪表故障1. 读数波动大（1）检查传感器安装是否水平，避免倾斜导致液柱压力影响；（2）排除管道振动干扰，可安装减震器或调整管道支撑。
2. 显示超量程（1）确认量程设置是否正确，检查设定值与实际工况匹配；（2）排查前段管道堵塞，导致压力异常升高可通过排气或清洗解决二）温度仪表故障1. 示值偏差（1）校准热电偶或RTD接线端子，使用校准仪进行对比测量；（2）检查绝缘是否受潮，干燥或更换绝缘材料2. 无信号输出（1）确认供电是否正常，检查电池电压或电源线连接；（2）测量热敏电阻阻值，对比典型阻值（如0℃时铜热电阻为53Ω）三）流量仪表故障1. 零点漂移（1）检查传感器安装高度是否与设计一致，避免气泡影响；（2）定期校准，调整零点参数2. 量程不准（1）确认管道内介质密度、粘度是否与设定值一致；（2）检查流量计上游直管段长度是否满足要求五、总结仪表工业故障诊断是一项系统性工作，需结合安全规范、操作流程和技术知识通过严格执行本预案，可提高故障处理效率，降低维护成本，延长仪表使用寿命建议企业建立完善的故障管理体系，持续优化诊断流程和预防措施一、概述仪表工业故障诊断预案旨在建立一套系统化、规范化的故障处理流程，以提高设备运行效率，减少停机时间，保障生产安全本预案适用于各类工业仪表（如压力、温度、流量、液位等）的常见故障诊断与处理。
通过明确故障识别、分析、解决及预防的步骤，确保仪表系统稳定运行二、故障诊断原则（一）安全第一1. 故障处理前，必须确认仪表电源及关联系统已断电，并采取必要的安全防护措施2. 处理过程中，严禁擅自更改仪表参数或操作其他非故障设备二）先易后难1. 优先检查外部连接（如线路、传感器），再逐步排查内部电路或电子元件2. 对于复杂故障，可分模块逐一测试，避免误判三）记录完整1. 详细记录故障现象、排查步骤及解决方法，便于后续参考2. 定期汇总故障案例，分析共性原因，优化预防措施三、故障诊断流程（一）故障识别1. 观察仪表显示：检查读数是否异常（如超量程、跳变、无法读数）2. 检查报警信号：确认是否有声光报警或系统提示3. 询问操作人员：了解故障发生时间、伴随现象及近期操作变更二）初步排查1. 外部检查（1）检查传感器安装是否牢固，有无堵塞或污染；（2）检查接线端子是否松动或腐蚀；（3）确认供电电压是否在正常范围2. 功能测试（1）短接测试：对智能仪表进行通讯测试，确认是否能与上位机响应；（2）替代法：用已知正常的传感器替换怀疑部件，验证故障是否转移三）深入分析1. 电路分析（1）查阅仪表电路图，定位可疑元件；（2）使用万用表测量电阻、电压，排除线路短路或开路问题。
2. 软件诊断（1）检查仪表固件版本是否过旧或损坏；（2）尝试恢复出厂设置，排除软件逻辑错误四）解决方案1. 替换损坏部件：根据检测结果，更换失效的传感器、模块或电池2. 参数调整：校准仪表零点或量程，确保测量精度3. 联系厂家：若涉及核心芯片或特殊工艺，需联系供应商技术支持五）预防措施1. 定期巡检：每月对重点仪表进行外观及功能检查2. 环境控制：避免仪表暴露在高温、潮湿或腐蚀性环境中3. 培训操作员：提升人员对仪表日常维护的认知四、常见故障案例（一）压力仪表故障1. 读数波动大（1）检查传感器安装是否水平；（2）排除管道振动干扰2. 显示超量程（1）确认量程设置是否正确；（2）排查前段管道堵塞二）温度仪表故障1. 示值偏差（1）校准热电偶或RTD接线端子；（2）检查绝缘是否受潮2. 无信号输出（1）确认供电是否正常；（2）测量热敏电阻阻值五、总结一、概述仪表工业故障诊断预案旨在建立一套系统化、规范化的故障处理流程，以提高设备运行效率，减少停机时间，保障生产安全本预案适用于各类工业仪表（如压力、温度、流量、液位等）的常见故障诊断与处理通过明确故障识别、分析、解决及预防的步骤，确保仪表系统稳定运行。
二、故障诊断原则（一）安全第一1. 故障处理前，必须确认仪表电源及关联系统已断电，并采取必要的安全防护措施例如，佩戴绝缘手套、使用验电笔确认无电压2. 处理过程中，严禁擅自更改仪表参数或操作其他非故障设备需获得授权后方可进行修改，并记录操作内容二）先易后难1. 优先检查外部连接（如线路、传感器），再逐步排查内部电路或电子元件例如，先检查接线是否松动、传感器是否脏污，再进行电路测试2. 对于复杂故障，可分模块逐一测试，避免误判例如，对于多通道流量计，可单独测试每个通道的信号三）记录完整1. 详细记录故障现象、排查步骤及解决方法，便于后续参考建议使用故障记录表，包含时间、现象、处理过程、结果等信息2. 定期汇总故障案例，分析共性原因，优化预防措施例如，若某类型仪表频繁出现同一种故障，需评估其设计或选型合理性三、故障诊断流程（一）故障识别1. 观察仪表显示：检查读数是否异常（如超量程、跳变、无法读数）需对比历史数据或正常工况下的读数，判断异常程度2. 检查报警信号：。
