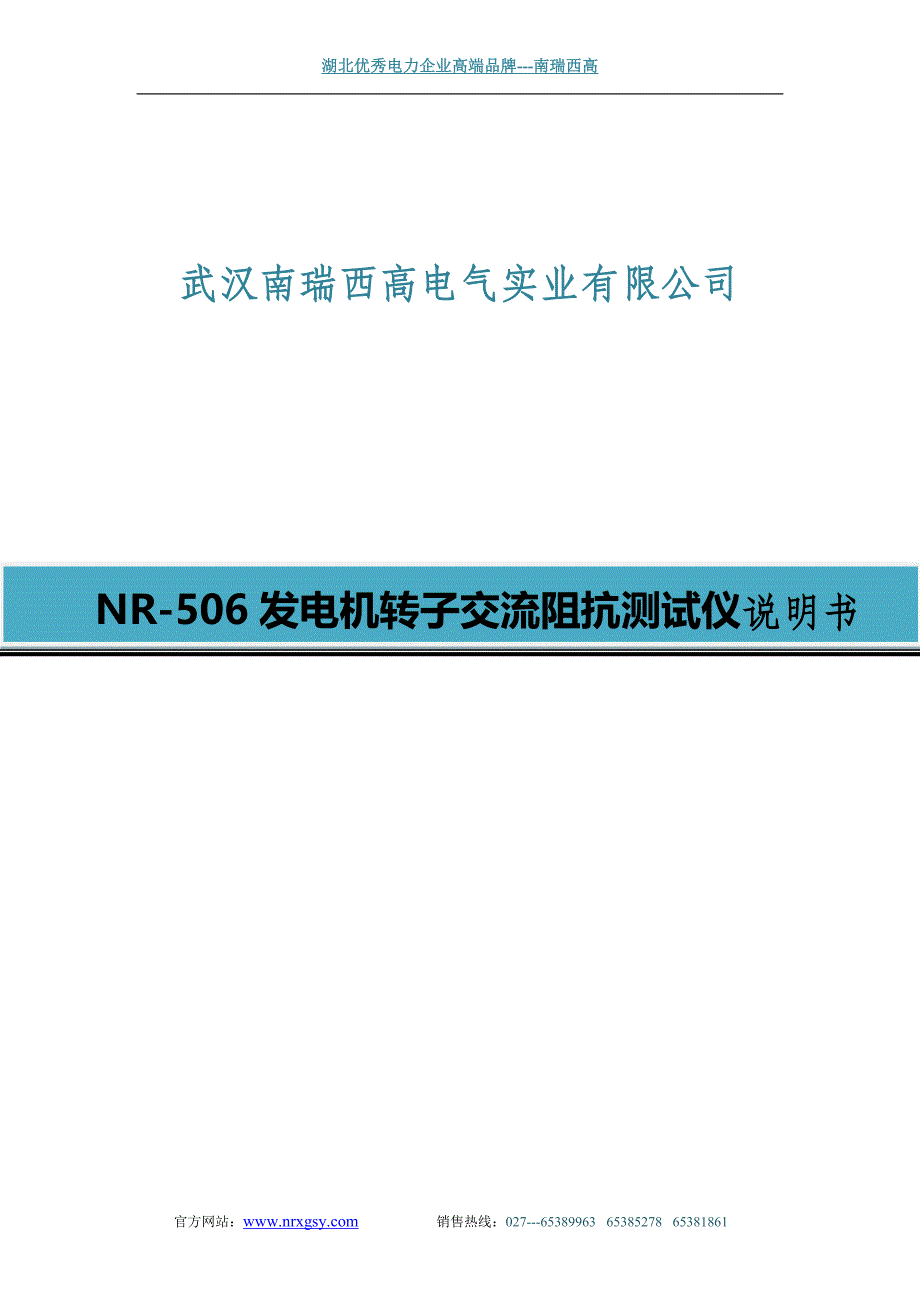

湖北优秀电力企业高端品牌---南瑞西高官方网站： 销售热线：027---65389963 65385278 65381861武汉南瑞西高电气实业有限公司NR-506 发电机转子交流阻抗测试仪说明书 JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 65381861目 录一、概述……………………………………………3二、功能及特点……………………………………3三、性能指标………………………………………3四、面板结构和功能说明…………………………4五、操作说明………………………………………5（一）自动测试………………………………5（二）手动测试………………………………7（三）查看历史数据…………………………8（四）修改时钟………………………………9（五）计算机操作……………………………9六、使用注意事项…………………………………9七、打印纸的安装…………………………………10八、维护保养和售后服务…………………………10九、附录：JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 65381861安 全 提 示1、使用前请仔细阅读本使用说明书，并按照本使用说明书的要求进行试验接线和操作。
2、使用前请将仪器面板上的接地端钮就近可靠接地并按相关规程做好其它常规安全措施3、在给被试设备升压（升流）前本系列测试仪的屏幕上虽有“请将调压器置零位”的明确提示，但仍强调操作者必须在检查调压器确实在零位后，方可按“确认”键! 以防被试设备和仪器遭受高电压、大电流的冲击 4、本系列测试仪不允许非专业人员随意打开机箱插拔、调整内部元器件，以防造成不必要的损失JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 65381861一、 概 述NR-506 型发电机转子交流阻抗测试仪是我公司在 NR-505 型的基础上经改进和提高，推出的新一代增强型交流阻抗测试仪，增加了显示和打印交流阻抗特性曲线并能与 PC 机联机实现数据下载和编辑测试报告的功能该仪器采用当今最先进的高速微处理器技术，功能更强大，性能更优越，使用更方便具有工作可靠性高、操作简便、测试精度高、小巧轻便等特点。
目前在国内处于领先水平二、功能与特点1、全自动采集、测量、显示、存储、打印所有测量参数和阻抗特性曲线（电压、电流、阻抗、功率、频率、设备编号、时间等）2.、超大量程，能全自动和手动测量所有发电机转子交流阻抗及其特性曲线3、内置超大容量存储器，可存储 6400 组测试数据，并可经标准工业通讯接口（RS232）上传至 PC 机，运用本公司开发的随机软件实现数据下载、自动生 成和编辑典型的测试报告，便于技术管理和存档4.、具有完善的过压、过流保护功能，其中过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全5、可兼做单相变压器的空载、短路试验和电压（流）互感器、消弧线圈的伏安特性试验6.、自带大屏幕图形 LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰7、自带微型打印机，可实时打印交流阻抗测试报告和交流阻抗特性曲线三、性能指标1、交流阻抗 0－99.999Ω 0.2 级 2、交流电压 0－600V 0.2 级3、交流电流 0----12 0A 0.2 级JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 653818614、有功功率 0-----72KW 0.5 级5、频 率 45---75HZ 0.2 级6、工作电源 220V±10％ 50HZ 7、体 积 415×225×200 mm 8、重 量 5 kg四、面板结构和功能说明 面板结构见下图（图 1）31 2 876 5 4图 1. 面板结构图1------测试回路的输入端，接试验调压器的输出端钮。
本机采用专用的大电流快速接头，接入和拆除时应稍加旋转2------测试回路电压测量端钮 量程 0――600V3------测试回路电流测量端钮 量程 0――120A本机采用专用的大电流快速接头，使用极其方便，接入和拆除时应稍加旋转4------薄膜按键用来实现各项功能的操作和参数的设置JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 65381861其中： 返回 键是用来将主机操作功能或界面进行返回，在任何状态下按 返回 键主机都将返回上一级菜单或界面；确认 键是用来对已进行的操作或光标选中的内容进行确认；←↑ 键和 →↓ 键是用来移动光标改变选择对象和修改数据大小5------通讯接口用于和 PC 机联机实现试验数据下载、生成和编辑测试报告操作6------主机（ 220V）工作电源开关7------安全接地端钮8------主机（ 220V）工作电源插座五、操作说明(一 )自动测试（推荐使用）1、按下图（图 2）接线转子调压输入 I1 U1 U2 I2器 图 2. 转子交流阻抗试验接线图2、接线无误后接通“工作电源开关”，仪器经自检后屏幕显示主菜单。
发电机交流阻抗测试仪自动测试手动测试历史数据时钟修改JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 653818613、 用光标选定“自动测试”按“ 确认 ”键进入，进入后屏幕显示“自动测试参数设置”界面自 动 测 试 参 数 设 置设备编号 ××――××电压步长 ×× V最大电压 ××× V 最大电流 ××× A确定 主菜单其中：设备编号――是用于区分不同设备、不同试验性质、次数以便于在历史数据中查找和技术管理电压步长――是指在以电压为基准进行各参数数据采集时，每次采集数据之间的间隔电压数值的大小；范围（5――50 V ）最大电压――是指试验中需要测试的最大电压值，范围（0--600V），其设定值的 1.1 倍为仪器默认的过压保护动作值。
最大电流――是指试验中需要测试的最大电流值，范围（0--120A），其设定值的 1.1 倍为仪器默认的过流保护动作值提示：光标有两种模式：“█”为选择模式，用来选择某一数据或功能；“▃” 为修改模式，用来修改选中的数据大小本仪器每次最多能测试 50 组数据，当最大电压与电压步长之比大于 50 时，仪器将判断参数设置无效4、 根据试验需要将以上参数设置好按“ 确认 ”键，屏幕提示：请 将 调 压 器 置 零 位按“ 确认 ”键后开始试验5、按“ 确认 ”键后试验开始，屏幕显示自动测试界面：自 动 测 试U(V) I(A) Z(Ω) P(W) f(HZ)**.** **.** **.*** *** **.**U=***.**V I=***.**A **/**上翻 下翻 保存 曲线 打印 主菜单即时值数值显示区JISO9001 质量体系认证 武汉南瑞西高电气实业有限公司官方网站： 销售热线：027---65389963 65385278 653818616、在此界面下调节调压器升压仪器将自动采集、显示所有参数在各测试点的测量数值。
直至到最大设定电压值，仪器蜂鸣器发出提示音，提示数据测量完毕此时应迅速将调压器回零提示：当出现误操作使输出电压或电流有一项超过设定最大值的 1.1 倍时，仪器的保护电路都将动作，切断测试回路7、也可以移动光标选择“曲线” 按“ 确认 ”键，将屏幕显示切换到曲线坐标界面下进行测试操作曲线坐标的大小是根据试验设置的参数大小对应自动生成）在曲线坐标界面下仪器自动测量采集并动态描绘所有测试点，生成一条点状曲线（点状曲线有助于查找对应的电流、电压值）直至到最大设定电压或电流值，仪器发出提示音，提示数据采集完毕此时应迅速将调压器回零调压器回零后，移动光标可随意选择在“数据”和“曲线”两个界面下查看测试结果；在“数据”界面下移动光标选择“打印”并按“ 确认 ”仪器将打印“交流阻抗测试报告”；在“曲线”界面下移动光标选择“打印”并按“确认 ”仪器将打印“交流阻抗特性曲线”U=***.**V I=***.**AI(A) ---------------------------------------。
