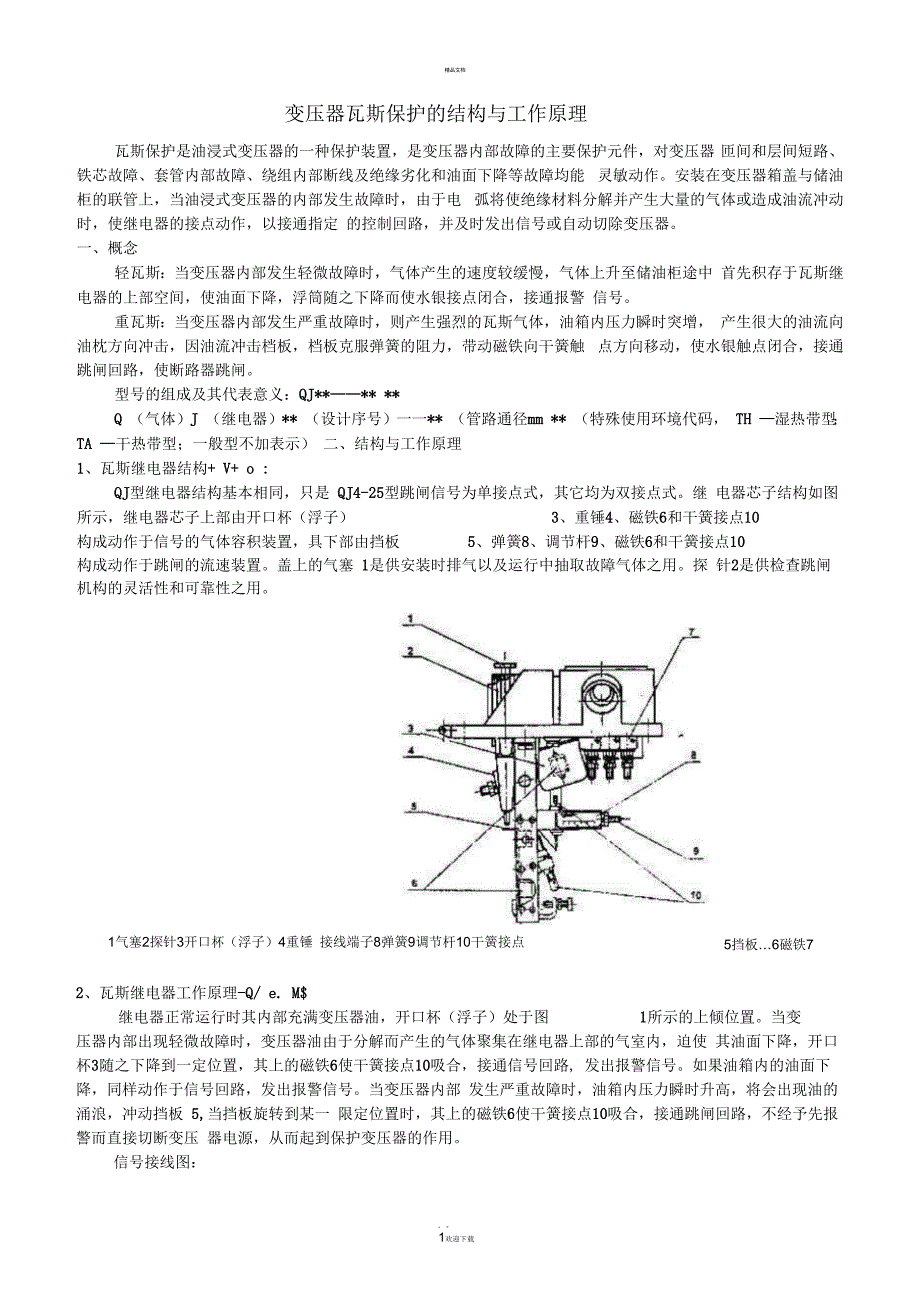

精品文档变压器瓦斯保护的结构与工作原理瓦斯保护是油浸式变压器的一种保护装置，是变压器内部故障的主要保护元件，对变压器 匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能 灵敏动作安装在变压器箱盖与储油柜的联管上，当油浸式变压器的内部发生故障时，由于电 弧将使绝缘材料分解并产生大量的气体或造成油流冲动时，使继电器的接点动作，以接通指定 的控制回路，并及时发出信号或自动切除变压器一、概念轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中 首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警 信号重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增， 产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触 点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸型号的组成及其代表意义：QJ**——** **Q （气体）J （继电器）** （设计序号）一一** （管路通径mm ** （特殊使用环境代码， TH —湿热带型；TA —干热带型；一般型不加表示） 二、结构与工作原理1、瓦斯继电器结构+ V+ o :QJ型继电器结构基本相同，只是 QJ4-25型跳闸信号为单接点式，其它均为双接点式。
继 电器芯子结构如图所示，继电器芯子上部由开口杯（浮子） 3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，具下部由挡板 5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置盖上的气塞 1是供安装时排气以及运行中抽取故障气体之用探 针2是供检查跳闸机构的灵活性和可靠性之用 02欢迎下载5挡板…6磁铁71气塞2探针3开口杯（浮子）4重锤 接线端子8弹簧9调节杆10干簧接点2、瓦斯继电器工作原理-Q/ e. M$继电器正常运行时其内部充满变压器油，开口杯（浮子）处于图 1所示的上倾位置当变压器内部出现轻微故障时，变压器油由于分解而产生的气体聚集在继电器上部的气室内，迫使 其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路, 发出报警信号如果油箱内的油面下降，同样动作于信号回路，发出报警信号当变压器内部 发生严重故障时，油箱内压力瞬时升高，将会出现油的涌浪，冲动挡板 5,当挡板旋转到某一 限定位置时，其上的磁铁6使干簧接点10吸合，接通跳闸回路，不经予先报警而直接切断变压 器电源，从而起到保护变压器的作用信号接线图：接线卷子位置图 b）接线原理图三、变压器瓦斯保护动作的主要原因1、因滤油、加油或冷却系统不严密以至空气进入变压器。
2、因温度下降或漏油致使油面低于气体继电器轻瓦斯浮筒以下3、变压器故障产生少量气体4、变压器发生穿越性短路故障在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内 和绕组外侧产生的压力差变化大时，气体继电器就可能误动作穿越性故障电流使绕组动作发 热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作5、气体继电器或二次回路故障四、变压器瓦斯保护动作后的处理 变压器瓦斯保护装置动作后，应马上对其进行认真检查、仔细分析、正确判断，立即采取处理措施1、瓦斯保护信号动作时，立即对变压器进行检查，查明动作原因，是否因积聚空气、油面降低、 二次回路故障或上变压器内部邦联造成的 如气体继电器内有气体，则应记录气体量，观察气体的颜色及试验上否可燃，并取气样及油样做色谱分析，可根据的关规程和导则判断变压 器的故障性质色谱分析是指对对收集到的气体用色谱仪对其所含的氢气、 氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙快等气体进行定性和定量分析，根据所含组分名称和含量 准确判断邦联性质，发展趋势、和严重程度 若气体继电器内的气体无色、无臭且不可燃，色谱分析判断为空气，则变压器可继续运行，并及时消除进气缺陷。
若气体继电器内的气体 可燃且油中溶解气体色谱分析结果异常，则应综合判断确定变压器是否停运2、瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行 为查明原因应重点 考虑以下因素，作出综合判断1）是否呼吸不畅或排气未尽；（2）保护及直流等二次回路是 否正常；（3）变压器外观有无明显反映故障性质的异常现象； （4）气体继电器中积聚的气体是否可燃；（5）气体继电器中的气体和油中溶解的气体的色谱分析结果； （6）必要的电气试验结果；（7）变压器其它继电保护装置的动作情况五、日常巡视 在变压器的日常巡视项目中首先应检查气体继电器内有无气体， 对气体的巡视应注意以下几点：1、瓦斯继电器连接管上的阀门应在打开位置2、变压器的呼吸器应在正常工作状态3、瓦斯保护连接片投入应正确4、油枕的油位应在合适位置，继电器内充满油精品文档5、瓦斯继电器防水罩一定牢固可靠 6、瓦斯继电器接线端子处不应渗油，且应能防止雨、雪、灰尘的侵入，电源及其二次回路要有 防水、防油和防冻的措施，并要在春秋二季进行防水、防油和防冻检查3 欢迎下载 欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求_ 。
