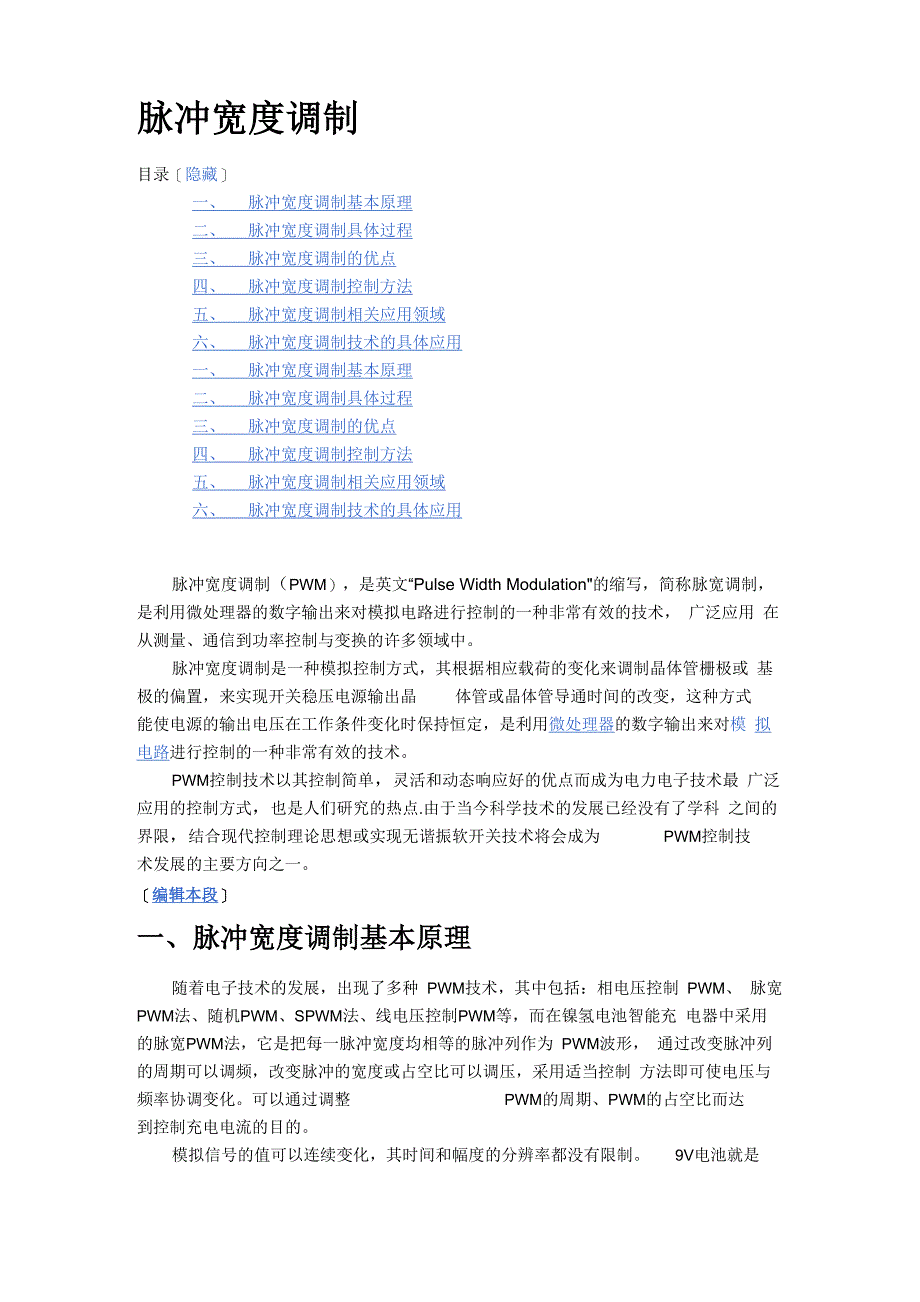

脉冲宽度调制目录［隐藏］一、 脉冲宽度调制基本原理二、 脉冲宽度调制具体过程三、 脉冲宽度调制的优点四、 脉冲宽度调制控制方法五、 脉冲宽度调制相关应用领域六、 脉冲宽度调制技术的具体应用一、 脉冲宽度调制基本原理二、 脉冲宽度调制具体过程三、 脉冲宽度调制的优点四、 脉冲宽度调制控制方法五、 脉冲宽度调制相关应用领域六、 脉冲宽度调制技术的具体应用脉冲宽度调制（PWM），是英文“Pulse Width Modulation"的缩写，简称脉宽调制， 是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术， 广泛应用 在从测量、通信到功率控制与变换的许多领域中脉冲宽度调制是一种模拟控制方式，其根据相应载荷的变化来调制晶体管栅极或 基极的偏置，来实现开关稳压电源输出晶 体管或晶体管导通时间的改变，这种方式能使电源的输出电压在工作条件变化时保持恒定，是利用微处理器的数字输出来对模 拟电路进行控制的一种非常有效的技术PWM控制技术以其控制简单，灵活和动态响应好的优点而成为电力电子技术最 广泛应用的控制方式，也是人们研究的热点.由于当今科学技术的发展已经没有了学科 之间的界限，结合现代控制理论思想或实现无谐振软开关技术将会成为 PWM控制技术发展的主要方向之一。
［编辑本段］一、脉冲宽度调制基本原理随着电子技术的发展，出现了多种 PWM技术，其中包括：相电压控制 PWM、 脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充 电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为 PWM波形， 通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制 方法即可使电压与频率协调变化可以通过调整 PWM的周期、PWM的占空比而达到控制充电电流的目的模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制 9V电池就是一种模拟器件，因为它的输出电压并不精确地等于 9V，而是随时间发生变化，并可 取任何实数值与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内 模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合 之内，例如在｛0V, 5V｝这一集合中取值模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制在简单 的模拟收音机中，音量旋钮被连接到一个可变电阻拧动旋钮时，电阻值变大或变小； 流经这个电阻的电流也随之增加或减少，从而改变了驱动扬声器的电流值，使音量相 应变大或变小。
与收音机一样，模拟电路的输出与输入成线性比例尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的其中一 点就是，模拟电路容易随时间漂移，因而难以调节能够解决这个问题的精密模拟电 路可能非常庞大、笨重（如老式的家庭立体声设备）和昂贵模拟电路还有可能严重发 热，其功耗相对于工作元件两端电压与电流的乘积成正比模拟电路还可能对噪声很 敏感，任何扰动或噪声都肯定会改变电流值的大小通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗此外，许多 微控制器和DSP已经在芯片上包含了 PWM控制器，这使数字控制的实现变得更加 容易了［编辑本段］二、 脉冲宽度调制具体过程脉冲宽度调制（PWM）是一种对模拟信号 电平进行数字编码的方法通过高分 辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码 PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有 （ON），要么完全无（OFF）电压或电流源是以一种通（ON）或断（OFF）的重复脉冲序列被 加到模拟负载上去的通的时候即是直流供电被加到负载上的时候，断的时候即是供 电被断开的时候只要带宽足够，任何模拟值都可以使用 PWM进行编码。
多数负载（无论是电感性负载还是电容性负载）需要的调制频率高于10Hz，通常调 制频率为1kHz到200kHz之间许多微控制器内部都包含有 PWM控制器例如，Microchip公司的PIC16C67 内含两个PWM控制器，每一个都可以选择接通时间和周期占空比是接通时间与周 期之比；调制频率为周期的倒数执行 PWM操作之前，这种微处理器要求在软件中 完成以下工作：1、 设置提供调制方波的片上定时器/计数器的周期2、 在PWM控制寄存器中设置接通时间3、 设置PWM输出的方向，这个输出是一个通用I/O管脚4、 启动定时器5、 使能PWM控制器［编辑本段］三、 脉冲宽度调制的优点PWM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行 数模转 换让信号保持为数字形式可将噪声影响降到最小噪声只有在强到足以将逻辑 1改 变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响对噪声抵抗能力的增强是PWM相对于模拟控制的另外一个优点，而且这也是在 某些时候将PWM用于通信的主要原因从模拟信号转向 PWM可以极大地延长通信 距离在接收端，通过适当的 RC或LC网络可以滤除调制高频方波并将信号还原为 模拟形式。
总之，PWM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设 计应用中使用的有效技术［编辑本段］I、脉冲宽度调制控制方法采样控制理论中有一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性的 环节上时，其效果基本相同.PWM控制技术就是以该结论为理论基础，对半导体开关器 件的导通和关断进行控制，使输出端得到一系列幅值相等而宽度不相等的脉冲，用这些 脉冲来代替正弦波或其他所需要的波形.按一定的规则对各脉冲的宽度进行调制，既可 改变逆变电路输出电压的大小，也可改变输出频率.PWM控制的基本原理很早就已经提出，但是受电力电子器件发展水平的制约，在 上世纪80年代以前一直未能实现.直到进入上世纪80年代，随着全控型电力电子器件 的出现和迅速发展,PWM控制技术才真正得到应用.随着电力电子技术，微电子技术和 自动控制技术的发展以及各种新的理论方法，如现代控制理论，非线性系统控制思想的 应用,PWM控制技术获得了空前的发展.到目前为止，已出现了多种PWM控制技术，根 据PWM控制技术的特点，到目前为止主要有以下8类方法.4.1、 相电压控制PWM4.1.1、 等脉宽PWM法［1］VVVF (Variable Voltage Variable Frequency)装置在早期是采用 PAM(Pulse A mplitude Modulation)控制技术来实现的，其逆变器部分只能输出频率可调的方波电 压而不能调压.等脉宽PWM法正是为了克服PAM法的这个缺点发展而来的，是PWM 法中最为简单的一种.它是把每一脉冲的宽度均相等的脉冲列作为 PWM波，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使 电压与频率协调变化.相对于PAM法，该方法的优点是简化了电路结构，提高了输入端 的功率因数，但同时也存在输出电压中除基波外，还包含较大的谐波分量.4.1.2、 随机 PWM在上世纪70年代开始至上世纪80年代初，由于当时大功率晶体管主要为双极性 达林顿三极管，载波频率一般不超过5kHz,电机绕组的电磁噪音及谐波造成的振动引 起了人们的关注.为求得改善，随机PWM方法应运而生.其原理是随机改变开关频率使 电机电磁噪音近似为限带白噪声(性频率坐标系中，各频率能量分布是均匀的),尽 管噪音的总分贝数未变，但以固定开关频率为特征的有色噪音强度大大削弱.正因为如 此,即使在IGBT已被广泛应用的今天，对于载波频率必须限制在较低频率的场合，随机 PWM仍然有其特殊的价值；另一方面则说明了消除机械和电磁噪音的最佳方法不是 盲目地提高工作频率，随机PWM技术正是提供了一个分析，解决这种问题的全新思路.4.1.3、SPWM 法SPWM(Sinusoidal PWM)法是一种比较成熟的，目前使用较广泛的PWM法.前面 提到的采样控制理论中的一个重要结论：冲量相等而形状不同的窄脉冲加在具有惯性 的环节上时，其效果基本相同.SPWM法就是以该结论为理论基础，用脉冲宽度按正弦 规律变化而和正弦波等效的PWM波形即SPWM波形控制逆变电路中开关器件的通 断,使其输出的脉冲电压的面积与所希望输出的正弦波在相应区间内的面积相等 ，通过改变调制波的频率和幅值则可调节逆变电路输出电压的频率和幅值.该方法的实现有 以下几种方案.4.1.3.1、 等面积法该方案实际上就是SPWM法原理的直接阐释，用同样数量的等幅而不等宽的矩形 脉冲序列代替正弦波，然后计算各脉冲的宽度和间隔，并把这些数据存于微机中，通过 查表的方式生成PWM信号控制开关器件的通断，以达到预期的目的.由于此方法是以 SPWM控制的基本原理为出发点，可以准确地计算出各开关器件的通断时刻，其所得的 的波形很接近正弦波，但其存在计算繁琐，数据占用内存大，不能实时控制的缺点.4.1.3.2、 硬件调制法硬件调制法是为解决等面积法计算繁琐的缺点而提出的，其原理就是把所希望的 波形作为调制信号，把接受调制的信号作为载波，通过对载波的调制得到所期望的 PW M波形.通常采用等腰三角波作为载波，当调制信号波为正弦波时，所得到的就是SPW M波形.其实现方法简单，可以用模拟电路构成三角波载波和正弦调制波发生电路，用 比较器来确定它们的交点，在交点时刻对开关器件的通断进行控制，就可以生成SPWM 波.但是，这种模拟电路结构复杂，难以实现精确的控制.4.1.3.3、 软件生成法由于微机技术的发展使得用软件生成 SPWM波形变得比较容易，因此，软件生成 法也就应运而生.软件生成法其实就是用软件来实现调制的方法，其有两种基本算法， 即自然采样法和规则采样法.4.1.3.3.1、 自然采样法[2]以正弦波为调制波，等腰三角波为载波进行比较，在两个波形的自然交点时刻控制 开关器件的通断，这就是自然采样法.其优点是所得SPWM波形最接近正弦波，但由于 三角波与正弦波交点有任意性，脉冲中心在一个周期内不等距，从而脉宽表达式是一个 超越方程，计算繁琐，难以实时控制.4.1.3.3.2、 规则采样法[3]规则采样法是一种应用较广的工程实用方法，一般采用三角波作为载波.其原理就 是用三角波对正弦波进行采样得到阶梯波，再以阶梯波与三角波的交点时刻控制开关 器件的通断，从而实现SPWM法.当三角波只在其顶点（或底点）位置对正弦波进行采样 时，由阶梯波与三角波的交点所确定的脉宽，在一个载波周期（即采样周期）内的位置是 对称的，这种方法称为对称规则采样.当三角波既在其顶点又在底点时刻对正弦波进行 采样时，由阶梯波与三角波的交点所确定的脉宽，在一个载波周期（此时为采样周期的 两倍）内的位置一般并不对称，这种方法称为非对称规则采样.规则采样法是对自然采样法的改进，其主要优点就是是计算简单，便于实时运 算，其中非对称规则采样法因阶数多而更接近正弦.其缺点是直流电压利用率较低，线 性控制范围较小.以上两种方法均只适用于同步调制方式中.4.1.3.4、 低次谐波消去法[2]低次谐波消去法是以消去PWM波形中某些主要的低次谐波为目的的方法.其原 理是对输出电压波形按傅氏级数展开，表示为u（^t）=ansinn«首先确定基波分量al 的值，再令两个不同的an=0,就可以建立三个方程，联立求解得a1,a2及a3,这样就可以 消去两个频率的谐波.该方法虽然可以很好地消除所指定的低次谐波，但是，剩余未消去的较低次谐波的 幅值可能会相当大，而且同样存在计算复杂的缺点.该方法同样只适用于同步调制方式 中.4.1.4、 梯形波与三角波比较法[2]前面所介绍的各种方法主要是以输出波形尽量接近正弦波为目的 ，从而忽视了直流。
