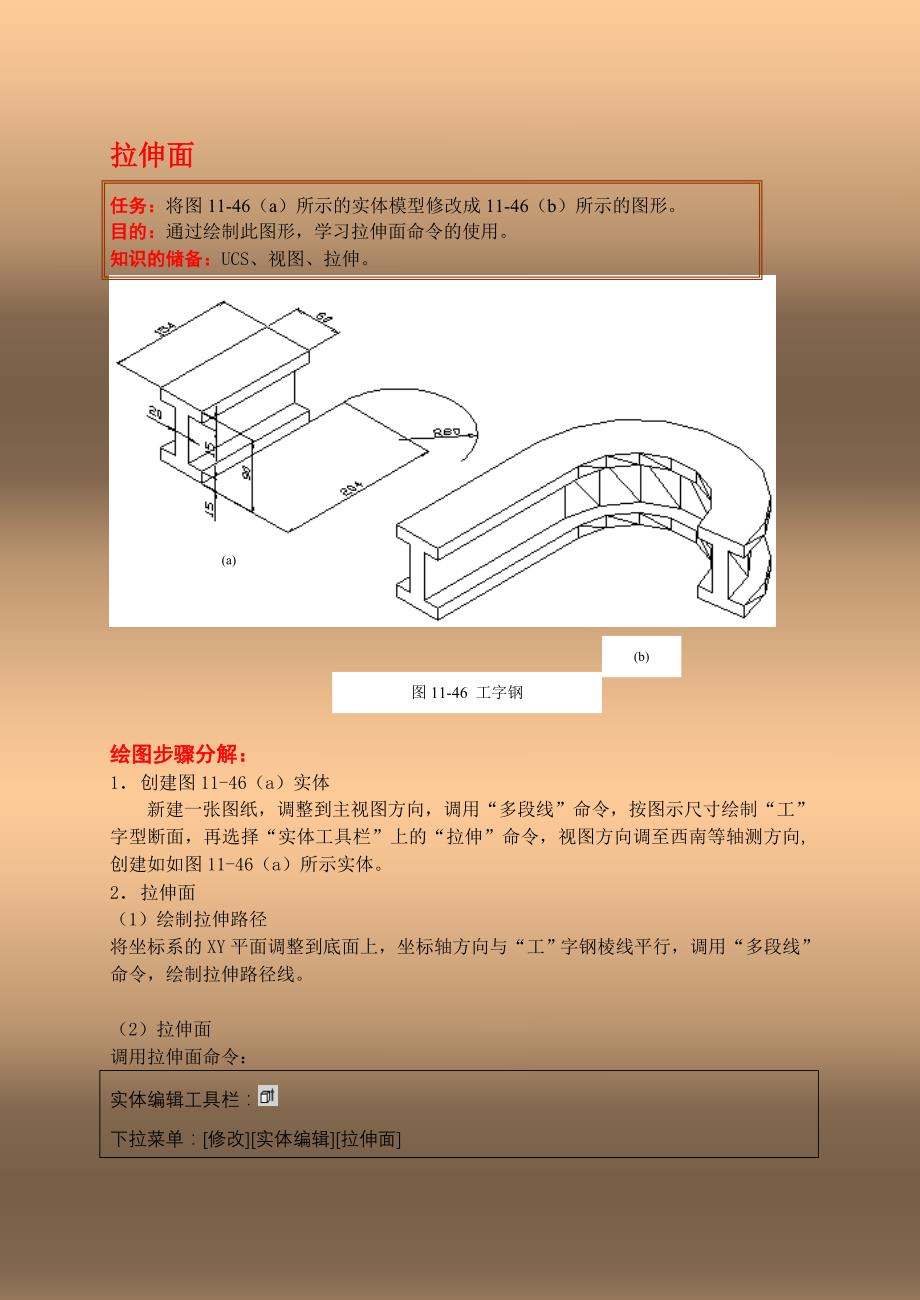

拉伸面任务：将图11-46（a）所示的实体模型修改成11-46（b）所示的图形 目的：通过绘制此图形，学习拉伸面命令的使用知识的储备：UCS、视图、拉伸图11-46 工字钢(a)(b)绘图步骤分解：1．创建图11-46（a）实体 新建一张图纸，调整到主视图方向，调用“多段线”命令，按图示尺寸绘制“工”字型断面，再选择“实体工具栏”上的“拉伸”命令，视图方向调至西南等轴测方向,创建如如图11-46（a）所示实体2．拉伸面（1）绘制拉伸路径将坐标系的XY平面调整到底面上，坐标轴方向与“工”字钢棱线平行，调用“多段线”命令，绘制拉伸路径线2）拉伸面调用拉伸面命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][拉伸面]命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _extrude选择面或 [放弃(U)/删除(R)]:选择工字型实体右端面 找到一个面。
选择面或 [放弃(U)/删除(R)/全部(ALL)]: '指定拉伸高度或 [路径(P)]: p'选择拉伸路径:在路径线上单击已开始实体校验已完成实体校验结果如图11-46（b）所示补充知识：1．命令选项中“指定拉伸高度”的使用方法同“拉伸”命令中的“指定拉伸高度”选项是相同的，这里不再赘述2．选择面时常常会把一些不需要的面选择上，此时应选择“删除”选项删除多选择的面编辑实体的面——移动面、旋转面、倾斜面图11-47垫块实体(a)(b)任务：将图11-47（a）所示的实体模型修改成11-47（b）所示的图形 目的：通过绘制此图形，学习移动面、旋转面、倾斜面命令的使用知识的储备：UCS、视图、拉伸、布尔运算绘图步骤分解：1．绘制原图形（1）创建“L”型实体块 建立一张新图，调整到主视图方向，用多段线命令按尺寸绘制“L”形的端面，然后调用“拉伸”命令创建实体并在其上表面捕捉棱边中点绘制辅助线AB如图11-48 （a）所示2）创建腰圆形立体 在俯视图方向按尺寸绘制腰圆形端面，生成面域后，拉伸成实体，并在其上表面绘制辅助线CD，如图11-48（b）所示3）布尔运算选择腰圆形立体，以CD的中点为基点移动到AB的中点处。
然后用“L”型实体减去腰圆形实体原图形绘制完成，结果如图11-47（a）所示图11-48创建原图形(a)(b)2．移动面调用移动面命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][移动面] AutoCAD提示：命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _move选择面或 [放弃(U)/删除(R)]: 在孔边缘线上单击 找到一个面选择面或 [放弃(U)/删除(R)/全部(ALL)]: 在孔边缘线上单击 找到 2 个面选择面或 [放弃(U)/删除(R)/全部(ALL)]: 在孔边缘线上单击 找到 2 个面选择面或 [放弃(U)/删除(R)/全部(ALL)]: 在孔边缘线上单击 找到 2 个面选择面或 [放弃(U)/删除(R)/全部(ALL)]: R '删除面或 [放弃(U)/添加(A)/全部(ALL)]: 选择多选择的表面 找到一个面，已删除 1 个。
删除面或 [放弃(U)/添加(A)/全部(ALL)]: ' //当只剩下要移动的内孔面时， 结束选择,如图11-49（a）所示指定基点或位移:选择CD的中点指定位移的第二点:选择EF的中点已开始实体校验已完成实体校验结果如图11-49（b）所示图11-49 移动面(a)(b)3．旋转面调用旋转面命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][旋转面] 命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _rotate选择面或 [放弃(U)/删除(R)]:选择内孔表面 找到 2 个面…… 删除面或 [放弃(U)/添加(A)/全部(ALL)]: ' //同上步一样选择全部内孔表面，当 只剩下要移动的内孔面时， 结束选择。
指定轴点或 [经过对象的轴(A)/视图(V)/X 轴(X)/Y 轴(Y)/Z 轴(Z)] <两点>: Z '指定旋转原点 <0,0,0>:选择EF的中点指定旋转角度或 [参照(R)]: 90'已开始实体校验已完成实体校验结果如图11-50所示图11-50 旋转面4．倾斜面调用倾斜命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][倾斜面]命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _taper选择面或 [放弃(U)/删除(R)]:选择GHJK表面 找到一个面选择面或 [放弃(U)/删除(R)/全部(ALL)]: '指定基点:选择G点指定沿倾斜轴的另一个点:选择H点指定倾斜角度: 30'已开始实体校验已完成实体校验删除辅助线结果如图11-47(b)所示编辑实体的面——复制面、着色面任务：将图11-51（a）所示的实体模型修改成11-51（b）（c）所示的图形。
目的：通过绘制此图形，学习着色面、复制面命令的使用知识的储备：拉伸、旋转面命令绘图步骤分解：图11-51 着色面、复制面(a)(b)(c)1．创建图11-51(a)所示实体（步骤略）2．倾斜面 调用“旋转面”命令，选择实体的“工字型”端面，以侧边为轴，以30°角旋转端面，得到倾斜面3．着色面调用着色面命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][着色面]命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _color选择面或 [放弃(U)/删除(R)]:选择倾斜的端面 找到一个面选择面或 [放弃(U)/删除(R)/全部(ALL)]: '弹出选择颜色对话框，选择合适的颜色，单击确定再按 Esc 键，结束命令在面着色或体着色的模式下观察图形，结果如图11-51（b）所示4．复制面调用复制面命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][复制面]命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _copy选择面或 [放弃(U)/删除(R)]:选择倾斜端面 找到 1 个面。
选择面或 [放弃(U)/删除(R)/全部(ALL)]: '指定基点或位移:选择左下角点指定位移的第二点：选择目标点再按 Esc 键，结束命令结果如图11-51（c）所示 图11-52 抽屉实体编辑三维实体——抽壳、复制边、对齐、着色边任务：创建如图11-52所示实体 目的：通过绘制此图形，学习抽壳、复制边、着色边命令的使用知识的储备：拉伸、UCS、布尔运算绘图步骤分解：1．创建长方体 新建一个图形，调用长方体命令，绘制长400，宽250，高120的长方体2．抽壳以下面任意一种方法调用抽壳命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][抽壳]命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _body输入体编辑选项[压印(I)/分割实体(P)/抽壳(S)/清除(L)/检查(C)/放弃(U)/退出(X)] <退出>: _shell选择三维实体:选择长方体删除面或 [放弃(U)/添加(A)/全部(ALL)]:选择长方体上表面 找到一个面，已删除 1 个删除面或 [放弃(U)/添加(A)/全部(ALL)]:选择长方体前表面 找到一个面，已删除 1 个。
删除面或 [放弃(U)/添加(A)/全部(ALL)]: '输入抽壳偏移距离: 18'已开始实体校验已完成实体校验结果如图11-53所示3．复制边以下面任意一种方法调用复制边命令：实体编辑工具栏：下拉菜单：[修改][实体编辑][复制边]命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _edge输入边编辑选项 [复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _copy选择边或 [放弃(U)/删除(R)]:选择AB边选择边或 [放弃(U)/删除(R)]:选择AC边选择边或 [放弃(U)/删除(R)]:选择CD边选择边或 [放弃(U)/删除(R)]: '指定基点或位移:选择点A指定位移的第二点:选择目标点再按 Esc 键，结束命令得到复制的边框线A1B1，A1C1,C1D1，如图11-53 所示a）(b)图11-53 抽壳、复制边图11-54 制作抽屉面4．创建抽屉面板（1）新建UCS，将原点置于A1点，A1C1作为OX轴方向，A1B1作为OY轴方向2）调用偏移命令，将直线A1B1、A1。
