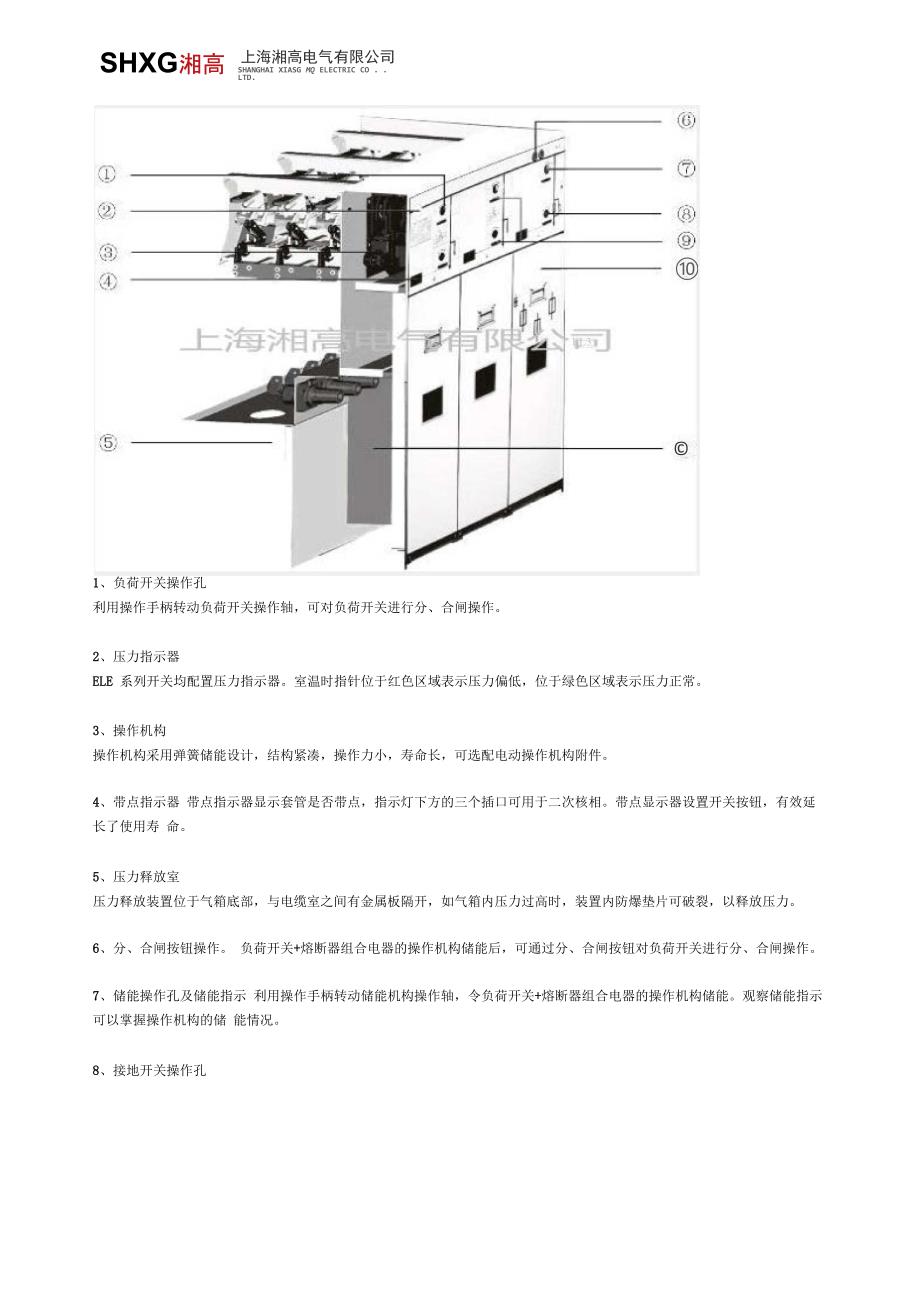

SHXG湘高上海湘高电气有限公司SHANGHAI XIASG MQ ELECTRIC CO . . LTD.⑩©EL31、负荷开关操作孔利用操作手柄转动负荷开关操作轴，可对负荷开关进行分、合闸操作2、压力指示器ELE 系列开关均配置压力指示器室温时指针位于红色区域表示压力偏低，位于绿色区域表示压力正常3、操作机构操作机构采用弹簧储能设计，结构紧凑，操作力小，寿命长，可选配电动操作机构附件4、带点指示器 带点指示器显示套管是否带点，指示灯下方的三个插口可用于二次核相带点显示器设置开关按钮，有效延长了使用寿 命5、压力释放室压力释放装置位于气箱底部，与电缆室之间有金属板隔开，如气箱内压力过高时，装置内防爆垫片可破裂，以释放压力6、分、合闸按钮操作 负荷开关+熔断器组合电器的操作机构储能后，可通过分、合闸按钮对负荷开关进行分、合闸操作7、储能操作孔及储能指示 利用操作手柄转动储能机构操作轴，令负荷开关+熔断器组合电器的操作机构储能观察储能指示可以掌握操作机构的储 能情况8、接地开关操作孔SHXG湘高上海湘高电气有限公司SHANGHAI IIASG MQ ELECTRIC CO . . LTP.利用操作手柄转动接地开关操作轴，可对接地开关进行分、合闸操作。
9、挂锁装置挂锁装置联动的挂锁板将操作孔遮挡，只有拨动挂锁装置才可以将操作手柄插入操作孔不操作时可配置挂锁，防止非 授权人员误操作10、熔断器室熔断器安装在由环氧树脂浇注的熔断器绝缘筒中，从前面可以方便的进行更换熔断器与外界完全隔离，从而保证了安 全的电气绝缘若一相熔断器熔断，则负荷开关脱扣跳闸11、电缆连接室电缆连接室内设符合DIN47636标准的套管，通过全绝缘、全密封可分离连接器（电缆接头）连接进出线电缆。
