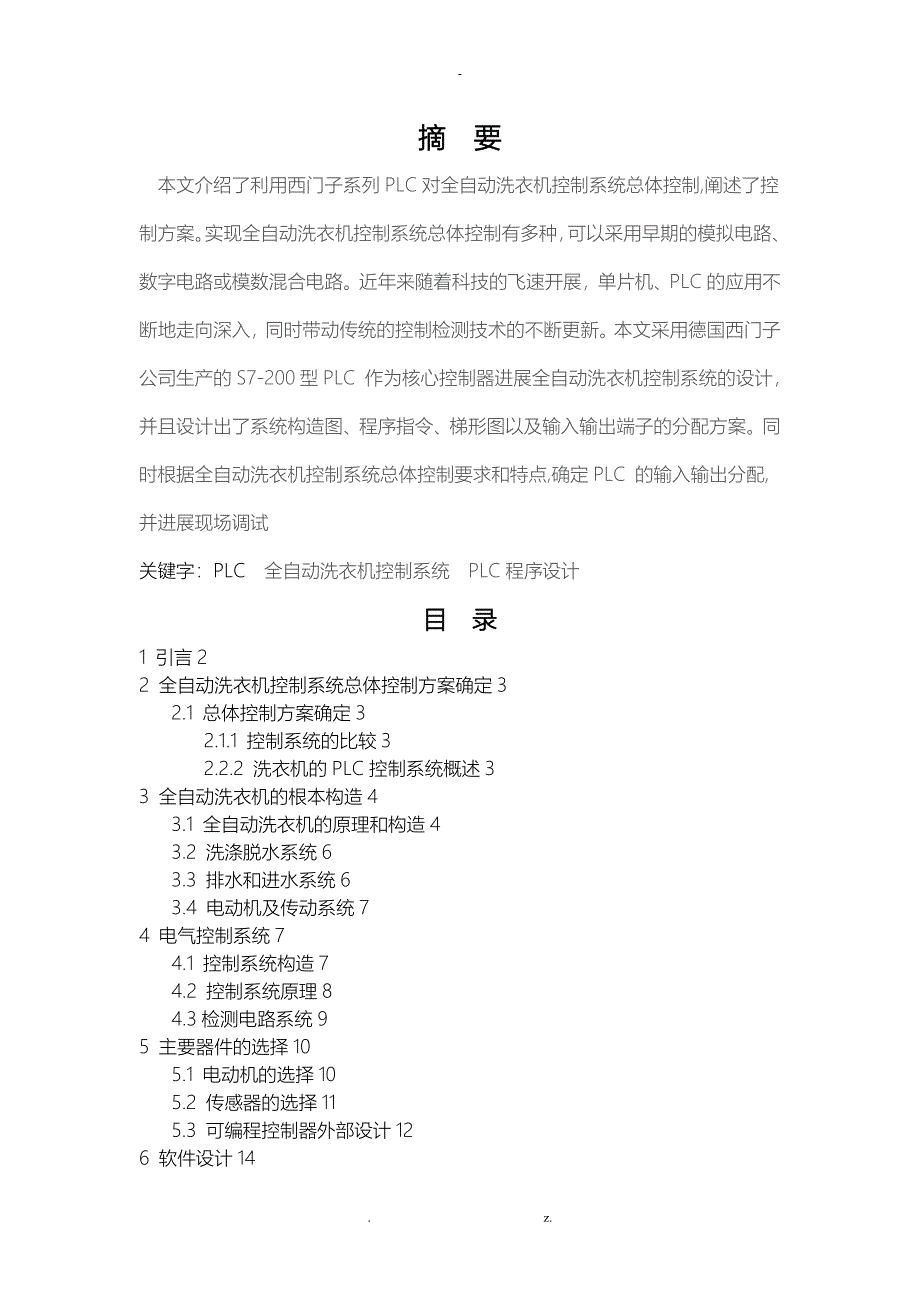

摘 要 本文介绍了利用西门子系列PLC对全自动洗衣机控制系统总体控制,阐述了控制方案实现全自动洗衣机控制系统总体控制有多种，可以采用早期的模拟电路、数字电路或模数混合电路近年来随着科技的飞速开展，单片机、PLC的应用不断地走向深入，同时带动传统的控制检测技术的不断更新本文采用德国西门子公司生产的S7-200型PLC 作为核心控制器进展全自动洗衣机控制系统的设计，并且设计出了系统构造图、程序指令、梯形图以及输入输出端子的分配方案同时根据全自动洗衣机控制系统总体控制要求和特点,确定PLC 的输入输出分配,并进展现场调试关键字：PLC 全自动洗衣机控制系统 PLC程序设计目 录1 引言22 全自动洗衣机控制系统总体控制方案确定32.1 总体控制方案确定32.1.1 控制系统的比较32.2.2 洗衣机的PLC控制系统概述33 全自动洗衣机的根本构造43.1 全自动洗衣机的原理和构造43.2 洗涤脱水系统63.3 排水和进水系统63.4 电动机及传动系统74 电气控制系统74.1 控制系统构造74.2 控制系统原理84.3检测电路系统95 主要器件的选择105.1 电动机的选择105.2 传感器的选择115.3 可编程控制器外部设计126 软件设计146.1 系统的顺序功能图设计146.2 全自动洗衣机的控制要求146.3 控制系统顺序功能图156.4 控制系统的梯形图设计166.5 程序语句表18设计体会…………………………………………………………………………… 21参考文献221 引言从古到今，洗衣服都是一项难于逃避的家务劳动，在洗衣机出现以前，这项劳动并不像田园诗描绘的那样充满乐趣、手搓、脚踩、棒击、冲刷、摔打。
这些不断重复的简单的体力劳动，留给人的感受常常是辛苦劳累1874年，“手洗时代〞受到了前所未有的挑战——美国人比尔·布莱克斯创造了木制手摇洗衣机1880年，美国又出现了蒸汽洗衣机，蒸汽动力开场取代人力之后，水力洗衣机，燃机洗衣机也相继出现1911年，美国试制成功世界上第一台电动洗衣机，标志着人类家务劳动自动化的开端1922年，电动洗衣机迎来一种崭新的洗衣方式——搅拌式搅拌式洗衣机由美国玛依塔格公司研制成功70年代后期，微电脑控制的全自动洗衣机出现引领新的开展方向，让人耳目一新90年代，由于电动机调速技术的提高，洗衣机实现了较宽围的转速变换与调节，诞生了许多新水流洗衣机全自动洗衣机其特点是能自动完成洗涤，漂洗和脱水的转换，整个过程不需要人工操作这类洗衣机均采用套筒式构造，其进水，排水都采用电磁阀，由程序控制器按人们预先设计好的程序不断发出指令，驱动各执行器件动作，整个洗衣过程自动完成所用的程序控制器可分为电动机驱动式和单片机式从控制方式的开展阶段上分：全自动洗衣机可分为两大类：第一类电动控制洗衣机，它的程序控制器由电动元件组成第二类是电脑控制洗衣机，它的程序控制器由微型计算机组成电动控制全自动洗衣机是较早出现的自动控制类家用电器，其产品类型还属于传统的机械产品，是自动控制的初级阶段。
随着计算机的及微电子技术的开展，自动控制系统正在逐步实现硬件化因此，电动控制洗衣机将逐步退出家电舞台可编程控制器是一种数字运算操作的电子系统, 专为在工业环境下应用而设计它采用可编程序的存贮器, 用来在其部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令, 并通过数字的、模拟的输入和输出, 控制各种类型的机械或生产过程. 可编程序控制器及其有关设备, 都应按易于与各种控制系统形成一个整体,易于扩大其功能的原则设计2 全自动洗衣机控制系统总体控制方案确定2.1 总体控制方案确定2.1.1 控制系统的比较 PLC系统的特点： 1〕可靠性高，PLC作为一种通用的工业控制器，它必须能够在各种不同的工作环境中正常工作对工作的环境要求较低，抗外部干扰能力强，平均无故障时间长 2〕使用方便灵活，PLC采用了根本单元扩展或者是模块化的构造形式，因此，输入/输出信号的数量，形式，驱动能力等都可以根据实际控制要求进展选择与确定，而且在需要时可以随时更换，近年来，PLC的特殊模块增多这些可以满足不同的控制要求，使PLC的使用更加灵活与多变 3〕编程简单，PLC的优越性主要表达在它采用了独特的，多种面向广阔工程设计人员的编程语言，如指令表，梯形图，逻辑功能图，顺序功能图等，程序简洁，明了适合各类技术人员的传统习惯，即使是没有计算机知识的人员也很统一掌握，特别是梯形图与逻辑功能图，形象直观，动态监测效果逼真，且与计算机控制容易。
单片机系统的特点：1〕要求环境，单片机对环境的适应能力较低，可靠性差2〕编程和PLC相比难以学习，主要是单片机采用汇编语言或者是C语言，这些高级语言和PLC语言相比，难以学习3〕功能单一只具有使用中所需要的功能但是，它构造简单，处理速度快2.2.2 洗衣机的PLC控制系统概述全自动洗衣机采用PLC控制系统将大大提高工作效率，和适应工作环境的能力在全自动洗衣机中，洗衣机洗涤、脱水程序是由单片机为中心控制系统工作的首先由于单片机的指令系统相对复杂，编写洗涤、脱水程序相对复杂；其次，在设计控制系统硬件时．要有多种电路保护装置，如电流保护、电压保护、过载保护、过热保护及欠压保护等等 这样增加了硬件的复杂性，隐含较高的故障率无形地增加了维修本钱费用，在各种控制系统中广泛运用的PLC能抑制单片机的缺点它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能因此在运用中，硬件也相对简单，提高控制系统的可靠性另外它的编程语言也相对简单典型的PLC控制系统的硬件组成框图如图1所示：图1 PLC控制系统的硬件组成框图3 全自动洗衣机的根本构造3.1 全自动洗衣机的原理和构造全自动洗衣机在构造上大致可分为3中类型，即波轮式，滚筒式和搅拌式。
我国的洗衣机在构造上主要有波轮式和滚筒式两类，产品的类型以波轮式为主，其他类型为辅首先做一下比较：滚筒式洗衣机具有如下性能：1〕更好的软化衣物纤维，减小洗涤过程中衣物的损伤和变形，并且还可以使洗后的衣物柔软而蓬松2〕提高温度来洗涤可充分溶解洗衣粉，加快洗衣粉中弱酸性物质与污物的化学反响速度，提高洗衣粉中酶的活性，同时有利于溶解汗渍，血渍，降低灰尘，油污的粘附作用，从而可在同样的洗净比下大幅度降低洗涤过程对机械力的需求3〕温度高有利于污物在水中的扩散4〕高温能有效的杀死一些细菌没有加温的洗涤的波轮式洗衣机无论怎样的水流，要到达一定的洗净比，都必须有足够的机械力，而机械力对衣物是由损伤的，这就决定了波轮式洗衣机的磨损率大大高于滚筒式洗衣机各种新水流根本原理是一样的，就是尽量以紊乱的水流减小衣物的缠绕，增大水流的冲刷力以用于洗涤，与以前依靠衣物与桶壁和衣物相互之间的摩擦方式相比，水流冲刷对衣物的损伤较小滚筒式洗衣机有如下特点：1〕磨损低，没有缠绕，机械传动局部简单可靠，寿命长于波轮式洗衣机2〕自动化程度高，可以自动投放洗衣粉，漂白粉等，为不同质地的棉制品，化纤制品，羊毛制品设计了不同的洗涤程序和洗涤温度，使洗涤更为科学。
设有防皱浸泡功能，可将洗好的衣物浸泡在清水里，到晾晒前再甩干，防止衣物甩干后不能及时取出晾晒而起皱1） 省水，省洗衣粉滚筒式洗衣机不需要水位高过衣物，从而可节约用水，并可减少洗衣粉的投放量2） 高温洗涤有一定的灭菌作用3） 洗涤过程噪声小，滚筒式洗衣机属封闭式洗涤，可以有效屏蔽桶转动声和水流声；而波轮式洗涤的水流声，脱水桶转动声是不可防止的且刹车装置和电磁阀动作声音也很大由于滚筒式洗衣机的价格大大高于波轮式洗衣机，所以波轮式洗衣机仍然受到普遍欢迎波轮式洗衣机的特点：1） 水流方面现在波轮式全自动洗衣机出现了一种新水流的形式如LG的拳击棒，松下的双瀑布，荣事达的网络水流等都采用了这种水流2） 程序控制器新推出的波轮式全自动洗衣机均采用单片机程序控制器，原来的机械式程序控制器根本上已被淘汰各厂家生产的各种型号的波轮式全自动洗衣机的控制程序有所不同如在模糊控制的洗衣机中，单片机通过采集水位传感器，布量传感器，光传感器的信号以及电动机的转速，判断出衣物的质地，多少，赃物程度，从而自动调整对衣物进展合理的洗涤3） 不锈钢桶波轮式洗衣机采用了不锈钢桶，减小衣物和桶壁摩擦力，从而减轻衣物的磨损4） 同心洗。
同心洗是直接把电动机轴与洗衣桶主轴同心安装，直接驱动使洗涤和脱水时洗衣桶振动减小，噪声降低5） 变频波轮式洗衣机可以对不同质地的衣物自动选择不同的电动机转速，从而给不同质地的衣物以恰当的洗涤强度，在保证洗得干净的同时，也最大限度地降低衣物的磨损同时还可以在脱水甩干时，由慢到快地启动，使衣物在桶分布均匀，脱水效果好，同时由于衣物均匀分布在洗衣桶的四周，洗衣桶的重心落在轴心上，可以减小振动，降低噪声，但是价格较贵波轮式全自动洗衣机通常都采用将洗涤〔脱水〕桶套装在盛水桶的同轴套桶式构造，虽然它们各自牌号和型号都不同，但其构造都是由洗涤，脱水系统，进，排水系统，电动机和传动系统，电器控制系统以及支撑机构5大局部组成的支撑机构主要有箱体，吊杆及控制台组成，它除了安装和连接洗衣机的各种零件外,还具有减振及防护，装饰的作用3.2 洗涤脱水系统它主要有盛水桶，洗涤桶和波轮组成盛水桶又称为外桶，主要用来盛放洗涤液盛水桶固定在钢制底板上，通过4根吊杆悬挂在洗衣机箱体上电动机，离合器，排水阀等部件都装在桶底下面洗涤桶又称为脱水桶或者离心桶，也称为桶，它的主要功能是用来盛放衣物，在洗涤或漂洗时配合波轮完成洗涤或漂洗功能，在脱水时便成为离心式的脱水桶。
波轮是全自动洗衣机中对衣物产生机械作用的主要部件按波轮的形状来分，根本上有小波轮〔直径在160mm左右〕的涡卷式水流和大波轮〔直径在300mm左右〕新水流两类3.3 排水和进水系统波轮式全自动洗衣机的进排水系统都采用了电磁阀控制为了对桶的水位进展检测和控制，洗衣机上都安装有水位控制器〔水位开关〕波轮式全自动套桶洗衣机使用最多的水位开关是空气压力式开关，主要有气压传感器装置，控制装置及电触点开关3局部组成，用来监视水位的上下此外电磁阀分进水和排水电磁阀，进水电磁阀是洗衣机上的自动进水开关，它受水位开关动断触点的控制而排水电磁阀是全自动洗衣机上的自动排水装置，同时还起改变离合器工作状态进水、排水电磁阀是采用电流流过线圈形成磁场的原理，洗衣机电磁阀在进，排水时使用，220V交流电压与电磁阀线圈接通，形成磁场，电磁线圈吸合自动翻开香蕉阀门，洗衣机里的水就顺着管道流出去了断电后，电磁阀线圈失去电流，磁场消失，电磁铁松开，橡胶阀门自动关闭，洗衣机里的水就流不出去了3.4 电动机及传动系统波轮式全自动套桶洗衣机的电动机及传动系统主要由电动机和离合器组成，离合器又有普通离合器和减速离合器两种其中普通离合器用在采用小波轮的套桶洗衣机上，这种洗衣机在洗涤或者漂洗时波轮的转速和脱水时离心桶的转速一样，目前各种大波轮新水流套桶洗衣机普遍采用减速离合器，它在洗涤，漂洗时波轮的转速较慢，而脱水时离心桶的转速较快。
电动机同时作为洗涤和脱水时的动力源，普遍采用主，副绕组完全对称的电容式电动机由于一般全自动套桶洗衣机的额定洗涤容量较大，因此电动机的功率较大电动机与固定在离合器下端的大传动带盘之间用V带传动经第一级减速后大传动带盘得到150r/min的转速当洗衣机处于洗涤或漂洗状态时，再经离合器部的行星齿轮减速后，使波轮得到175r/min低转速此时，洗涤〔脱水〕桶不动当洗衣机处于脱水状态。
