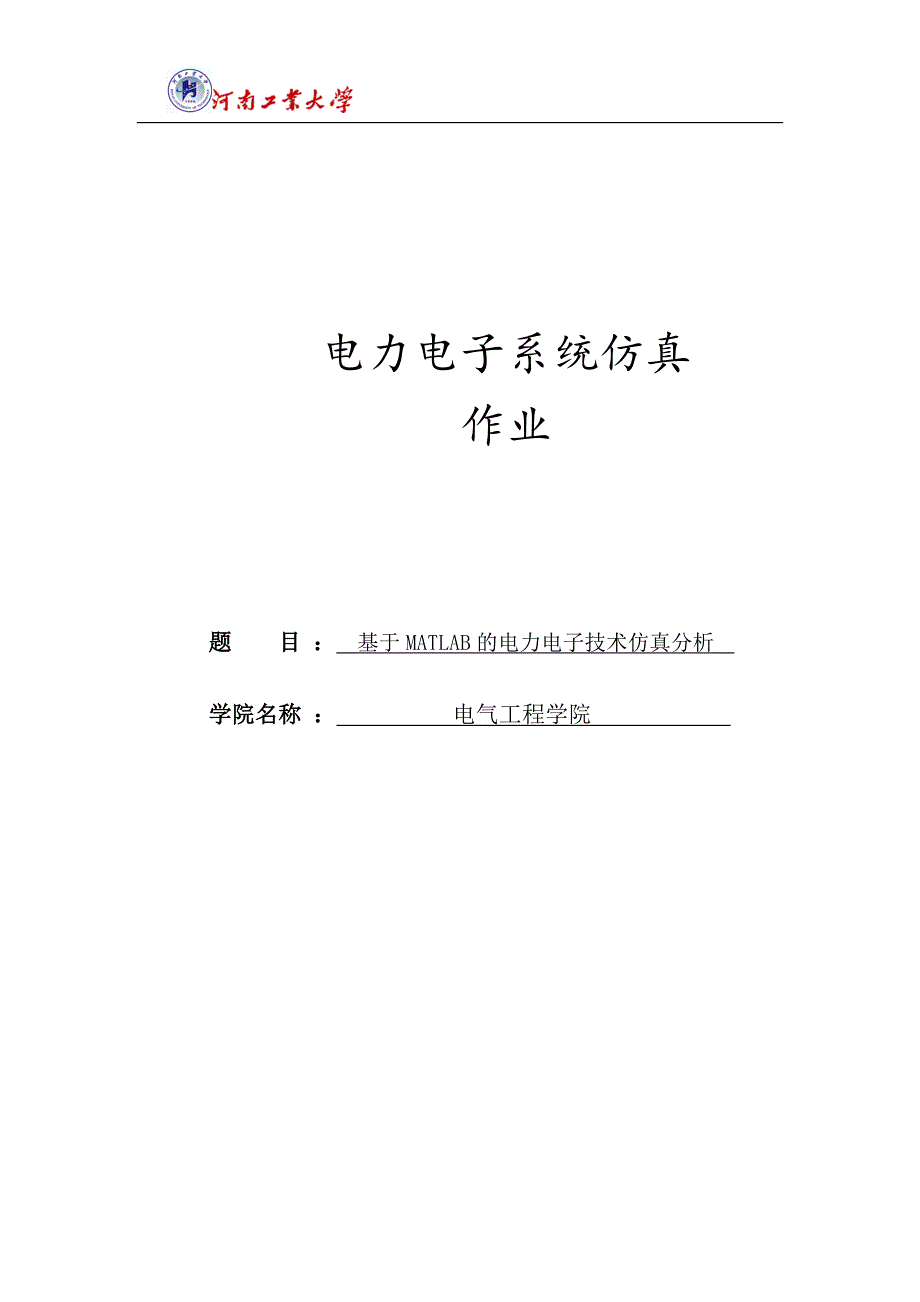

电力电子系统仿真作业题 目 ： 基于MATLAB的电力电子技术仿真分析 学院名称 ： 电气工程学院 电力电子技术课程设计任务书一、设计（调查报告/论文）题目基于MATLAB的电力电子技术仿真分析二、设计（调查报告/论文）主要内容1.晶闸管的仿真模型及以单相半波整流器为例，说明晶闸管元件应用系统的建模与仿真方法2.晶闸管三相桥式整流带电阻性负载时系统的建模与仿真3.绝缘栅双极型晶体管元件的仿真模型及一个由IGBT元件组成的Boost变换器的建模与仿真4.相位控制的晶闸管单相交流调压器带电阻性负载时系统的建模与仿真三、要求的设计说明书中完成相应系统模型的建模、参数设置及仿真调试，写出设计报告1.晶闸管的仿真模型、参数设定方法、以单相半波整流器为例说明晶闸管元件应用系统的建模与仿真方法，记录相应波形2.晶闸管三相桥式整流带电阻性负载时系统的建模过程与仿真调试，记录波形3.绝缘栅双极型晶体管元件的仿真模型、参数设定方法、及由IGBT元件组成的Boost变换器的建模与仿真，记录波形4.相位控制的晶闸管单相交流调压器带电阻性负载时系统的建模与仿真，记录波形指导教师（签名）：2017年 月 日目录一、MATLAB软件及仿真集成环境Simulink简介 11.1 MATLAB及Simulink简介 11.2 Simulink系统的操作步骤 11.3 电气元件模块库 2二、电力电子技术仿真分析 32.1单相半波可控整流电路仿真 32.1.1 单相半波可控整流电路基本原理： 32.1.2 电阻负载时仿真分析： 42.1.3 阻感负载仿真分析 62.2 晶闸管三相桥式整流电路的仿真 82.2.1电路图及工作原理 82.2.2 仿真模型及波形 92.3 Boost变换器的仿真 132.3.1电路图及工作原理 132.3.2 仿真模型及波形 132.4 相位控制的晶闸管单相交流调压器系统的仿真 142.4.1电路图及工作原理 152.4.2仿真模型及波形 15三、 总结 17 一、MATLAB软件及仿真集成环境Simulink简介1.1 MATLAB及Simulink简介MATLAB软件是美国MathWorks公司在20世纪80年代中期推出的高性能数值计算软件,经过近30年的开发和更新换代,该软件已成为合适多学科功能十分强大的软件系统,成为线性代数、数字信号处理、自动控制系统分析、动态系统仿真等方面的强大工具。
MATLAB中含有一个仿真集成环境Simulink,其主要功能是实现各种动态系统建模、仿真与分析在MATLAB启动后的系统界面中的命令窗口输入”SIMULINK”指令就可以启动SIMULINK仿真环境启动SIMULINK后就进入了浏览器既模版库，在图中左侧为以目录结构显示的17类模版库名称（因软件版本的不同，库的数量及其他细节可能不同），选中模版库后，即会在右侧窗口出现该模型库中的各种元件或子库Simulink支持连续、离散系统以及连续离散混合系统、非线性系统等多种类型系统的仿真分析，本书中将主要介绍和电力电子电路仿真有关的元件模式及仿真方法对于电力电子电路及系统的仿真，除需使用Simulink中的基本模板外，用到的主要元件模型集中在电气系统仿真库SimPowerSystem中，该模型库提供了电气系统中常用元件的图形化的图形化元件模型，包括无源元件、电力电子器件、触发器、电机和测量元件等图形的元件模型使使用者可以快速并且形象地构建所需仿真系统结构1.2 Simulink系统的操作步骤在Simulink系统中，执行菜单“File”下“New”、“Model”命令即可产生一个新的仿真模型编辑窗口，在窗口中可以采用形象的图形编辑的方法建立仿真对象、编辑元件及系统相关参数，进而完成电路及系统的仿真系统。
具体步骤为：建立一个新的仿真模型编辑窗口后，首先从Simulink模块中选择所仿真电路或系统所需要的元件或模块搭建系统，方法为在Simulink模块库中所选元件位置按住鼠标左键将元件拖拽至所建编辑窗口的合适位置，不断重复该过程直至所有元件均放置完毕在窗口中用鼠标左键单击元件图形，元件四周将出现黑色小方块，表示元件已经选中，对该元件可以进行复制（Ctrl+V）、粘贴（Ctrl+V）、旋转（Ctrl+R）、旋转（Ctrl+I）、删除（Delete）等操作，也可以在元件处按住鼠标左键将元件拖拽移动需要改变元件大小时可以选定该元件，将鼠标移至元件四周的黑色小方块，待鼠标指针变为箭头形状时按住鼠标左键将元件拖拽至合适尺寸需要改变元件参数，可以在该元件处双击鼠标左键，即可弹出该元件的参数设置对话窗口进行参数设置将元件放置完毕后，可采用信号线将元件间连接构成电路或系统结构图，将鼠标放置在元件端子处，但鼠标指针变为“+”字形状时，按住鼠标左键移动至需要连线的另一元件端子处，当鼠标指针变为“+”字形状时，松开鼠标左键及建立两端子之间的连线，若为控制模块间传递信号，则在连线端部将出现箭头表示信号的流向，不断重复该过程直至系统连接完毕。
仿真电路或系统模型建立完毕后，还需要使用“Simulink”菜单中的”Confihuration Parameters”命令对仿真起止时间、仿真步长、允许误差和求解算法进行设置和选择，参数的具体选择方法与所仿真电路相关仿真模型建立完毕后，可以使用“file”菜单中的”Save”命令进行保存1.3 电气元件模块库对于电力电子电路及系统的仿真除需使用Simulink中的基本模块外，用到的主要元件模型集中在电气系统仿真库SimPowerSystem中，该模型库提供了电气系统之中常用元件的图形化元件模型，包括无源元件、电力电子器件、触发器、电机和测量元件等用鼠标单击“SimPowerSystem”，即会在右侧出现该模型库中八个模版库（子库），下面主要介绍电源模版库、电气元件模版库、电气测量模版库及电力电子器件模版库 用鼠标双击“Elements”图标，在窗口中显示29种电气元件这些可以分为三大类:负载元件、传输线和变压器 双击串联RLC支路元件将弹出该元件的参数设置对话框,在“Resistance”、“Inducatance”、“Capacitance”参数下可以分别设置三个元件的参数,如果电路中不含三者中的某个元件,则相应参数应设为0(电阻或电感)或inf(电容),在电路图形符号中这类元件也将自动消失。
串联RLC负载元件则是通过设置每个元件的容量,由程序自动计算元件的参数并联RLC支路元件和并联RLC负载元件用于描述由电阻、电容、电感并联的电路,参数设置方法类似 在不考虑变压器铁心饱和时不勾选“Saturable core”在“Magnetition resistance Rm”和“Magnetition resistance LM”参数下分别设置变压器的励磁绕组电阻、电感的标幺值其他类型的变压器参数设置方法类似二、电力电子技术仿真分析2.1单相半波可控整流电路仿真2.1.1 单相半波可控整流电路基本原理：单相半波可控整流电路工作过程：（1）在电源电压正半波（0~π区间），晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流 （2）在ωt=π时刻，u2=0，电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零 （3）在电源电压负半波（π~2π区间），晶闸管承受反向电压而处于关断状态，负载上没有输出电压，负载电流为零 （4）直到电源电压u2的下一周期的正半波，脉冲uG在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。
原理图如下： 图2-1 单相半波可控整流电路如上图所示，当晶闸管VT处于断态时，电路中电流Id=0，负载上的电压为0，U2全部加在VT两端，在触发角α处，触发VT使其导通，U2加于负载两端，当电感L的存在时，使电流id不能突变，id从0开始增加同时L的感应电动势试图阻止id增加，这时交流电源一方面供给电阻R消耗的能量，一方面供给电感L吸收的电磁能量，到U2由正变负的过零点处处id已经处于减小的过程中，但尚未降到零，因此VT仍处于导通状态，当id减小至零，VT关断并承受反向压降，电感L延迟了VT的关断时刻使U形出现负的部分2.1.2 电阻负载时仿真分析：仿真电路图为：图2-2 单相半波可控整流电路电阻负载电路仿真模型 仿真波形为：图2-3 单相半波可控整流电路电阻负载电路波形 在实验中，各个元件模块使用的参数如下：①交流电压源 提取路径： Simulink\SimPoweSysten\ AC Voltage Source 本实验参数设置为频率50Hz，电压幅值220V，其他为默认设置，如右图所示 ②晶闸管 提取路径：Simulink\SimPoweSysten\Thyristor 设置缓冲电阻Rs=500Ω，缓冲电容Cs为无穷大inf ③RLC元件 提取路径：Simulink\SimPoweSysten\Elements \Series RLC Branch设置电阻R=1Ω，电感L=5e-3H，电容为无穷大inf，④脉冲信号发生器 提取路径：Simulink\Simlink\Source\Pulse Generator 设置振幅A=3V，周期T=0.02，占空比10%，时相延迟（1/50）x（α/360）s， ⑤示波器 设置Number of axes 为5，显示5段波形，分别为脉冲电压Ug，晶闸管两端电压UVT，负载电流id，负载电压ud，电源电压U2 。
⑥电压电流测量 无需设置直接使用2.1.3 阻感负载仿真分析 仿真电路图为：图2-4 单相半波可控整流电路电阻电感负载电路仿真模型 各个角度仿真波形为：图2-5 单相半波可控整流电路阻感负载电路波形（a=30）图2-6 单相半波可控整流电路阻感负载电路波形（a=60）图2-7 单相半波可控整流电路阻感负载电路波形（a=90）图2-8 单相半波可控整流电路阻感负载电路波形（a=120）图2-9 单相半波可控整流电路阻感负载电路波形（a=180）在实验中，各个元件模块使用的参数设置同电阻负载2.2 晶闸管三相桥式整流电路的仿真2.2.1电路图及工作原理以α=0°为例，6个晶闸管的导通顺序为VT1-VT2-VT3-VT4-VT5-VT6，触发脉冲为宽脉冲宽度大于60°，保证了每个时刻均有两个晶闸管导通，当VT1-VT2导通时桥臂输出电压为Uac，然后VT2-VT3导通输出电压为Ubc，VT3-VT4导通输出电压为Uba，VT4-VT5导通输出电压为Uca，VT5-VT6 导通输出电压为Ucb， VT6-VT1导通输出电压为Uab因此输出整流电压Ud波形为线电压在正半周的包络线原理图如下：图2-10晶闸管三相桥式整流电路2.2.2 仿真模型及波形仿真电路图为：图2-11晶闸管三相桥式整流电路仿真模型各个角度仿真波形为：图2-12 晶闸管VT1的电压和电流图2-13 通过A,B,C三相的电流设置触发脉冲α分别为0，30°、60°、90°、120°，产生的相应波形分别如图所示：第一列为负载电压ud波形，第二列负载电流id波形，第三列脉。
