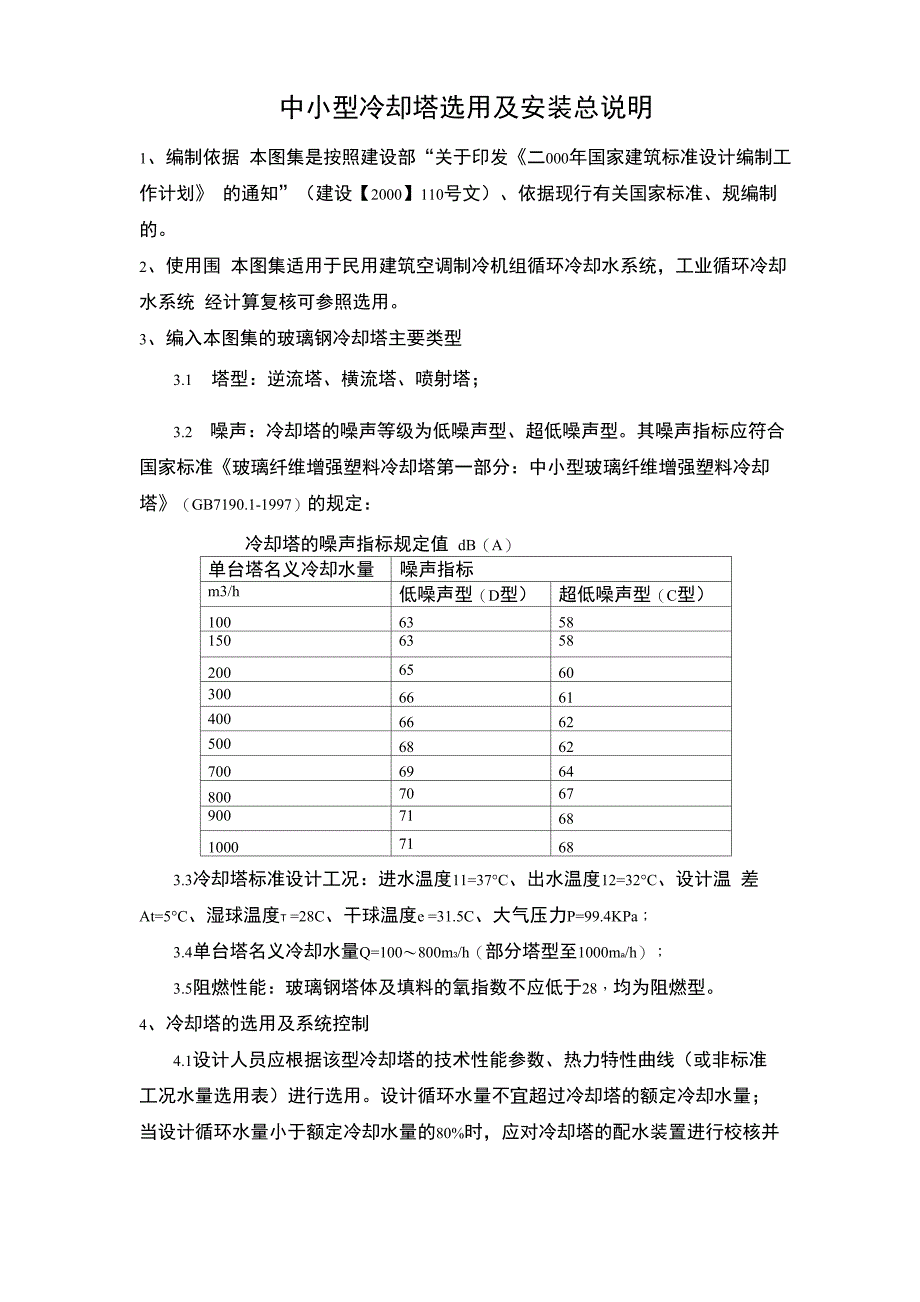

中小型冷却塔选用及安装总说明1、编制依据 本图集是按照建设部“关于印发《二000年国家建筑标准设计编制工作计划》 的通知”（建设【2000】110号文）、依据现行有关国家标准、规编制的2、使用围 本图集适用于民用建筑空调制冷机组循环冷却水系统，工业循环冷却水系统 经计算复核可参照选用3、编入本图集的玻璃钢冷却塔主要类型3.1 塔型：逆流塔、横流塔、喷射塔；3.2 噪声：冷却塔的噪声等级为低噪声型、超低噪声型其噪声指标应符合 国家标准《玻璃纤维增强塑料冷却塔第一部分：中小型玻璃纤维增强塑料冷却 塔》（GB7190.1-1997）的规定：冷却塔的噪声指标规定值 dB（A）单台塔名义冷却水量噪声指标m3/h低噪声型（D型）超低噪声型（C型）100635815063582006560300666140066625006862700696480070679007168100071683.3冷却塔标准设计工况：进水温度11=37°C、出水温度12=32°C、设计温 差At=5°C、湿球温度t =28C、干球温度e =31.5C、大气压力P=99.4KPa；3.4单台塔名义冷却水量Q=100〜800m3/h（部分塔型至1000ma/h）；3.5阻燃性能：玻璃钢塔体及填料的氧指数不应低于28，均为阻燃型。
4、冷却塔的选用及系统控制4.1设计人员应根据该型冷却塔的技术性能参数、热力特性曲线（或非标准 工况水量选用表）进行选用设计循环水量不宜超过冷却塔的额定冷却水量； 当设计循环水量小于额定冷却水量的80%时，应对冷却塔的配水装置进行校核并由生产厂家做出相应调整4.2 选用冷却塔时所采用的空气干球温度和湿球温度，应为当地历年平均不 保证 50h 的干球温度，并应与所服务建筑空调系统设计计算干球温度和湿球温 度相一致4.3冷却塔一般不设备用，其台数宜与所服务空调系统制冷机组台数相匹配4.4 根据环境对噪声的要求，区别选用低噪声或超低声冷却塔 4.5冷却塔的进水压力应符合所选用塔形的要求，循环水泵的扬程不宜过高， 否则易产生飘水现象4.6对于最冷月平均气温低于-8*的地区，且冬季也需要运行的空调系统， 冷却塔选用及订货时应特别说明，以便生产厂家采取必要的防冻措施4.7 建筑空调冷冻水与冷却水两个系统自动控制（电气连锁）与手动控制应 遵循下列原则：4.7.1 启动顺序停机顺序4.7.2延时启动（或停机）时间可为5〜60s，在系统调试时根据需要在现场 设定4.7.3 保护控制：水泵启动后，水流开关检测水流状态，如发生断水故障， 备用泵自动投入运行；无备用泵时制冷机组自动停机。
水流开关由弱电单位在 每台制冷机组冷冻水与冷却水出水管上分别设置4.7.4 鉴于各生产厂制冷机组产品控制原理不尽相同，设计人员可根据机组 的具体要求进行调整4.8冷却塔应设置现场手动控制风机电源开关，在现场手动控制开关切断后， 机房不能远距离启动冷却塔风机4.9当建筑物设置有楼宇自动控制系统（BAS）时，循环冷却水系统应纳入 自动控制围5、冷却塔的布置5.1 冷却塔应布置在建筑物最小频率风向的上风侧，其四周除应满足冷却塔排出的湿热空气不会被再次吸入冷却塔，并留有安装管道和其他附属设备的足 够空间及检修通道外，还应考虑噪声、飘水等对建筑物及周边环境的影响5.2 冷却塔（或塔排）与建筑物之间的距离及冷却塔多台布置时塔与塔之间 的距离，应满足如下要求：5.3 冷却塔宜单排布置当需要多排布置时，塔排之间的距离应保证全部冷却塔同时工作时的进风量，每排的长度与宽度之比不宜大于 5：15.3.1 各塔排的长轴在同一直线上布置时：5.3.2 各塔排的长轴不在同一直线上、且相互平行布置时：5.4 冷却塔不应布置在锅炉房顶及有较多热量产生或粉尘飞扬的场所，并尽量避免使冷却塔夹在高大建筑物中间的狭长地带5.5 本图集冷却塔宜在建筑物屋面安装，无条件时也可在室外地坪上安装。
5.6 当周边环境对噪声有较高要求时，可采取下列措施：5.6.1 冷却塔的位置尽可能原理对噪声敏感的区域；5.6.2 优先选用超低噪声冷却塔；5.6.3 冷却塔进水管、出水管及补水管上安装橡胶挠性管接头5.6.4 由生产厂家在冷却塔立柱底板与基础预埋钢板之间设计安装橡胶隔振 垫；5.6.5 在对噪声敏感一侧安装隔声吸音屏5.6.6 冷却塔风机采用变速电动机5.7 冷却塔应设置在专用的基础上，不得直接安装在地坪或屋面板上6、冷却塔的安装6.1冷却塔基础预埋钢板位置应准确并保持各基础预埋钢板顶面标高在同一 水平上标高允许误差宜控制在土 1mm，中心距允许偏差为土 2mm6.2 冷却塔进水管、出水管及补水水管应单独设置管道支架，避免将管道重 量传递给塔体6.3 在冷却塔安装及维修过程中，不得在塔上动用电、气焊等明火如需要 动用明火，应采取相应的安全措施6.4 冷却塔组装就位后，基础预埋钢板与冷却塔立柱底板应采用螺栓连接或 定位焊接6.5 设置于建筑物屋顶的冷却塔，应根据该建筑物防雷分类进行防雷处理 冷却塔上电气设备的外露可导电部分应可靠接地7、循环冷却水的水质稳定处理7.1循环冷却水系统设计浓缩倍数宜为2.5〜4,系统的水质控制指标可参照 《工业循环冷却水处理设计规》GB50050-95。
7.2 建筑空调系统循环冷却水的水质稳定处理应结合水质情况,合理选择处 理方法及设备处理方法一般可采取阻垢缓蚀、杀菌灭藻和旁滤处理等措施7.3 循环冷却水的水质稳定宜此阿勇化学处理法经论证确能保证水质稳定 处理效果时也可采用物理处理法（如电子、静电、磁水处理装置等）7.4 当采用过滤法去除悬浮物时,旁滤水量宜为系统循环水量的 1%〜5%,循 环水量大的系统采用下限,循环水量小的采用上限7.5 循环补充水可采用城市自来水、建筑中水或同等水质标准的水7.6循环冷却水量较大的系统及有条件的地区,水质稳定处理宜有专业水处 理公司对系统水质进行动态模拟试验,确定药剂种类及投加量,并提供跟踪服 务8、 图集中未表明单位的尺寸标注均以mm计9、 本图集玻璃钢冷却塔是根据下列产品的技术参数进行编制的 机械工业部第四设计研究院研制开发的产品系列；① （C） DBNL3系列圆形逆流（超）低噪声玻璃钢冷却塔② （C） DBHZ2系列横流（超）低噪声玻璃钢冷却塔③ HBL（C）D2系列横流（超）低噪声玻璃钢冷却塔④ DFNDP、DFNGP系列方形逆流低噪声玻璃钢冷却塔⑤ RHDZ、RHCZ系列横流低噪声、超低噪声玻璃钢冷却塔⑥ RFDZ系列方形逆流低噪声玻璃钢冷却塔中国良机集团公司开发生产的产品系列：① LBCM-LN系列圆形逆流低噪声玻璃钢冷却塔② LRCM-H系列横流低噪声玻璃钢冷却塔③ LFC系列喷射式无风机超低噪声玻璃钢冷却塔10 本图集参加编制单位市环保设备 市宝洁环境净化设备厂 瑞隆玻璃钢 瓦房店市宏达水处理设备厂 良机冷却设备。
