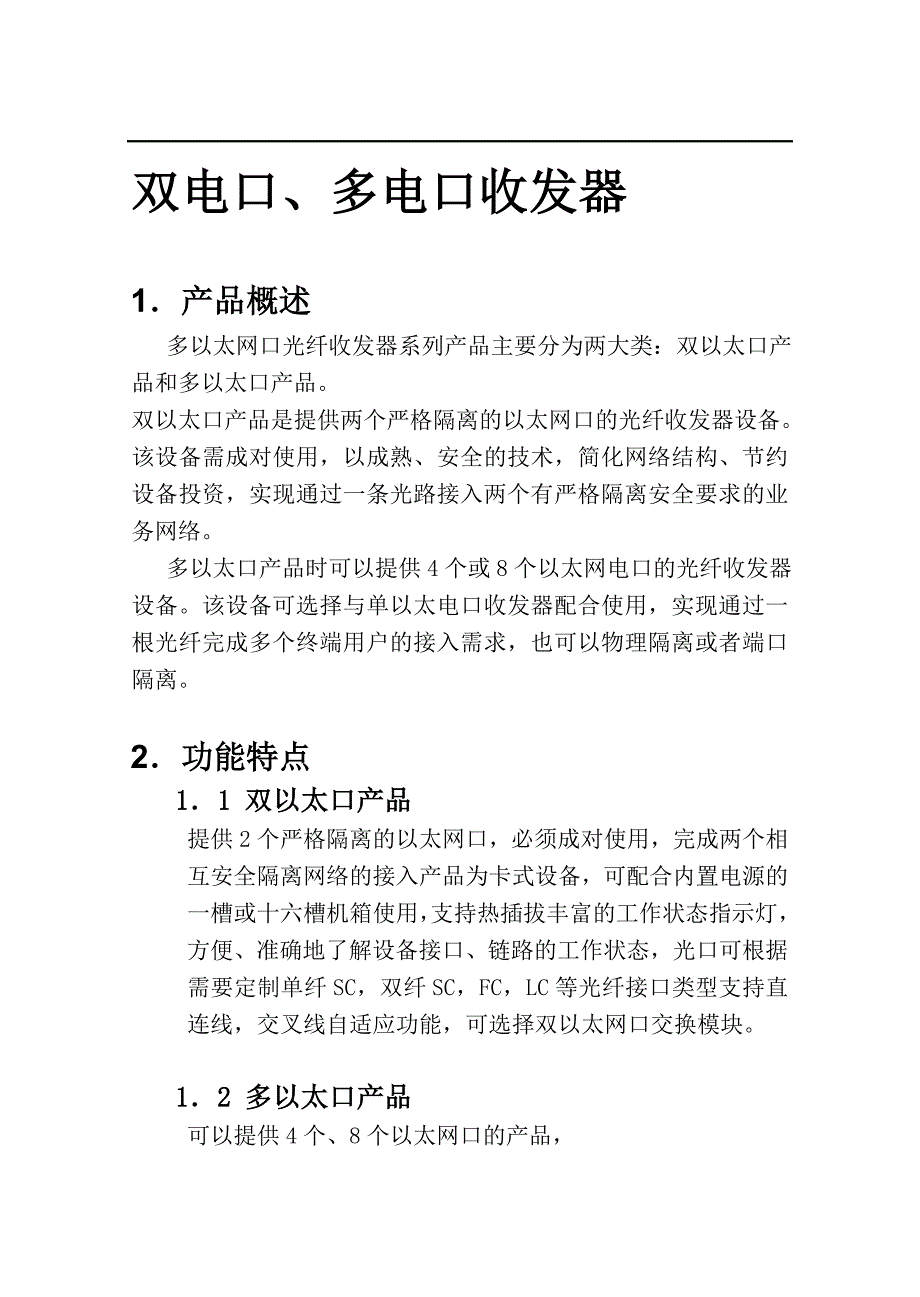

双电口、多电口收发器1．产品概述多以太网口光纤收发器系列产品主要分为两大类：双以太口产品和多以太口产品双以太口产品是提供两个严格隔离的以太网口的光纤收发器设备该设备需成对使用，以成熟、安全的技术，简化网络结构、节约设备投资，实现通过一条光路接入两个有严格隔离安全要求的业务网络多以太口产品时可以提供 4 个或 8 个以太网电口的光纤收发器设备该设备可选择与单以太电口收发器配合使用，实现通过一根光纤完成多个终端用户的接入需求，也可以物理隔离或者端口隔离2．功能特点1．1 双以太口产品提供 2 个严格隔离的以太网口，必须成对使用，完成两个相互安全隔离网络的接入产品为卡式设备，可配合内置电源的一槽或十六槽机箱使用，支持热插拔丰富的工作状态指示灯，方便、准确地了解设备接口、链路的工作状态，光口可根据需要定制单纤 SC，双纤 SC，FC，LC 等光纤接口类型支持直连线，交叉线自适应功能，可选择双以太网口交换模块1．2 多以太口产品【光纤收发器· 用户手册】2可以提供 4 个、8 个以太网口的产品，支持 NO VLAN 和 Concentration VLAN 模式产品都为台式设备，一般以安放在用户端为主要应用，设备以太电口 10/100Mbps 自适应，全双工/半双工自适应，支持单、双纤的传输。
3．安装和初始化请按一下步骤安装光纤收发器：1. 将光纤跳线或尾纤从光纤两端的终端盒分别连接到两端光纤接口，注意同一根光纤的两端必须分别接入两端光纤接口的 TX 和 RX 口，不能同时都接在 TX 或 RX 口上，否则光纤连不通2. 将 UTP 跳线从网络设备的 RJ45 口连接到光纤收发器的RJ45 接口，直接线和交叉线均可3. 双以太网光纤收发器是内置电源，采用 1 槽收发器机箱，使用时接通电源，此时光纤收发器电口所检测到 POWER 灯亮，其他指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器电口所检测到与之对接网络设备的状态来决定收发器电口的工作状态，指示灯将显示此时收发器的工作状态如果检测不到对接设备（例如对接设备未开机等） ，则只有 PWR 指示灯亮4. 光纤收发器电口是 10/100M 自适应端口，将根据所连接对方设备电口的最高速率来设置自身速率5. 双以太网收发器采用隔离方式，本端收发器的以太网 TX2只能与对端收发器的以太网 TX2 互通；两个网络安全的隔离光纤收发器·用户手册】34． LED 指示灯双以太网口光纤收发器有 6 个 LED 指示灯，它们显示了收发器的工作状态，根据 LED 所示，就本办法判断收发器是否工作正常和可能有什么问题。
收发器前面板指示灯定义如下图所示：LED 指示灯用于设备故障判断和监控具体含义如下：LED 指示灯 状态含义TX1/TX2 黄灯黄灯亮，以太网口工作在100M黄灯灭，以太网口工作在10MTX1/TX2 绿灯绿灯亮，表示以太网与其他网络设备连接正常绿灯闪烁，表示以太网正在传输数据FLK(FiberLink) 亮 光口连接正常【光纤收发器· 用户手册】4闪烁光口有数据传输PWR 亮 电源正常5． 技术参数标准：IEEE802.3；IEEE802.3U，IEEE802.3接口：双绞线：RJ45； 光纤：LC/SC/FC 可选传输速率：双绞线速率 10/100/Mbps; 光纤： 10/125um双工方式：电口全双工或半双工，双绞线：5 类，6 类光纤：多模：50/125, 62.5/125um; 单模：8/125, 8.3/125， 9/125， 10/125um电源：交流 220VAC（175~260V）工作环境温度：0~65 度储存环境温度：-20~80 度湿度：5℅~90℅【光纤收发器·用户手册】1． 典型应用传输两个严格隔离的以太网网络。
