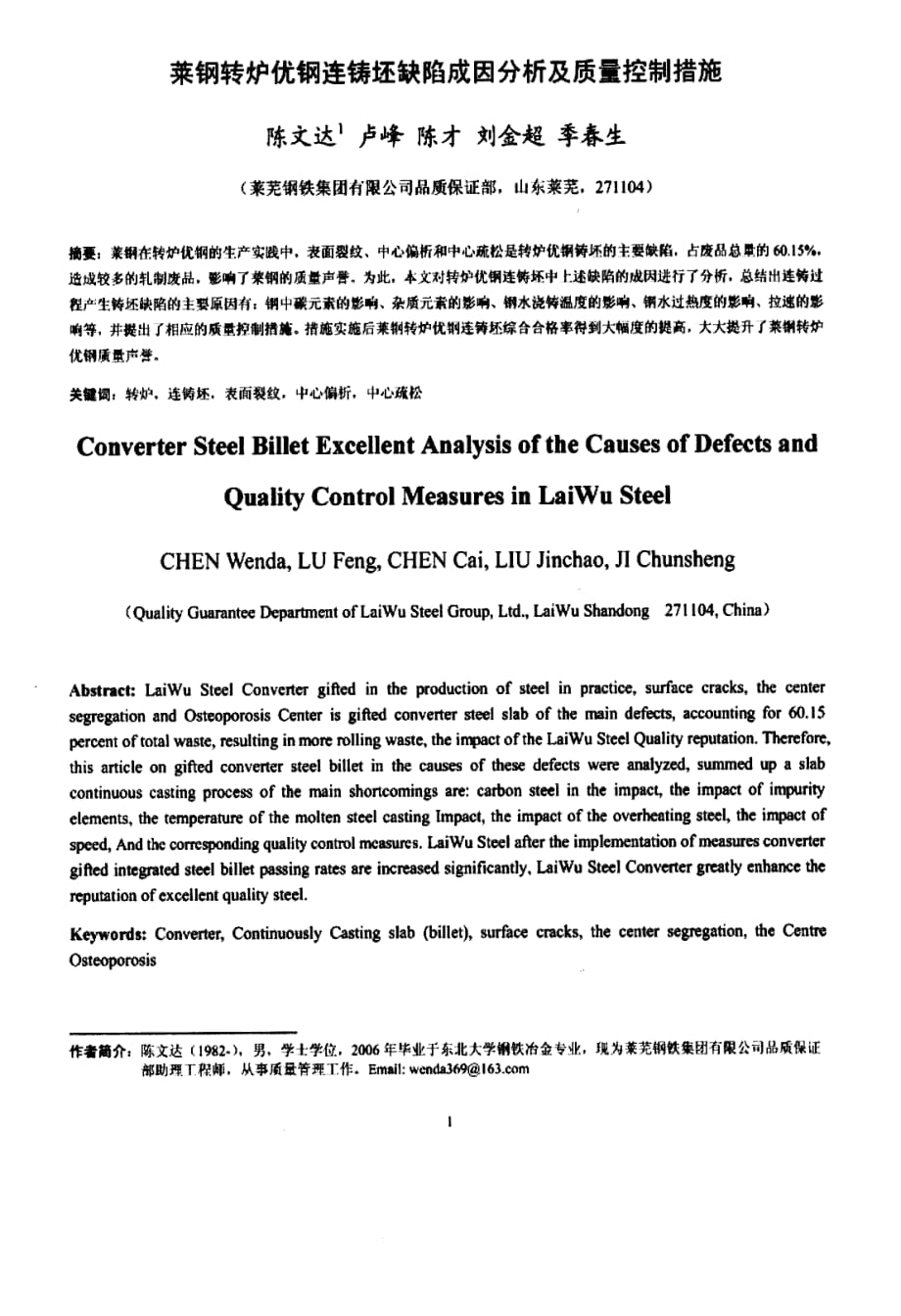

莱钢转炉优钢连铸坯缺陷成因分析及质量控制措旋 陈文达1 卢峰陈才刘金超季春生 ( 莱菟钢铁集团订限公词品质保证部，山农蘩芜2 7 1 1 0 4 ) 摘要：藩钢猩转炉忱钢的嫩产实践中．袭灏裂纹、中心馅析和中心旒松魑转炉优钢铸蟋的熏甏缺陷．占废融憩精的6 0 ．1 5 ' ／, ． 造成较参的轧耕废品．影响7 荣钢的质擞声释为此，奉义对转炉优钢连锥鹱I = = I | 扛述缺陷的成嘲迸杼了分辑．总结} | ：! | 连铸进 程产生铸坯缺陷的奎娶躐闵柯；钢中碳元豢豹影响、融质元素构黪响、钢水浇铸锨度的影响、钢水过熟度的影响、拉遗的影 响锋．并艇出了，相应的质麓攘制精旅措施霞施盾蘩钢转炉优钢连铸蜒练龠合格鬻褥到犬幅度的媳离，犬犬提开r 菜钢转炉 优钢质^ 蘑声臀 荚键饲t 转炉+ 迄铸蠖寝断裂绞中心霸折，中心疏松 C o n v e r t e rS t e e lB i l l e tE x c e l l e n tA n a l y s i so f t h eC a u s e so f D e f e c t sa n d Q u a l i t yC o n t r o lM e a s u r e si nL a i W uS t e e l C H E NW e n d a , L UF e n g ，C H E NC a i ，L I UJ i n c h a o ，J lC h u n s h e n g ( Q u a l i t yG u a r a n t e eD e p a r t m e n to f L a i W uS t e e lG r o u p ，L t d 。
L a i W uS h a n d o n g2 7 11 0 4 ，C h i n a ) A b s t r a c t ：L a i W uS t e e lC o n v e r i e rg i f t e di nt h ep r o d u c t i o no fs t e e Ii np r a c t i c e , s u r f a c ec r a c k s t h ec e n t e r s e g r e g a t i o na n dO s t e o p o r o s i sC e n t e ri sg i f l e dc o n v e l l e rs t e e ls l a bo ft h em a i nd e f e c t s ，a c c o u n t i n g 衙6 0 l5 p e r c e n to ft o t a lw a s t e ，r e s u l t i n gi nm o r er o l l i n gw a s t e ，t h ei m p a c to ft h eL a i W uS t e e lQ u a l i 哆r e p u t a t i o n ．T h e r e f o r e , t h i sa r t i c l eo ng i b e dc o n v e r t e rs t e e lb i l l e t i nt h ec a u s e so ft h e s ed e f e c t sw e r ea n a l y z e d ，s u m m e du pas l a b C O B t i n u o u sc a s t i n gp r o c e s so ft h em a i ns h o r t c o m i n g sa r c ．“ c a r b o ns t e e li nt h ei m p a c t , t h ei m p a c to fi m p u r i t y e l e m e n t s ，t h et e m p e r a t u r eo ft h em o l t e ns t e e lc a s t i n gI m p a c t ，t h ei m p a c to ft h eo v e r h e a t i n gs t e e l ，t h ei m p a c to f s p e e d ，A n dt h ec o r r e s p o n d i n gq u a l i t yc o n t r o ln w 鼬髓f e s ．L a i W uS t e e Ia f t e rt h ei m p l e m e n t a t i o no fm e a s u r e sc o n v e r t e r g i f t e di n t e g r a t e ds t e e lb i l l e tp a s s i n gr a t e sa r ei n c r e a s e ds i g n i f i c a n t l y ．L a i W ¨S t e e lC o n v e r t e rg r e a t l ye n h a n c et h e r e p u t a t i o no fe x c e l l e n tq n a l i t ys t c e l ． K e y w o r d s ：C o n v e r t e r , C o n t i l n u o u s l yC a s t i n gs l a b ( b i l l e t ) ，s t l r f a o ec r a c k s ，t h ec e n t e rs e g r e g a t i o n ，t h e C e n t r e O s t e o p o r o s i s 悸毒筒介t 陈文达( 1 9 8 2 。
) ，粥，学士学位2 0 0 6 年华蛾管乐挑火擘钢铁冶盘警般．现为蘩笼钢铁鬃潮商限公司晶雕像证 部助瑗“r 程蛳，从搴1 『i l 缀管理下作．E m a i l ：w t m d a 3 6 9 @ 1 6 3 ．t o m 1 前言 莱茺钢铁股份褥限公司( 以下简称莱钢) 炼铡厂新二二区5 # 造铸机所裳产的4 5 # 、4 0 C r ，2 0 ( 湘翩T i H 等优铜因正艺、设备等因索制约，产赫质量稳定性茬，优钢铸坯综龠龠格率为9 6 ，8 7 ％，产生r 较多的质 鼹爿| ：议，给莱钢的产翮声誉带来了不刹影响为此．本文根据前人的理论、经验以及策钢橡钢f ⋯新二：隧5 # 机的生，艇实践．针对目l i { 『较为∥熏的袭两裂纹硬中心筑松、偏析镣质鬣缺陷产镞的原因进行了分析并 提幽了栩殿的改进和控制撼施 2 质量缺陷的成因 2 ．1 ．表面裂纹 搬据蒹铡炼铡J ¨新= 隧5 撑运铸机所生产的转炉优铡钢种情况对工艺、设备等避钳分拆总结出影响 表i l i ：『裂纹彤成的一芑闲素楫几个以下方谳；浇注钢种的化学成份、精炼工艺条件、锩枫浇锩条件簿 2 ．1 ．1 ．破对表面裂纹的影响 结莱钢炼铡厂新二医生产连铸坯出现袭丽纵裂纹的炉次及成分实际情况( 见袭1 ) ．其钢巾碳与裂 纹指数的关累见圈l l ¨。
铜中似C ) 在O 1 2 ％～0 ．1 7 ％时铸坯寝灏裂纹现象最为严熏( 见网2 ) 其主婴原因 怒艘在此隧阏发嫩了包晶反威弗伴随较大的线收缩，导致结黼嚣内形成的韧贻坯壳厚度不均，铸坯出结晶 器靥又受．= 冷喷水急冷．其热腋力使坯壳的薄弱处产生裂绞并在二冷区继续扩展 表l 硝c ) 对表面纵裂纹的影响 炉譬钢种CS iM npSC r Y 0 8 S 一0 l2 72 0 ‘：啪蕾n T i HO ，1 7O ．2 30 ．5 20 ．0 3 5O ，0 2 60 ．0 1 9 Y 供峪∞2 9 52 | D ( 潍l n T i HO ．1 6O ．2 7 0 ．5 4 0 ．0 3 0O ．0 2 70 0 1 6 Y 0 8 5 - 0 4 3 52 0 c r M n T i 鞋O ，1 70 ．3 70 ．始O ∞9O ，∞3I l 嚣5 w ( 1 C l Y l O ”‘ 圈1 叫f q ) 每裂纹指数豹关蒜 2 颤鞭嚣雠 圈2 忧钢连鸽坯表面裂纹 2 ．I ．2 杂质元素对表面裂纹的影响 礴羊¨硫姓刑一} l 裂纹敏盛儿群．钠中硫，砖成的F e S ( 熔点9 8 9 “ C ) ( 11 援嗣过秤- } l 以液态聚集神‘舶抖之问． 诱链晶划裂纹．铡一”酸对表饰擞纵裂纹的蕊三响览罔3 tI 。
蚪从第t | ；f 炼俐r 新：J x 生，“的优钳} n 现表两痢 部裂纹的”汉【处嵌2 ) n J 以香Ⅲ’’锕l } 】∞f P ) 岫( s ) 0O s O ％时．铸坯丧俩裂纹叫显增加 州㈦) 肌 图3 钢中硫对表面纵裂纹的影响 襄2 “P l 十f 州S l 对襄面角部裂纹的影响 l “ ；jM “ l CS i M nP l v 0 7 5 “^ o2 0 C r M n T i H l 02 00 ．3 70 ．9 200 2 9 l Y 0 7 5 ，0 3 2 94 5 I ¨s0 ．3 【l 0 ．S s00 2 6 l Y 0 7 5 ．0 4 9 3 4 l l ( r 1 ⋯I o2 70 ．5 8 00 2 9 2 ．1 ．3 钢水过热度对表面裂纹的影响 俐水过热鹰增大，岛温锕水柱结晶器巾的坩拼滗动加l l ：l Jr 时棚凝坯子芒的冲删．H 过热胜越蹦刚+ E 状^ ^ 趟枝让，州：￡l l gu ”介绍．过热j 盘_ 提高I O ' C ．过热铡水强制对流会≯p 删d 凝同的坯壳．使坯先秉熔2 r a m 兼 # q 慨俐J 新．k 协l 受{ j | I J 颦肚操作等嘣索的够晌．f { } 铸坯进铸钔水常出现紧张状乱．《^ 膛- 啊I t 波动较凡·蛮 际t ”乜温度{ } 锺．岛} ：噩求的- } l 包浇注泓』堑。
高过热盥浇注加】醺r 铸坯凝闻l I 十裂纹的倾向性浇注温度2 ，裂 纹的父氧虬网4 p 1 《霉斟群 浇洼瀑廑，r 图4 浇注温度与裂纹的关系 2 ．2 中心偏析和中心疏松 M 口i 槲堋坯样束看( 址图s ) ，荣俐慷铡J 新：i z5 # 进铸自L 4q ：，“优俐时- I ·心馆析q 1 1 ¨凸描【舱较为 严呕．埔过分忻{ 5 } 备、l 岂等搿响W 索．其lr 监影响B l 粜自fF ：浇镥温度、扣谜、钢巾碳含翳、琏铸埋断 f I I l 凡小{ I 彤状 圈5 酸洗后的连铸坯中心偏析和中心疏 2 ．2 ．I 浇注温度的髟响 出r 址铸坯的·} J 心蝙析飘㈣心戗松赴发达的托状品所0 l 起的．帕浇注泓J 监的一曲低必琏彩痢托帆I 协址K 的t E 篮H 菇．’浇泣泓度尚．连铸坯+ { ：状一钠M 筐延时．H - { 一心偏析戟，呕：浇注潞艘低+ 等轴- 川x 蛙逃时· 垃t l I 心偏析较轷撒； 2 ．2 ．2 拉速的影响 随精拉坯建J 堑增大．铸坯往结I 铀器内的停剧时删变m ．从m 使俐渡糙嗣述胜降低，增加圳钔蟓制水】』 热I 堑所需受的时M ．睡结粜魁铸坯液心蜓托，这4 ：假推雌J ’等轴l 恼的肥{ 璺帛j K 人+ 扩凡J 。
件状l l ^ K ·l 吡¨ 啦一f ：铸H 出札的危险怛n 所增加所以．随书拉迷的增加．铸j I f ；- l ·心n * 析_ 喊珏级：j I J 眦劬之增帕 2 ．2 ．3 钢中台碳量的影响 钢t } ，青碳砖对连铸坯的凝同组织是打影响的肉m ．必然氍响刊皤坯的一h 山偏机和州凇 2 , 2 ．4 连铸坯断面大小和形状的影响 随藉铸垤断晰的增夫，Hr { I 心偏析和疏松l i 觉j 韭减小．B 】此} E ：№品榭遇阿孵成“品娇”的机车碱少．数 使铸坯断『f l i 增人【町巾心偏析丰¨疏检减轻 3 提高铸坯质量的技术措施 3 ．1 提高连。
