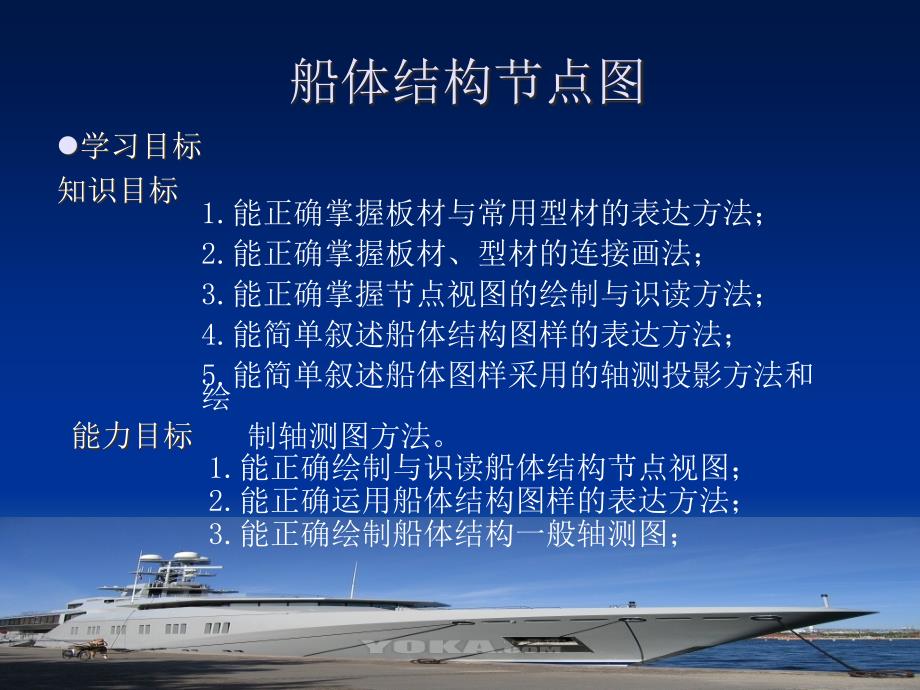

船体结构节点图l l学习目标学习目标知识目标知识目标1.能正确掌握板材与常用型材的表达方法；2.能正确掌握板材、型材的连接画法；3.能正确掌握节点视图的绘制与识读方法；4.能简单叙述船体结构图样的表达方法；5.能简单叙述船体图样采用的轴测投影方法和绘 制轴测图方法能力目标能力目标1.能正确绘制与识读船体结构节点视图；2.能正确运用船体结构图样的表达方法；3.能正确绘制船体结构一般轴测图； u节点：船体纵横构件相互交叉连接的地方 ，由板材、型材和肘板相互交叉连接而成 图2-4-1 船体结构节点u要想绘制和识读船体结构图样，就必须能够正确绘制和识读节点处的视图，要掌握节点视图的绘制和识读，就应该先掌握板材、型材和肘板的表达方法 第一节 板材与常用型材的表达方法 u在节点视图中，板材与常用型材的画法遵循正投影的基本原理 一、板材的画法及尺寸标注一、板材的画法及尺寸标注 1．板材的画法 在船体结构图中，板材的轮廓线用细实线表示小比例时，板材的厚度在图样上往往不能按比例绘出，因此规定：当板厚按比例缩小后，在图样上的尺寸小于或等于2mm时，将表示板厚投影的两条细实线的距离画成粗实线的宽度（此规定同样用于型材和肘板）。
板材在图样中采用折断画法时，折断处用波浪线或折断线表示，剖面加画与水平成45°的剖面线采用小比例时，当剖面厚度小于或等于2mm时，剖面用粗实线表示，即用涂黑代替剖面符号（上述规定也适用于型材和肘板）从板材断裂方向所得的视图，其画法与剖面画法相同 2．板材的尺寸注法 板材的尺寸注法有三种：整块板材尺寸按“厚度宽度长度”集中标注；断裂板材不标注折断方向尺寸；仅需知道厚度而没必要知道宽度和长度的图样中，仅注出板材的厚度尺寸可注在图形中，也可引出标注在图形外 3．板材的形式 （1）平直板材：平直板材主要用于舱壁板、内底板和平台等部位，其画法及尺寸注法见图2-4-2 图2-4-2 平直板材 （2）弯曲板材：弯曲板材主要用于船体外板，其画法及尺寸注法见图2-4-3 图2-4-3 弯曲板材 （3）折边板材：折边板材通常是将平直板材沿板边某一距离的直线折角而成（常为90°），见图2-4-4a）它的视图画法见图2-4-4b），折断画法见图2-4-4c）在小比例时，板材厚度及剖面的画法与平直板材相同折边板材的尺寸数字前要标注折边符号“┗” ， 尺寸按“┗ ”形式标注 图2-4-4 折边板材 二、常用型材的画法及尺寸标注 1．型材的画法 在小比例图样中，型材采用简化画法，球扁钢、槽钢和工字钢的内边缘倾斜及转折处小圆角省略不画，而用间距与粗实线宽度相等的两条细实线表示其厚度，用粗实线表示其剖面，见图2-4-5。
对于T型钢和工字钢的腹板厚度的不可见投影，允许用一条粗虚线表示 u型材：是断面具有一定几何形状的钢材，可由钢厂轧制或由板材组合焊接而成u船体上常用的型材主要有扁钢、角钢、球扁钢、槽钢、工字钢、T型钢、圆钢和钢管等 图2-4-6 轧制球扁钢、槽钢、工字钢的画法 a）大比例画法；b）小比例画法 2．型材的尺寸标注 型材的尺寸采用集中标注，并在尺寸前标注型材符号，所标尺寸为型材断面尺寸球扁钢、槽钢和工字钢的尺寸也可用它的型号表示型材的型号数表示型材高度的厘米值，其它尺寸可由型材规格表中查出，见附录B 3．型材的画法和尺寸标注 型材的画法和尺寸标注见教材P211表2-4-1 4．常用型材画法及尺寸注法举例 （1）扁钢：主要用于加强筋或纵骨等小构件，其画法及尺寸注法见图2-4-6图2-4-6 扁钢画法及尺寸标注 （2）角钢：主要用于普通横梁、肋骨及扶强材等小构件，其画法及尺寸注法见图2-4-7图2-4-7 角钢画法及尺寸标注 （3）球扁钢：主要用于各种纵骨等小构件，其画法及尺寸注法见图2-4-8图2-4-8 球扁钢画法及尺寸标注 （4）组合T型材：主要用于各种强构件，其画法及尺寸注法见图2-4-9图2-4-8组合T型材画法及尺寸标注 三、肘板的画法及尺寸标注三、肘板的画法及尺寸标注 肘板是由板材加工而成的板件，通常用作连接构件与减少端点连接处的应力集中。
肘板的形式一般有无折边肘板、折边肘板、T型肘板三种 1.肘板的画法 在用小比例绘图时，视图可以简化绘制 无折边肘板的画法与一般钢板相同，折边肘板的画法与折边钢板相同，T型肘板的画法类似于T型材的画法2.肘板的尺寸标注 肘板的尺寸也以集中标注的形式标出T型肘板和折边肘板的尺寸数字前还需分别标注符号“┗”和“⊥⊥” 3.肘板的形式 表2-4-2列举了肘板与其他构件连接时的画法和尺寸注法必须注意的是：不等边肘板在采用集中标注形式时，还应在视图中标注其中一边的边长，以免读图时误解表2-4-2 （1）无折边肘板的画法及尺寸注法 （2）折边肘板的画法及尺寸注法 （3）T型肘板的画法及尺寸注法 第二节第二节 板、型材的连接画法板、型材的连接画法 船体是由许多基本构件——板材、型材、肘板相互连接而成的虽然船体构件比较复杂，但构件的连接方式不外乎是板材与板材的连接、型材与型材的连接、板材与型材的连接及型材贯穿连接等几种形式 一、板材与板材的连接一、板材与板材的连接板材与板材的连接通常有对接、搭接、角接、交叉接、覆板等几种形式1）对接：钢板接缝用细实线表示。
小比例的剖面图中,钢板一般接缝用符号“ ”表示；分段接缝用符号“$”表示 （2）搭接：小比例的剖面图中，钢板的重叠处留有间隙，间隙不大于粗实线宽度 （3)角接:允许用粗虚线表示板材厚度的不可见投影 (4)交叉连接:间断钢板的工艺性切角只表示在外形明显的视图中，在其它视图中省略不画 (5)复板连接：在平面图中，沿复板轮廓线的内缘加细斜线表示 二、型材与型材的连接二、型材与型材的连接 型材与型材的连接通常有对接、搭接、相交等连接形式1）对接：T型材面板的接缝可用符号“ ”表示 （2）搭接连接：小比例剖面图中，两型材之间留有间隙，间隙不大于粗实线宽度 （3）交叉连接：间断构件的工艺性切角只表示在外形显著的视图中，在其它视图省略不画 三、板材与型材的连接三、板材与型材的连接 板材与型材的连接通常有角接、搭接、肘板连接等形式1）角接连接：在简化画法中，型材遵循《金属船体制图》中图线规定 （2）搭接连接：在小比例的剖面图中，型材剖面与板材剖面之间应留间隙，间隙不大于粗实线宽度 （3）肘板连接：肘板不可见投影允许用粗虚线表示 四、型材贯穿的画法四、型材贯穿的画法 型材的贯穿有直通型、腹板焊接型、补板型（水密、非水密）和镶嵌型等四种形式，切口与补板的标准型式和尺寸由全国船舶标准化技术委员会专业标准规定，具体型式见附录D。
采用标准型式的切口和补板，视图中只需注明切口、补板代号及补板厚度；采用非标准型式的切口和补板，则需在放大图上注明切口和补板的全部尺寸 型材贯穿的画法：a）直通型；b）腹板焊接型；c）水密补板型；d）非水密补板型；e）镶嵌型 第三节 第三节 绘制和识读节点视图绘制和识读节点视图 节节 点点—船体结构中纵横构件汇交之处 节点视图节点视图—用来表示节点处结构详情的视图 绘制与识读节点视图基本方法绘制与识读节点视图基本方法—构件分析 即将节点按板材、型材和肘板分解成若干个构件，分析它们的形状、尺寸、相对位置和连接方式，并综合起来形成整体概念 典型节点如下图所示 一、绘制节点视图一、绘制节点视图 绘制节点视图的步骤： (1)对节点结构进行构件分析; (2)选择视向及确定视图; (3)按构件的相对位置画出图形; (4)标注尺寸及焊缝代号 例:绘制支柱节点视图,如图所示 步骤步骤1 1 构件分析构件分析 节点的构件组成、相对位置及连接方式： 1—水平底板； 2—左右设置的T型材（连续）； 3—前后设置的T型材（间断）； 4—八边形垫板； 5—支柱； 6 —肘板(共4块)。
共10个构件 步骤步骤2 2 选择视向及确定视图选择视向及确定视图 将最能反映节点形状特征及各构件位置关系的视向，选作主视图并根据要表达节点的结构情况确定其它视向A——主视图C——俯视图 步骤步骤3 3 作图作图 作图方法作图方法：节点视图的作图可以根据构件的投影规律，采用构件叠加构件叠加的方法可几个视图相互对应同时绘制；也可先画主视图，后画其它视图 作图顺序：作图顺序：先钢板、再型材、后肘板 具体作图步骤如下：（1）合理布置视图，画出主、俯视图的基准线，见图（a） （2）画出水平钢板1的投影，见图（b） （3）画出左右T型材2和前后T型材3的投影，见图（c） （4）画出垫板4的投影，见图（d） （5）画出钢管5的投影，见图（e） （6）画出肘板6的投影，见图（f） （7）检查底稿，清理图面，按规定的图线加深，见图（g） （8）标注尺寸 尺寸应标注在表示构件外形特征较明显的视图中，并要求相对集中，便于阅读本例中，无缝钢管、肘板和T型材的尺寸标注在主视图中，304不锈钢板和垫板的尺寸标注在俯视图中，见下图。
（9）标注焊缝代号 焊缝代号也应标注在接缝特征明显的视图中，并要求相对集中如T型材与水平钢板、T型材2与3以及肘板与钢管、垫板的连接的焊缝代号标注在主视图中；垫板与T型材面板、钢管与垫板的连接的焊缝代号标注在俯视图中，如图所示 小结小结构件分析法绘制节点视图的步骤： 构件分析→选择视向→绘图（先钢板、再型材、后肘板） →尺寸标注→焊缝代号标注 二、节点视图的识读二、节点视图的识读 识读节点视图时，同样要先进行构件分析，弄清组成节点的构件的形状、尺寸及相对位置，然后合起来想象节点的整体情况也就是用”先分割再组合“的看图方法 例图:旁内龙骨与横舱壁连接处的节点 步骤步骤1 1 分析组成节点的构件分析组成节点的构件•结构图样中的构件尺寸，通常采用集中标注方式折边板材、折边肘板、T型肘板和型材的尺寸数字前面还注有规定符号，读图时根据这些特点及构件在视图中的投影关系，就不难确定组成节点的构件的尺寸和形状•如在主视图中标注的“⊥ ”，联系主、俯两视图就可得知此尺寸表示的构件为组合T型材，其腹板高为250mm，厚6mm；面板宽120mm，厚8mm。
•从上述分析可知：此节点是由水平钢板1（船底外板）、垂直钢板2（舱壁板）、左T型材3（旁内龙骨）、右T型材4（旁内龙骨）、角钢5（舱壁扶强材）、左肘板6和右肘板7所组成 各构件的形状如图 •步骤步骤2 2 综合起来，想象节点的整体情况综合起来，想象节点的整体情况•根据构件在视图中的投影关系,搞清构件之间的相对位置和连接方式，形成节点的整体概念•由上述分析可以看出：钢板1位于节点最下部，水平放置；钢板2垂直钢板1安装，位于钢板1的中间；T型材3与T型材4垂直钢板1和钢板2，它们位于钢板2的左右两侧，钢板1的中间；角钢5垂直钢板1，与钢板2角接；肘板6连接T型材3和角钢5肘板7连接钢板2和T型材4，肘板的三角形平面与T型材腹板平面一致 综合对以上的分析，即可得到节点的整体概念，如图所示 •小结小结•绘制和识读节点图方法均采用构件分析方法绘制节点视图是根据节点结构空间形状，画出平面投影图；识读节点视图是根据节点的平面视图，想象节点结构空间形状 第四节第四节 船体结构图样的表达方法船体结构图样的表达方法 船体结构图样是船体图样中的重要组成部分，它主要完整、清晰地表达船体结构形式和构件连接方式，为便于识读，易于绘制，国家标准《金属船体制图》中，规定了图样画法。
本节将介绍船图中常用的几种表达方法 一、视图一、视图 1．基本视图 物体除了可以从上、前、左三个方向进行投影之外，还可以从下、后、右三个方向进行投影，如图a）这样就采用了六个基本投影面，船体与结构向六个基本投影面投影所得的图形为基本视图基本视图的名称分别为主视图、俯视图、左视图、右视图、仰视图和后视图等六个各投影面及视图配置方式如图2-4-25所示在一张图纸中若按图b）配置各视图时，一律不标注视图的名称 2．向视图 船体结构向某一方向投影所得的图形为向视图向视图用视向符号与大写的拉丁字母表示其投影方向和视图名称在同一张图纸上画几个向视图时，应按字母顺序注写，如A、B、C……视向符号一般为长15～25mm的粗实线箭头，习惯上箭头长为总长的1／3～1／2 图中B向视图也表示了不在同一平面的圆柱面围壁结构，把不在同一平面内的结构展开在同一平面上，且用向视图表示的方法所得的视图称为展开视图展开视图在视图名称中注明，图中注有RL的细点划线为转圆线 二、剖视图二、剖视图 假想用剖切平面剖切结构，将位于视者与剖切平面之间的部分移去，而将其余部分向投影面投影所得的图形，称为剖视图。
如舱底平面图 当表示具有对称平面的结构时，可以以对称中心线为界，一部分用剖视图表示，另一部分用其它视图表示需要表示局部结构时，可用局部剖视方法表示 双层底结构的剖视图双层底结构的舱底平面剖视图 三、剖面图三、剖面图 剖面图所表达的内容，船图与机械制图是不尽相同的机械制图中，剖面图主要用来表达机器零件断面的形状而船图中，剖面图除用来表达所剖构件的形状外，更主要的用来表示欲表达构件与其相连构件间的连接情况因此，船图中，剖面图是假想在要表达的构件附近作一剖切面，将位于视者与剖切面之间的部分移去而把欲表达的构件及与其直接相连的其他构件向投影面投影，所得到的图形 1.肋位剖面图 剖面图中以肋骨平面作为剖切平面得到的剖面图称为肋位剖面图例如，为了表示下图a)舷侧结构中的#16肋位的普通肋骨结构，可以假想取剖切面I，移去剖切面和视者之间的部分，而把#16肋骨及与其连接的外板、舷侧纵桁和肘板向投影面投影，得到的图形就是表示#16肋骨结构的剖面图，见图b)中的#16肋位剖面图“—→”“—→”由于肋位是编号的，对于某一号肋位，其位置是确定的，所以表示肋位剖面图时，在相应视图中不用剖切符号和箭头表示剖切位置和视向，而只在剖面图上方画长为15～25mm的粗实线大箭头表示投影方向，箭头指向右表示向船首看，箭头指向左表示向船尾看。
箭头线上方标注肋位符号“#”和肋位编号，表示剖切位置，如图b)中的#16和#17肋位剖面图 2.一般位置剖面图 除肋位外所有其它位置的剖面图称一般位置剖面图例如，为了表示图a）舷侧结构中的舷侧纵桁结构时，可以假想取剖切面Ⅱ，然后把舷侧纵桁及其连接的外板、横舱壁、普通肋骨、强肋骨和肘板向投影面投影，得到的图形就是表示舷侧纵桁结构的剖面图，见图b)中的A—A通常情况下，一般位置剖面图在相应的视图中，用剖切符号与大写拉丁字母表示剖切位置投影方向和剖面图名称(A A)，在剖面图上方标注相应的视图名称A—A剖切符号为断开的粗实线，箭头为长15mm的粗实线大箭头，视图名称下的横线也为粗实线 剖面图也可以直接绘制在剖切平面迹线的延长线(细点划线)上，不另加标注 3．分剖面图 如果在剖面图中再作剖面以表示原剖面图中尚未表示清楚的结构，则称此剖面图为分剖面图其标注形式见下图，其中1、2是分剖面图的序号 四、重叠画法四、重叠画法 重叠画法也称重叠投影法，即把不在某一剖面表达范围内的构件表示遮该剖面图的相应位置上，并规定这些构件的可见轮廓用细双点划线表示，不可见轮廓用细虚线表示。
如下图所示36肋位上的强横梁、强肋骨和支柱等构件画在表示普通横梁和普通肋骨结构的#35肋位剖面图中 重叠画法通常运用在中横剖面图和基本结构图中，目的是在基本的剖面图中把船体某些局部变化的结构表达清楚，以减少识图和绘图工作量 采用重叠画法时，要注意保证基本剖面图的图形清晰，否则应另外选择视图来表示 五、简化画法五、简化画法 为了绘图方便，船图中采用了一些简化画法常用的简化画法有： 1．构件的简化表示法 组成船体的构件众多，如按钢板、型材的正投影画法表示船体结构，则图面往往线条繁多，给绘图、识图带来不便因此，《金属船体制图》中规定，船体结构图中可采用不同的图线表示构件的投影这样，既简化图面，又能清晰表示结构，既便于识图，又便于绘制图c）是图b）的简化表示图形 根据《金属船体制图》规定的图线应用范围，构件投影简化表示时所采用的图线基本可归纳如下： （1）可见的主要构件(如强肋骨、舷侧纵桁、中内龙骨、旁内龙骨、舱壁桁材等)的投影用粗点划线表示； （2）可见的普通构件(如普通肋骨、纵骨、舱壁扶强材等)的投影用细点划线表示； （3）不可见的主要构件(如甲板纵桁、强横梁等)的投影用粗双点划线表示； （4）不可见的普通构件(如普通横梁、纵骨、舱壁扶强材等)的投影用细虚线表示； （5）不可见的水密板材的投影用轨道线表示； （6）不可见的非水密板材的投影用粗虚线表示。
舱壁结构、舷侧结构及双层底舱底结构图的简化画法示例 2．压筋围壁及槽形舱壁的简化表示法 《金属船体制图》中规定了压筋围壁及槽形舱壁的简化表示法图中细点划线为压筋中线，且表示压筋数量符号“V”、“∪”等表示压筋在平板正面，如图a)、c）反之，符号“∧”、“∩”等则表示压筋在平板背面，如图b)、d) 3．构件上开孔的简化表示法 构件上开有若干形状和大小相同的均布孔(如人孔、减轻孔、流水孔及透气孔等)时，可仅在两端各画一孔，中间孔只需用定位中心线表示 对于人孔和减轻孔，只需在两端的孔上注出其大小尺寸，见图a）而流水孔及透气孔只需注明其代号，见图b)图中代号E100的E表示腰圆形流水孔的代号，100表示腰圆孔的长度为100mm其它尺寸可根据E100查标准得到，见附录E 六、复板表示法六、复板表示法 复板在平面图上用复板轮廓线加细斜线表示 第五节第五节 轴测图的画法轴测图的画法 通过视图、剖视图和剖面图等，虽然能够把物体的形状和结构完整地表达出来，但这些图形缺乏立体感，有时需绘制轴测图轴测图也称立体图，富于立体感，直观性强，容易看懂。
但是轴测图往往不易把比较复杂的结构表达清楚，也不能确切地表达构件的原来形状，加之作图比较繁复，故在船图中通常只作为辅助的图示法 一、船图中常用的轴测投影一、船图中常用的轴测投影 物体转动，而投影线垂直于投影面的投影为正轴测投影船图中通常采用的正轴测投影是：正二等轴测投影，简称正二测；变形正二等轴测投影，简称变形正二测；也就是说，二轴（x、z或y、z）按同一比例缩短，而第三轴按另一不同比例缩短，常用的轴间角和沿各轴向的简化缩短率见表 物体不动，而投影线倾斜于投影面的投影为斜轴测投影船图中通常采用的斜轴测投影是：斜二等轴测投影，简称斜二测常用的轴间角和沿各轴向的简化缩短率见表 正二测图和变形正二测图立体感较强，用变形正二测表示船舶首尾部分的结构，有时可以收到较好的图示效果斜二测作图较为方便，当构件的圆、圆弧或曲线轮廓处于XOZ坐标平面或平行XOZ坐标平面的平面内时，尤为适宜，因为此时圆、圆弧和曲线轮廓都不发生变形，与正投影图一致，作图更为简便 画轴测图时，可根据结构的形式及表达要求，选取其中的任何一种画法 表 常用轴测投影的轴间角和简化缩短率 二、视向的选择和坐标轴位置的设立二、视向的选择和坐标轴位置的设立 1．视向的选择 轴测图是一种单向视图，所以它不能把物体的各个面都清晰地表达出来。
如图中的T形钢：图a)只表示了前、右、上三个面；图b)只表示了前、左、上三个面；图c)只表示了前、左、下三个面；图d)只表示了前、右、下三个面为了使轴测图能把欲表达的主要部分表示出来，就要选择合适的视向 视向就是指对物体进行轴测投影时的投影方向，即看视方向轴测投影中有四个视向：相对于视者而言，从物体的右上方，向物体看视的方向，称为第一视向；从物体的左上方，向物体看视的方向，称为第二视向；从物体的左下方，向物体看视的方向，称为第三视向；从物体的右下方，向物体看视的方向，称为第四视向不同的视向，所表示物体的面也不同，每个视向只能表示物体的三个面，即第一视向表达物体的前、上、右三面；第二视向表达物体的前、上、左三面；第三视向表达物体的前、下、左三面；第四视向表达物体的前、下、右三面在画图时，要根据所要表达的面来选择视向 视向不同，轴测轴的位置也不同下表表示了不同轴测投影在不同视向对轴测轴的位置应注意，其表示物体前、后方向（相对投影面而言）的坐标轴（图中为Y轴）所指的方向为物体的前方向绘图时，应根据不同的视向来选定轴测轴的位置，然后画出所要表达的面 选择视向时，主要考虑使轴测图能清晰地表达所要表示的结构。
如图（一）a)所示的节点，应该表示出节点的前、上、右三个面，才能将结构表达清楚，所以要选择第一视向，如选用其它视向，则大部分结构要被板遮住而得不到显示同理，图（一）的b)、c)、d)三个节点应分别选用第二、三、四视向对于较复杂的结构，可根据情况，把主要的结构部分表达出来，或选用不同的视向，画几个轴测图来表示如图（二）a）的节点，水平板上部的结构比较复杂，可选用第一或第二视向来表示；图（二）b）的节点，水平板上、下部的结构均较复杂，若要把结构都表达清楚，可画二个轴测图，用第一或第二视向来表示水平板上部的结构，用第三或第四视向来表示水平板下部的结构 图（一） 图（二） 2．坐标轴位置的设立 轴测图的图形除了与视向有关外，还与在物体中设立的坐标轴位置有关，也就是与在视图中设立的坐标轴x、y、z有关由于z轴通常表示上、下高度方向，所以主要与x、y轴的位置有关在视向相同的情况下，若视图中所设的x、y轴的位置不同，则轴测图的图形也不同，图示效果也不一样，见下图一般采用较多的是，把正投影图中的前后方向定为y轴，左、右方向定为x轴但要清晰地表示出一个物体后面的另一个物体时，应把前后方向定为x轴，左、右方向定为y轴。
所以，要使轴测图能把物体或结构的主要部分表达清楚，一是要适当地设置视图中的坐标轴，二是要选择合适的视向 三、轴测图的画法三、轴测图的画法 画轴测图之前，先要根据正投影图分析结构的组成及其相互间的连接关系，然后根据结构情况决定轴测的形式、选择视向，在正投影图中确定原点，设立坐标轴x、y、z 画轴测图的基本方法是坐标法，作图时要注意： 1.轴测图的投影线是相互平行的，因此物体上的平行线在轴测图中仍保持平行 2.量取尺寸时，先量取构件的定位尺寸，然后量取构件的大小尺寸，并注意各轴向的缩短率 3.非轴向线段的确定，需定出两端点在轴测坐标系中的位置 4.轴测图中的可见轮廓线用细实线，板、型材的断面在小比例时用粗实线不可见轮廓线一般省略不画，必要时可用虚线画出所需部分 四、轴测图画法示例四、轴测图画法示例 例例1 1 绘制旁内龙骨与横舱壁连接处的节点轴测图，其正投影图见下图1）确定轴测形式为了使图形富于立体感，又清楚地表达结构，决定选用正二测图2）识读节点图该节点是由船底板（水平设置）、舱壁板（平行于侧投影面）、旁内龙骨（T型结构，腹板平行于正投影面）、扶强材（角钢结构，两边分别平行于正投影面和侧投影面）和肘板（平行正投影面）组成。
旁内龙骨与船底板、扶强材与舱壁板角接，扶强材与旁内龙骨通过肘板连接3）选择视向主要表示的是前、左、上三个面，所以选择第二视向4）确定正投影图中的原点o及x、y、z轴的位置 （5）选择适当比例6）画出轴测轴7）画船底板和舱壁板为了使轴测图的图形整齐、清晰，在画轴测图时可把船底板作为水平的方形板处理，其在X、y轴向的尺度可自行断裂确定；舱壁板可作为垂直的方形板处理，其在y、Z轴的尺度同样自行断裂确定只要使整个图形匀称即可8）画旁内龙骨旁内龙骨在X轴向的尺度也可自行确定，但通常与船底板的X轴向尺度相同或稍大小比例(板或型材厚度反映在轴测图中的尺寸小于或等于2mm)时，也用两条细实线表示其投影(两条细实线间的间隙为粗实线粗度)，用粗实线表示其断面 （9）画舱壁扶强材扶强材在Z轴向的尺度可与舱壁板的Z轴向尺寸相同或稍大注意扶强材下端与旁内龙骨间的装配间隙10）画肘板11）校验无误后，按图线要求加深 例例2 2 绘制船底结构轴测图1）确定轴测形式由于肋板上开有许多圆形减轻孔，如果采用正二测表示，圆孔在轴测图中为椭圆，画圆不方便如果选用斜二测，取肋板平面与XOZ平面一致，则这些圆孔在轴测图中仍为圆形，画图就比较简便，所以采用斜二测。
2）识读正投影图3）选择视向表示上、前、右三个面，选第一视向4）确定正投影图中的原点o及x、y、z轴的位置5）选择适当比例6）画出轴测轴7）画出船底板 （8）画出肋板画减轻孔时，先画出T型材腹板前面的圆形，然后过圆心作Y轴平行线，以圆心为准，在平行线上量取1/2的肋板厚度，得腹板后面的圆心，以此作圆，仅画出可见部分，即得肋板减轻孔9）画中内龙骨和旁内龙骨注意连续与间断10）画船底纵骨注意肋板上开切口让纵骨穿过11）画加强筋注意加强筋两端削斜12）校验无误后按图线要求加深。
