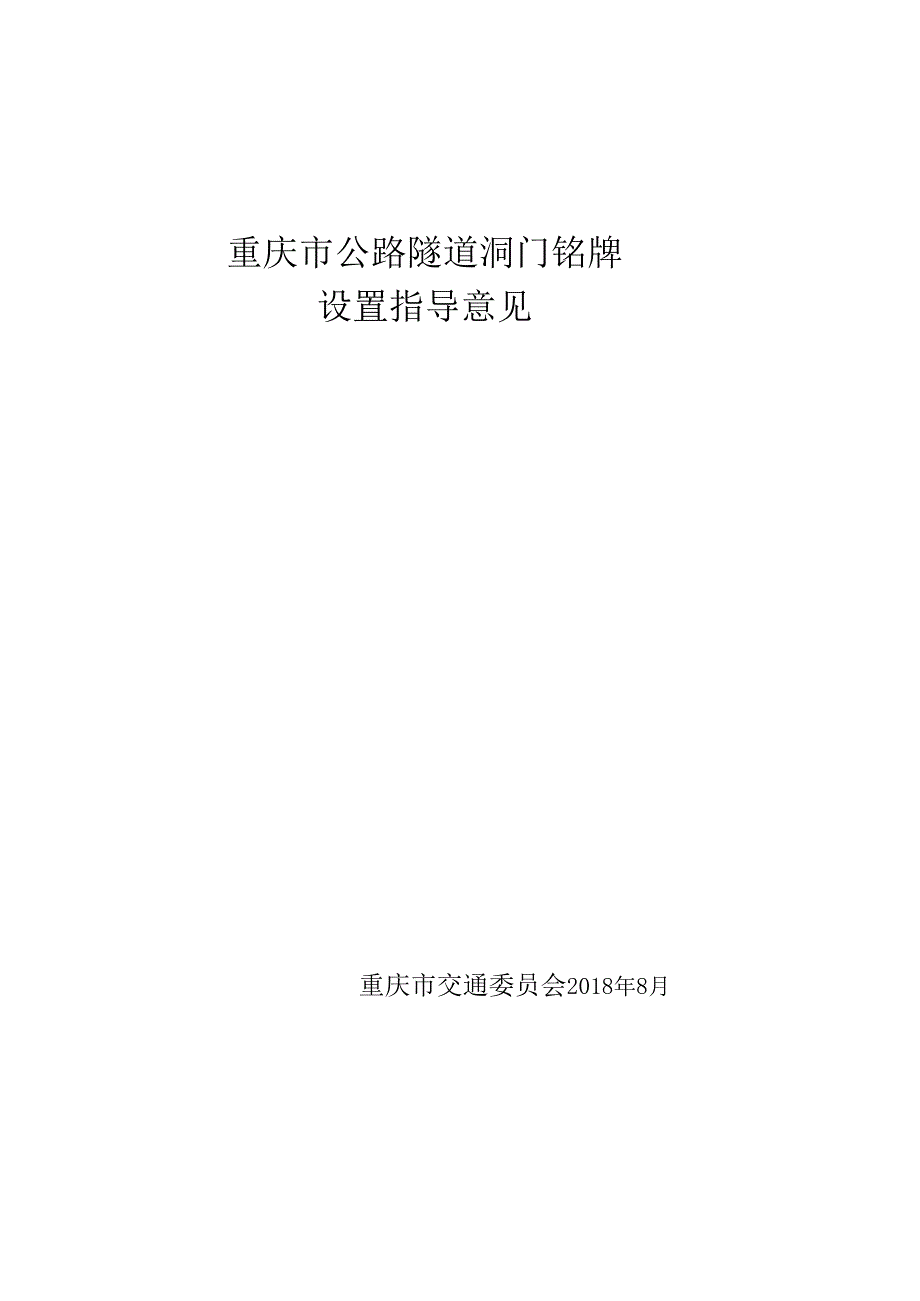

重庆市公路隧道洞门铭牌设置指导意见重庆市交通委员会2018年8月目录1总则11.1 设置目的11.2 适用范围11.3 设置原则12铭牌设置形式23铭牌文字样式24铭牌设置位置35铭牌材质4附录A：洞门铭牌设置示例51总则L1设置目的为规范和统一重庆市公路隧道洞门铭牌的设置，形成标识清晰、视认方便的隧道洞门 铭牌，以维护良好的公路形象，根据相关技术标准、规范，制定本指导意见本指导意见适用于重庆市新建高速公路、二级及以上普通国省干线公路隧道洞门铭牌 的设置，已通车隧道的洞门铭牌改造参照本指导意见执行1. 3设置原则隧道洞口应设置洞门铭牌分幅洞门应分别设置洞门铭牌，也可根据洞门实际情况 设置一处铭牌整幅洞门可设置一处铭牌1.1.1 端墙式洞门铭牌应设置在洞门端面上，隧道洞门无端面或端面上不具备条件设置铭 牌时，可设置在洞门拱顶上1. 3. 3削竹式洞门铭牌应设置在洞门拱顶上1.4.4 隧道洞门不具备条件设置铭牌时，应在隧道入口前方行车方向右侧设置隧道信息标o1.4.5 公路隧道洞门铭牌的设置应结合隧道交通、环境条件，做到布局合理、美观大方2铭牌设置形式隧道洞门铭牌采用嵌入式和支架式两种设置形式。
嵌入式铭牌文字嵌入隧道洞门的端面内，文字水平布置采用凹形字支架式铭牌文字采用支架支撑，文字水平布置采用凸形字、无背板3铭牌文字样式字体字体采用华文行楷，数字采用Times New Roman字体，文字宽高比为1有特殊景观 要求的除外3. 2文字效果嵌入式铭牌的文本框凹进深度为5cm,文本框内的文字和数字凹进最深处不大于5cm支架式铭牌的文字和数字厚度不小于8cm3. 3字高3. 3.1二级及以上普通国省干线公路隧道洞门铭牌分幅洞门铭牌字高宜为1.0m,整幅洞门铭牌字高宜为1.5m字高可根据洞门实际情 况灵活确定，但应介于0.6m〜1.5m之间3. 3. 2高速公路隧道洞门铭牌嵌入式铭牌：字高宜为1. 5mo支架式铭牌：分幅洞门铭牌字高宜为1.5m,整幅洞门铭牌字高宜为2. 0m铭牌字高可根据洞门实际情况灵活确定，但应介于1. 0m〜2. 0m之间3. 4字体颜色及背景色嵌入式铭牌：字体采用正红色，RGB值：255, 0, 0,文字背景色应与洞门端墙颜色一致支架式铭牌：字体采用正红色，RGB值：255,0,03. 5字间隔及字边距3. 5.1嵌入式铭牌字间隔宜为字高的1/5,最小不小于字高的l/10o文字距上、下边框的距离宜为字高的1/4,首尾文字距左右边框的距离宜为字高的2/5o3. 5. 2支架式铭牌字间隔宜为字高的1/5,最小不小于字高的1/10。
4铭牌设置位置4.1端墙式洞门分幅洞门铭牌应设置在洞门端面上部的正中间位置，文字竖向中心线应与隧道轴线重 合端墙式分幅洞门铭牌设置示意图整幅洞门铭牌应设置在两孔隧道洞门端面的上部正中间位置，文字竖向中心线应与两孔隧道之间的中线重合4. 2削竹式洞门铭牌的下沿距地面不小于1.0m,所有文字应处于同一水平线分幅洞门铭牌应设置在洞门拱顶上的正中间位置，文字竖向中心线应与隧道轴线重合削竹式分幅洞门铭牌设置示意图整幅洞门铭牌应设置在两孔隧道洞门顶上正中间位置，文字竖向中心线应与两孔隧道之间的中线重合削竹式整幅洞门铭牌设置示意图5铭牌材质5.1嵌入式铭牌铭牌基板应采用混凝土浇筑，镌刻文字后喷漆5. 2支架式铭牌铭牌文字可采用金属、塑料等材料制作，文字表面喷漆铭牌支架应牢固、安全，抗风压、防倾覆、防腐蚀等性能均应符合相关技术标准、规 范的要求6隧道信息标志隧道信息标志的设置参照相关技术标准、规范执行附录A：洞门铭牌设置示例A. 0.1端墙式洞门铭牌设置示例A. 0.2削竹式洞门铭牌设置示例参考文献JTG D70-2004《公路隧道设计规范》JTG D70/2-2014《公路隧道设计规范（第二册 交通工程与附属设施）》GB/T 31521-2015《公共信息标志材料、构造和电气装置的一般要求》GB5768-2009《道路交通标志和标线》JTG D82-2009《公路交通标志和标线设置规范》GB/T 18833-2012《道路交通反光膜》GB/T 23827-2009《道路交通标志板及支撑件》。
