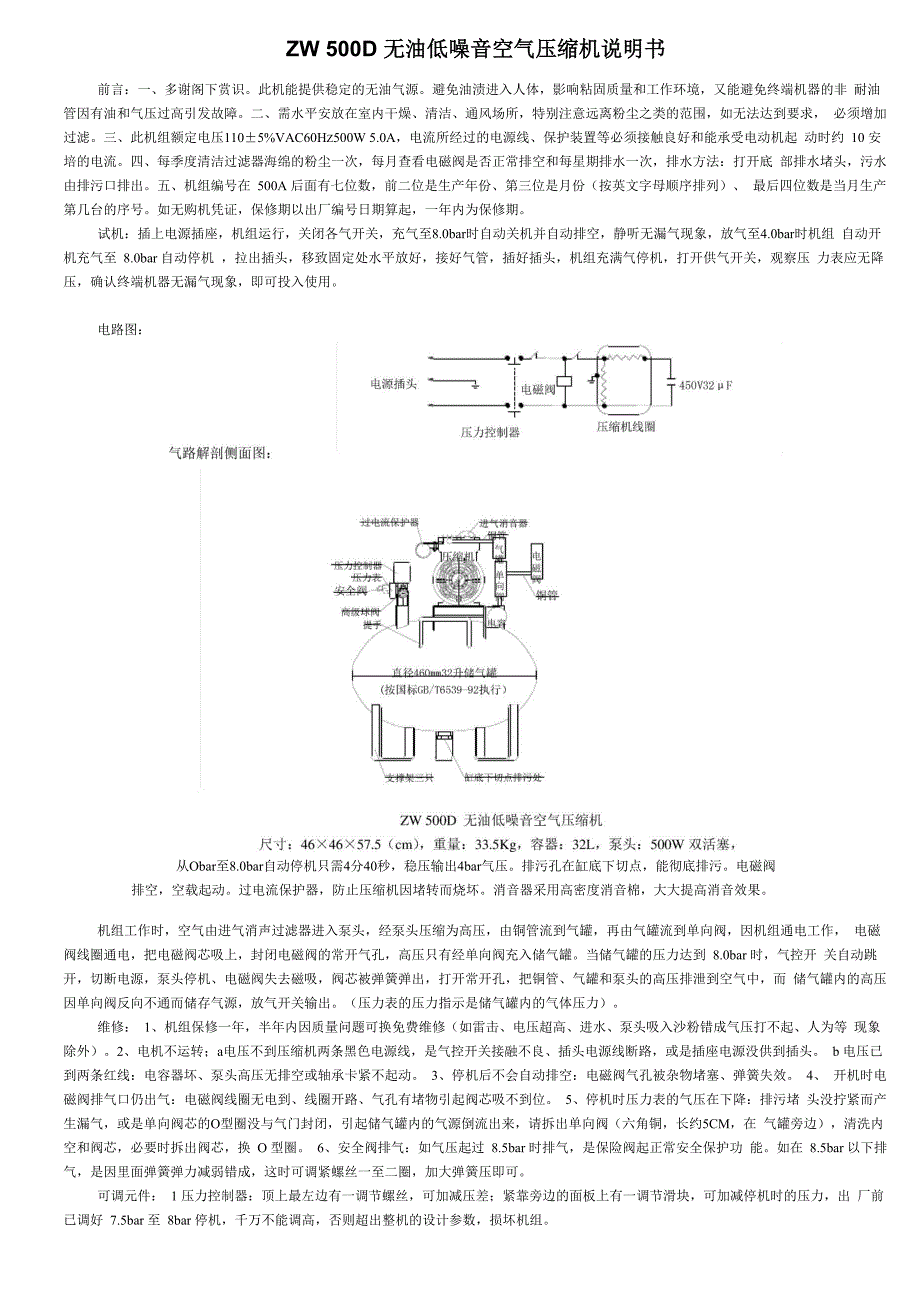

ZW 500D 无油低噪音空气压缩机说明书前言：一、多谢阁下赏识此机能提供稳定的无油气源避免油渍进入人体，影响粘固质量和工作环境，又能避免终端机器的非 耐油管因有油和气压过高引发故障二、需水平安放在室内干燥、清洁、通风场所，特别注意远离粉尘之类的范围，如无法达到要求， 必须增加过滤三、此机组额定电压110±5%VAC60Hz500W 5.0A，电流所经过的电源线、保护装置等必须接触良好和能承受电动机起 动时约 10 安培的电流四、每季度清洁过滤器海绵的粉尘一次，每月查看电磁阀是否正常排空和每星期排水一次，排水方法：打开底 部排水堵头，污水由排污口排出五、机组编号在 500A 后面有七位数，前二位是生产年份、第三位是月份（按英文字母顺序排列）、 最后四位数是当月生产第几台的序号如无购机凭证，保修期以出厂编号日期算起，一年内为保修期试机：插上电源插座，机组运行，关闭各气开关，充气至8.0bar时自动关机并自动排空，静听无漏气现象，放气至4.0bar时机组 自动开机充气至 8.0bar 自动停机 ，拉出插头，移致固定处水平放好，接好气管，插好插头，机组充满气停机，打开供气开关，观察压 力表应无降压，确认终端机器无漏气现象，即可投入使用。
电路图：从Obar至8.0bar自动停机只需4分40秒，稳压输出4bar气压排污孔在缸底下切点，能彻底排污电磁阀排空，空载起动过电流保护器，防止压缩机因堵转而烧坏消音器采用高密度消音棉，大大提高消音效果机组工作时，空气由进气消声过滤器进入泵头，经泵头压缩为高压，由铜管流到气罐，再由气罐流到单向阀，因机组通电工作， 电磁阀线圈通电，把电磁阀芯吸上，封闭电磁阀的常开气孔，高压只有经单向阀充入储气罐当储气罐的压力达到 8.0bar 时，气控开 关自动跳开，切断电源，泵头停机、电磁阀失去磁吸，阀芯被弹簧弹出，打开常开孔，把铜管、气罐和泵头的高压排泄到空气中，而 储气罐内的高压因单向阀反向不通而储存气源，放气开关输出压力表的压力指示是储气罐内的气体压力）维修： 1、机组保修一年，半年内因质量问题可换免费维修（如雷击、电压超高、进水、泵头吸入沙粉错成气压打不起、人为等 现象除外）2、电机不运转；a电压不到压缩机两条黑色电源线，是气控开关接融不良、插头电源线断路，或是插座电源没供到插头 b 电压已到两条红线：电容器坏、泵头高压无排空或轴承卡紧不起动 3、停机后不会自动排空：电磁阀气孔被杂物堵塞、弹簧失效。
4、 开机时电磁阀排气口仍出气：电磁阀线圈无电到、线圈开路、气孔有堵物引起阀芯吸不到位 5、停机时压力表的气压在下降：排污堵 头没拧紧而产生漏气，或是单向阀芯的O型圈没与气门封闭，引起储气罐内的气源倒流出来，请拆出单向阀（六角铜，长约5CM，在 气罐旁边），清洗内空和阀芯，必要时拆出阀芯，换 O 型圈 6、安全阀排气：如气压起过 8.5bar 时排气，是保险阀起正常安全保护功 能如在 8.5bar 以下排气，是因里面弹簧弹力减弱错成，这时可调紧螺丝一至二圈，加大弹簧压即可可调元件： 1 压力控制器：顶上最左边有一调节螺丝，可加减压差；紧靠旁边的面板上有一调节滑块，可加减停机时的压力，出 厂前已调好 7.5bar 至 8bar 停机，千万不能调高，否则超出整机的设计参数，损坏机组。
