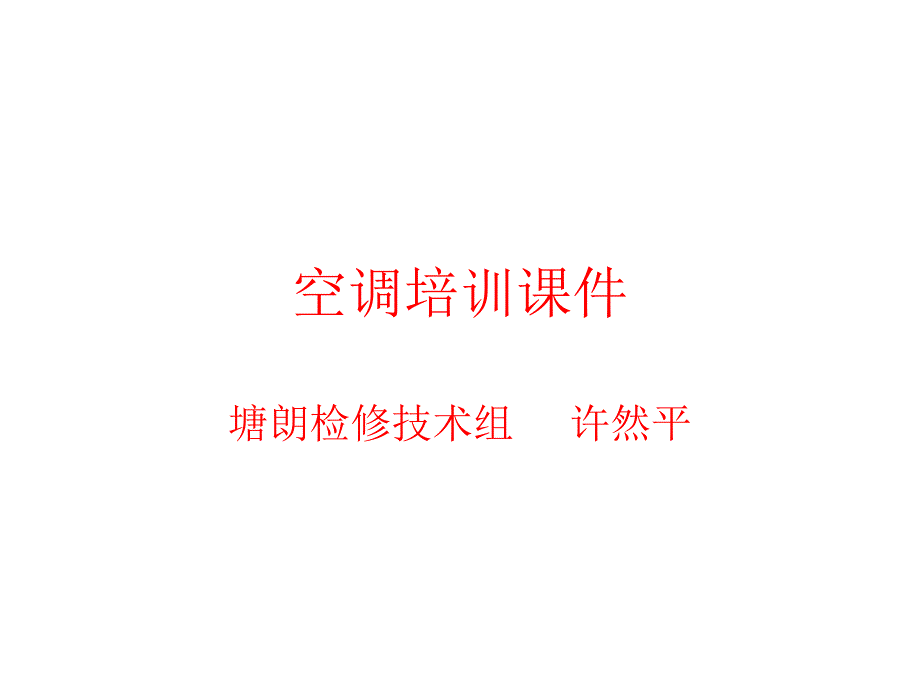

空调培训课件塘朗检修技术组 许然平空调系统循环原理• 制冷剂在制冷回路中循环流动，并且不断 地与外界发生能量交换，即不断地从被冷 却对象中吸取热量，向环境介质排放热量 一、制冷剂循环原理 二、空气循环原理一、制冷剂循环原理• 压缩 • 来自蒸发器的低温低压制冷剂气体被压缩机吸 入，被压缩机压缩成高温高压的制冷剂气体 • 冷凝 • 从压缩机排出的高温高压制冷剂气体经排气管 路流入冷凝器在冷凝器中，由于制冷剂温度 高于环境温度，制冷剂的热量由冷凝风带走， 冷凝风吸热后由两个冷凝风机排入大气同时 ，高温高压的制冷剂气体放热后在冷凝器中冷 凝成中温高压的制冷剂液体• 节流 • 从冷凝器中流出的中温高压的制冷剂经干 燥过滤器除去制冷剂中的杂制和水分后流 入节流装置（膨胀阀）由于节流作用， 制冷剂的温度和压力将大幅度降低，中温 高压的制冷剂液体将节流成低温低压的制 冷剂气液混合物• 蒸发 • 制冷剂节流后进入蒸发器在蒸发器中，由于 制冷剂温度低于混合风温度，制冷剂将吸收混 合风中的热量后不断蒸发，直到制冷剂混合物 全部变成制冷剂过热蒸汽同时，混合风气流 经蒸发器放热降温后，由送风机吸入并由送风 道送入车厢，吸收车厢内空气中的热量和水分 ，从而使室内空气温度和湿度降低。
从蒸发器 来的低温低压制冷剂气体再次流入压缩机，从 而完成一个完整的制冷循环空调机组按以上 循环连续工作，从而达到给车厢降温除湿的目 的循环四部曲示意图压缩机 （动力源 ）冷凝器 （热量交换 ）膨胀阀蒸发器 （热量交换 ）压缩冷凝节流蒸发干燥过滤器视液镜制冷剂状态变化四部曲压缩机冷凝器膨胀阀蒸发器气体液体气体气液混合制冷剂温度压力变化四部曲压缩机冷凝器膨胀阀蒸发器高温高压中温高压低温低压低温低压二、空气循环原理• 机组空气循环实物图（包括热风、冷风）• 新风从机组侧边的四个新风口进入空调机 组，与从来自客室来的回风相混合回风 通过蒸发腔底部的回风口进入空调机组 在制冷模式下，混合空气（由来自客室的 回风和从外界环境吸入的新风混合而来） 被送风机吸入，首先经过混合风滤网除尘 ，再经过蒸发器盘管冷却除湿，空气处理 后的混合空气经过送风机送入车顶风道系 统，通过风道输送到乘客车厢混合风过滤网外界新风过滤网新风门送风机客室回风门冷风循环示意图（结合机组部件）客室气流组织图。
