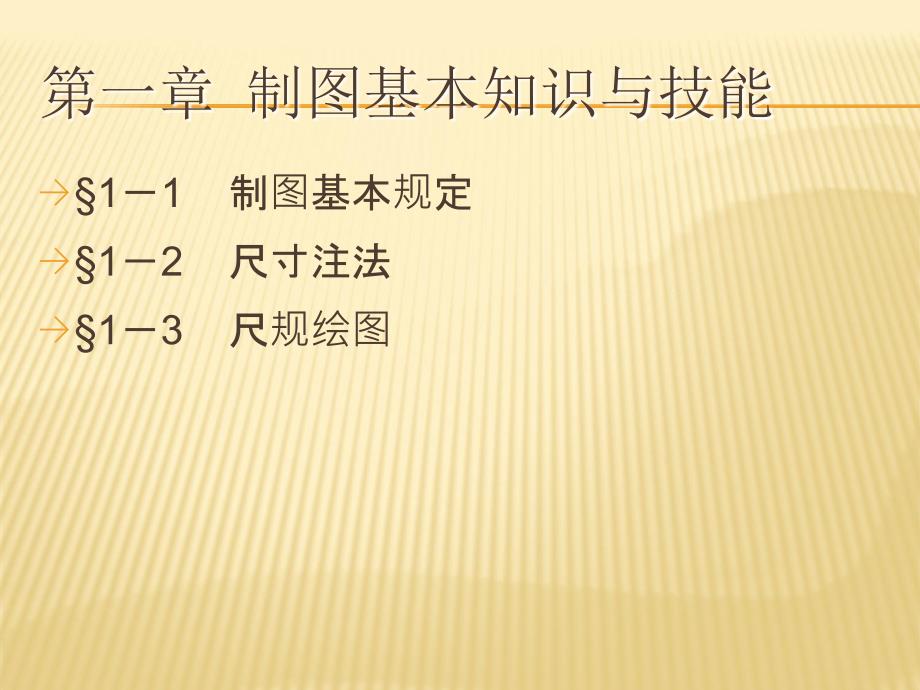

第一章 制图基本知识与技能,§1-1 制图基本规定 §1-2 尺寸注法 §1-3 尺规绘图,一、图纸幅面和格式( GB/T 14689—1993 ),1.图纸幅面(图1-1 五种图纸幅面及加长边),2.图纸格式,图框——图纸上限定绘图区域的线框图1-2 留装订边的图框格式,图1-3 不留装订边的图框格式及对中、方向符号,3.标题栏,名称代号区签字区其他区,GB/T 10609.1-1989,图1-4 标题栏格式,二、比例( GB/T 14690-1993 ),比例——图样中图形与其实物相应要素的线性尺寸之比三、字体( GB/T 14691-1993 ),字体工整、笔画清楚、间隔均匀、排列整齐字体的号数即字体的高度 h 分为 8 种:20、14、10、7、5、3.5、2.5、1.8 mm汉字应写成长仿宋体,并采用国家正式公布的简化字长仿宋体汉字的书写要领:横平竖直、注意起落、结构匀称、填满方格数字和字母可写成直体和斜体(常用斜体),斜体字字头向右倾斜,与水平基准线约成75°汉字,汉字的结构分析示例,四、图线( GB/T 17450-1998、GB/T 4457.4-2002 ),1.图线的线型及应用,国家标准《技术制图 图线》(GB/T 17450-1998)规定了绘制各种技术图样的15种基本线型。
根据基本线型及其变形,国家标准《机械制图 图样画法 图线》(GB/T 4457.4-2002)中规定了9种图线图1-6 图线的应用,2.图线画法,(1)细虚线、细点画线、细双点画线与其他图线相交时尽量交于画或长画处2)细虚线直接在粗实线延长线上相接时,细虚线应留出空隙;细虚线与粗实线垂直相接时则不留空隙;细虚线圆弧与粗实线相切时,细虚线圆弧应留出空隙图1-7 圆中心线的画法,图1-8 细虚线画法,一、标注尺寸的基本规则 二、标注尺寸的要素,§1-2 尺寸注法,一、标注尺寸的基本规则,机件的真实大小应以图样上标注的尺寸数值为依据,与图形的大小及绘图的准确度无关 图样中的尺寸以mm为单位时,不必标注计量单位的符号(或名称)如采用其他单位,则应注明相应的单位符号3、图样中所标注的尺寸为该图样所示机件的最后完工尺寸,否则应另加说明4、机件上的每一尺寸一般只标注一次,并应标注在表示该结构最清晰的图形上5、标注尺寸时,应尽可能使用符号或缩写词尺寸标注中常用符号和缩写词,,,,,,,,,,,,,名 称,符 号 或 缩 写 词,名 称,符 号 或 缩 写 词,二、标注尺寸的要素,尺寸界线尺寸线尺寸数字,,(一) 尺寸界线,尺寸界线为细实线,并应由轮廓线、轴线或对称中心线处引出,也可用这些线代替。
二) 尺寸线,,,,,,,,,,,,,⑴ 尺寸线为细实线,一端或两端带有终端(箭头或斜线)符号⑵ 尺寸线不能用其它图线代替,也不得与其它图线重合或画在其延长线上⑶ 标注线性尺寸时尺寸线必须与所标注线段平行如下页图所示,正确注法,错误注法,,(三) 尺寸数字,C1.5,10,C1.5,16,20,35,,,,,,,,,,,,,,,,,,⑴ 一般应注在尺寸线的上方,也可注在尺寸线的中断处⑵ 尺寸数字应按国标要求书写,并且水平方向字头向上,垂直方向字头向左,字高3.5mm89,89,89,89,如:“89”,⑶ 线性尺寸数字的方向,一般应按下图所示方向注写,并尽可能避免在图示30°范围内标注尺寸,无法避免时应引出标注⑷ 尺寸数字不可被任何图线所通过,否则必须将该图线断开三、角度、直径、半径及狭小 部位尺寸的标注⒈ 角度尺寸,,,,⑴ 尺寸界线沿径向引出,尺寸线应画成圆弧,其圆心是该角的顶点⑵ 角度数字一律水平写通常写在尺寸线的中断处,必要时允许写在尺寸线的外面,或引出标注⒉ 直径尺寸,⑴ 标注直径尺寸时,应在尺寸数字前加注符号“”注:直径尺寸可以标注在非圆视图上⑵ 标注球面直径时,应在符号“”前加注符号“S”。
⒊ 半径尺寸,⑴ 标注半径尺寸时,应在尺寸数字前加注符号“R”⑶ 标注球面半径时,应在符号“R”前 加注符号“S”⑵ 应标注在是圆弧的视图上×,,⑷ 当圆弧半径过大或在图纸范围内 无法注出圆心位置时的标注方法⒋ 狭小部位尺寸的标注,,⒌ 均匀分布的孔的标注,⑴ 沿直线均匀分布,⑵ 沿圆周均匀分布,,⒍ 断面为正方形结构的标注,,⒎ 均匀厚度板状零件的标注,不必另画视图表示厚度,一、尺规绘图工具及其使用 二、平面图形画法 三、尺规绘图的操作步骤,§1-3 尺规绘图,一、尺规绘图工具及其使用,尺规绘图——用铅笔、丁字尺、三角板、圆规等绘图工具来绘制图样图板和丁字尺三角板圆规和分规铅笔比例尺,1.图板和丁字尺,将图纸用胶带纸固定在图板上,丁字尺头部紧靠图板左边,画线时铅笔垂直于纸面并向右倾斜约30°丁字尺上下移动到画线位置,自左向右画水平线图1-11 图板和丁字尺,图1-12 丁字尺和三角板,2.三角板,三角板与丁字尺配合使用可画垂直线,还可画出与水平线成30°、45°、60°以及15°的任意整倍数倾斜线图1-13 用三角板画常用角度斜线,两块三角板配合使用,可画任意已知直线的垂直线或平行线。
三角板,3.圆规和分规,圆规用来画圆和圆弧分规——用来截取线段和等分直线或圆周,以及量取尺寸的工具图1-16 分规的使用,4.铅笔,B表示软性铅笔,B前面的数字越大,表示铅芯越软(黑)H表示硬性铅笔,H前面的数字越大,表示铅芯越硬(淡)5.比例尺,二、平面图形画法,1.基本作图方法,(1)分割一直线段为几等份 (2)作圆内接正多边形 (3)斜度和锥度 (4)椭圆画法 (5)圆弧连接,(1)将已知线段任意等分,在黑板上演示 步骤: ①从已知线段的一个端点出发作任意射线,由射线端点始在射线上截取几等分; ②将射线上的等分端点与已知线段的另一端点连接,并过射线上各等分点作此连线的平行线与已知线段相交,交点即为所求2)做圆内接正多边形,①做圆内接正六边形,,,,,,,,,,,,,,,,②做圆内接正五边形(在黑板上演示) 步骤: 做半径OF的等分点G,已G为中心,AG为半径画圆弧交水平直径线于H; 已AH为半径,分圆周为五等份,顺序连接各分点即成⑴ 画外接圆,⑵ 将外接圆直径等分为N等份,⑶ 以N点为圆心,以外接圆直径为半径作圆与水平中心线交于点A,B⑷ 由A和B分别与奇数(或偶数)分点连线并与外接圆相交,依次连接各交点。
1,2,3,4,5,6,N,A,B,③正N边形(以正7边形为例),(3)斜度和锥度,斜度——一直线对另一直线或一平面对另一平面的倾斜程度,在图样中以1∶n的形式标注斜度的标注方法,锥度——正圆锥底圆直径与圆锥高度之比,在图样中以1∶n的形式标注锥度的标注方法,斜度、锥度的作图方法,在黑板上演示,(4)已知长、短轴用四心圆法作椭圆,在黑板上演示,(5)圆弧连接,圆弧连接——用一段圆弧光滑地连接另外两条已知线段(直线或圆弧)的作图方法圆弧连接两已知直线圆弧内连接已知直线和圆弧圆弧外连接两已知圆弧圆弧内连接两已知圆弧圆弧分别内外连接两已知圆弧,,,,,,,,,,,,,O,O,,,,,,,,① 用半径为R的圆弧连接两已知直线,⑴ 作两条辅助线分别与两已知直线平行且相距R⑵ 由点O分别向两已知直线作垂线,垂足即切点⑶ 以点O为圆心,R为半径画连接圆弧交点O即为连接圆弧的圆心O,,,,,,,②用半径为R的圆弧连接已知圆弧和直线,⑴ 以O1为圆心,R1+R为半径作圆弧⑵ 作与已知直线平行且相距为R的直线⑶ 连接O1O,求得与已知圆弧的切点⑷ 由O向已知直线作垂线,求得与已知直线的切点⑸ 以O为圆心,R为半径画连接圆弧。
O1,,R1,,R,③用半径为R的圆弧外连接两已知圆弧(外切),⑴ 以O1为圆心,R1+R为半径画圆弧⑵ 以O2为圆心,R2+R为半径画圆弧⑷ 以O3为圆心,R为半径画连接圆弧⑶ 分别连接O1O3、O2O3 求得两个切点O1,,,O2,,,,,,R1,,R2,,④用半径为R的圆弧内连接两已知圆弧(内切),⑴ 以O1为圆心,R-R1为半径画圆弧⑵ 以O2为圆心,R-R2为半径画圆弧⑷ 以O3为圆心,R为半径画连接圆弧⑶ 分别连接O3O1、O3O2 并延长求得两个切点R,R1,R2,O1,O2,⑤用半径为R的圆弧分别内、外连接两已知圆弧,在黑板上演示总结:圆弧连接牢记“内切截,外切补”,直线连接找平行三、尺规绘图的操作步骤,。
