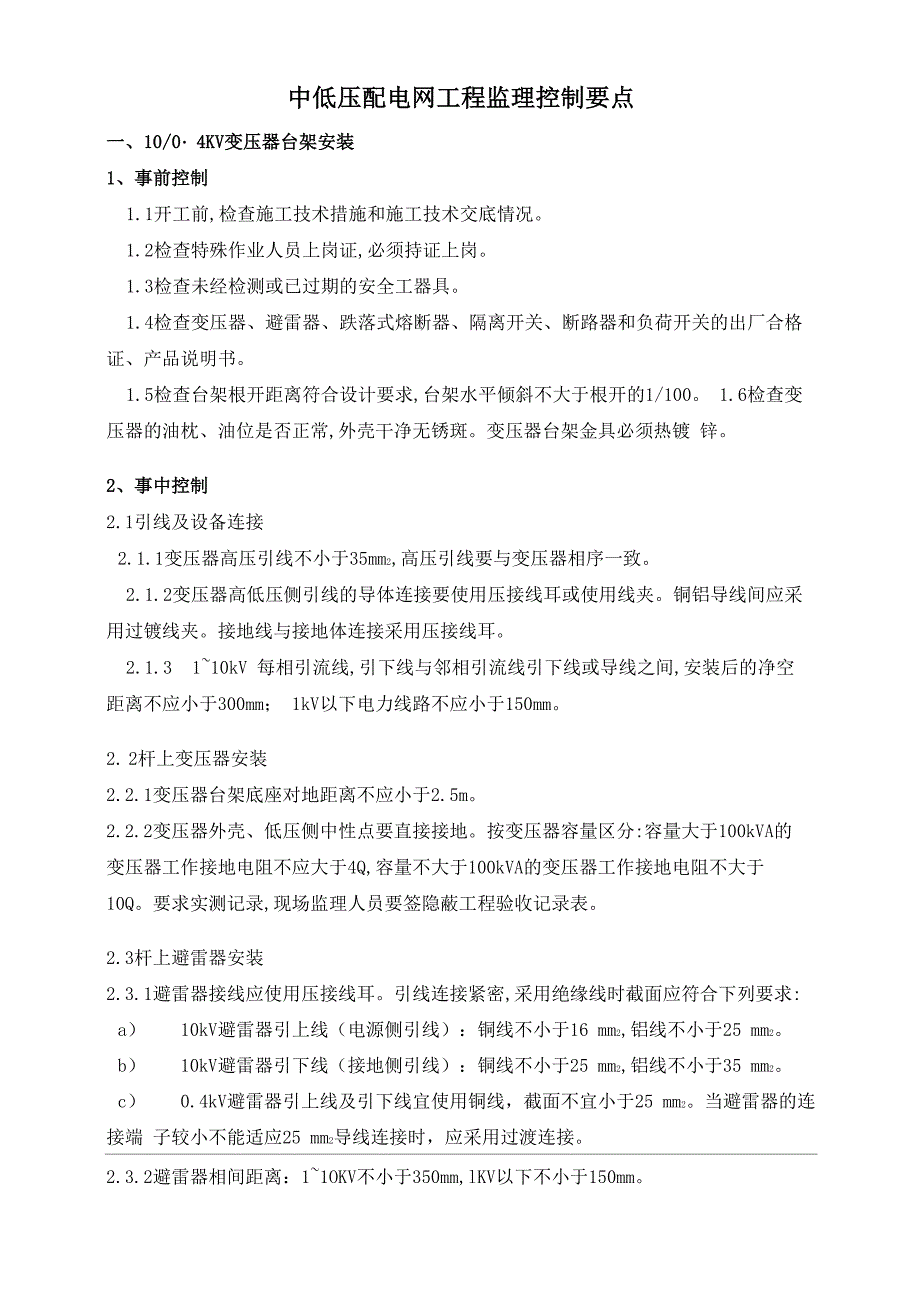

中低压配电网工程监理控制要点一、10/0・4KV变压器台架安装1、事前控制1.1开工前,检查施工技术措施和施工技术交底情况1.2检查特殊作业人员上岗证,必须持证上岗1.3检查未经检测或已过期的安全工器具1.4检查变压器、避雷器、跌落式熔断器、隔离开关、断路器和负荷开关的出厂合格 证、产品说明书1.5检查台架根开距离符合设计要求,台架水平倾斜不大于根开的1/100 1.6检查变压器的油枕、油位是否正常,外壳干净无锈斑变压器台架金具必须热镀 锌2、事中控制2.1引线及设备连接2.1.1变压器高压引线不小于35mm2,高压引线要与变压器相序一致2.1.2变压器高低压侧引线的导体连接要使用压接线耳或使用线夹铜铝导线间应采 用过镀线夹接地线与接地体连接采用压接线耳2.1.3 1~10kV 每相引流线,引下线与邻相引流线引下线或导线之间,安装后的净空距离不应小于300mm； 1kV以下电力线路不应小于150mm2. 2杆上变压器安装2.2.1变压器台架底座对地距离不应小于2.5m2.2.2变压器外壳、低压侧中性点要直接接地按变压器容量区分:容量大于100kVA的 变压器工作接地电阻不应大于4Q,容量不大于100kVA的变压器工作接地电阻不大于 10Q。
要求实测记录,现场监理人员要签隐蔽工程验收记录表2.3杆上避雷器安装2.3.1避雷器接线应使用压接线耳引线连接紧密,采用绝缘线时截面应符合下列要求:a） 10kV避雷器引上线（电源侧引线）：铜线不小于16 mm2,铝线不小于25 mm2b） 10kV避雷器引下线（接地侧引线）：铜线不小于25 mm2,铝线不小于35 mm2c） 0.4kV避雷器引上线及引下线宜使用铜线，截面不宜小于25 mm2当避雷器的连接端 子较小不能适应25 mm2导线连接时，应采用过渡连接2.3.2避雷器相间距离：1~1OKV不小于350mm,lKV以下不小于150mm2. 3. 3避雷器应可靠接地,宜采用直接接地方式2.4跌落式熔断器安装2.4.1熔断器安装牢固、排列整齐,熔管轴线与地面的垂线夹角为150~300度,熔断器 水平相间距离不小于500 mm操作时灵活可靠，接触紧密2.4.2高压熔断器安装高度不应小于4.5m2.5杆上隔离开关安装 2.5.1瓷件良好,操作机构动作灵活隔离刀刃合闸时接触紧密,分合时三相同期性好, 分闸后应有不小于2020mm的空气间隙2.5.2引线连接紧密可靠2.5.3水平安装的隔离刀闸分闸时,宜使静触头带电。
2.6杆上断路器和负荷开关安装2. 6. 1吊装就位安装,水平倾斜不大于托架长度的1／100 2.6.2引线连接紧密,宜采用线夹连接当采用绑扎连接时,长度不小于150 mm2.6.3操作灵活,分、合位置指示正确可靠2.6.4外壳接地可靠，接地电阻值不应大于10 Q2.6.5设备底座高度要求达到4.5m及以上2.7台架拉线安装及标识2.7.1拉线截面不宜小于35mm22.7.2 UT线夹安装正确，主副线槽相符，螺杆应露扣，并应有不少于1/2螺杆丝扣长度 调整余地2.7.3 拉线应采用直径不大于 3.2mm 的镀锌铁线绑扎固定，拉线回尾长度要求为 300~500mm，拉线回尾绑扎上端80mm~100mm，下端不小于150mm,拉棒露出地面长度应为 500~700mm2.7.4 承力拉线应与线路方向的中心线对正，分角拉线应与线路分角线方向对正，防 风拉线应与线路方向垂直拉线与电杆夹角一般采用45度，受地形限制时可减少到30 度跨越道路的拉线对通车路面边缘的垂直距离不应小于5m2.7.5应悬挂台区标示牌，标明台区名称、台区编号、抢修；线路标示牌，标明线 路名称、线路编号、相序；警示标示牌，标明“禁止攀登、高压危险”等。
3、事后控制3.1检查已安装的电气、金具是否牢固可靠3.2瓷件表面是否光洁、无裂缝、破损等现象 3.3变台标示牌及警告牌是否齐全3.4一、二次引线排列整齐,绑扎牢固一、二次侧绝缘防护罩齐全 3.5部件齐全,操作机构灵活,油面或气压容易观察,分、合闸位置指示正确可靠4、安全控制 4.1进入施工现场必须戴安全帽,穿工作服,穿绝缘鞋4.2登杆作业,必须系好安全带 4.3不准在高空作业中上下抛掷物品、工具4.4酒后不准进入施工现场 4.5在上旧杆作业前,应先检查杆根是否牢固,必要时应加设临时拉线4.6监理人员发现不安全因素应及时报告工作负责人 4.7杆上作业应避免上下交叉作业,当无法避免时应相互照应,密切配合 4.8要按规定设立工作监护,监护人要佩戴监护人袖章,监护人不得从事其它工作4.9 施工现场临时用电,必须严格执行国家的有关规定施工现场安全用电规程,导线 过路或街道应加强保护,配电箱架锁设有“有电危险”警告牌二、0.4KV台区安装工程控制要点1、 事前控制 1.1开工前,检查施工单位技术措施和施工技术交底1.2为了减少疏漏，开工前，必须进行线路复测，低压台区供电半径（市区不大于250m、 繁华地区不大于150 m、农村不在于500 m）如有特殊情况超过规定应采取相应措施，确 保末端供电质量。
1.3检查特殊工作人员，必须持证上岗 1.4检查采用的设备、器材、金具及材料应有合格证，产品应有铭牌1.5导线型号、规格、颜色是否与图纸规范要求一致2、 事中控制2.1电杆组立2.1.1电杆长度不宜小于7m,线径为70mm2及以上的导线在终端转角等受力处宜使用①150梢径电杆2.1.2电杆无纵横向裂纹、弯曲,电杆顶端应用水泥封堵电杆埋深不小于杆长1/62.1.3电杆组立应正直，直线杆横向位移不应大于50mm,杆梢偏移不应大于梢径的1/2, 转角杆紧线后不向内角倾斜,向外角倾斜不应大于杆梢直径2.2导线架设2.2.1导线宜采用绝缘导线,应符合设计要求2 . 2 . 2同一地区导线的排列相序应统一2.2.3导线水平排列时,零线宜靠近建筑物；导线垂直排列,零线不宜高于相线零线 应有明显标志路灯线不应高于其他相线、中性线或保护中性线2.2.4 一个档距内每根导线不应超过一个接头 ,导线在跨越道路的档距内不得有接 头接头位置距导线固定处距离不小于0. 5m2.2.5架空导线至弱电线垂直、水平距离不小于1m,不足时应采取补强措施接户线、 进户线与通信线、广播线交叉时,其垂直距离不应小于下列数值:接户线、进户线在上 方时:0.6m；接户线、进户线在下方时:0.3m。
2.2.6跨越时高压线路在低压线路之上2.2.7采用角铁横担时架空导线档距为30~40m, 一般不超过50m,如采用街码支撑架空 导线,档距为15~2020 一般不超过25m使用街码作支撑物时架空裸导线对建筑物垂直 距离不小于2.5 m,水平距离不小于1m,架空裸导线对树木的垂直和水平距离不小于 1.25m；架空绝缘电线对建筑物垂直距离不小于2 m,水平距离不小于0.2m,架空绝缘电 线对树木垂直距离不小于0.2m,水平距离不小于0.5m；不足时应采取补强措施2.2.8架空导线至通车街道路面垂直距离不小于6m,通车困难的街道、人行道不小于 3.5m，胡同（里、弄、巷）不小于3m，低压架空线路对地面的距离居民区不小于6m,非居 民区不小于5m低压接户线受电端和进户线对地面垂直距离不应小于2.5m2.2.9低压接户线与下方建筑物窗户的垂直距离不小于0.3m；与上方阳台或窗户的 垂直距离不小于0.8m；与阳台或窗户的水平距离不小于0.75m；与墙壁、构架的水平 距离不小于0.05m2.2.10导线绑扎应采用与导线同金属单股线，直径不小于2.0mm2.2. 11单横担的安装,直线杆装在受电侧；分支、转角、终端杆装在拉线侧。
横担安 装应平正,安装偏差上下、左右倾斜不大于 2020,双杆的横担高差不大于连接距离的 5/1000,左右扭斜不大于横担总长的1/1002.2.12街码布线档距不宜超过6m街码敷设的绝缘导线与弱电线路不得互相间穿越 街码安装在内转角时应采用异型金具2.3 拉线安装及重复接地2.3.1拉线截面不宜小于35mm2,符合设计要求2.3.2拉线必须装设拉线绝缘子,拉线绝缘子应装在垂直对地2.5m~3m部位2.3.3拉线回尾长度要求为300~500mm,拉线回尾绑扎上端为80mm~100mm,下端不小于150mm拉线盘的埋深按设计要求，在粘土中不宜小于1.5m,拉线棒露出地面长度 0.5~0.7m宜采用UT线夹2.3.4拉线应装设在转角、分支、耐张、终端及需要防风拉线处拉线与电杆的夹角 宜采用30°~45°2.3.5 TN-C系统在干线和分支线终端应重复接地，重复接地装置接地电阻值不应大 于10Q供电线路较长时宜每隔250m增加重复接地一次当变压器容量小于100kVA, 重复接地点不少于3处时,允许接地电阻不大于30 Q2.3.6 TT系统中，靠近带电部分的金属围栏、电力配线的金属管、配电盘的金属框 架、金属配电箱应装设保护接地。
当相线截面SW16 mm2时，保护接地线截面应等于相 线截面；当相线截面16 mm235 mm2时,保护接地线截面应等于相线截面的一半3、 事后控制3.1导线型号、规格是否按线路设计规范及要求进行施工3.2电杆组立后的各项误差是否在规定技术要求的范围内3. 3线路设备标志齐全3.4拉线制作、安装是否符合规定3.5导线弧垂、相间距离、对地距离及交叉跨越距离是否符合规定3.6导线上有无异物3.7公路边杆、塔、拉线应有红白防撞标志或采取其他防撞措施4、 安全控制4.1杆坑挖好后、组立前,应设坑盖或可靠围栏,防止他人坠落如已挖的废坑和撤杆 后的杆坑必须立即填埋平整好4.2使用竹梯安装街码时,应有专人看护,竹梯应绑扎好,带防滑胶套4.3 电杆组立及拆除时应根据地形情况制定合理方案,防止倒杆砸伤人员及设施4.4 展放导线穿公路或在公路旁边施工时,公路两边必须设置安全监护人或在公路两边 摆放“前面施工,车辆慢行”标示牌4.5 登杆作业时,必须戴好安全帽、系好安全带三、10kV/0・4kv配电房安装（改造）工程控制要点1、 事前控制1・1 开工前,检查停电施工方案、安全、技术交底以及停电工作票。
1・2 仔细阅读设计图纸,检查基础及房间、门窗、沟槽尺寸是否符合图纸要求1.3检查基础型钢允许误差:不直度每米V 1mm,全长V5mm；水平度每米V 1mm,全长V 5mm；位置误差全长V5mm基础型钢接地点数±2点1.4检查地面平整度W5mm；墙面垂直度＜4mm；表面观感无明显缺陷门窗封闭（关 合）无缺陷，误差＜3mm ；孔洞封堵无遗漏；天面防水符合设计标准；无渗漏1.5预埋件及预留孔符合设计要求，地网接地电阻值W4Q,要有合格的测试报告1.6检查变压器、配电屏、电缆型号规格是否与图纸一致,有无出厂检验合格证,产品 说明书及合格的交接试验报告1.7检查变压器附件油枕、油位是否正常外壳干净无锈斑,有无渗油现象2、 事中控制2.1 变压器安装2.1.1搬运前，应核对高、低压侧方向，以便10KV电缆的接入搬运过程中移动时不宜 过快,在上下坡应缓慢移动,不应有冲击和严重震动情况2.1.2 检查变压器的围栏设置及安装是否符合图纸要求,高低压套管是否安装绝缘护 套2.1.3 变压器就位时,应注意其方位和距。
