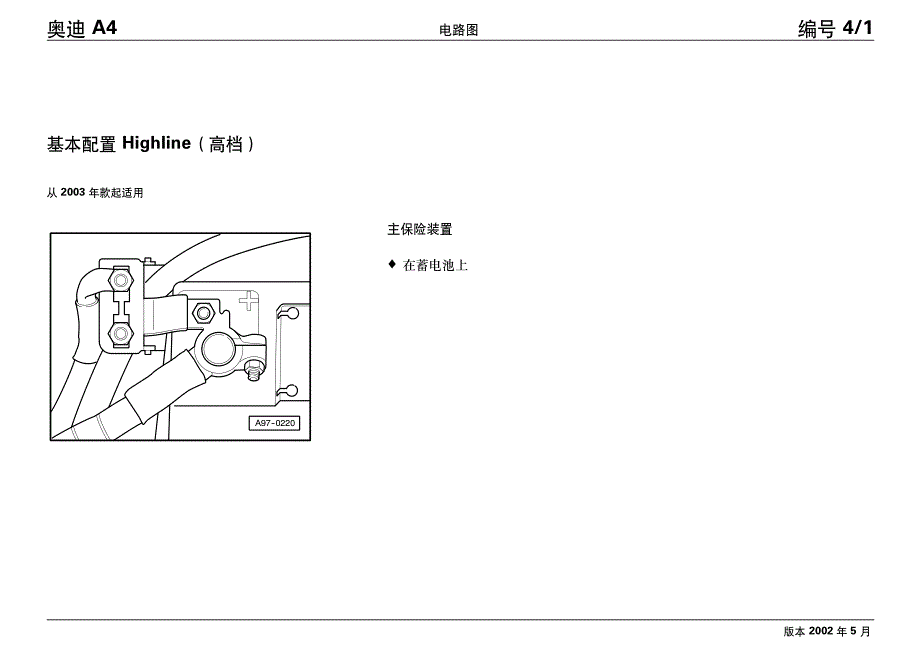

电路图版本2002年5月A97--0220奥迪A4编号4/1基本配置Highline（高档）从2003年款起适用主保险装置♦在蓄电池上电路图版本2002年5月A97--02422322212019181716151413121110987653412444342414037393836353433323130292827262524预留预留预留预留预留A97--02485 6 71 2 3 4奥迪A4编号4/2保险丝夹♦驾驶员侧仪表板保险丝颜色30 A -绿色25 A -白色20 A -黄色15 A -蓝色10 A -红色7.5 A -棕色5A-米色说明：从电路图中的保险丝位置23起，保险丝架内的保险丝标记为223带螺栓连接的接线板♦在排水槽电控箱中1-10芯插头连接，黑色（T10）2-10芯插头连接，棕色（T10a）3-17芯插头连接，红色（T17d）6-17芯插头连接，白色（T17e）电路图版本2003年9月A97--0247811 12 13 142 34 5 6 71091615 17A B1A97--0400811 12 13 142 34 5 6 71091615 17A B1CEDF奥迪A4编号4/3A柱接线板♦侧饰板后面左下方13 - 10芯紫色插头连接（T10c）14 - 10芯灰色插头连接（T10d）15 - 17芯绿色插头连接（T17b）16 - 17芯红色插头连接（T17a）17 - 17芯黑色插头连接（T17）A柱接线板♦饰板后面右下方15 - 17芯红色插头连接（T17c）电路图版本2003年9月A97--02451 234CBGEFADHA97--03998 97A1B2 3 4 5 6C D E F G奥迪A4编号4/4带螺栓连接的4芯继电器座♦驾驶员侧仪表板带车载电网控制单元的9芯继电器座♦驾驶员侧仪表板，在3芯继电器座后面3-双音喇叭继电器（J4）6-X触点卸载继电器（J59）12345678910112131497--58978335.0sw179 345T4k/42.5br2.5br83124.0br26 1796.0br86506.0br78 2496.0br249782.5br电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2003年11月or = 桔黄色奥迪A4编号4/5接地连接T4k - 4 芯黑色插头连接，在前保险杠附近3-接地带，发动机结构12 - 接地点，在发动机舱内左侧26 - 前部端板上的接地点50 - 行李箱左侧接地点78 - 右 B 柱下部接地点83 - 接地连接 -1-，在右前导线束中86 - 接地连接 -1-，在后部导线束中179 - 接地连接，左侧大灯导线束中249 - 接地连接 -2-，车内空间导线束中345 - 保险杠导线束中的接地连接，汽车喇叭/ 雾灯15 16 17 18 19 20 21 22 23 24 25 26 27 28326.0br44 816.0br49 2386.0br33 1356.0br33 261135T10c/11.5br43 17697--589752776.0br772.5br2.5br电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2003年11月or = 桔黄色奥迪A4编号4/6接地连接T10c - 10 芯紫色插头连接，接线板 A 柱，左侧32 - 接地点，仪表板后面左侧33 - 接地点，仪表板后面右侧43 - 右 A 柱下部接地点44 - 左侧 A 柱下部接地点49 - 舒适 / 便利功能系统中央控制单元附近的接地点77 - 接地点，左侧 B 柱下部81 - 接地连接 -1-，仪表板导线束中135 - 接地连接 -2-，仪表板导线束中176 - 接地连接，右侧大灯导线束中238 - 接地连接 -1-，车内空间导线束中277 - 接地连接 -3-，车内空间导线束中261 - 接地连接，可加热式喷嘴导线束中29 30 31 32 33 34 35 36 37 38 39 40 41 4297--573332/754/P8/86sD3/30 7/300.5ro0.35gr/ge2.5ro1/502.5ro6/154.0sw01 01236.0ro2.5ro2.5ro0.35bl0.5ge/sw1.0ge/swA32A21A33acde11--A+35.0br501b2350.22ro217B5/50b2.5ro/sw2.5swT10a/42.5ro/sw6.0ro6.0ro6.0ro222166 18981 821.0ge/swA24.0sw1410.22ge/swS88150A16.0ro5000.35sw6.0ro0.35sw213 241 92电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2003年5月or = 桔黄色奥迪A4编号4/7点火起动开关，主保险装置A-蓄电池B-起动机D-点火起动开关S88 - 片状保险丝（主保险装置）T10a - 10 芯棕色插头连接，排水槽电控箱接线板11 - 接地点，蓄电池箱内500 - 继电器电路板上的螺栓连接 -1-（ 30）501 - 继电器电路板上的螺栓连接 -2-（ 30）A2 - 正极连接（ 15），在仪表板导线束中A21 - 连接（ 86s），在仪表板导线束中A32 - 正极连接（ 30），在仪表板导线束中A33 - 连接（ 75），在仪表板导线束中✱ - 仅用于带喷嘴加热电阻的汽车✱✱ - 见适用的发动机电路图43 44 45 46 47 48 49 50 51 52 53 5497--5547155 56E451.0br1.0ro/geA21T16a/150.35gr/ge0.35bl0.5ge/swT16a/12 T16a/16 T16a/1T16a/20.22roT16a/14A20.5swT16a/13J 5271350.22bl/gnT16a/5J...T17e/100.35bl/gn173acdeb电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2003年5月or = 桔黄色奥迪A4编号4/8转向柱电子装置控制单元，定速巡航装置E45 - GRA 开关J... - 发动机控制单元J527 - 转向柱电子装置控制单元T16a - 16 芯黑色插头连接，在转向柱电子装置的控制单元上T17e - 17 芯白色插头连接，排水槽电控箱接线板135 - 接地连接 -2-，仪表板导线束中A2 - 正极连接（ 15），在仪表板导线束中A21 - 连接（ 86s），在仪表板导线束中57 58 59 60 61 62 63 64 65 66 67 6897--5547269 70E2 E22G85HJ 527电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2002年10月or = 桔黄色奥迪A4编号4/9转向信号灯开关、间歇式刮水器运行开关、转向角传感器、信号喇叭控制、转向柱电子装置控制单元E2 - 转向信号灯开关E22 - 间歇式车窗玻璃刮水器运行开关G85 - 转向角传感器H-信号喇叭控制J527 - 转向柱电子装置控制单元97--5638871 72 73 74 75 76 77 78 79 80 81 82 83 84J 519J 5270.22or/sw0.22or/brT16a/10244248T16a/110.35gn/li2.5gn/ge2.5sw/wsT32b/11T10b/3M3/53e 1/53b 2/532611.5brT10c/2T10b/4T10c/4T10c/80.35gn/li1.5gn/ge1.5sw/wsVT10b/92.5ro36T10b/102.5ro374/31A146T16a/8 T16a/90.22or/br0.22or/gnT32b/12A1470.22or/br0.22or/gn0.22or/gn0.22or/br225227T32b/130.22or/br1890.22or/gn191M2V50.5sw/liT17/80.5bl/liT17/70.5sw/li0.5bl/liT23/1 T23/21V1232T8j/5T8j/60.5bl/li0.5sw/li0.5bl/li0.5sw/li****电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2002年10月or = 桔黄色奥迪A4编号4/10车载电网控制单元、转向柱电子装置控制单元、车窗玻璃刮水器马达、车窗玻璃清洗泵、后窗玻璃刮水器马达J519 - 车载电网控制单元J527 - 转向柱电子装置控制单元T8j - 8 芯黑色插头连接，在左后侧饰板的后面T10b - 10 芯黑色插头连接，在车载电网控制单元上T10c - 10 芯紫色插头连接，接线板 A 柱，左侧T16a - 16 芯黑色插头连接，在转向柱电子装置的控制单元上T17 - 17 芯黑色插头连接，接线板 A 柱，左侧T23 - 23 芯黑色插头连接，在车载电网控制单元上T32b - 32 芯灰色插头连接，在车载电网控制单元上V-车窗刮水器马达V5 - 车窗清洗泵V12 - 后窗玻璃刮水器马达261 - 接地连接，可加热式喷嘴导线束中A146 - 连接（舒适 / 便捷功能 CAN 总线， High），在仪表板导线束中A147 - 连接（舒适 / 便捷功能 CAN 总线， Low），在仪表板导线束中✱ - 对旅行车见适用于旅行车后部的电路图85 86 87 88 89 90 91 92 93 94 95 96 97 9897--573341E23E2/XR15/30 17/58d1/XZ14/58 10/317/A3/TFLT32b/26T32b/25135A3A5116841167 2590.35gr0.22ge0.35gr0.5ro0.35sw0.5sw/ge0.5gr/blJ 51911/569/NSL0.35gr/wsT32b/320.35liT32b/29T32b/27T32b/280.35ws/gn0.35ge102A0.5br102E8/58S 2/56b5/311/58S0.22gr/bl0.22gr/bl3/G0.5gr/ge0.35gr/ge0.35gr/ge0.22br238A114257255 102 1230.22ge16/AFL8/NL电路图ws = 白色sw = 黑色ro = 红色br = 棕色gn = 绿色bl = 蓝色gr = 灰色li = 淡紫色ge = 黄色版本2003年11月or = 桔黄色奥迪A4编号4/11车灯开关、大灯光线水平调整调节器、车载电网控制单元E1 - 车灯开关E23 - 前雾灯和后雾灯开关E102 - 大灯光线水平调整调节器J519 - 车载电网控制单元T32b - 32 芯灰色插头连接，在车载电网控制单元上135 - 接地连接 -2-，仪表板导线束中238 - 接地连接 -1-，车内空间导线束中A3 - 正极连接（ 58），在仪表板导线束中A51 - 连接（ 56），在仪表板导线束中A114 - 连接（大灯光线水平调整），在仪表板导线束中✱ - 仅用于带自动行车灯 /周围环境照明的汽车 ⇒ 适用的电路图97--58559100 101 102 103 104 105 106 107 108 109。
