详解单结晶体管的基本工作原理和特性

工****
实名认证
店铺
DOC
41KB
约2页
文档ID:537241278

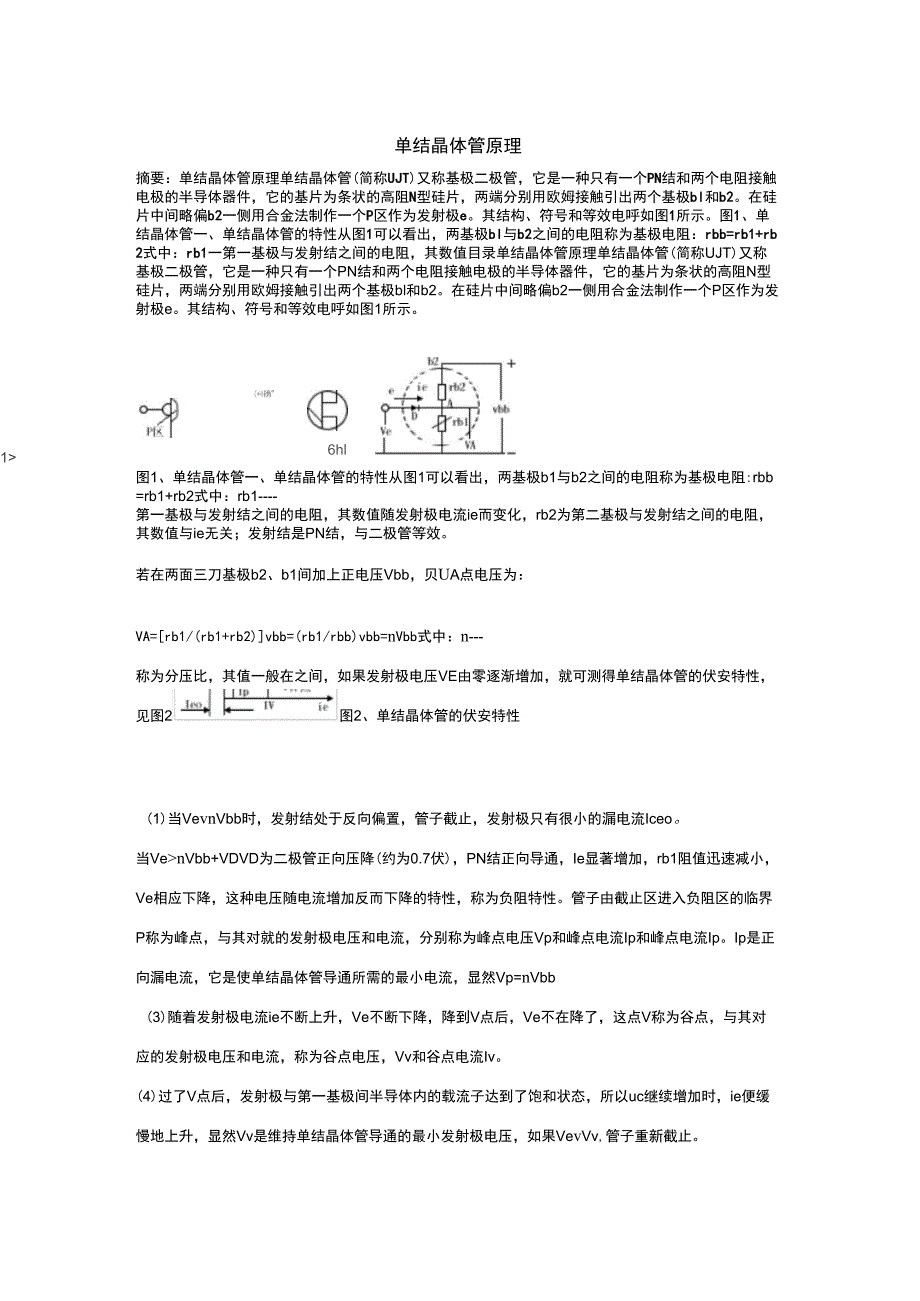

详解单结晶体管的基本工作原理和特性_第1页
1/2

单结晶体管原理摘要:单结晶体管原理单结晶体管(简称UJT)又称基极二极管,它是一种只有一个PN结和两个电阻接触电极的半导体器件,它的基片为条状的高阻N型硅片,两端分别用欧姆接触引出两个基极bl和b2在硅片中间略偏b2一侧用合金法制作一个P区作为发射极e其结构、符号和等效电呼如图1所示图1、单结晶体管一、单结晶体管的特性从图1可以看出,两基极bl与b2之间的电阻称为基极电阻:rbb=rb1+rb2式中:rb1一第一基极与发射结之间的电阻,其数值目录单结晶体管原理单结晶体管(简称UJT)又称基极二极管,它是一种只有一个PN结和两个电阻接触电极的半导体器件,它的基片为条状的高阻N型硅片,两端分别用欧姆接触引出两个基极bl和b2在硅片中间略偏b2一侧用合金法制作一个P区作为发射极e其结构、符号和等效电呼如图1所示I确°6hl1>1图1、单结晶体管一、单结晶体管的特性从图1可以看出,两基极b1与b2之间的电阻称为基极电阻:rbb=rb1+rb2式中:rb1----第一基极与发射结之间的电阻,其数值随发射极电流ie而变化,rb2为第二基极与发射结之间的电阻,其数值与ie无关;发射结是PN结,与二极管等效。

若在两面三刀基极b2、b1间加上正电压Vbb,贝UA点电压为:VA=[rb1/(rb1+rb2)]vbb=(rb1/rbb)vbb=nVbb式中:n---称为分压比,其值一般在之间,如果发射极电压VE由零逐渐增加,就可测得单结晶体管的伏安特性,见图2图2、单结晶体管的伏安特性(1)当VevnVbb时,发射结处于反向偏置,管子截止,发射极只有很小的漏电流Iceo当Ve>nVbb+VDVD为二极管正向压降(约为0.7伏),PN结正向导通,Ie显著增加,rb1阻值迅速减小,Ve相应下降,这种电压随电流增加反而下降的特性,称为负阻特性管子由截止区进入负阻区的临界P称为峰点,与其对就的发射极电压和电流,分别称为峰点电压Vp和峰点电流Ip和峰点电流IpIp是正向漏电流,它是使单结晶体管导通所需的最小电流,显然Vp=nVbb(3)随着发射极电流ie不断上升,Ve不断下降,降到V点后,Ve不在降了,这点V称为谷点,与其对应的发射极电压和电流,称为谷点电压,Vv和谷点电流Iv4)过了V点后,发射极与第一基极间半导体内的载流子达到了饱和状态,所以uc继续增加时,ie便缓慢地上升,显然Vv是维持单结晶体管导通的最小发射极电压,如果VevVv,管子重新截止。

二、单结晶体管的主要参数(1) 基极间电阻Rbb发射极开路时,基极bl、b2之间的电阻,一般为2--10千欧,其数值随温度上升而增大2) 分压比n由管子内部结构决定的常数,一般为3) eb1间反向电压Vcblb2开路,在额定反向电压Vcb2下,基极bl与发射极e之间的反向耐压4) 反向电流leobl开路,在额定反向电压Vcb2下,eb2间的反向电流5)发射极饱和压降Veo在最大发射极额定电流时,eb1间的压降6)峰点电流Ip单结晶体管刚开始导通时,发射极电压为峰点电压时的发射极电流。
