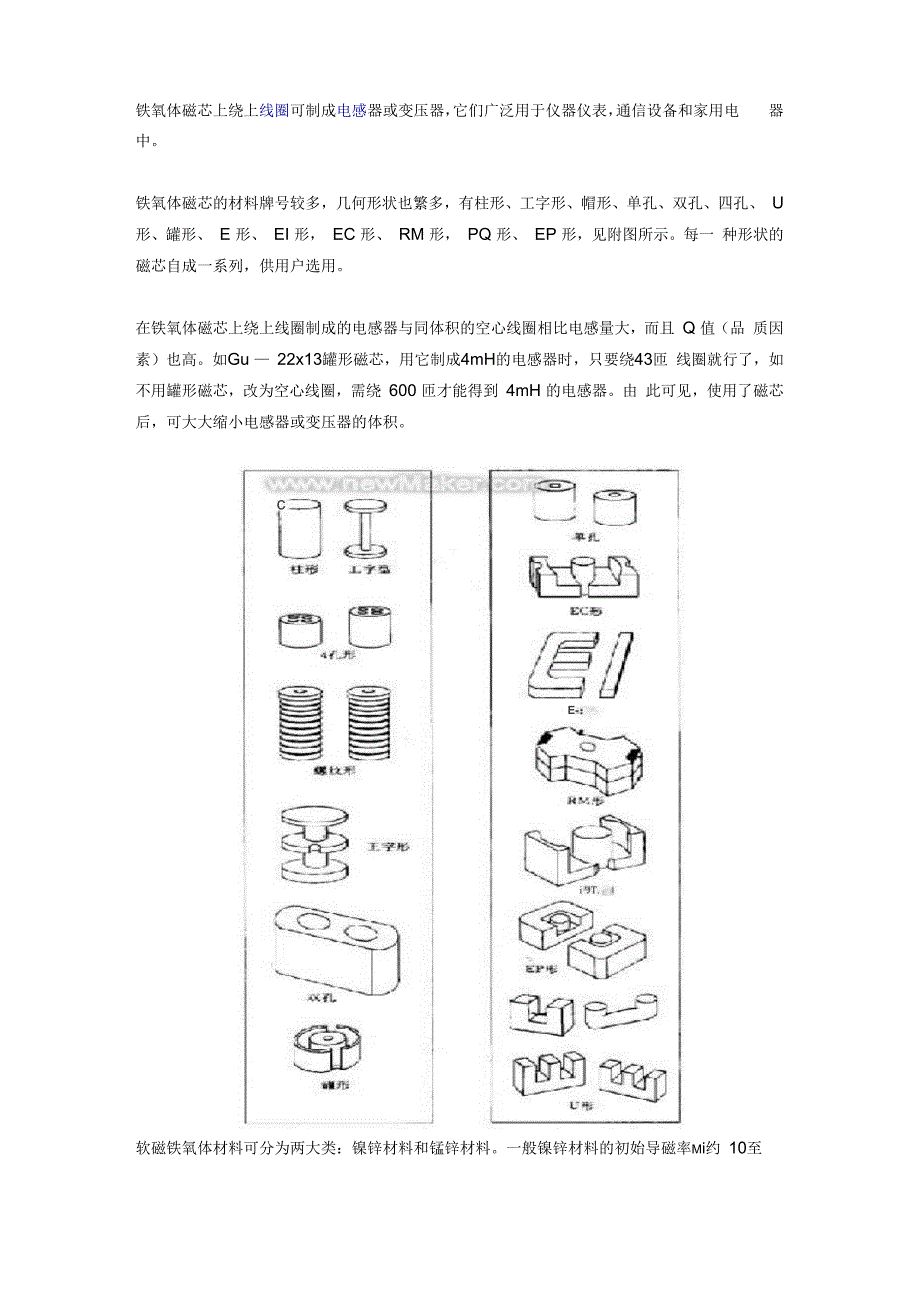

铁氧体磁芯上绕上线圈可制成电感器或变压器，它们广泛用于仪器仪表，通信设备和家用电 器中铁氧体磁芯的材料牌号较多，几何形状也繁多，有柱形、工字形、帽形、单孔、双孔、四孔、 U 形、罐形、 E 形、 EI 形， EC 形、 RM 形， PQ 形、 EP 形，见附图所示每一 种形状的磁芯自成一系列，供用户选用在铁氧体磁芯上绕上线圈制成的电感器与同体积的空心线圈相比电感量大，而且 Q 值（品 质因素）也高如Gu — 22x13罐形磁芯，用它制成4mH的电感器时，只要绕43匝 线圈就行了，如不用罐形磁芯，改为空心线圈，需绕 600 匝才能得到 4mH 的电感器由 此可见，使用了磁芯后，可大大缩小电感器或变压器的体积c.IE-：无i 'JT.软磁铁氧体材料可分为两大类：镍锌材料和锰锌材料一般镍锌材料的初始导磁率mi约 10至1500，使用频率约从5百千赫至几百兆赫一般锰锌材料的初始导磁率pi约从 400〜10000，使用频率从几千赫至500千赫国内生产铁氧体磁芯的厂家很多，产品的命名方法各不相同，例如北京798 厂生产的铁氧 体材料命名为 NX0 － 10 ， MX0 － 2000 等 NX0—10 材料中“ N ”表示镍， “ X ”表 示锌， “ 0 ”表示氧化物， “ 10 ”是初始导磁率 mi 值，一般称这种材料为镍锌 10 ； MX0—2000 材料中“ M ”表示锰，“ X ”表示锌，“ 0 ”表示氧化物，“ 2000 ”是初始导磁率 mi 值 按国标规定，软磁铁氧体材料的命名方法是Rxx，其中R表示“软”字汉语拼音的第一个 字母，xx表示初始导磁率及材料特性。
铁氧体生产厂一般都提供磁芯的电感系数 A L 的数值在常用的线圈中， A L 与电感量及 匝数有下列关系：AiL 是加上磁芯后的电感量，单位为毫微享（ nH ）， N 表示匝数（圈数） A 的单位是 nH /匝2 j由（1 ）式可知，如果已知磁芯的A L值和需要的L值，则可计算出匝数例如，有一个罐形磁芯Gu — 22x13，它的A L =2200，用©0.21漆包线打算在此磁 罐上绕制一个 4mH 的电感器，则绕制匝数M二 ''二 I ■⑴：上汕「i时圈由于生产厂提供的 A L 值为最小值，所以绕成的电感器的 L 值比 4mH 大，再调整圈数，使L值满足要求如果有了磁芯，但不知A L值，可以先试绕一定圈数N 1，测出加磁 芯线圈的电感值L 1，计算出A L值，即A L =L 1 /N12，然后再利用公式（1 ）计 算匝数上述介绍的匝数计算方法只适用于一般线圈，不适用于开关电源中线圈磁性材料分类按作用分类：n 软磁：各种电感，磁芯；（主要参数 Q, m i 等） n 硬磁：马达，录音器，机；（主要参数磁能积 （BrHc））n 旋磁：雷达，通讯，导航n 压磁：电磁能转化为机械能： 超声器件n 矩磁：磁性存储器按材料分类：n 金属类：铁、铁镍合金（坡莫合金）等（应用于低频场合，如家用电 50Hz 变压器铁芯，饱和磁束密度大电阻率低）n 非金属类：铁氧体、稀土等（高频、超高频场合，如电子应用，饱和磁束密度小，电阻率高）组件分类：1. 成型生产方式：迭层式成型 :TDK 的交迭印刷法，村田公司的流延印刷法干压式成型:当今主要形式热压铸成型 :以前的形式，用到石蜡2. 电感成品：层压式电感（迭层电感）：铁氧体膜片和内导 体（Ag）交迭，能将电容和电感甚至电阻做成一体式的产品，感容（LC）滤波器、阻容（RC）片式器件和电感阻容绕线式电感：又分为普通电感和绕线片式电感。
①.普通电感：有引针，需加塑胶套、外加磁套、塑封等,如：色码电感②•绕线片式电感（保磁产品）：表面贴装类，无引针，直接焊接在电路板上3. 其它电感： 可调电感：螺纹磁心，磁心在绕制的线圈中能上下移动 耐电流电感：能承受大的偏置电流产品用途：自感，互感（变压器、振荡器、虑波器、DC-DC转换器）储能：电能 磁能 电能扼流:扼除非本流成分的谐波通直流 （通直流,阻交流或通低频,阻高频）谐振：舆电阻电容共享（LC、LCR） （LC和LCR谐振电路，产生交流信号） 虑波：过滤掉（吸收）某一频段的电磁波（如EMI应用的虑波器）n 电感因子 AL（nH/N2） 单位匝数产生的电感。
