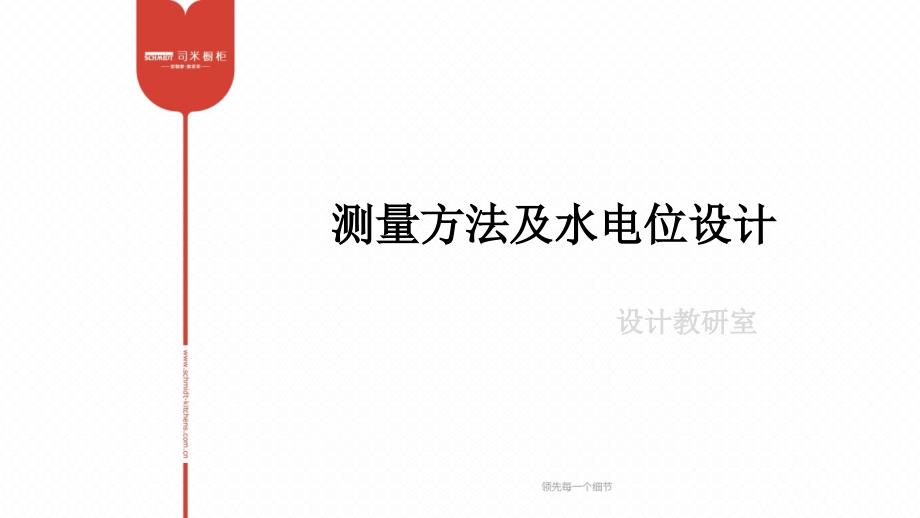

测量方法及水电位设计测量方法及水电位设计设计教研室设计教研室 测量工具介绍测量工具介绍1测量单的填写测量单的填写2 测量方法及注意事项测量方法及注意事项3测量案例演练测量案例演练4第一章第一章测测量量方方法法 1测量工具介绍（常用）测量工具介绍（常用）•卷尺•三角尺•其它 1、卷尺及使用方法、卷尺及使用方法注意：1、尺身回弹力强，小心划伤手指2、卷尺头是松的(虚位)，以便于我们量尺寸.卷尺量尺寸时，有两种量法:一种是挂在物体上，一种是顶到物体上两种量法的差别就是卷尺头部铁片的厚度卷尺头部松的目的就是在顶在物体上时，能将卷尺头部铁片补偿出来 三角尺在测量厨柜时的作用：1、大概判断两墙之间角度是否垂直2、作为辅助工具测量两墙具体角度（CAD放样）2、三角尺及使用方法、三角尺及使用方法 3、其它、其它测量测量工具工具激光测量器笔小手电测量单 2测量单的填写测量单的填写 1、三视图形式2、平面展开形式3、透视图形式4、备注栏的适用性测量单的填写测量单的填写 3测量方法及注意事项测量方法及注意事项•多点测量法•三边法•辅助法•放样法•测量注意事项 三边法其中以多点测量法为基本方法，三边法、辅助法、放样法为必要的测量方法。
多点测量法多点测量法辅助法放样法测测量量方方法法 那么高度和深度又是怎样测量呢？1.1、多点测量法、多点测量法 内宽外窄外宽内窄情景一：情景二：1.2、多点测量法、多点测量法 1.2、多点测量法、多点测量法平行四边形实际测量当中90度的墙基本上是不存在的，一般以上两种情况较为常见情景三： 三边测量法一(判断墙角是否垂直)三边法其实是利用勾股定理来判断两墙之间是否是直角的方法10006008002.1、三边法、三边法 2.2、三边法、三边法三边测量法二(判断墙角是否垂直)第二种三边法应用于不规则户型，分别测量其三面墙的宽度作为原始数据然后再用CAD放样的方法来确定相应的角度 3、辅助法、辅助法1、以辅助工具来判断墙角的垂直度如图1)2、利用辅助工具如墨斗、长绳等来精确测量一些复杂的户型环境如图2）图1图2 4、放样法、放样法适用于不规则户型及测量异型的障碍物操作方法：一般是先用细铁丝将障碍物的外形勾勒出来，然后用硬纸皮或者木板作为放样模型，将其用刀片切割为与障碍物相吻合的形状，以达到精确测量的要求 5.1、量尺注意事项、量尺注意事项1、先画图，再标尺寸线，最后依次测量填写具体数具。
避免漏测量）2、测量时，数据重复读取避免读错数）3、保留初尺，必须复测4、现场要视装修的进度进得必要的沟通 1、地柜设计尺寸=实测尺寸-（10-15mm）2、吊柜设计尺寸=实测尺寸-（5-10mm）3、台面设计尺寸=实测尺寸-（5-8mm）4、电器位预设尺寸=实测尺寸+（3-5mm）5.2、设计尺寸预留、设计尺寸预留 1.墙体（注意平整度、结构、倾斜度）2.门套和门的开启方向3.插座及配电箱（定位尺寸和外形尺寸）4.吸顶灯位置5.柱或梁的尺寸6.用什么吊顶7.是否有中央空调或空调8.室外通道（电梯口、电梯箱、楼梯、走廊等台面是否可以正常搬运）9.室内通道（走廊、卧室门等）10. 复核所有参数5.3、测量注意事项、测量注意事项 4案例演练案例演练•“一”字型户型•“二”字型户型•“L”型户型•“U”型户型•“岛”型户型 案例演练案例演练 第二章第二章水水电电位位设设计计水水电电材材料料水电位布置详解水电位布置详解常常见见错错误误水水电电图图1234 水电布置不科学会导致哪些问题•给客户今后的使用带来诸多不便•影响安装进度响橱柜最终外观效果•对设计师个人造成补单•影响公司品牌形象 水电材料电线材料1功率计算公式2水管材料3初到现场注意点4 电线材料•家装中使用的电线一半为单股铜芯线，其截面面积主要有三种规格，分别是1.5㎡、2.5㎡和4㎡，另外还有6㎡规格的。
其中6㎡主要用于进户主线•2.5㎡和4㎡规格主要用于插座电源线•1.5㎡规格主要用于灯具照明的开关线 (电线㎡数×倍数)电流（A）×额定电压（V）=电功率(W)15A3300W220V22.5A4950W220V32A7040W220V42A9240W220V1.5㎡X102.5㎡X94㎡X86㎡X7功率计算公式 水管材料•PP-R管：PP-R管又叫三型聚丙烯管，节能节材、无毒环保、轻质高强、耐腐蚀、内壁光滑不结垢、施工和维修简便、使用寿命长等一系列的优点，综合来看，性价比最高•颜色：白色、灰色、绿色和咖喱色（白色多用） 初次到现场注意点•注意观察原建筑水电布置情况，做好记录 烟洞位置 梁柱尺寸 煤气表 水表 窗台 门套 下水管道 地台 暖气片（北方区域） 集成吊顶位是否与烟管冲突•结合原建筑水电情况来考虑设计方案 水电布置详解 常用电器电位布置 较少使用电器电位/配件电位 配件水位/现场其他细节处理123 常用电器电位布置烟机普通灶具/集成灶微波炉消毒柜备插 冰箱/热水器 烟机中式烟机欧式烟机侧吸式烟机 分类备注常见功率电位位置中式烟机方便插拔电源插头；容易出现设计错误—插座开在吊柜侧板上185W-200W烟机侧面，建议高度在离地1800mm欧式烟机电源线和插头彻底隐藏而且能规避设计风险；避免烟管挡到插座位，往中线左或者右偏100mm200W-230W背墙上，建议离地2500mm以上侧吸烟机185W-224W烟机电位布置背墙上，建议离地2000/2500mm以上 灶具（常用）双头炉灶一气一电炉灶集成灶电磁炉 分类备注电位位置一气一电考虑方便断电建议加装开关炉灶柜背墙中线的位置，建议离地500mm集成灶注意燃气孔，烟道的位置(约3000W建议4㎡的线)邻柜背墙位置，建议离地500mm灶具电位布置 集成灶结构图 消毒柜插座布置•消毒柜是指通过紫外线、远红外线、高温、臭氧等方式，给食具、餐具用具、等物品进行杀菌消毒的工具，其中家用消毒柜功率一般为230~712W。
•外型特征总的分为嵌入式和壁挂式还有外置三种，其中嵌入式又分为地柜嵌入式和立柜嵌入式 消毒柜插座布置分类备注电位位置地柜嵌入式背墙中线上，离地1100mm立柜嵌入式背墙中线上，离地500mm安全考虑，可以建议加装开关，方便断电 微波炉•安装方式一般分为：放置台面，放置支架，嵌入式三种其中嵌入式又可以分为：地柜嵌入式，立柜嵌入式，吊柜嵌入式三种 微波炉电位布置分类备注功率电位位置外置式外置台面和支架外置，保证插位与备插在同一水平线上500W-3000W吊柜嵌入式地柜嵌入式立柜嵌入式相邻吊柜背后，建议离地1800mm背墙中线上，建议离地1100mm背墙中线位置，建议离地500mm背墙上，建议离地高度1100mm为了安全，方便断电可以建议加装开关隐藏电源线和插头，美观；方便客户拔插 备用插座•备用插座做指的是除固定电器插座之外，很有可能再用到的插座，一般放置在台面之上，离地1100mm 冰箱和电热水器•冰箱电位布置在冰箱背墙上，建议离地300mm•热水器电位布置在热水器一侧，建议离地1500~1800mm 较少使用电器电位/配件电位 小厨宝和净水器 洗碗机 烤箱 灯具/布置注意问题 小厨宝和净水器插座布置•小厨宝和净水器一般安装在水槽柜的侧板上，所以电位也就布置在同一侧，高度500mm。
洗碗机插座布置•洗碗机按结构划分共有台式和柜式两种，可外置或者嵌入柜体，其中家用洗碗机功率在700-1200W之间•嵌入式插座一般布置在电器所在位置背墙上或相邻柜背后，建议离地500mm 烤箱相关知识•烤箱分为小型台式和嵌入式两种普通家用烤箱功率一般在500W～2000W•嵌入式式分为：高柜嵌入式和地柜嵌入式两种 烤箱电位布置•高柜嵌入式：布置在高立柜背墙中线位置，建议离地500mm/1800mm•地柜嵌入式：布置地柜背墙中线位置，建议离地500mm 灯具电位•吊柜底板灯电位一般布置吊柜背墙上，只留线头，建议离地1800mm•柜内灯:吊柜柜内灯电位留在吊柜背墙上，离地1800mm地柜柜内灯电位可留在地柜背墙上，高度离地500mm•层板灯电位留在层板后面 电位布置注意事项•遵循一种电器对应一个电位,即"一电一插"•关于对电器方便断电和安全方面的考虑，可以加装开关，位置就近同插座并排放置例如：1.插座在电器的背后2.不常用的电器3.地柜嵌入式电器•对可能用到的电器的电位做提前考虑和设计•对设计方案后期可能出现的变化做好应对方案准备•尊重客户意愿 配件水位/现场其他细节处理 星盆水位 煤气阀 普通烟管/集成灶烟管 水位布置注意点 星盆水位怎么布置 星盆水位布置•洗菜盆的进水位一般布置在星盆柜所在的背墙上，标明冷热水，其中间距为150mm，且建议离地高500mm•洗菜盆排水下水道最好位于星盆柜内，且建议离背墙的距离在200~250mm为佳 洗碗机水位布置•洗碗机进水位布置背墙中位或者邻柜背墙且高度离地面500mm。
排水管一般情况是和星盆一起，共用一个排水 煤气阀门布置•燃气阀门：燃气灶下面是开门，则放在柜体内高度500mm；如煤气灶下面是拉篮或者电器，则放在靠燃气灶柜隔壁的柜体内，位置高度保证在上层隔板内，以方便检修 烟道位置注意•挂式烟机烟道布置一般位于吊顶之上，烟管安装尽量不接驳，而且尽量靠近烟道（注意烟管避开集成吊顶）•集成灶烟洞在烟道底部，烟管需从地柜背后，贴地而过 注意地柜的处理，以便烟管能很好的通过 常见问题 电位布置遗漏或布置位置不合适1 电位开在侧板上2水位开在侧板上3 下水和烟管和现场其他问题4 水电图详解具体案例 水电图标准图纸 练习：设计水电布置图 谢谢观看谢谢观看 。
