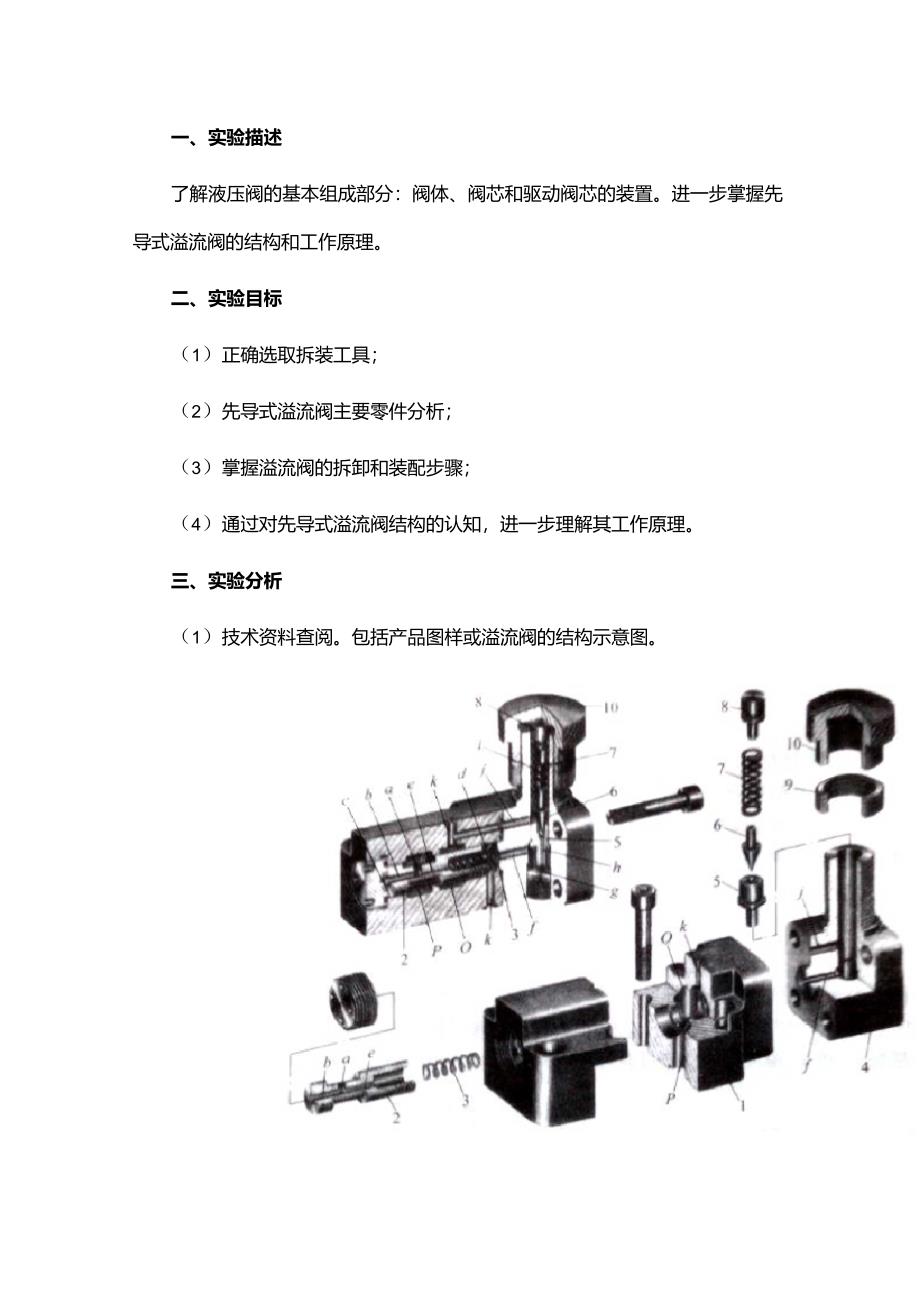

一、实验描述了解液压阀的基本组成部分：阀体、阀芯和驱动阀芯的装置进一步掌握先导式溢流阀的结构和工作原理二、实验目标（1）正确选取拆装工具；（2）先导式溢流阀主要零件分析；（3）掌握溢流阀的拆卸和装配步骤；（4）通过对先导式溢流阀结构的认知，进一步理解其工作原理三、实验分析（1）技术资料查阅包括产品图样或溢流阀的结构示意图图1先导式溢流阀拆装示意图1、4—阀盖；2—主阀芯；3—主阀弹簧；5—阀座；6—先导阀芯；7—调压弹簧；8—调压杆；9—锁紧螺母；10—调节螺母（2）结构和工艺分析按图样将溢流阀分解成几部分，分析各部分的具体结构，找出哪些是可拆的连接，哪些是不可拆的连接3）分析溢流阀中主要零件的精度及装配精度的关系4）密封密封是液压元件解决泄漏问题最主要的手段密封不良将产生外泄漏，或者使内泄漏超差，从而引起压力降低，速度减小，容积效率低和场地污染等问题密封过度虽然防止了泄漏，但会造成密封部分磨损加剧，寿命降低，功耗加大等不良效果四、实验实施1.溢流阀的拆装步骤（1）拆下调节螺母102）用扳手拧下4个内六角螺钉,使阀体与阀座5分离，取出弹簧3和73）用工具将闷盖1和4拧出，取出阀芯2和6。
4）清洗在装配过程中，液压元件零部件的清洗对保证装配质量和延长元件的使用寿命均有重要意义密封件和精密件污染后装配，会引起液压元件的磨损加剧，甚至卡死造成重大事故为了使元件、辅件发挥令人满意的工作性能，达到预期的使用寿命，在装配前必须进行仔细的清洗5）按拆卸的相反顺序进行装配2.溢流阀装配过程需注意的事项：（1）拆下的零件应按次序摆放，不应落地、划伤、锈蚀等2）拆、装螺栓组时应对角依次拧松或拧紧3）需顶出零件时，应使用铜棒适度击打，切忌用钢铁棒4）装配前必须将全部零件仔细清洗、凉干，切忌用棉纱擦拭5）应更换老化的密封6）安装时应参照图或拆装记录,注意定位零件7庄阀芯在阀体内应移动灵活，不得有阻滞现象，配合间隙一般为0.015~0.025mm8）主阀芯、先导阀芯与它们的阀座应密封良好，不得有泄漏9）安装完毕应推动应急按钮，检查阀芯滑动是否顺利10）检查现场有无漏装零件11）装配后要做压力调整实验五、实验总结可拆连接的特点：拆卸相互连接的零件时不损坏任何零件，且拆卸后还能重新装配在一起常见的可拆连接有螺纹连接、销钉连接和键连接等液压元件中螺纹连接应用最为普遍拆装液压元件时，应合理地确定螺栓或紧固的顺序，且要施力均匀，否则将会引起被连接件的变形，降低装配精度，甚至造成元件不正常工作。
不可拆卸连接的特点：被连接的零件在使用过程中是不可拆卸的，如要拆卸，则会损坏某些零件液压元件中常见的不可拆卸连接有过盈连接和焊接等在实验报告中对以下问题进行分析：1.溢流阀各主要零件的名称2.说明溢流阀油口在液压系统中与何种液压元件连接。
