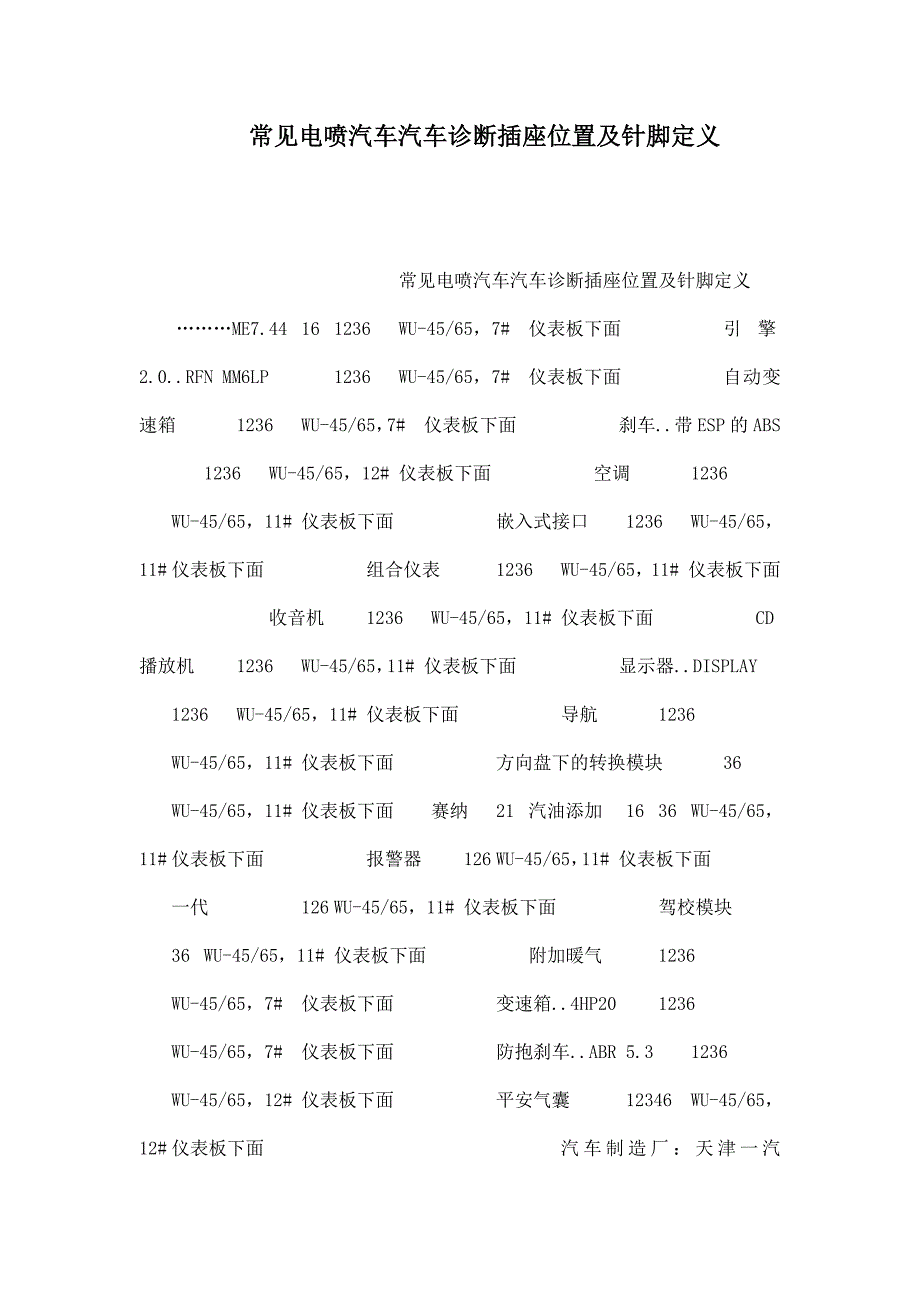

常见电喷汽车汽车诊断插座位置及针脚定义 常见电喷汽车汽车诊断插座位置及针脚定义………ME7.44 16 1236 WU-45/65，7# 仪表板下面 引擎2.0..RFN MM6LP 1236 WU-45/65，7# 仪表板下面 自动变速箱 1236 WU-45/65，7# 仪表板下面 刹车..带ESP的ABS 1236 WU-45/65，12# 仪表板下面 空调 1236 WU-45/65，11# 仪表板下面 嵌入式接口 1236 WU-45/65，11# 仪表板下面 组合仪表 1236 WU-45/65，11# 仪表板下面 收音机 1236 WU-45/65，11# 仪表板下面 CD播放机 1236 WU-45/65，11# 仪表板下面 显示器..DISPLAY 1236 WU-45/65，11# 仪表板下面 导航 1236 WU-45/65，11# 仪表板下面 方向盘下的转换模块 36 WU-45/65，11# 仪表板下面 赛纳 21 汽油添加 16 36 WU-45/65，11# 仪表板下面 报警器 126 WU-45/65，11# 仪表板下面 一代 126 WU-45/65，11# 仪表板下面 驾校模块 36 WU-45/65，11# 仪表板下面 附加暖气 1236 WU-45/65，7# 仪表板下面 变速箱..4HP20 1236 WU-45/65，7# 仪表板下面 防抱刹车..ABR 5.3 1236 WU-45/65，12# 仪表板下面 平安气囊 12346 WU-45/65，12# 仪表板下面 汽车制造厂：天津一汽 生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零 汽车信息 测试功能 车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置 华利 19.1 引擎〔单点〕 3 .4 WU-64，3PIN：1#K线2#负极3#L线 引擎室ECU旁边 引擎-得尔福II 16 .4 WU-14/16，16PIN：4#负极7#〔双项串行通信线〕15#L线通信激发线16#正极 仪表板下面16PIN，引擎室减振器旁边17PIN 引擎-西门子 16 WU-14/24，4#负极7#〔双项串行通信线〕15#L线通信激发线16#正极 仪表板下面16PIN，引擎室减振器旁边17PIN 夏利2000 19.1 引擎〔8A〕 17 WU-08/09/25/14 仪表板下面16PIN，引擎室减振器旁边17PIN ABS 16 1.2 WU-14。
7# 仪表板下面16PIN，引擎室减振器旁边17PIN 气囊 16 1.2 WU-147# 仪表板下面16PIN，引擎室减振器旁边17PIN 夏利 19.1 引擎〔3缸〕 17 1 WU-08/09/25/14 仪表板下面16PIN，引擎室减振器旁边17PIN 引擎〔4缸〕 17 1 WU-08/09/25/14 仪表板下面16PIN，引擎室减振器旁边17PIN 威弛 19.1 动力系统 16 .4 WU-14 仪表板下面16PIN ABS 16 .4 WU-14 仪表板下面16PIN 气囊 16 1.2 WU-14 仪表板下面16PIN 天津威弛 21.2 发动机系统 16 WU-14 仪表板下面16PIN ABS刹车 16 WU-14 仪表板下面16PIN 平安气囊 16 1.2 WU-14 仪表板下面16PIN 天津花冠 21.2 发动机系统 16 WU-14 仪表板下面16PIN ABS刹车 16 WU-14 仪表板下面16PIN 平安气囊 16 1.2 WU-14 仪表板下面16PIN 威乐 22 发动机系统 16 WU-14 仪表板下面16PIN ABS刹车 16 WU-14 仪表板下面16PIN 平安气囊 16 1.2 WU-14 仪表板下面16PIN 防盗系统 16 12 WU-14 仪表板下面16PIN 威姿 22 发动机系统 16 WU-14 仪表板下面16PIN ABS刹车 16 WU-14 仪表板下面16PIN 平安气囊 16 1.2 WU-14 仪表板下面16PIN 雅酷 22 发动机系统 16 WU-14 仪表板下面16PIN ABS刹车 16 WU-14 仪表板下面16PIN 平安气囊 16 1.2 WU-14 仪表板下面16PIN 汽车制造厂：上海通用 生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零 汽车信息 测试功能 车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置 别克3.0 19.2 动力系统 16 .4.7 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 车身控制 .4. WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 空调 .4 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 仪表 .4 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 气囊 . WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 ABS/TCS .4 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 个性设置系统 5 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 君威2.5L 19.2 动力系统 16 .4.7 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 车身控制 .4. WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 空调 .4 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 仪表 .4 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 气囊 . WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 ABS/TCS .4 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 个性设置系统 5 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 自动变速箱[数据流] 3 WU-14，2#K线，4#车身搭铁，5#信号搭铁，16#电源 仪表板下方 赛欧 19.2 引擎 16 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 变速箱 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 ABS .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 气囊 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 赛欧 19.2 引擎 16 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 变速箱 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 ABS .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 气囊 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 凯越 19.2 引擎 16 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 变速箱 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 ABS .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 气囊 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 新赛欧 19.2 引擎 16 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 变速箱 .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 ABS .4 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 气囊 WU-24，4#负极7#ENG数据线15#车身数据线16#电源 仪表板下方 汽车制造厂：通用五菱 生产年份：1999~2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零 汽车信息 测试功能 车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置 五菱 19.2 LJ462QE1：德尔福I代 16 .4.6 WU-16/14，搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ462QE3：MOTOI代 .6 WU-24车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ465QE1：德尔福I代 .4.6 WU-16/14车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ465QE3：MOTOI代 .6 WU-24车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ462QE1N1德尔福II代 .4 WU-16/14车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ474QE3 NI MOTO-443 .6 WU-24车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ474QE2NI联电II代 .4 WU-16/14车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 :LJ465Q-1AE3NIMOTO-443G .6 WU-24车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ465Q-1ANE1德尔福II代 .4 WU-16 /14车身搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ491QE1:北汽状态 I .6 WU-16 /14搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ491QE1: 北汽状态 II .6 WU-16 /14搭铁4#信号搭铁5#K线7#电源16# 仪表板下面或者引擎室右侧，ECU位于档位杆右下方 LJ465Q-1AE。
