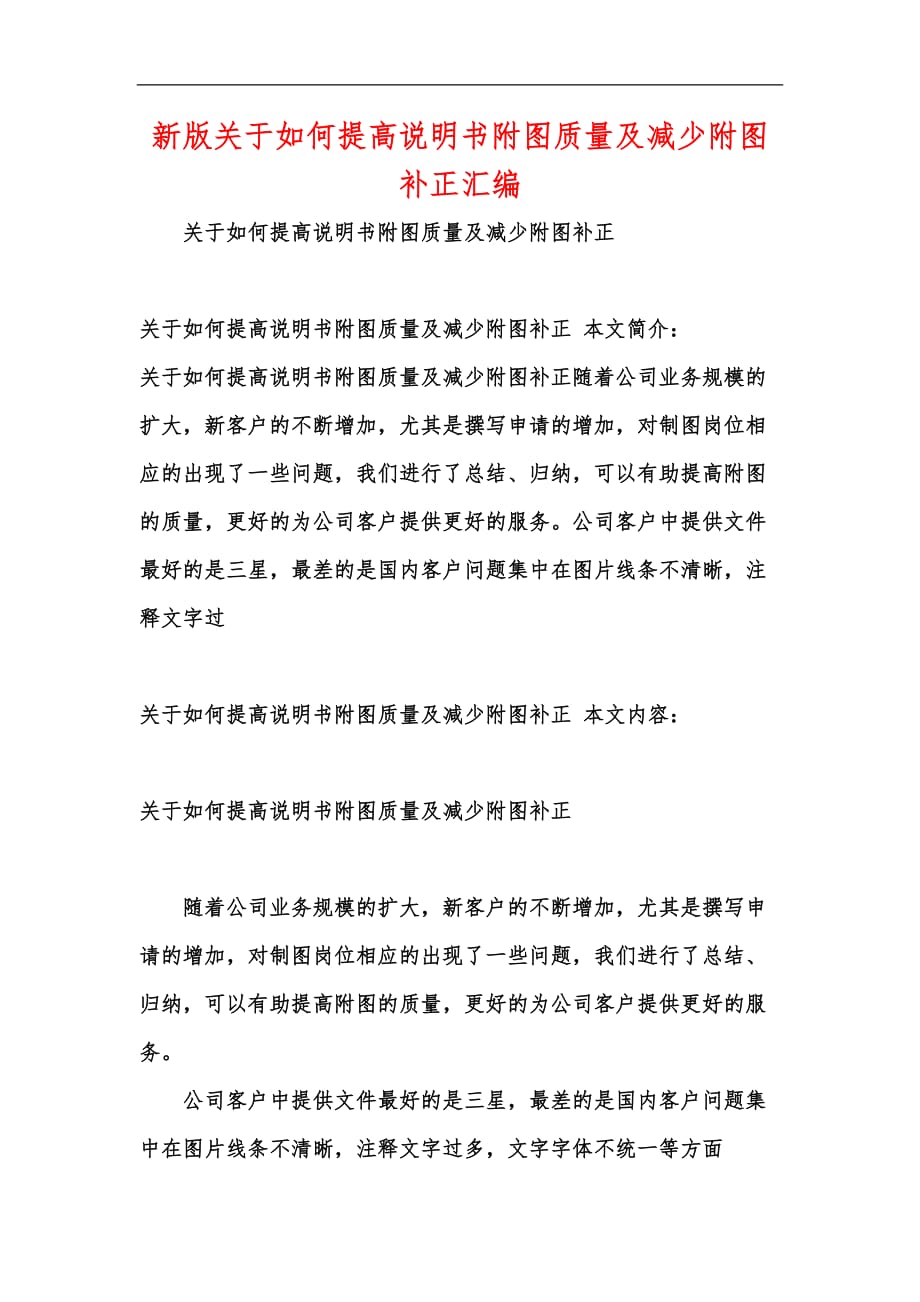

新版关于如何提高说明书附图质量及减少附图补正汇编 关于如何提高说明书附图质量及减少附图补正 关于如何提高说明书附图质量及减少附图补正 本文简介：关于如何提高说明书附图质量及减少附图补正随着公司业务规模的扩大，新客户的不断增加，尤其是撰写申请的增加，对制图岗位相应的出现了一些问题，我们进行了总结、归纳，可以有助提高附图的质量，更好的为公司客户提供更好的服务公司客户中提供文件最好的是三星，最差的是国内客户问题集中在图片线条不清晰，注释文字过关于如何提高说明书附图质量及减少附图补正 本文内容：关于如何提高说明书附图质量及减少附图补正 随着公司业务规模的扩大，新客户的不断增加，尤其是撰写申请的增加，对制图岗位相应的出现了一些问题，我们进行了总结、归纳，可以有助提高附图的质量，更好的为公司客户提供更好的服务 公司客户中提供文件最好的是三星，最差的是国内客户问题集中在图片线条不清晰，注释文字过多，文字字体不统一等方面 对此制图岗位规则规范范例如下 在一般发明和实用新型的案件中会出现首先，线条不清晰或提供的附图不符合提交要求这种情况会通告代理人让客户提供更清晰的附图。
客户提供的CAD图或三维立体图，或者因不能提供而需要我们用CAD进行的描图，我们都会依据机械制图范例进行修改，并建议规则CAD图转PDF文件要求主体线条宽度设置为0.3mm，断面线、剖面线、指示线等辅助线条宽度设置为0.18mm，线条过多或者线之间的距离过小时适当调整线宽以保证线条清晰不重合 第二，附图中文字过多专利审查指南中要求附图中除必要的词语外，不得含有其它注释但在一些撰写案件中，会出现说明文字过多，不符合要求这种情况会告知代理人尽量用附图标号代替文字，并相应的在说明书中替换 第三，文字字体不统一在一般国内案或者提供中文附图的案件中，文字的字体是客户那边提供的，我们这边统一要求是宋体这就需要我们重新输入文字通常文字较少的情况，我们改好后提醒代理人格外仔细检查一下如果文字很多的时候，就需要通告代理人那边来提供word版本，我们这边拷贝以保证文字的准确性 最后，幅面布局不合理客户提供的附图中有时会出现多幅图挤在一页上，或者一页上的附图并不是按照图号顺序放置这就需要我们进行调整将附图进行合理布局，对于一些很小的图要进行放大以满足在该图缩小到三分之二时仍能清晰地分辨出图中各个细节，能够满足复印、扫描的要求为准。
如果在进行布局的过程中.出现附图页数增加过多，需要跟代理人确定客户是否同意，这有可能涉及到费用增加的问题 在外观设计的案件中会出现，首先，图片线条不清晰，有锯齿通告代理人让客户提供更清晰的图片若如果客户提供CAD图，我们会将需要删除或更改的线条如阴影线、指示线、虚线、中心线、尺寸线、点划线进行修改后再转PDFCAD图转PDF图的线条宽度统一设置为0.18mm 如果线条过多为了能更清晰的显示图片，会适当调整线条宽度客户提供的图片分辨率统一调整为300 第二，图片比例不统一，各视图投影关系不对应通告代理人让客户提供准确的附图如果客户不能提供，那需要代理人确定基准附图，并以此为准对其他附图进行缩放，使投影关系准确 第三，照片格式的附图如果客户提供照片格式的附图，需要检查是否符合审查指南中关于照片拍摄的要求如果不符合需，能重新拍摄，在拍摄时背景颜色要求统一并和本发明有强烈反差若不能重新拍摄就需要我们进行调整 补正通告书关于制图方面初略统计 202x年1月1日至202x年12月31日公司共接收到补正通告书172件其中与制图相关有41件案件，占总比例的23.8%。
以案例类型划分 制图相关41件中案件发明案件有19件，占制图相关比例的46.3%外观案件有13件，占制图相关比例的31.8%实用新型案件有9件，占制图相关比例的21.9% 以补正内容划分 1. 附图与国际公布文本中运载的不一致： 2. 说明书中提及的附图图号在附图中无法找到： 3. 附图中的局部字迹不清楚或不完整： 4. 说明书附图中的部分文字未翻译成中文： 5. 摘要附图不是说明书附图中的一幅： 6. 说明书中的附图图号与附图中的图号不对应： 7. 附图不符合要求如照片、非线框图、附图含有主动修改等： 8. 摘要附图不止一幅： 9. 多幅附图而只编写了一个图号： 10. 外观案件各视图之间投影关系不对应： 通过对案件详情的统计，发明和实用新型案件的补正中，主要集中在附图与国际公布文本中运载的不一致；附图中字迹和线条不清晰；附图图号和说明书中不对应；附图为不符合规则的照片格式，以及一部分xx中玺的撰写案件中附图局部字迹或线条不清楚或不完整。
因此在以后的制图中要准确适用附图版本，仔细检查附图中的错误在做撰写案件时要保证线条和字体的清晰 外观案件的补正中，主要集中在各视图之间投影关系不对应；视图中.出现断线或阴影线；视图名称不准确，影响正确表达在以后的制图中要仔细检查避免出现断线或阴影线，如果发现视图投影关系不对应要及时跟代理人沟通，对视图名称有异议的也要跟代理人提出建议，并由代理人决定是否接受 本文来自论文格式 关于如何提高说明书附图质量及减少附图补正 本文关键词：附图，补正，说明书，减少，提高关于如何提高说明书附图质量及减少附图补正 。
