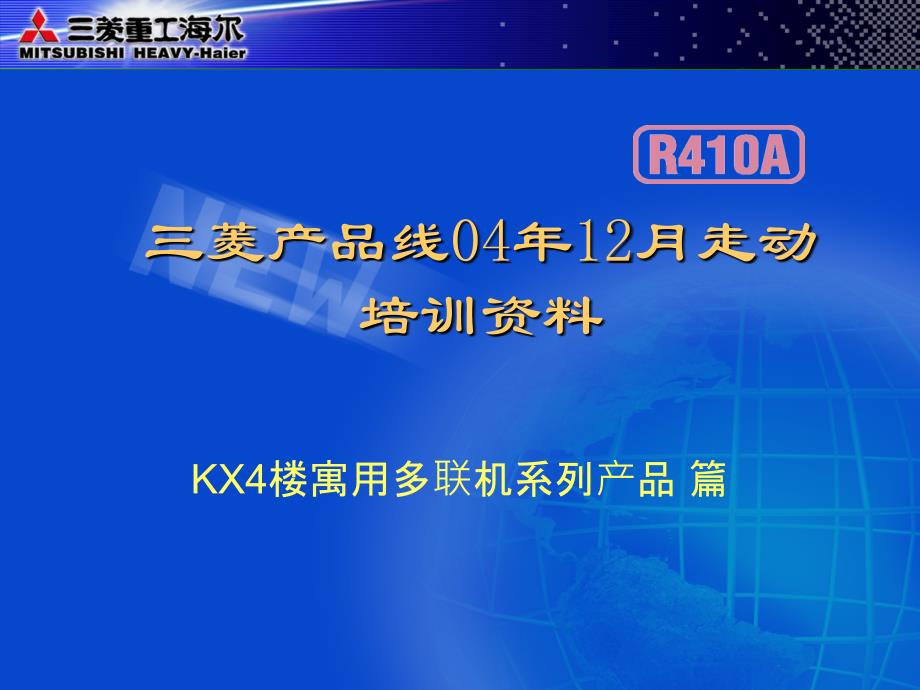

KX4楼寓用多联机系列产品 篇三菱产品线04年12月走动 培训资料010,00020,00030,00040,00050,00060,00070,00080,00090,000899091929394959697989900010203ＫＸ２楼寓用多联机空调的升级楼寓用多联机的销售台数楼寓用多联机的销售台数ＫＸ销售（年度）ＫＸ３発売（台数）三菱重工:累計943,742台 （89～03年）三菱重工海尔(02~03):累计5000套ＫＸ２销售04KX4KX4销售!!KX4名称的诠释1、Ｌｅａｄ 同行业多联机的领导者2、Ｌｏｎｇ 同行业配管最长3、Ｌｉｎｋ 楼寓管理系统4、Ｌｕｘｕｒｙ 足够满足所有需求的机能４三菱重工海尔KX2→三菱重工KX3→三 菱重工海尔KX4（三菱重工的LX）机器外观图8～16馬力18～24馬力358mm超群的外观、构造设计18～24馬力8～16馬力最大组合可以达到最大组合可以达到4848匹匹 室外机组合最大可以达到48匹，没有主 机、子机 12 ～ 24匹外观完全相同马力组合原占地 面积KX4的 设置面积与从前机器的 占地面积比81012141618202224262830323436384042444648一体型0.972 0.9721.210.972 0.9720.972 0.9720.9720.9720.972 0.972 0.9721.621.622.432.432.432.432.432.433.243.243.2412+1414+14 14+16 16+1616+18 18+18 18+2020+20 20+22 22+22 22+24 24+241.944 1.944 1.944 1.9441.944 1.9441.9441.944 1.944 1.944 1.9441.94460.0%60.0%60.0%60.0%60.0%80.0%80.0%80.0%40.0%60.0%60.0%80.6%100%100%与以前相比 最大降落低 60%安装尺寸和其他社比较 安装尺寸安装尺寸比較比較A社节约能源同行业最高水平的同行业最高水平的ＣＯＰＣＯＰ 压缩机采用直流电机,采用高性能的热交换器,换热性能增强,22.4kw(相当于8 匹)的COP可以达到3.9的同行业最高水平,所有系列产品符合日本2007年开始 实施的节约能源法(基准值为3.07)节约能源 冷暖平均ＣＯＰ和DAKIN(A社)公司的VRVII产品比较（８～２４馬力）（馬力）（ＣＯＰ） ：KX4 ： VRVII 节约能源 冷暖平均ＣＯＰ和DAKIN(A社)公司的VRVII产品比较（２６～４８馬力）（馬力）（ＣＯＰ）：KX4 ： VRVII 连接配管长度同行业最长 同行业最高同行业最高！！可以连接的配管长度可以达到可以连接的配管长度可以达到160160mm 冷媒配管变细减少冷媒量、同行业连接配管最长;实际长度 可以达到160ｍ・配管总长度可以达到510m。
配管长度长可 以使空调安装选择方便※到室内机的距离超过90ｍ时，主管放大一号 ※第１分岐管以后的长度最大为40ｍ（室内机13台以上时为30ｍ）-23℃超低温制热运转超级变频多联机KX4系列扩大了室外低温下的使用范围，在-23 ℃下也可以 安心使用制热在-23 ℃运转连接配管管径变细 （１／２） 采用采用Ｒ Ｒ410410Ａ Ａ冷媒冷媒, ,连接配管管径变细连接配管管径变细※ 1）18～34馬力 ： 气管 降低三个规格 液 管 降低两个规格A社液管降低一个规格(用料比MHAQ多),降低配管・冷媒施工费用连接配管管径变细 （２／２）※ 1）0.8，1.0馬力 ： 气管 降低一个规格 φ 9.52A社公司的气管为φ12.7,可以降低安装费.采用采用Ｒ Ｒ410410Ａ Ａ冷媒冷媒, ,连接配管管径变细连接配管管径变细内部詳細図采用φ570的大口径风扇采用四面环绕立体热交器,使风速均匀,降 低送风机的压损,降低噪音,四面立体热交 不受积雪的影响采用高效率的直流变频压缩机,使用两台 变频压缩机,使空调的负荷调节更迅速,同 时降低了压缩机的启动电流,减少压缩机 的开停次数,压缩机运转时间一样采用低压、高压控制，提高系统的可靠性压缩机部分密闭设置，降低运转噪音热交吸风由原来的斜面吸风 改为正面吸风，提高换热效 率由于热交没有在机器的最 下部，所以可防止因底部 积雪而引起的冻结。
热交配管由后面改到前面， 提高售后维修性热交、送风机部分和压缩机 、电控部分完全分离，维修 时卸掉前面板不影响使用从后面走管更方便固定底座和原KX2机器的尺 寸相同，可以方便的对产品 进行升级和扩容高性能化 （１／２）特点特点① 压缩机采用2台直流电机↓压缩机改为直流变频电机② 采用直流风机③ 空调单元上部４面热交↓风扇和热交之间的距离同一，风速分布均匀 高性能化 （２／２）④ 提高室外热交的换热性能↓由KX2的斜吹风改为上吹风（热交换热面积增加60%）⑤压缩机单独设置密闭室，后面压缩机噪音降低原机型(KX2)新机型（KX4）特点特点提高安装、售后服务便利性（１／４）① 热交、送风室和压缩机、电控等完全分离↓前面板从卸掉也可以运转② 热交配管由后面统一配置在前面↓热交热敏电阻、分歧管、分配器等检漏试验更加容易③ 安装后尺寸良好，从后面出管空间扩大 冷媒配管特点特点A社不可以实现后面走管提高安装、售后服务便利性 （２／４）④ 追加抽空泄压开关↓使用低压传感器,自动起动抽空泄压开关,可以缩短抽空时间ＳＷ5-3 ON：抽空泄压，OFF：通常運転⑤ 室外电脑板上的指示内容更方便维修↓数字代码和数字同时显示，追加了高压、低压 等内容，使显示项目更加充实，信息量也得到强化。
真空泵停 止原因表示，代码为No35～42 特点特点提高安装、售后服务便利性 （３／４）⑥ 室外印数基板与电脑连接（需要另配软件┏MentePC┛),可 在现场用电脑确认运转状态 对应：适用与安装了Windows Excel97以上版本系统的电脑串联端子需要USB或RS232C 接口，使用USB时，需要RS232C接口转换器 ・发生异常时的运转数据记录 发生异常时，可将异常发生前约30分钟的数据进行保存在现场将运转数据使用电脑取 出，可以很方便的帮助查找故障原因，快速维修特点特点提高安装、售后服务便利性 （４／４）⑦ 试运转数据的记录由于用电脑读取运转数据,所以写试运转报告书更加方便⑧ 试运转方法可从室外进行试运转 SW5-1 ON：試運転，OFF：通常運転可进行冷房试运转和暖房试运转 SW5-2 ON：冷房，OFF：暖房⑨ 运转检查通过SW3-5,可进行操作阀检查,不匹配检查(冷媒系统和信号线的检查),室内电子膨胀阀动作检查运转特点特点提高了售后服务的方便性和电脑连接，记录各种数据和电脑连接，记录各种数据・試運転数据取得・维修时，保留运转数据设备更新对应 以前的机器(KX2系列)的安装地角螺栓孔在机器基础部分,。
将设备更新为KX4时.不需要对地基进行变更. 设备的占地面积与以前的设备(KX2系列、10HP）的相同 1350mm并排连接放置在工程中，一部分设备进行更新时， 可不需要对别的地方作变动设备更新用的机器固定螺栓用的孔设备更新用的机器固定螺栓用的孔可靠性增强 （１／７）① 通过高、低压传感器进行冷、暖房时高、低压控制可以保证空调在比较宽的温度范围内进行运转② 過熱度制御冷房、暖房都是通过过热度控制，防止压机带液运转暖房时还进 行过冷却控制③ 单台压缩机8、10匹的压缩机由原来的 两台变为一台，可以避免由于 油量不均匀导致压缩机的故障特点特点可靠性增强 （２／７）④ 使用2台变频压缩机↓通过压缩机运转台数变化时能力段差的改善，提高了空调的舒适性↓使压缩机的运转能力均一化，防止油量不均一特点特点变速变速变速变速变速可靠性增强 （３／７）特点特点④ 使用2台变频压缩机 变频压缩机的低速启动・防止启动时油量过低，损坏压缩机定频压缩机启动时变频压缩机启动时油中泡沫多油量少 油中泡沫少油量减少少④ 使用2台变频压缩机 ・ 起动时配管应力下降各变频压缩机运转能力均一分散化・ 各压缩机的运转时间均一化（旋转），运转负荷均一化・ 压缩机开停频率下降特点特点定频压缩机起动时变频压缩机起动时可靠性增强 （４／７）可靠性增强 （５／７）特点特点⑤ 配管内径变小 ↓节省冷媒使压缩机的可靠性提高⑥ 检查运转的异常检知检查操作阀、冷媒系统与信号线的不匹配以及室内机的电子膨胀阀⑦ 通过低压传感器保护压缩机↓漏气检知的准确性提高低压控制（低压异常下降会导致频率下降）⑧ 热交换器的风速分布改善，使除霜性能得到提高可靠性增强 （６／７）⑨ 热交换器没有接触到设备的下部，而是从设备的中央部位向上安装↓对由于积雪引起热交换器冻结的情况有所改善⑩ 圧压缩机底部温度控制不仅在压缩机底部温度上升时，在下降时，也会实行控制，使运转状态达到最优化。
⑪ 后备运转万一压缩机出现故障，别的压缩机会自动继续运转特点特点可靠性增强 （７／７）⑫ 室外热交采用2个传感器 ↓除霜性能增强⑬ 压缩机回油、均油性改善⑭ 模糊控制・室内温度可以控制在±1℃以内特点特点感谢各位对MHAQ的支持！。
