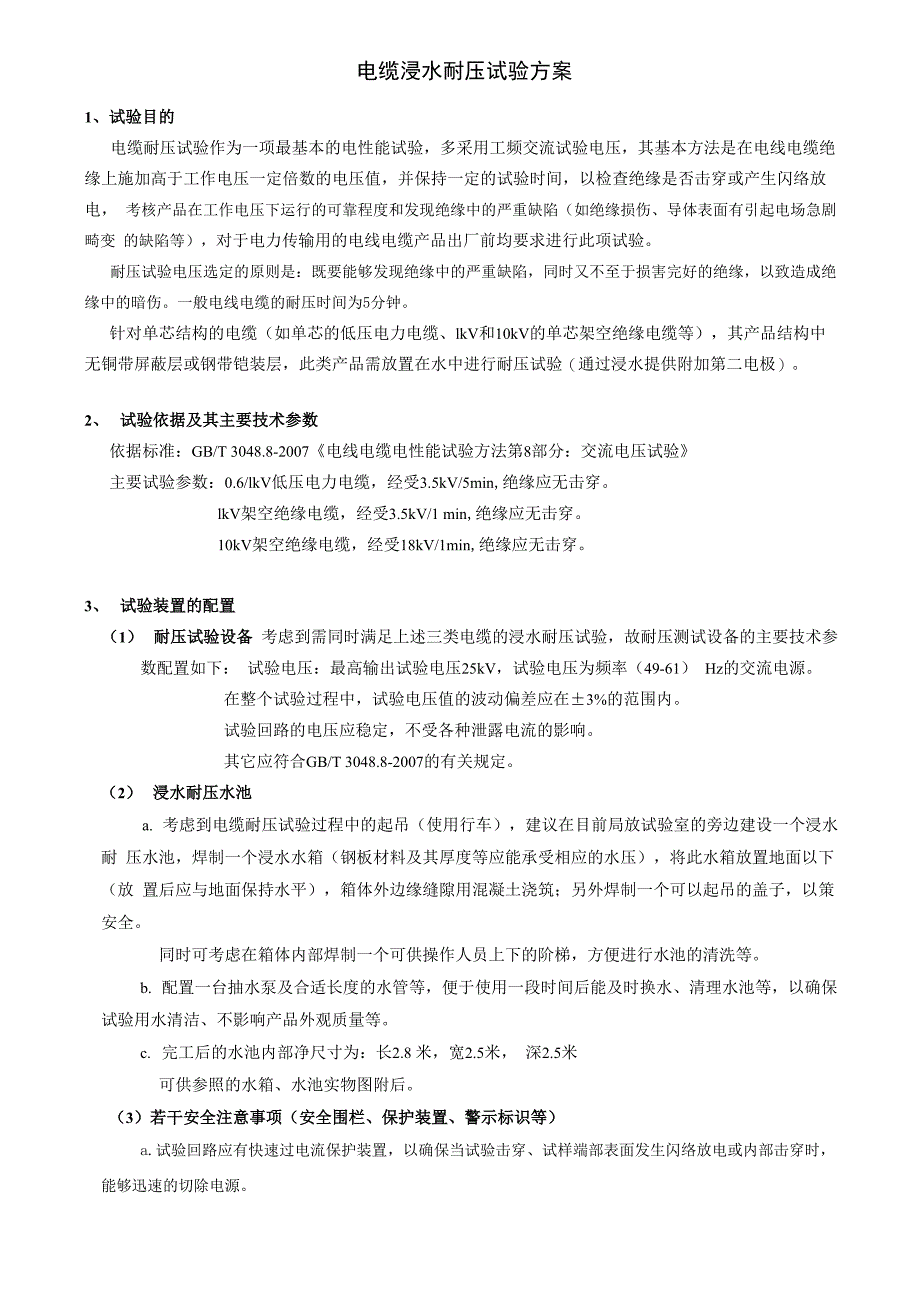

电缆浸水耐压试验方案1、试验目的电缆耐压试验作为一项最基本的电性能试验，多采用工频交流试验电压，其基本方法是在电线电缆绝 缘上施加高于工作电压一定倍数的电压值，并保持一定的试验时间，以检查绝缘是否击穿或产生闪络放电， 考核产品在工作电压下运行的可靠程度和发现绝缘中的严重缺陷（如绝缘损伤、导体表面有引起电场急剧畸变 的缺陷等），对于电力传输用的电线电缆产品出厂前均要求进行此项试验耐压试验电压选定的原则是：既要能够发现绝缘中的严重缺陷，同时又不至于损害完好的绝缘，以致造成绝 缘中的暗伤一般电线电缆的耐压时间为5分钟针对单芯结构的电缆（如单芯的低压电力电缆、lkV和10kV的单芯架空绝缘电缆等），其产品结构中无铜带屏蔽层或钢带铠装层，此类产品需放置在水中进行耐压试验（通过浸水提供附加第二电极）2、 试验依据及其主要技术参数依据标准：GB/T 3048.8-2007《电线电缆电性能试验方法第8部分：交流电压试验》主要试验参数：0.6/lkV低压电力电缆，经受3.5kV/5min,绝缘应无击穿lkV架空绝缘电缆，经受3.5kV/1 min,绝缘应无击穿10kV架空绝缘电缆，经受18kV/1min,绝缘应无击穿。
3、 试验装置的配置（1） 耐压试验设备 考虑到需同时满足上述三类电缆的浸水耐压试验，故耐压测试设备的主要技术参数配置如下： 试验电压：最高输出试验电压25kV，试验电压为频率（49-61） Hz的交流电源在整个试验过程中，试验电压值的波动偏差应在±3%的范围内试验回路的电压应稳定，不受各种泄露电流的影响其它应符合GB/T 3048.8-2007的有关规定2） 浸水耐压水池a. 考虑到电缆耐压试验过程中的起吊（使用行车），建议在目前局放试验室的旁边建设一个浸水耐 压水池，焊制一个浸水水箱（钢板材料及其厚度等应能承受相应的水压），将此水箱放置地面以下（放 置后应与地面保持水平），箱体外边缘缝隙用混凝土浇筑；另外焊制一个可以起吊的盖子，以策安全同时可考虑在箱体内部焊制一个可供操作人员上下的阶梯，方便进行水池的清洗等b. 配置一台抽水泵及合适长度的水管等，便于使用一段时间后能及时换水、清理水池等，以确保试验用水清洁、不影响产品外观质量等c. 完工后的水池内部净尺寸为：长2.8 米，宽2.5米， 深2.5米可供参照的水箱、水池实物图附后3）若干安全注意事项（安全围栏、保护装置、警示标识等）a.试验回路应有快速过电流保护装置，以确保当试验击穿、试样端部表面发生闪络放电或内部击穿时，能够迅速的切除电源。
C.试验区域所有接地系统应可靠接地，接地电阻应小于4Qd.试验区域应保持足够的安全距离，以防止发生空气放电等附：可供参照的水箱图片、完工后的浸水耐压水池图片。
