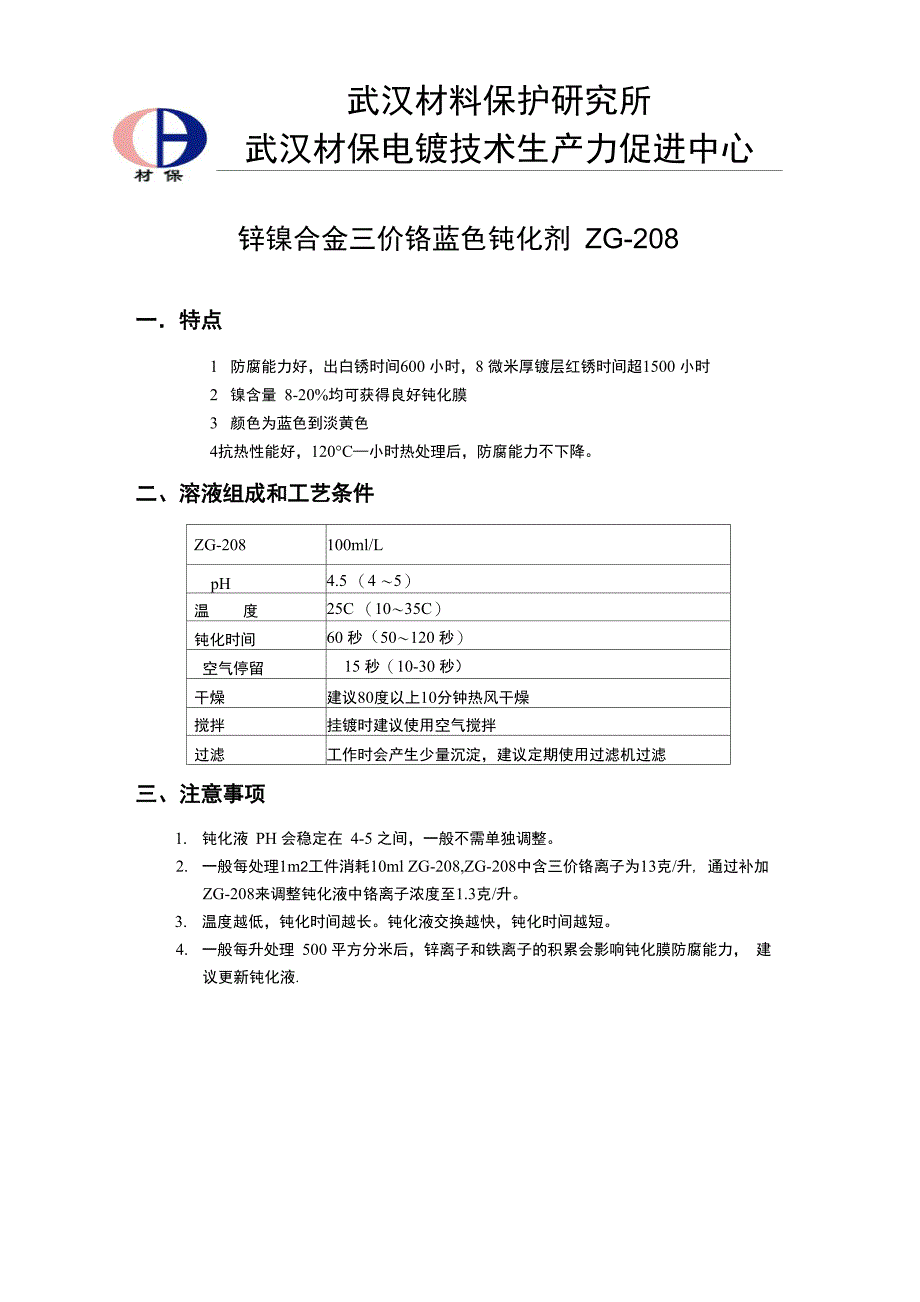

武汉材料保护研究所武汉材保电镀技术生产力促进中心锌镍合金三价铬蓝色钝化剂 ZG-208一．特点1 防腐能力好，出白锈时间600 小时，8 微米厚镀层红锈时间超1500 小时2 镍含量 8-20%均可获得良好钝化膜3 颜色为蓝色到淡黄色4抗热性能好，120°C—小时热处理后，防腐能力不下降二、溶液组成和工艺条件ZG-208100ml/LpH4.5 （4 〜5）温 度25C （10〜35C）钝化时间60 秒（50〜120 秒）空气停留15 秒（10-30 秒）干燥建议80度以上10分钟热风干燥搅拌挂镀时建议使用空气搅拌过滤工作时会产生少量沉淀，建议定期使用过滤机过滤三、注意事项1. 钝化液 PH 会稳定在 4-5 之间，一般不需单独调整2. 一般每处理1m2工件消耗10ml ZG-208,ZG-208中含三价铬离子为13克/升, 通过补加ZG-208来调整钝化液中铬离子浓度至1.3克/升3. 温度越低，钝化时间越长钝化液交换越快，钝化时间越短4. 一般每升处理 500 平方分米后，锌离子和铁离子的积累会影响钝化膜防腐能力， 建议更新钝化液.。
