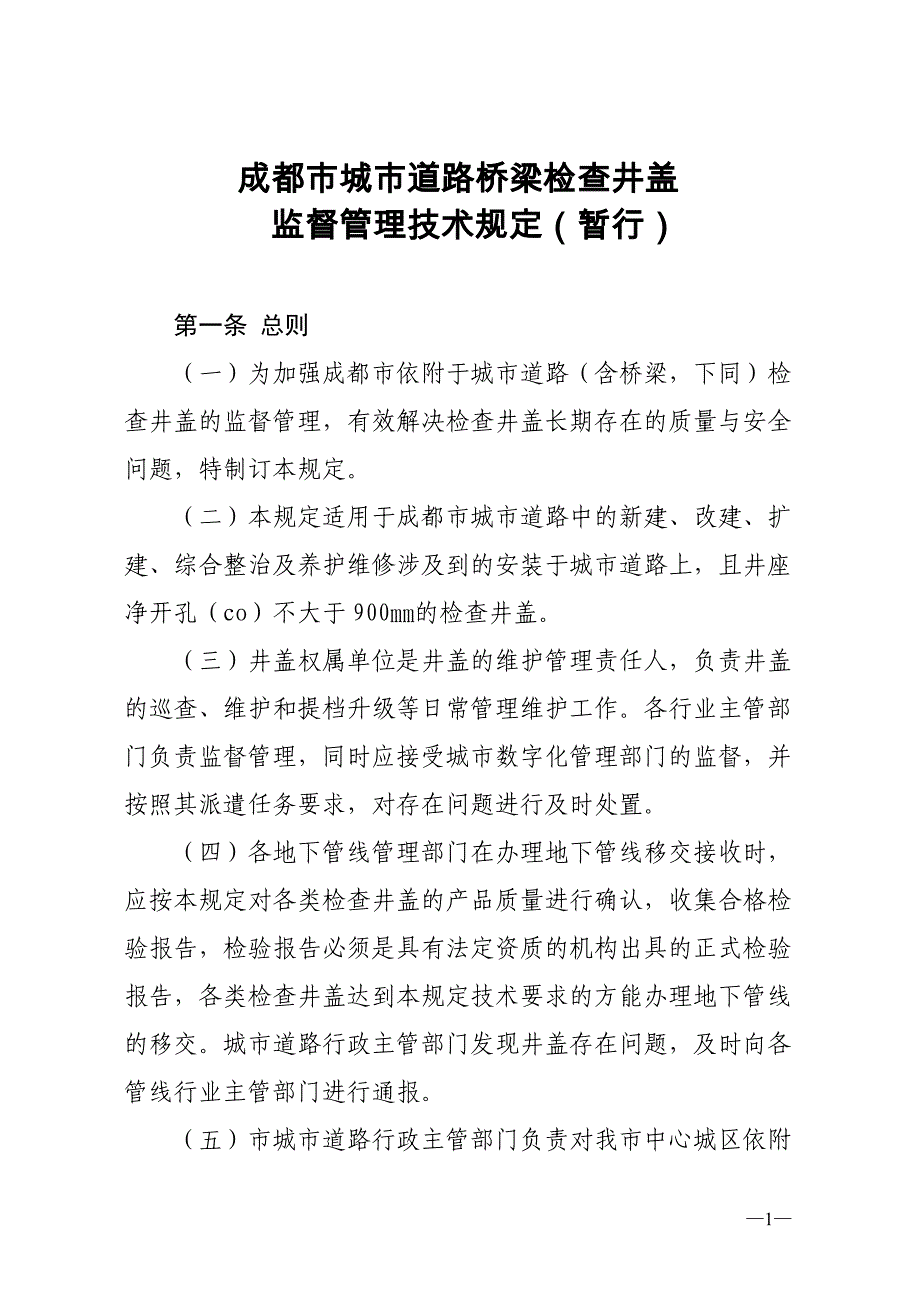

—1—成都市城市道路成都市城市道路桥桥梁梁检查检查井盖井盖监监督管理技督管理技术规术规定（定（暂暂行）行）第一条 总则（一）为加强成都市依附于城市道路（含桥梁，下同）检查井盖的监督管理，有效解决检查井盖长期存在的质量与安全问题，特制订本规定二）本规定适用于成都市城市道路中的新建、改建、扩建、综合整治及养护维修涉及到的安装于城市道路上，且井座净开孔（co）不大于 900㎜的检查井盖三）井盖权属单位是井盖的维护管理责任人，负责井盖的巡查、维护和提档升级等日常管理维护工作各行业主管部门负责监督管理，同时应接受城市数字化管理部门的监督，并按照其派遣任务要求，对存在问题进行及时处置四）各地下管线管理部门在办理地下管线移交接收时，应按本规定对各类检查井盖的产品质量进行确认，收集合格检验报告，检验报告必须是具有法定资质的机构出具的正式检验报告，各类检查井盖达到本规定技术要求的方能办理地下管线的移交城市道路行政主管部门发现井盖存在问题，及时向各管线行业主管部门进行通报五）市城市道路行政主管部门负责对我市中心城区依附—2—于城市道路的检查井盖的供应方实施登记管理，对检查井盖的使用情况进行定期公示第二条 检查井盖技术要求（一）基本要求依附于城市道路设置的检查井盖应具备国家相关标准规定的承载能力及耐久性，同时，还应具有防盗、防沉降、防响动的性能。
原则上车行道上检查井盖应采用球墨铸铁材料，人行道及绿化带检查井盖可采用高分子材料及钢纤维砼等材料国家有其它强制性规定按其规定执行，本规定重点是对车行道的检查井盖进行规范二）材质1.采用球墨铸铁的可调式防沉降检查井盖材料须符合国标QT500-7 的要求，球化率大于 90% 2.防震响橡胶垫圈应具有较好的耐磨损、耐腐蚀、耐油、耐候性垫圈应确保在 10 年内不脱落、不老化失效，符合使用要求三）外观1.检查井盖外表面应光洁，花纹、标记及字标清晰无缺损，无多余部分、无毛刺、无锋利边缘、无曲翘变形、无龟裂，不得有裂纹或影响产品性能的冷隔、鼓包、砂眼等缺陷，不得补焊—3—2.框与盖闭合后，顶部应平齐，盖接触面、框支承面以及防震响橡胶垫圈表面应平整、光滑球墨铸铁框与盖应为相同牌号的材料和铸造工艺制造3.井盖接触面与支座支承面应进行机加工，保证井盖与支座接触平稳加工表面粗糙度及平面度公差满足国家相关标准要求4.井盖与支座装配结构尺寸应符合 GB/T6414 的要求其公差等级应不低于 GB/T 6414—1999 CT10 的规定并保证同型号检查井盖的井盖与支座可互换四）尺寸1.检查井盖表面应有防滑花纹，D400、E600、F900 的高度为 3mm～8mm，凹凸部分面积与整个面积相比不应小于 10%，不应大于 70%。
凸起部分宜以长条形为主2.铰接井盖仰角不应小于 100○3.嵌入深度 ≥50mm当检查井盖设有锁定装置时，井盖的嵌入深度可不受该条的限制4.井盖关闭后与井框之间允许高差范围±1.5mm5.1 件总间隙 ≤6mm6.井座支承面宽度 ≥24mm7.井座净开孔（co）人孔净开孔直径不应小于 600mm用于我市城市道路上的—4—圆形检查井盖，除有特殊要求的电力、通讯井盖可采用井座净开孔直径 780mm 外，其它检查井盖原则上均采用井座净开孔直径 680mm五）构造要求1.防沉降球墨铸铁检查井盖须具有法兰式上盘面结构，通过承插方式和路面结合，具备一定的高度调节的功能2.法兰盘面外边缘须设一定反扣结构，使井座能与路面紧密结合为一体，不易产生滑动图 1 法兰盘面反扣3.井盖底面须铸有一体铸造成型的三条刚性弹簧臂的弹性锁定装置，当井盖闭合时可使之与支座紧扣，防止井盖脱离支座4.支座支撑面须设置开口处比底面窄的“梯形”凹槽并采用镶嵌式安装硫化氯丁橡胶条于其中，氯丁胶套横截面呈“梯形” ，垫圈需高出槽口5.井盖边缘须有 4 个及以上限位凸块，限位凸块与支座侧壁紧密接触，防止井盖水平移动，井盖板闭合后不得有晃动。
反扣—5—图 2 限位凸块6.井盖应采用内置式铰链或其他可靠结构进行防盗，若采用内置式铰链进行防盗，其铰链轴应采用不锈钢材料且直径不小于 14mm六）承载能力位于机动车道的检查井盖的承载能力等级不低于 D400，试验载荷应符合表 1 规定，允许残留变形≤（1/500）×CO试验方法参照 GB/T 23858－2009 中相关规定进行表 1 井盖试验荷载载荷等级类型D400E600F900试验荷载 F（kN）（保持 30 秒，未出现使用功能的损失）400600900（七）试验方法参照 GB/T 23858－2009 中相关规定进行八）外观标识1.每套检查井盖必须具有以下清晰永久性标志（如下图）：a 检查井盖类型标志（用中文字体注明，如“雨水” 、 “污水” ） ； b 承载等级标志（如“D400” ） 、净开孔直径； —6—c 制造厂名或商标； d 执行标准、生产年份（注明生产的年份和月份） 2.检查井盖井座内壁固定“城市检查井盖铭牌” ，铭牌基本内容示例如图铭牌采用厚 1mm，大小为 30mm×60mm 的铝质板，腐蚀工艺加工处凹凸字样、颜色为红底黑字在铭牌左上角开一直径约 3mm 的小孔，方便悬挂。
可用塑料扎线带或细钢丝绳将铭牌串过小孔，并用强力胶水固定于井座内壁下方3.有条件的检查井盖铭牌，可采用内置芯片或者条码铭牌记载相关信息，信息应包含以上基本内容图 3 井盖标识示例说明：说明：1、除上、除上 面所提及的注面所提及的注 意事项外，意事项外， 井井 盖外表制作样盖外表制作样 式标准均不变式标准均不变2、未尽、未尽 事宜按照相关事宜按照相关 规范执行规范执行厂商标志生产年份月份井盖类别承重型号、净开孔直径开启标志承重型号—7—图 4 检查井铭牌示意图第三条 安装要求（一）换安1.旧井盖的切边、凿除（1）对井框下沉情况，其最小切割范围为半径 0.75m的圆形或边长 1.5m 的正方形，其破碎深度在最小切割范围内原则上不小于 13cm2）对井框及其井周路面均下沉情况，其切边范围应根据现场情况扩大切凿的面积，确保井周与原路面的顺接其破碎深度在最小切割范围内原则上不小于 13cm当原路面为多层沥青砼结构时，以完全清除旧沥青砼结构层为宜，其余扩大切凿部分的凿除深度不小于 5cm2.调节环安装根据路面的高度，必要时拆除井筒顶部砌砖，将混凝土调节环（5cm）固定在井筒顶部，确保混凝土调节环顶面与路面高差为 12～16cm。
调节环采用 1:2 砂浆粘结，砂浆厚度不得超过 2cm3.内模安装及沥青回填、压实（1）内模安装就位（高于路面约 2cm）后，确保内膜底面处于调节环内2）采用热拌沥青砼逐层回填并压实，各工作面须涂—8—刷粘结油采用的沥青砼最大公称粒径不大于 20mm，最上面一层宜为 5cm 左右细粒式沥青混凝土3）每层回填沥青厚度 5～8cm 为宜各层回填沥青砼必须先采用小型夯机夯实，检查井盖安装后再采用振动压路机碾压密实，保证沥青混凝土对井座形成有效握裹4.井框盖安装（1）井盖与周边路面顶面高差应控制在 ±5mm 之间2）所有塞在开启口、铰链及透气孔中的沥青必须要被全部清理干净，以保证井盖日后正常的使用二）新建道路检查井盖安装参照上述 2～4 执行第四条 供货及采购（一）厂家保证凡用于我市城市道路的检查井盖，供货单位应严格按照本规定及国家相关标准提供合格产品二）采购方保证井盖使用单位采购的检查井盖应满足本规定要求及国家相关标准，不得采购或使用质量低劣的检查井盖第五条 登记管理在我市城市道路使用的可调式防沉降检查井盖，其供货厂家应在供货前，将厂家的相关信息向 市建设行政主管部—9—门备案，同时向 市城市道路行政主管部门进行登记， 以便明确责任主体。
市建设行政主管部门和 市城市道路行政主管部门将定期公示备案登记厂家及井盖使用情况 我市政府投资项目原则上不得采用未经登记的供应方的检查井盖凡在我市供应假冒伪劣可调式防沉降检查井盖的，市城市道路行政主管部门将会同建设等相关部门采用通报、曝光及市场禁入等手段予以清理本规定自 2012 年 9 月 1 日实施，有效期为 5 年。
