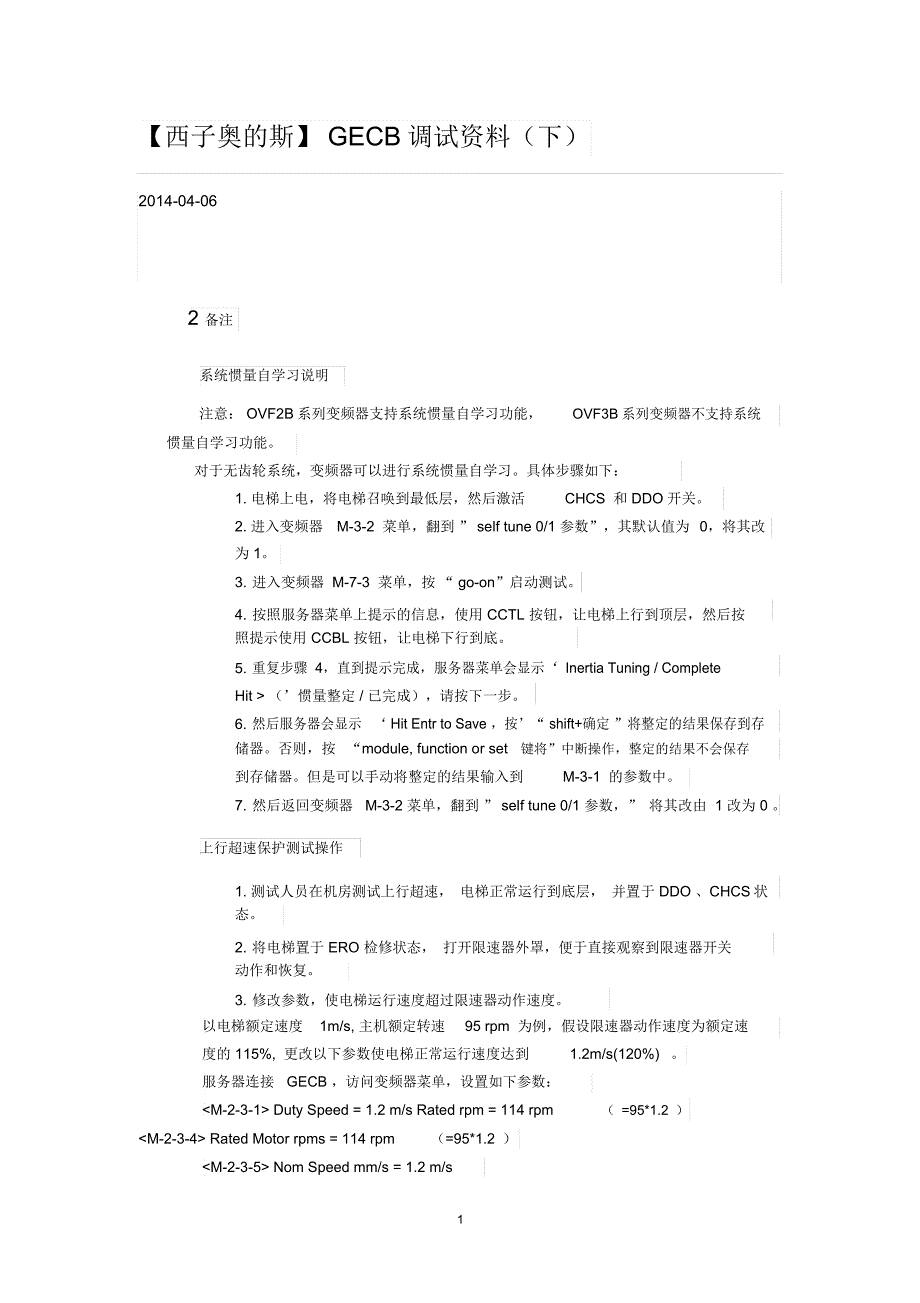

西子奥的斯】 GECB调试资料（下）2014-04-062 备注系统惯量自学习说明注意： OVF2B系列变频器支持系统惯量自学习功能， OVF3B系列变频器不支持系统惯量自学习功能对于无齿轮系统，变频器可以进行系统惯量自学习具体步骤如下：1. 电梯上电，将电梯召唤到最低层，然后激活 CHCS 和 DDO 开关2. 进入变频器 M-3-2 菜单，翻到 ” self tune 0/1 参数”，其默认值为 0，将其改为 13. 进入变频器 M-7-3 菜单，按 “ go-on”启动测试4. 按照服务器菜单上提示的信息，使用 CCTL 按钮，让电梯上行到顶层，然后按照提示使用 CCBL 按钮，让电梯下行到底5.重复步骤 4，直到提示完成，服务器菜单会显示‘ Inertia Tuning / CompleteHit > （’惯量整定 / 已完成），请按下一步6.然后服务器会显示 ‘ Hit Entr to Save ，按’“ shift+确定 ”将整定的结果保存到存储器否则，按 “module, function or set 键将”中断操作，整定的结果不会保存到存储器但是可以手动将整定的结果输入到 M-3-1 的参数中。
7. 然后返回变频器 M-3-2 菜单，翻到 ” self tune 0/1 参数，” 将其改由 1 改为 0 上行超速保护测试操作1. 测试人员在机房测试上行超速， 电梯正常运行到底层， 并置于 DDO 、CHCS状态2. 将电梯置于 ERO 检修状态， 打开限速器外罩，便于直接观察到限速器开关动作和恢复3. 修改参数，使电梯运行速度超过限速器动作速度以电梯额定速度 1m/s, 主机额定转速 95 rpm 为例，假设限速器动作速度为额定速度的 115%, 更改以下参数使电梯正常运行速度达到 1.2m/s(120%) 服务器连接 GECB ，访问变频器菜单，设置如下参数： Duty Speed = 1.2 m/s Rated rpm = 114 rpm （ =95*1.2 ） Rated Motor rpms = 114 rpm （=95*1.2 ） Nom Speed mm/s = 1.2 m/s1服务器访问 GECB 菜单，确认： CR-DIR =0 （电梯向下复位）4. 上下检修运行电梯，确认检修运行正常后，将电梯停在脱离 1LS 区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。
5. 用服务器操作 GECB ，开始电梯上行超速测试（ 1 次）注意：输入运行的指令楼层可以达到限速器动作速度即可，建议输入楼层如下：额定电梯为1.0m/s的电梯，输入指令楼层应低于或等于（N-1 ） N 为顶层楼层额定电梯为1.5~1.75m/s 的电梯，输入指令楼层应低于或等于（N-2 ） N 为顶层楼层额定电梯为2.0m/s的电梯，输入指令楼层应低于或等于（N-5 ） N 为顶层楼层额定电梯为2.5m/s的电梯，输入指令楼层应低于或等于（N-10 ） N 为顶层楼层6. 完成测试后，将电梯置于 ERO 检修状态，恢复参数设置，并进行必要的检查，确保电梯正常运行7. 如有多次测试的需要，请重复上述步骤3 常见问题处理3.1 GECB电源不正常当 GECB 输入电源均正常，但是无电源指示、无输出、无服务器通讯等现象时，请先检查 GECB 板上 F1~F6 保险丝是否完好3.2 M1-3-3-1 Enable 中只能设置到 16 或 32 个楼层M1-3-1-1-10 TEST 中 EN-CRT 参数设置：0：最大 16 楼层1：最大 32 楼层2：最大 100 楼层超过 32 楼层时，第 33 层的召唤 I/O 地址从 I/O 口 3032 开始进行设置：3032~3099 ： CB/CTTL32~CB/CTTL993132~3199 ： RCB/RCTTL32~RCB/RCTTL993232~3299 ： UHB/UHTTL32~UHB/UHTTL993332~3399 ： HB/HTTL32~HB/HTTL993342~3499： EHC/ETTL32~EHC/ETTL993500 开始为残疾人操纵箱 I/O 地址，同样按上面规律排列。
3.3 ADO－提前开门功能不工作检查软件版本是否未进行过更新， 软件 G1630780CAA 软件 ADO 功能存在问题 注意： G1630780CAA 软件升级为其他版本有存在损坏 GECB 的风险，请联系工厂提供支持！3.4 RLV－再平层功能不工作1. 检查变频器称重参数 “ Load Weigh Type 是”不是设置为 0 了 “ Load WeighType=0”不允许执行再平层运行，防止开门溜车22. 检查门旁路电路工作是否正常，当开启 ADO/RLV 功能后，在平层开门过程中，DFC 指示灯正常应该点亮，说明门旁路电路工作正常3.5 DZ in NST 故障通常发生在 GECB 参数 “DRV-TYP=0” 的情况下GECB+OTIS Regen 变频器系统要求： DRV-TYP=1GECB+MCBC+ 非 OTIS 变频器系统要求： DRV-TYP=03.6 ERO检修端站限位问题在 GECB+OTIS REGEN 变频器系统中， GECB 参数 DRV-TYP 应设置为 1在较新的 GECB 软件中，当 DRV-TYP=1 时，取消了 ERO 检修端站限位功能，即使ERO-TYP=1 ，也不能实现端站限位。
更改原因是在梯速较高，强减里有两个楼层的情况时，端站限位会导致电梯在强减内第一个楼层就停车， 不能开到端站 而且 ERO是机房检修，无端站限位符合安全标准3.7 SE - Fault 故障如果持续报 SE-Fault,1. 检查 SW6 是否在 “ on的”位置；2. 在 SW6 “ on”的情况下，检查在平层关门状态下 LVC 继电器下方的指示灯是否点亮，点亮说明 LVC 继电器工作正常；3. 更换 GECB 板时，如果插拔 WAGO 插件力量过大，引起 GECB 板变形，可导致元器件脱焊，常见情况为 R133 电阻（ 1LV/2LV 继电器中间）接触不良引起 LVC 继电器不工作，用硬物压 R133 电阻或短接 R133 电阻两端可判断是否为该问题；如果是偶尔有 SE-Fault, 检查 1LV ， 2LV 光电检测点之间的距离是否是30mm ；特殊情况的 SE-Fault: 只有一只平层光电时通常使用一只平层光电的系统应使用件号为 LJ3 或 ABG3/ABG4 的 GECB 板如果使用 LJ1/LJ2/ABG1/ABG2/ABG5/ABG6 的 GECB 板配一只平层光电，应注意设置以下参数：EN-ADO=0 ； EN-RLV=0 ；EN-ABL=0 ； DZ-TYP=0 ；“ SW6” on； “ SW7” “ SW8” off 故障现象： GECB 板报 “DLM"故障；原因：在开门过程中发现门锁被短接时报此故障；故障排除： 1. 排查门锁及回路是否短接，如短接则恢复为正确的状态；2. 如果楼层位置没有丢失，电梯会自动到故障楼层重新尝试开关门，如果开关门正常，则故障清除；3. 如果楼层位置丢失，只能通过DCS自学习清除该故障。
板自学习成功后， DCS 运行到顶层还是显示 DCS 运行；原因： DCS 运行不成功， GECB 不允许正常运行；故障排除： 1. 检查 DCS 学习时楼层是否正确，是否有 DCS 运行时门锁没有断开；32. 由于安装参数设置和 I/O 设置不正确导致 DCS 学习不成功， 方法是初始化 GECB 安装参数和 I/O 参数后重新进行 DCS 运行板报 0204 TCI/ERO on 故障，正常灯闪烁，需要 ERO-- 检修 — 正常复位；原因： TCI/ERO 被人为动作过，或安全回路电源端到 ERO 的检测点有断电后又自动复位，TCI 的检测 I/O 地址或硬件不正常；故障排除： 1. 检查并确认 TCI/ERO 开关是否可靠；2. 检查安全回路电源端到 ERO 的检测点有断电后又自动复位现象， 特别是相序检测是否可靠；3. 检查 TCI 的检测 I/O 地址或硬件是否正常，轿厢 C-LINK 通讯线和通讯电源是否正常板报 208 Bus Cap Fail 故障，需要断电复位；原因：；直流母线电压过低，可能为直流母线电容故障故障排除： 1. 检查并确认电源输入电压波动是否过大和输出电压是否波动过大；2. 变频器使用时间是否过长（一般超过5 年直流电容才可能需要更换直流母线电容）；3. 检查“ Ploss Thr pre %” , “Ploss Thr idle % ” , and “ Ploss Thr run %”，根据工地实际电压情况做相应修改。
13. 8 GECB 板 DOL/DOB 长亮，需要用万用表测量 F3/F4 的串行通讯保险丝是否正常4 特殊功能设置4.1 HBDOB功能说明：厅外召唤具有和轿内 DOB 相同的功能参数设置： M1-3-1-2 OCSS DOC=254M1-3-1-2 OCSS HBDOB-T 设置延时开门时间注：软件为 DAH 及以上版本支持4.2 开门泊梯功能说明：电梯泊梯时保持开门状态参数设置： M1-3-3-2 Cut_Call Op 对应的位设置为 1 4.3 实时时钟功能目前 GECB 软件暂不支持通过内部时钟实现 MIT/MOT 早高峰 /晚高峰功能，需外加时间继电器实现支持该功能的 GECB 软件还在开发中目前支持内部时钟实现的功能有：ACP （定时打开防犯罪功能）PKS （定时锁梯功能）SHO （定时打开 Shabat 运行模式）CCO （定时关闭轿内召唤功能）HCO （定时关闭厅外召唤功能）4相关时钟参数设置： M1-3-1-11 TIME 中 TFA1-OP 、 TFA1-TYP 、 TFA1-SHR 、 TFA1-SMI 、TFA1-SMI 、TFA-HER 、TFA1-EMI 、TFA1-WEK ；TFA2-OP 、 （详见参数表说明）。
