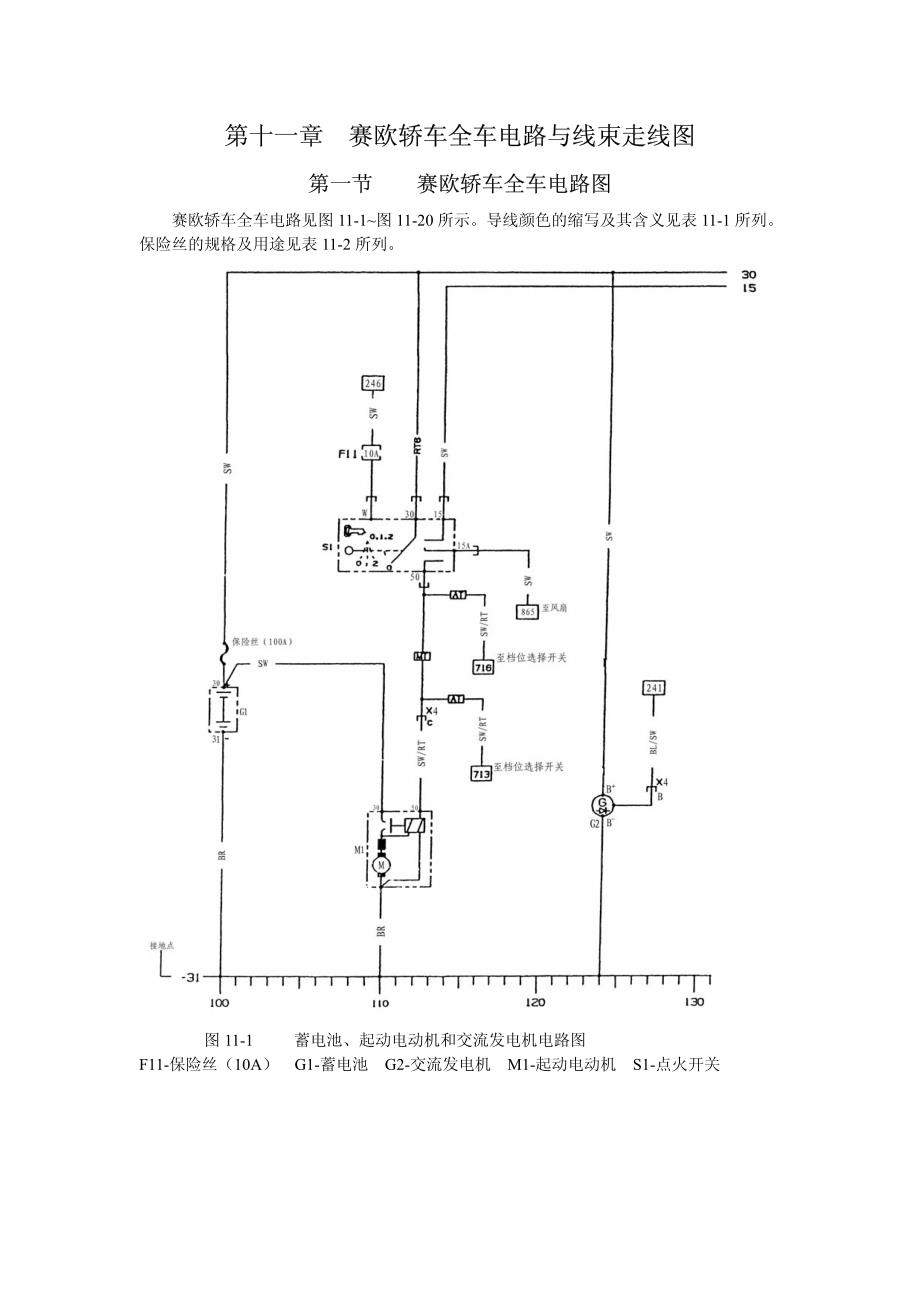

第十一章第十一章 赛欧轿车全车电路与线束走线图赛欧轿车全车电路与线束走线图 第一节第一节 赛欧轿车全车电路图赛欧轿车全车电路图 赛欧轿车全车电路见图 11-1~图 11-20 所示导线颜色的缩写及其含义见表 11-1 所列 保险丝的规格及用途见表 11-2 所列 图 11-1 蓄电池、起动电动机和交流发电机电路图 F11-保险丝（10A） G1-蓄电池 G2-交流发电机 M1-起动电动机 S1-点火开关 图 11-2 发动机控制模块（用于中国型汽车）电路图（一） F19-保险丝（15A） K57-发动机控制模块（用于中国型汽车） L2-点火线圈 M68-怠速 空气步进电机 P23-进气歧管绝对压力（MAP）传感器 P30-发动机冷却液温度传感器 P31- 进气温度（MAT）传感器 P33-氧传感器 P34-节气门电位计 P35-曲轴位置传感器 P48-爆震控制传感器 Y34-曲轴箱通风电磁阀 图 11-2 发动机控制模块（用于中国型汽车）电路图（二） F20-保险丝 （20A） K58-汽油泵继电器 M21-汽油泵 P31-进气温度 （MAT） 传感器 P34- 节气门电位计 Y7-喷油器 图 11-3 仪表系统电路图 F17-保险丝（10A） F25-保险丝（10A） E11-仪表板灯 H3-左转向信号指示灯 H4-机 油压力故障指示灯 H5-停车系统指示灯 H7-充电指示指示灯 H8-仪表板远光指示灯 H15-燃油储量指示灯 H22-右转向信号指示灯 H23-安全气囊故障指示灯 H28-ABS 故障 指示灯 H30-发动机故障指示灯 H42-自动变速器故障指示灯 P1-燃油表 P2-水温旨示 器 P4-燃油量传感器 P5-水温传感器 P7-发动机转速表 P8-车速传感器 S2.3-仪表背 景光度调节器 S11-制动液液面开关 S13-驻车制动开关 S14-机油压力开关 V1-制动系 统灯测试二极管 图 11-4 收音机/CD 机系统电路图 H1-收音机配 CD H37-左前扬声器 H38-右前扬声器 H39-左后扬声器 H40-右后扬声器 H52-左前高音喇叭 H53-右前高音喇叭 U17-天线、放大器 图 11-5 停车灯、尾灯与前大灯（近光与远光）电路图 F8-保险丝（10A） F10-保险丝（10A） F12-保险丝（10A） F17-保险丝（10A） F23- 保险丝（10A） F25-保险丝（10A） F27-保险丝（10A） E1-左停车灯 E2-左尾灯 E3- 牌照灯 E4-右停车灯 E5-右尾灯 E7-左远光灯 E8-右远光灯 E9-左近光灯 E10-右近 光灯 S2.1-灯光开关 S5. 2-低大灯开关 图 11-6 刹车灯、转向信号灯和危险灯电路图 F1-保险丝（15A） F21-保险丝（15A） H8-危险报警灯 H9-左刹车灯 H10-右刹车灯 H11-左前转向信号灯 H12-左后转向信号灯 H13-右前转向信号灯 H14-右后转向信号灯 H16-高位刹车灯 H33-左转向备用信号灯 H34-左转向备用信号灯 K10-闪烁控制单元 S5.3-转向信号开关 S8-刹车灯开关 S52-危险报警开关 图 11-7 内灯与雾灯电路图 E13-行李箱灯 E14-乘客室灯 E20-左雾灯 E21-右雾灯 E24-左后雾灯 E27-乘客室阅 读灯 E39-右后雾灯 F8-保险丝（20A） F9-保险丝（10A） K5-雾灯继电器 K89-后雾 灯继电器 S2.2-乘客室灯开关 S15-行李箱灯开关 S17-副驾驶员门接触开关 S21-雾灯 开关 S22-后雾灯开关 S31-左后门接触开关 S32-右后门接触开关 S47-驾驶员门接触 开关 图 11-8 倒车灯电路图 E17-左倒车灯 E18-右倒车灯 F18-保险丝（20A） S7-倒车灯开关 图 11-9 中央锁死系统电路图 F1-保险丝（20A） F4-保险丝（10A） F13-保险丝（20A） K37-中央锁死系统控制单元 M18-驾驶员门中央锁死系统电动机 M19-左后乘客室门中央锁死系统电动机 M20-右后乘 客室门中央锁死系统电动机 M32-副驾驶员门中央锁死系统电动机 M37-行李箱门中央锁 死系统电动机 M60-车箱后挡板中央锁死系统电动机 S41-驾驶员门中央锁死系统开关 S42-副驾驶员门中央锁死系统开关 图 11-10 喇叭电路图 F4-保险丝（10A） H2-喇叭 K18-喇叭、安全气囊继电器 S64-喇叭开关 U20-接触单元 总成 图 11-11 安全气囊电路图 K31-安全气囊控制单元 U20-接触单元总成 U21-驾驶员侧安全气囊总成 U22-副驾驶员 侧安全气囊总成 图 11-12 后窗加热器 F17-保险丝（10A） F3-保险丝（10A） E19-后窗加热器 K1-后窗加热器继电器 图 11-13 手套箱灯电路图 E15-手套箱灯 F14-保险丝（10A） 图 11-14 车窗升降器 F17-保险丝（10A） F24-保险丝（10A） F28-保险丝（30A） M15-右前乘客车窗升降 器电机 M47-驾驶员座车窗升降器电机 S78-车窗升降器开关 S37.1-驾驶员座车窗升降 器开关 S37.2-右前乘客车窗升降器开关 图 11-15 刮水器/点烟器电路图 F18-保险丝（20A） K8-刮水器继电器 K30-后窗刮水器继电器 M2-前刮水器电机 M8- 后窗刮水器电机 M55-前后洗窗喷水电机 S9.2-前刮水器开关 S9.5-后窗刮水器及洗窗喷 水电机开关 图 11-16 防抱死制动系统电路图 F4-保险丝（10A） P17-左前速度传感器 P18-右前速度传感器 P19-左后速度传感器 P20-右后速度传感器 K117-备用控制单元 U4-ABS 控制单元 图 11-17 自动变速器控制模块电路图 K85-自动变速器控制模块 P48-自动变速器输出轴转速传感器 S10-档位选择开关 F2-保 险丝（10A） F5-保险丝（10A） P45-自动变速器输入轴转速传感器 S104-超车强迫降 档开关 S105-雪地起步开关 S106-经济模式/运动模式转换开关 U13-阀体 Y47-换档电 磁开锁装置 S84-换档杆开锁开关 图 11-18 空调系统电路图（一） F15-空调保险丝（30A） K6-空调继电器 K7-空调鼓风机继电器 M10-空调鼓风机电机 S24-鼓风机开关 图 11-19 空调系统电路图（二） S20.1-压力开关总成 S20.2-压力开关总成 S101-空调开关总成 Y1-空调压缩机电磁离合 器 Y14-致冷剂电磁阀 S130-恒温开关 图 11-20 空调系统电路图（三） F7-保险丝（30A） K51-散热器鼓风机继电器 K52-散热器鼓风机继电器 K70-散热器鼓 风机继电器 M4-散热器鼓风机电机 S20.3-压力开关总成 K26-散热器鼓风机继电器 表 11-1 导线颜色缩写 图示导线颜色 导线颜色 图示导线颜色 导线颜色 BL 蓝色 GR 灰色 BR 褐色 RT 红色 GE 黄色 SW 黑色 GN 绿色 VI 紫色 WS 白色 表 11-2 保险丝规格及用途 供应线 保险丝号 额定电流 用途 30 F1 15A 危险警告灯、危险警告信号装置 30 F2 10A TCM 30 F3 25A 后除雾器 30 F4 10A 行李箱灯、驾驶员侧和乘客侧的阅读灯、收音机、天线放大 器和喇叭 15 F5 10A TCM 信号装置 30 F6 10A 左右侧后雾灯 30 F7 30A 高速散热风扇 30 F8 10A 左侧停车灯、左侧尾灯 30 F9 20A 左侧与右侧前雾灯、后雾灯控制继电器线圈 30 F10 10A 左侧远光灯 W F11 10A 收音机 30 F12 10A 左侧近光灯 30 F13 20A 中央锁死系统 30 F15 最大 30A 鼓风机电机、鼓风机电机高速控制继电器线圈、空调温度保 护电路继电器线圈、空调压缩机电磁离合器 15 F16 20A 刮水器与清洗系统 15 F17 10A 信息灯、手套箱灯、后除雾器控制继电器线圈、冷却风扇控 制继电器线圈 15 F18 20A 左侧与右侧备用灯、点烟器、TCM 倒档信号输入 15 F19 15A ECM 15 F20 30A 空调开关控制继电器线圈、散热器与冷凝器风扇或仅冷凝器 风扇高速 15 F21 15A 制动灯、高位中央制动灯、防抱死制动系统信号输入、转弯 信号信号装置、左侧或右侧转弯信号、TCM 制动信号输入 15 F22 10A 防抱死制动系统 30 F23 10A 右侧驻车灯、右侧尾灯、车牌灯、电磁离合器、收音机照明、 前雾灯控制继电器线圈 15 F24 10A 车窗升降器方向控制装置、车窗升降器信号装置 30 F25 10A 右侧远光、远光信号装置 30 F26 20A ECM、燃油泵 30 F27 10A 右侧近光 30 F28 30A 车窗升降机电机 第二节第二节 赛欧轿车线束走线图赛欧轿车线束走线图 赛欧轿车线束走线图及其连接端子图见图 11-21~图 11-56 所示。
连接端的位置见表 11-3 所示，连接端子及其功能见表 11-4~表 11-15 所示 图 11-21 保险丝与继电器盒的位置 1-保险丝与继电器盒 Ⅰ-空调节温器继电器（03447012） Ⅱ-转向信号/危险报警灯继电器（90055543） Ⅲ- 后窗刮水器电机继电器（90240092） Ⅳ-挡风玻璃刮水器电机继电器（9069864） Ⅴ-后 窗除雾器继电器（03447012） Ⅵ-空 Ⅶ-雾灯继电器（90229206） Ⅷ-后雾灯继电器 （904114477） Ⅸ-空 Ⅹ-诊断连接器 Ⅺ-空调节温器继电器（03447012） Ⅻ-空 XⅢ-喇叭继电器（03447012） 图 11-22 蓄电池电缆与蓄电池 1-至蓄电池的仪表板线束 2-蓄电池正极电缆 3-蓄电池 4-至发动机的蓄电池负极电缆 5-至车体的蓄电池负极电缆 图 11-23 蓄电池电缆走线 1-至车体的蓄电池负极电缆 2-驾驶室隔板总成 3-起动机线束 4-至发动机的蓄电池负极 电缆 5-右前轮壳 图 11-24 发动机线束走线 1-发动机线束 2-蓄电池 图 11-25 发动机室中的起动线束走线 1-交流发电机 2-起动机线束 3-蓄电池电缆总成（负极） 4-机油压力传感器 5-起动机 图 11-26 发动机室中的前车体线束走线 1-前大灯连接（LH） 2-喇叭连接 3-雾灯连接 4-前车体连接 5-空调压力开关连接 6- 冷凝器总成风扇电机连接 7-前大灯连接（RH） 图 11-27 发动机室中的发动机线束走线 1-怠速传感器连接 2-车内空气温度传感器连接 3-1 缸喷油器连接 4-MAP 传感器连接 5-曲轴箱通风电磁阀连接 6-2 缸喷油器连接 7-3 缸喷油器连接 8-4 缸喷油器连接 9-发 动机冷却液温度传感器连接 10-发动机线束接地端 11-发动机线束 12-接地点 图 11-28 发动机室的连接端 X2、X4 和 X10 1-起动机与仪表板线束之间的连接端 X4。
