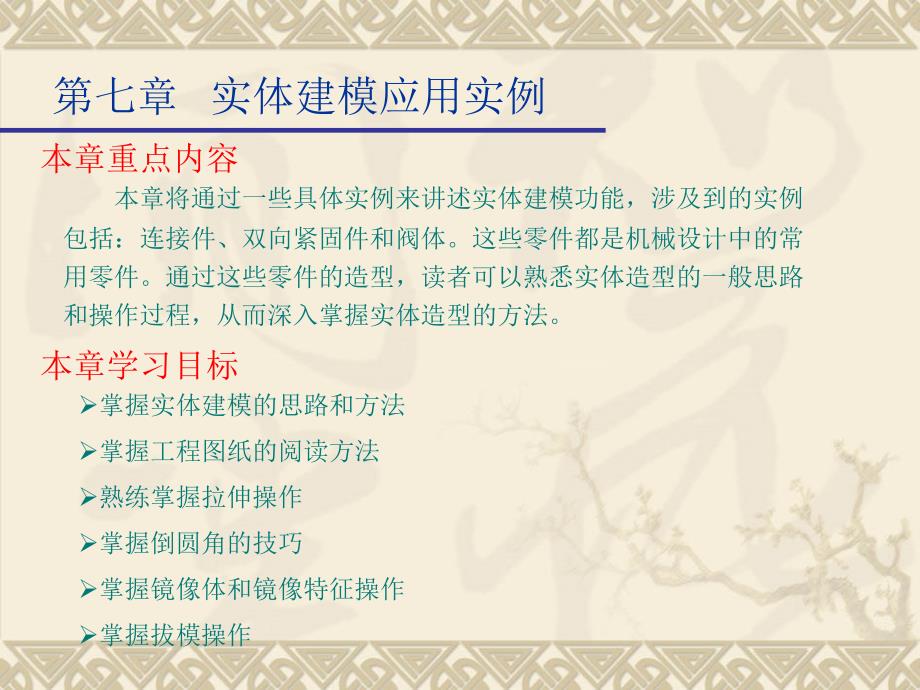

本章重点内容第七章 实体建模应用实例 本章将通过一些具体实例来讲述实体建模功能，涉及到的实例包括：连接件、双向紧固件和阀体这些零件都是机械设计中的常用零件通过这些零件的造型，读者可以熟悉实体造型的一般思路和操作过程，从而深入掌握实体造型的方法 本章学习目标Ø掌握实体建模的思路和方法 Ø掌握工程图纸的阅读方法 Ø熟练掌握拉伸操作 Ø掌握倒圆角的技巧 Ø掌握镜像体和镜像特征操作 Ø掌握拔模操作 7.1 实例一：连接件 本例将设计的零件工程图如下图所示 7.1 实例一：连接件 1．新建图形文件．新建图形文件 启动UG NX6，新建【模型】文件“7-1.prt”，设置单位为【毫米】，单击【确定】，进入【建模】模块 7.1 实例一：连接件 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块绘制如下图所示的草图，单击【完成草图】，退出【草图】模块 7.1 实例一：连接件 2．实体建模．实体建模 创建拉伸实体1选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如下图所示的曲线作为【截面曲线】，并设置【开始距离】为-7，【结束距离】为31，其余保持默认设置，单击【确定】。
7.1 实例一：连接件 2．实体建模．实体建模 创建拉伸实体2选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如下图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为25，【布尔】为【求和】，其余保持默认设置，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建拉伸实体3选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为50，【布尔】为【求和】，其余保持默认设置，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建拉伸实体4选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为16，【结束距离】为38，【布尔】为【求差】，其余保持默认设置，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建拔模特征1选择下拉菜单中的【插入】|【设计特征】|【拔模】命令，设置【类型】为【从边】，选择基准坐标系的Y轴作为【脱模方向】，选择如图所示的边为【固定边缘】，输入【角度1】为7，单击【确定】。
7.1 实例一：连接件 2．实体建模．实体建模 创建拔模特征2选择下拉菜单中的【插入】|【设计特征】|【拔模】命令，设置【类型】为【从边】，选择基准坐标系的Z轴作为【脱模方向】，选择如图所示的边为【固定边缘】，输入【角度1】为-7，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建拔模特征3选择下拉菜单中的【插入】|【设计特征】|【拔模】命令，设置【类型】为【从边】，选择基准坐标系的Z轴作为【脱模方向】，选择如图所示的边为【固定边缘】，输入【角度1】为7，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建圆角特征1选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为3，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建圆角特征2选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为1，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 创建圆角特征3选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为1，单击【确定】。
7.1 实例一：连接件 2．实体建模．实体建模 创建斜角特征选择下拉菜单中的【插入】|【细节特征】|【倒斜角】命令，选择如图所示的边，并输入【距离】为1，单击【确定】 7.1 实例一：连接件 2．实体建模．实体建模 连接件创建完成，结果如图所示 7.1 实例一：连接件 3．实例总结．实例总结 这个例子主要是拉伸、拔模与倒圆角的应用拉伸时，选择方式需要设置为【相连曲线】或者【单条曲线】，然后选择需要拉伸的截面；拔模时，关键是要弄清【脱模方向】与【固定边缘】；倒圆角时，要遵循“先大后小，先断后连”的原则；此外，还用到了倒斜角 7.2 实例二：双向紧固件 在本例中设计的零件如下图所示 7.2 实例二：双向紧固件 1．新建图形文件．新建图形文件 启动UG NX6，新建【模型】文件“7-2.prt”，设置单位为【毫米】，单击【确定】，进入【建模】模块 7.2 实例二：双向紧固件 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块。
7.2 实例二：双向紧固件 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称拉伸的【距离】为15，其余保持默认设置，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建基准平面选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【按某一距离】，选择XC-YC平面作为参考平面，输入【距离】为30，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择第（3）步所创建的基准平面作为草图平面，选择基准坐标系的Y轴作为水平参考，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为38，其余保持默认设置，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 绘制草图。
选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称距离为13，【偏置】为【两侧】，【开始】为0，【结束】为-6，其余保持默认设置，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称距离为3，其余保持默认设置，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择YC-ZC平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称距离为5.5，其余保持默认设置，单击【确定】。
7.2 实例二：双向紧固件 2．实体建模．实体建模 布尔求和选择创建的5个拉伸体，对其进行求和，使其成为一个整体 绘制草图选择下拉菜单中的【插入】|【草图】命令，以XC-YC平面作为草图平面，选择基准坐标系的Y轴作为水平参考，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，其【开始距离】和【结束距离】只要贯穿圆柱体即可，设置【偏置】为【对称】，【开始】、【结束】均为0.5，【布尔】为【求差】，其余保持默认设置，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 隐藏基准坐标系及所有草图 创建沉头孔特征选择下拉菜单中的【插入】|【设计特征】|【NX5版本之前的孔】，设置如图 7‑28所示的沉头孔参数，选择底部圆柱体的一个端面作为沉头孔的放置面，设置【定位方式】为【点到点】，选择圆柱端面的中心为参考点，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建沉头孔特征。
以同样的方式在底部圆柱的另一端面创建沉头孔特征，沉头孔参数保持不变 创建简单孔特征选择下拉菜单中的【插入】|【设计特征】|【NX5版本之前的孔】，设置如图所示的简单孔参数，选择上部圆柱体的一个端面作为简单孔的放置面，设置【定位方式】为【点到点】，选择圆柱端面的中心为参考点，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为10，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为16，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为25，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】。
7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为4，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为4，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征。
选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 创建边倒圆特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2，单击【确定】 7.2 实例二：双向紧固件 2．实体建模．实体建模 双向紧固件创建完成，结果如图 所示 7.2 实例二：双向紧固件 3．实例总结．实例总结 在创建实体模型前，要先对模型进行分析，思考模型可以分解为几个特征例如本例所讲述的模型可以分解为5个拉伸特征有了这5个拉伸特征后，模型的大致形状就出来了，接下来需要的就是对其进行布尔求和、打孔和倒圆等特征操作 7.3 实例三：阀体 在本例中设计的零件如下图所示 7.3 实例三：阀体 1．新建图形文件．新建图形文件 启动UG NX6，新建【模型】文件“7-3.prt”，设置单位为【毫米】，单击【确定】，进入【建模】模块 7.3 实例三：阀体 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择XC-YC平面作为草图平面，单击【确定】，进入【草图】模块。
绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.3 实例三：阀体 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置对称拉伸的【距离】为17.5，其余保持默认设置，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择XC-YC平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.3 实例三：阀体 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为17.5，【结束距离】为20，其余保持默认设置，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建镜像体选择下拉菜单中的【插入】|【关联复制】|【镜像体】命令，选择步骤（4）创建的拉伸体为被镜像的【体】，选择基准坐标系的XC-YC平面作为【镜像平面】，如图 所示，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建基准平面。
隐藏草图曲线选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【成一角度】，选择基准坐标系的YC-ZC平面作为【平面参考】，选择基准坐标系的ZC轴作为【通过轴】，输入【角度】为45°，如图所示，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择步骤（6）所做基准平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.3 实例三：阀体 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为5.3，【结束距离】为7.8，其余保持默认设置，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建镜像体隐藏草图曲线选择下拉菜单中的【插入】|【关联复制】|【镜像体】命令，选择步骤（8）创建的拉伸体为被镜像的【体】，选择基准坐标系的YC-ZC平面作为【镜像平面】，如图所示，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 布尔求和。
选择已创建的5个实体，对其进行求和，使其成为一个整体 创建基准平面选择下拉菜单中的【插入】|【基准/点】|【基准平面】命令，设置【类型】为【成一角度】，选择图所示平面作为【平面参考】，选择图所示边缘作为【通过轴】，输入【角度】为-8，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择步骤（11）所做基准平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.3 实例三：阀体 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为7.8，【布尔】为【求差】，其余保持默认设置，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建镜像特征隐藏草图曲线选择下拉菜单中的【插入】|【关联复制】|【镜像特征】命令，选择步骤（13）创建的拉伸特征为被镜像的【特征】，选择基准坐标系的YC-ZC平面作为【镜像平面】，如图所示，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建简单孔特征。
选择下拉菜单中的【插入】|【设计特征】|【NX5版本之前的孔】，设置如图所示的简单孔参数，选择实体的上表面的为简单孔的放置面，设置【定位方式】为【点到点】，选择圆弧的中心为参考点，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 绘制草图选择下拉菜单中的【插入】|【草图】命令，选择XC-ZC平面作为草图平面，单击【确定】，进入【草图】模块绘制如图所示的草图，单击【完成草图】，退出【草图】模块 7.3 实例三：阀体 2．实体建模．实体建模 创建拉伸特征选择下拉菜单中的【插入】|【设计特征】|【拉伸】命令，选择如图所示的曲线作为【截面曲线】，并设置【开始距离】为0，【结束距离】为15，【布尔】为【求差】，其余保持默认设置，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建圆角特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为1.3，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 创建镜像特征隐藏草图曲线选择下拉菜单中的【插入】|【关联复制】|【镜像特征】命令，选择步骤（17）创建的拉伸特征及步骤（18）创建的圆角特征作为被镜像的【特征】，选择基准坐标系的XC-YC平面作为【镜像平面】，如图所示，单击【确定】。
7.3 实例三：阀体 2．实体建模．实体建模 创建圆角特征选择下拉菜单中的【插入】|【细节特征】|【边倒圆】命令，选择如图所示的边，并输入【Radius 1】为2.8，单击【确定】 7.3 实例三：阀体 2．实体建模．实体建模 阀体创建完成，结果如图所示 7.3 实例三：阀体 3．实例总结．实例总结 这个例子的关键是通过基准平面创建草图，而最为关键的是如何设计好基准平面，这里采用的方法相对比较灵活此外，草图定位也很重要，不仅需要尺寸定位，有时还需要进行必要的约束，有些约束可以很大程度上辅助设计，如与轴线重合的参考线等另外，还用到了镜像命令，通过此命令可以对对称分布的特征进行快速设计 7.4 本章小结 本章通过三个例子详细的介绍了UG的实体建模功能这些例子由易到难，基本上涵盖了实体建模的主要方法和思路零件设计的关键是思路要清晰，在设计之前要认真规划好设计步骤，这样不但可以使模型层次清楚，便于管理，还可以加快设计速度。
