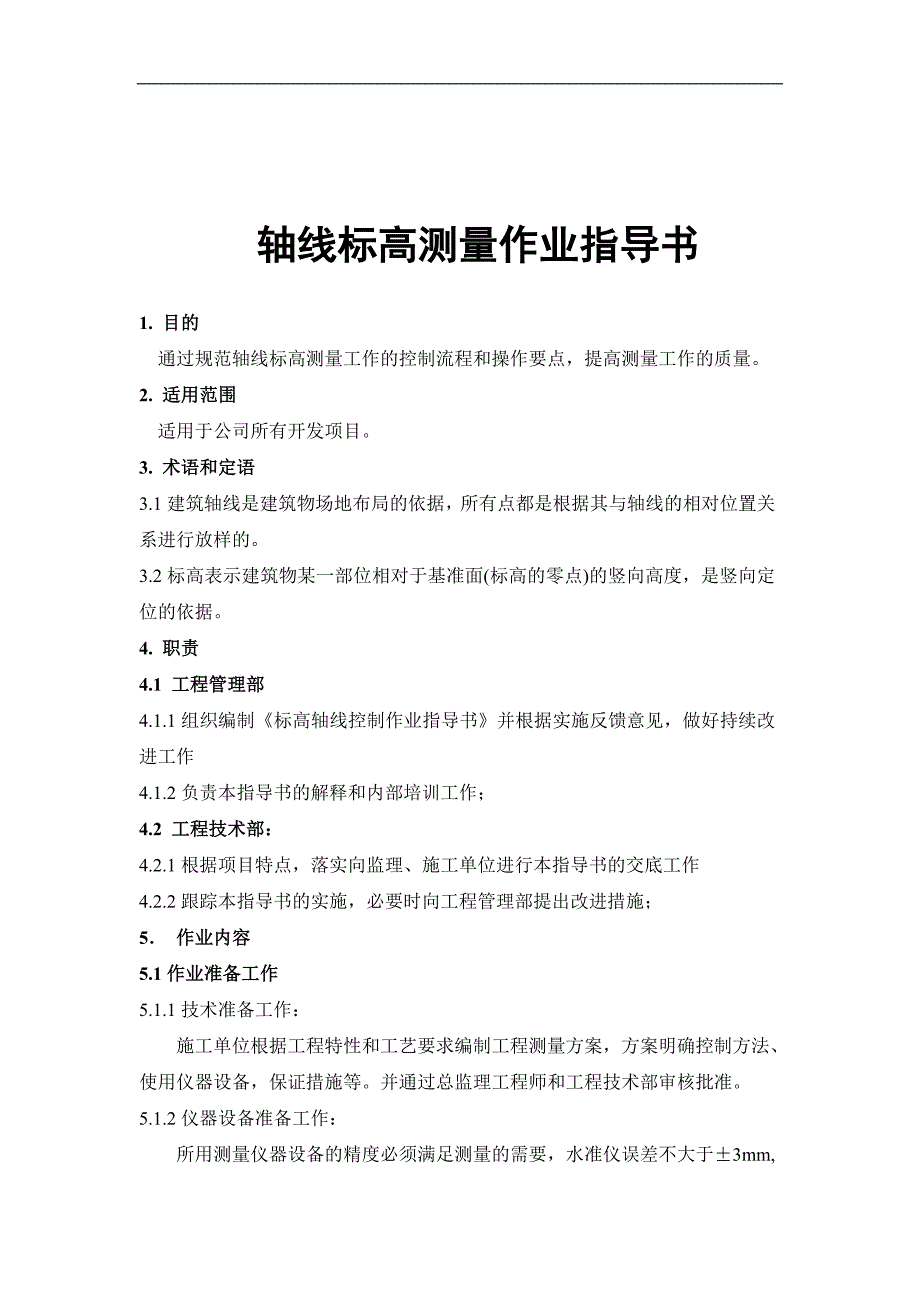

轴线标高测量作业指导书1. 目的通过规范轴线标高测量工作的控制流程和操作要点，提高测量工作的质量2. 适用范围适用于公司所有开发项目3. 术语和定语3.1 建筑轴线是建筑物场地布局的依据，所有点都是根据其与轴线的相对位置关系进行放样的3.2 标高表示建筑物某一部位相对于基准面(标高的零点)的竖向高度，是竖向定位的依据4. 职责4.1 工程管理部4.1.1 组织编制《标高轴线控制作业指导书》并根据实施反馈意见，做好持续改进工作4.1.2 负责本指导书的解释和内部培训工作；4.2 工程技术部：4.2.1 根据项目特点，落实向监理、施工单位进行本指导书的交底工作 4.2.2 跟踪本指导书的实施，必要时向工程管理部提出改进措施；5． 作业内容5.1 作业准备工作5.1.1 技术准备工作：施工单位根据工程特性和工艺要求编制工程测量方案，方案明确控制方法、使用仪器设备，保证措施等并通过总监理工程师和工程技术部审核批准5.1.2 仪器设备准备工作：所用测量仪器设备的精度必须满足测量的需要，水准仪误差不大于±3mm,经纬仪水平角误差不大于±2″、垂直角误差不大于±4″；凡需定检的测量仪器设备均应定期到检测机构进行校验，校验合格方可使用。
5.2 工作流程：5.2.1 定位放线：5.2.1.1 项目公司根据项目进度安排，及时提请规划测绘部门对拟开工的项目工程进行规划放线，放线定位点的布置应能满足工程施工的需要专业工程师应及时对控制点的保护 （见图 1）图 1 控制点保护控 制 木 桩 混 凝 土 保 护定 位 钉5.2. 1.2 专业工程师及时将定位点和基准高程点移交监理公司、施工单位，并做好移交手续规划测绘部门出具测量成果报告后再转发5.2.2 轴线放样：施工单位根据控制点进行单体工程轴线放样，并应引测至不受施工影响的龙门桩上，监理单位进行复测土方开挖前或打桩前由专业工程师联系规划部门验线办理验线手续5.2.3 轴线竖向传递：5.2.3.1 别墅和多层建筑轴线竖向传递一般采用经纬仪或铅锤外控法，小高层和高层建筑轴线竖向传递一般采用激光铅垂仪内控法或铅锤内控法5.2.3.2 内控法：施工至首层平面时，对各主轴线桩点进行距离、角度校核，校核合格后再进行首层平面放线放线后，再将各投测点测定在预埋铁板上，并再次校核,合格后方可进行施工投测时将激光铅垂仪置于首层控制点上，每个点的投测均要用误差圆取圆心的方法确定投测点铅锤吊线时应在无风或微风天气进行，减小投测误差。
每层投测完后均要进行闭合校核，确保投测无误，再放其它轴线及墙边线、柱边线5.2 .4 高程引测：施工单位根据方案及基准高程点，在各个需要的施工区域内布置标高控制点监理旁站引测，专业工程师进行复核5.2.5 高程传递：首层施工完后，将 1.00 米或 0.50 米的高程抄测在首层柱子上，建筑物的角柱、楼梯口和电梯口处必须抄测，并对这三处进行附合校核，合格后以此进行标高传递每层传递完后，必须在施工层上用水准仪校核每层结构施工完后，在每层的柱、墙上抄测出 1.00 米或 0.50 米线（见图 2） 图 2 底层柱轴线标高标识5.2.5 室内空间尺寸控制：5.2.5.1 墙体开间尺寸控制：根据每层结构施工轴线放出各分隔墙轴线墙线，并放出单面墙外 200 控制线及门窗洞口的位置线5.2.5.净高 尺寸控制：在四周墙身与柱身上投测出 1.00 米或 0.50 米水平线，作为地面面层施工标高控制线 以 1.00 米或 0.50 米线线为依据，用钢尺量至平顶设计标高，并在四周墙上弹出水平控制线5.2.6 沉降观测工程技术部应委托具有相应资质的单位进行沉降观测，督促沉降观测单位按设计要求进行埋点，按观测周期进行沉降观测，并收集观测数据成果报告。
5.3 技术质量保证措施：5.3.1 龙门桩：设置在不影响建筑施工且平行于轴线的建筑四周， 龙门桩水平钢管应抄水平设置，保证测量距离精确5.3.2 标高控制点：设置不影响建筑施工的附近且不发生沉降的地方，保护方法参考（图 1）做法；也可将标高控制点设置建筑附近的永久建筑上5.3.3 保证房间方正措施：砌墙前弹控制线确保墙体勾方，粉刷时用角尺勾方做灰饼确保墙体粉刷勾方5.3.4 净高控制措施：楼面立模完成后采用水平仪复核模板标高，发现偏差及时调整5.3.5 误差控制措施：5.3.5.1 轴线竖向传递采用激光铅垂仪要用误差圆取圆心的方法确定投测点5.3.5.2 高程传递时应固定传递位置，一般选择楼梯口、电梯井道内，采用相同传递方法、使用同一把高程传递专用卷尺，该尺应妥善保管；严禁逐层传递，每次应从基准点传递5.3.5.3 测量完成逐级复核，复核合格方可允许施工6．精度要求：建筑物结构特征测距误差 测角误差（” ）测定高程误差（mm）竖向传递轴线点误差（mm）15 层以上，高度 60-100m1/10000 10 2 35-15 层，高度 15-80m1/5000 20 2.5 2.55 层，高度15m 以下1/3000 30 3 27．检查与验收：7.1 测量前监理检查仪器的型号是否符合精度要求，核对定检仪器校验合格证。
7.2 轴线放样和竖向传递，高程引测传递监理应旁站；控制点的保护、轴线标高的标识、室内空间尺寸控制监理应全数检查，专业工程师随监理检查7.3 各单体定位放线完成后必须经地方规划部门验收确认后方可进行施工2008 年初，上海电信和百视通合作，加大 IPTV 促销力度，从 1 月 9 日至 6 月 30 日推出名为“欢乐体验”的促销活动，每月看够 8 次免费 2 年，使开机率大大提高 2008 年 5 月 17 日，上海电信宣布高清 IPTV 正式试商用，并在其后不久推出免费试用 1年等优惠 2008 年 6 月 25 日，中国电信 IPTV 实验室在上海研究院成立 2008 年 7 月底，中国电信泉州分公司 IPTV 客户突破 7 万大关其中党建客户已达3500 户，覆盖该市 2000 多个基层党组织 2008 年 7 月 30 日，中国网通正式启动 IPTV 机顶盒与系统的互通性测试工作 2008 年 10 月，江苏电信 IPTV 项目放号用户突破 20 万，成为继上海电信后，国内电信运营商中第二个突破 20 万用户门槛的省份 2008 年可以说是中国 IPTV 的拐点之年，IPTV 用户总数从年初的 120 万增加到 260 万，增速明显，而中国电信的 IPTV 用户更是从 51 万扩张到 180 万，并形成上海、江苏、广东三箭齐发，福建、安徽、浙江等地星火燎原之势。
